Helios Axial-Mitteldruckventilator AMD 500/4/2 polumschaltbar Dahlander, 10.820/22.250m3/h, 2,0/8,0kW, 3-phasig 400V

Dieser Axial-Mitteldruckventilator von Helios ist für anspruchsvolle Lüftungsanwendungen konzipiert, bei denen hohe Luftleistungen bei gleichzeitigem Druckaufbau erforderlich sind. Das Gerät verfügt über einen robusten Direktantrieb und ist für den horizontalen sowie vertikalen Einbau in Lüftungssystemen geeignet. Dank der polumschaltbaren Ausführung nach Dahlander-Schaltung lässt sich der Betrieb flexibel an unterschiedliche Leistungsstufen anpassen.

Robuste Konstruktion und effiziente Luftführung

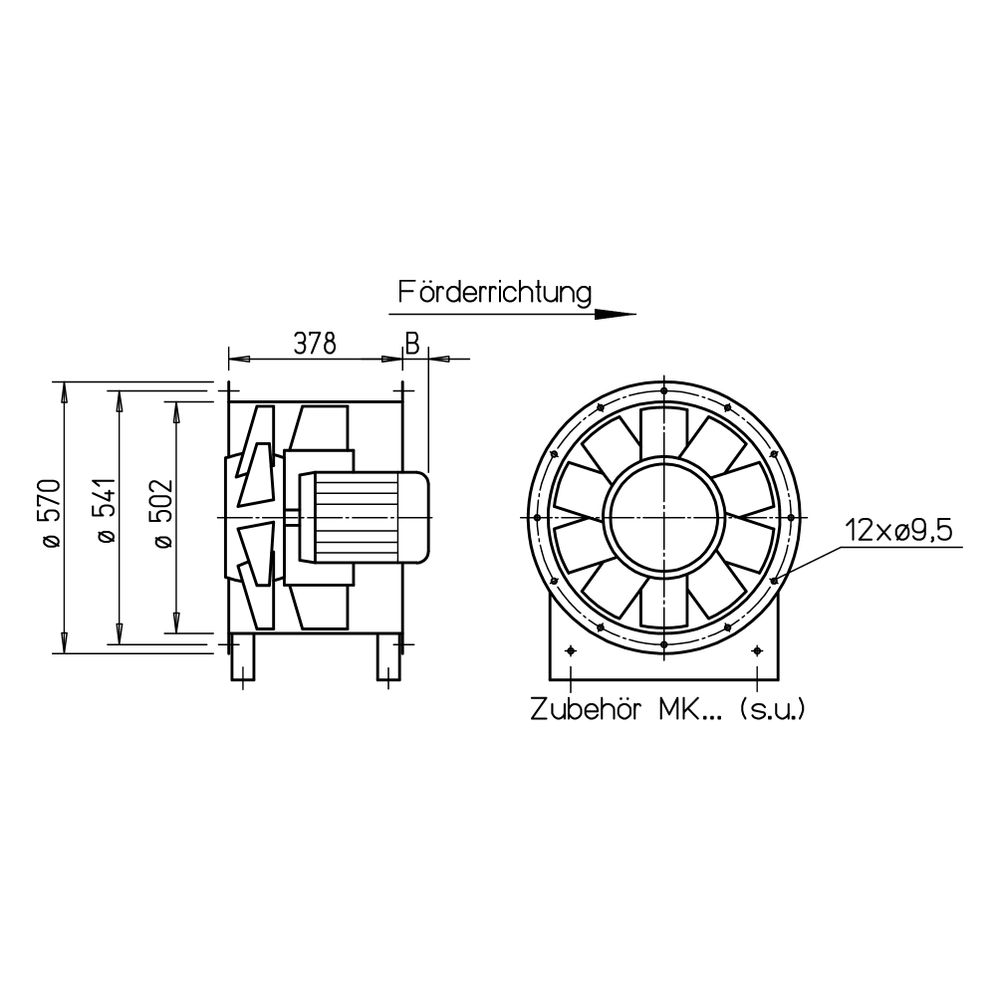

Das Gehäuse besteht aus Stahlblech und ist mit beidseitig angeformten Flanschen ausgestattet, die eine einfache Integration in Rohrleitungssysteme ermöglichen. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech sorgt für eine gezielte Druckerhöhung und einen hohen Wirkungsgrad. Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss bestückt, die im Stillstand stufenlos verstellbar sind. Für einen vibrationsarmen Betrieb ist das Laufrad dynamisch nach Gütestufe G 6.3 ausgewuchtet.

Antrieb und Schutztechnik

Der integrierte Drehstrom-Normmotor ist direkt im Luftstrom angeordnet und für den zweistufigen Betrieb ausgelegt. Zum Schutz der Wicklung ist serienmäßig ein Kaltleiter als thermischer Schutz verbaut. Der elektrische Anschluss erfolgt über einen außen am Gehäuse angebrachten Klemmenkasten. Das Gerät ist für den Einsatz unter normalen Witterungsbedingungen geeignet, sofern ein bauseitiger Schutz vor direktem Niederschlagswasser sichergestellt ist.

Technische Daten

• Kanaldurchmesser: 500 mm
• Motornennleistung: 2,0 / 8,0 kW
• Anschlussspannung: 400 V
• Volumenstrom: 10820 / 22250 m³/h
• Schutzart: IP54
• Max. Lufttemperatur: 60 °C
• Gehäusematerial: Stahl
• Regelbarkeit: Traforegelung

Durch die Kombination aus dem leistungsstarken 2,0/8,0 kW Motor und der präzisen aerodynamischen Auslegung bietet dieser Ventilator eine zuverlässige Lösung für hohe Luftvolumenströme bis zu 22250 m³/h. Die robuste Bauweise aus Stahl und der integrierte Wicklungsschutz durch Kaltleiter sorgen für eine hohe Betriebssicherheit. Mit der polumschaltbaren zweistufigen Ausführung lässt sich das System effizient in bestehende Lüftungsprozesse integrieren.
