Helios AMD 450/4/2 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 5670/11720m3/h, 0,65/2,5kW, 400V

Der Helios AMD 450/4/2 Axial-Mitteldruckventilator ist ein leistungsstarkes Gerät mit Direktantrieb, das für horizontale und vertikale Einbausituationen konzipiert wurde. Er verfügt über eine polumschaltbare Dahlander-Motorsteuerung mit PTC-Wicklungsschutz und bietet Volumenströme von 5670 m³/h bis 11720 m³/h bei einer Motornennleistung von 0,65 kW bis 2,5 kW und 400 V. Die Luftförderrichtung erfolgt vom Laufrad über den Motor drückend.

Wie ist der AMD 450/4/2 konstruiert?

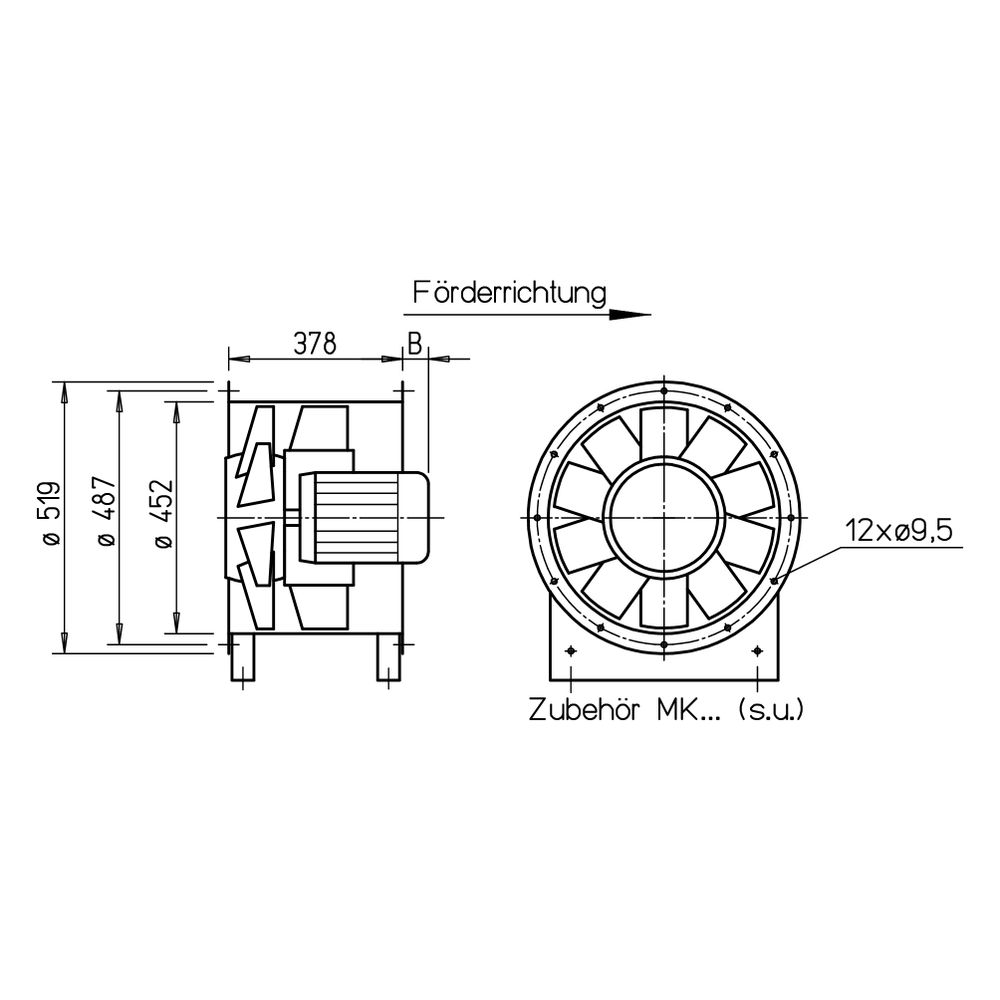

Das Gehäuse des Axial-Mitteldruckventilators besteht aus zylindrischem Stahlblech mit beidseitig angeformten Flanschen, die dem Lochbild nach DIN 24155 Blatt 3 entsprechen. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und eine hohe Effizienz zu ermöglichen. Der Oberflächenschutz wird durch eine Pulverbeschichtung in RAL 7015 (Grau) sichergestellt. Der Gehäuseklemmenkasten aus Kunststoff ist außen am Ventilatorgehäuse auf einem separaten Halter angebracht und mit einer kundenseitigen Kabelverschraubung (1 x M20) versehen, deren Dichtbereich 8 bis 13 mm beträgt.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet, die direkt auf der Motorwelle aufgesteckt sind. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Die Schaufeln sind im Stillstand stufenlos verstellbar. Der Drehstrom-Normmotor ist direkt im Luftstrom angeordnet und besitzt die Schutzart IP 55 sowie die Isolationsklasse B. Ein serienmäßiger Kaltleiter (PTC) dient als Wicklungsschutz. Der Motor ist ein Dahlander-Motor mit einer Polzahl von 4p/2p, einer Motornenndrehzahl von 1380/2855 1/min und einer Nennspannung von 400 V bei 50 Hz.

Für welche Einsatzbedingungen ist der Ventilator geeignet?

Der Helios AMD 450/4/2 ist für horizontale und vertikale Einbausituationen konzipiert. Die Luftförderrichtung erfolgt vom Laufrad über den Motor drückend. Eine Aufstellung im Freien ist unter normalen Witterungsbedingungen und mit bauseitigem Schutz vor Witterungseinflüssen möglich, wobei das Eindringen von Niederschlagswasser ausgeschlossen sein muss. Die zulässige Fördermitteltemperatur liegt zwischen -20 °C und 60 °C. Es ist zu beachten, dass kein Explosionsschutz gegeben ist.

Technische Daten

• Volumenstrom bei 0 Pa: 5670/11720 m³/h
• Motornennleistung: 0,65/2,50 kW
• Motornenndrehzahl: 1380/2855 1/min
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP 55
• Zulässige Fördermitteltemperatur: -20 - 60 °C
• Gesamtgewicht: 61 kg
• Max. Wirkungsgrad: 81 %
• Polzahl: 4p/2p

Der Helios AMD 450/4/2 Axial-Mitteldruckventilator bietet eine robuste und effiziente Lösung für vielfältige Lüftungsanforderungen. Seine polumschaltbare Dahlander-Wicklung ermöglicht eine flexible Anpassung an den Bedarf, während der integrierte PTC-Wicklungsschutz die Betriebssicherheit erhöht. Mit einer Motornennleistung von bis zu 2,5 kW und einem Volumenstrom von bis zu 11720 m³/h ist dieses Gerät eine zuverlässige Wahl für den professionellen Einsatz in horizontalen und vertikalen Einbausituationen.
