Helios AMW 355/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 4180m3/h, 400W, 230V

Der Helios AMW 355/4 Axial-Mitteldruckventilator ist ein drehzahlsteuerbares Gerät für den Einphasen-Wechselstrombetrieb. Mit einem Volumenstrom von 4180 m³/h, einer Leistung von 0,400 kW und einer Spannung von 230 Volt eignet er sich ideal für Lüftungs- und Klimaanlagen, die eine zuverlässige Luftförderung bei mittleren Drücken erfordern. Die robuste Bauweise mit verzinktem Stahlrohr und geräuscharmen Kugellagern sorgt für eine langlebige und wartungsarme Nutzung.

Wie ist der AMW 355/4 konstruiert?

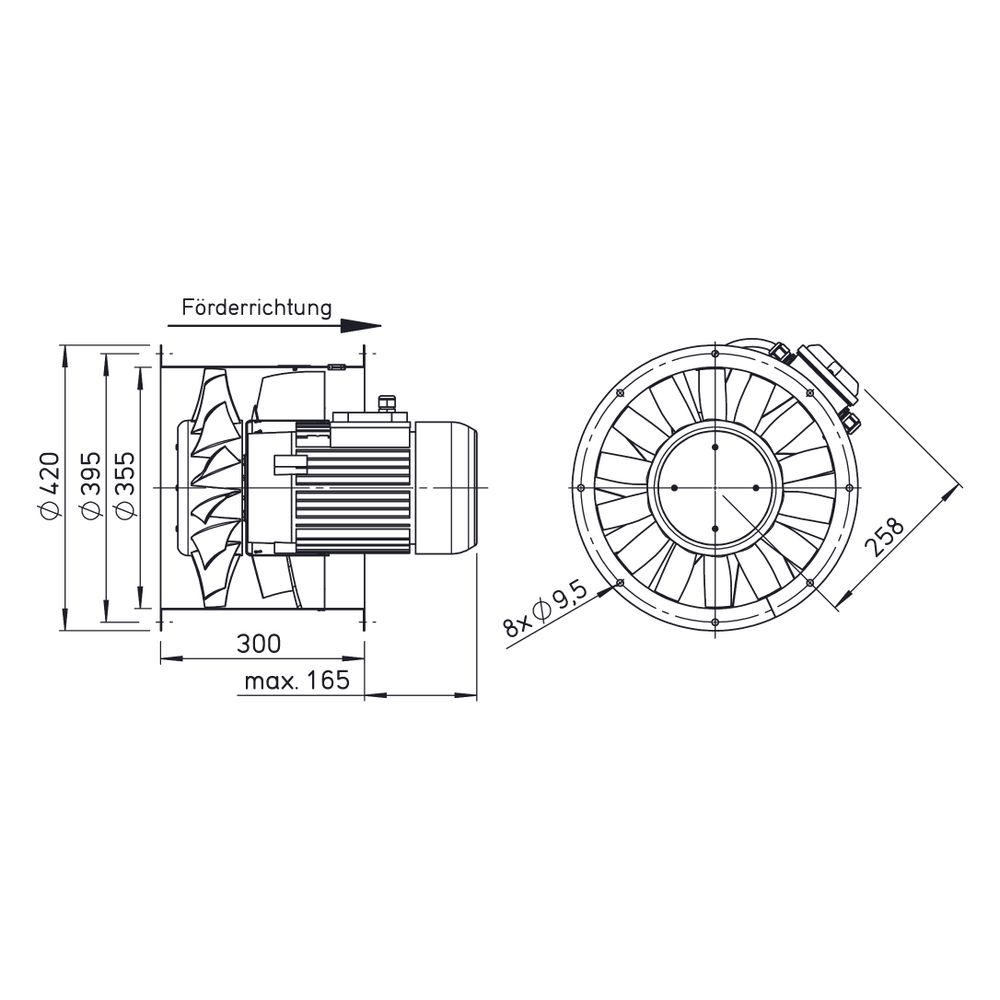

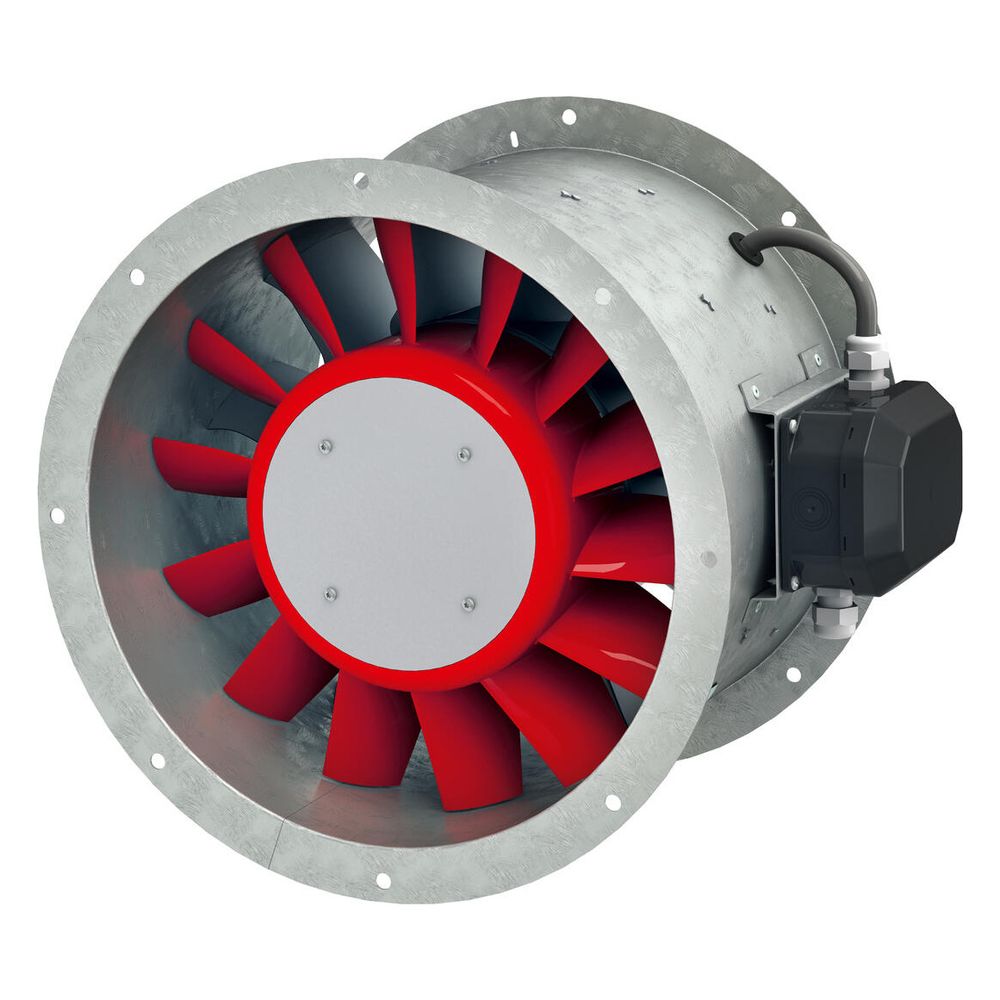

Der AMW 355/4 verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die beidseitig mit Flanschen ausgestattet ist. Diese Flansche entsprechen dem Lochbild nach DIN 24155 Blatt 3 und sind mit einem integrierten Nachleitrad versehen. Das Axiallaufrad besteht aus Kunststoff und besitzt 14 räumlich gekrümmte Schaufeln, die durch dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060) und DIN ISO 1940 einen vibrationsarmen Lauf sicherstellen. Die Bauweise ist auf eine direkte Antriebstechnik ausgelegt.

Welche Motor- und Antriebseigenschaften bietet der Ventilator?

Der Ventilator ist mit einem wartungsfreien Einphasen-Wechselstrom-Kondensatormotor ausgestattet, der eine geschlossene Bauweise aufweist. In die Wicklung sind Thermokontakte eingebaut, die den Motor vor Überhitzung schützen. Die Drehzahlsteuerung erfolgt über eine Spannungsreduzierung, wodurch die Luftfördermenge flexibel angepasst werden kann. Die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen, was die Betriebssicherheit und Lebensdauer erhöht. Eine Umkehrfunktion ist nicht vorhanden.

Welche Leistungs- und Betriebsdaten sind relevant?

Der AMW 355/4 erreicht einen Volumenstrom von 4180 m³/h bei einem statischen Druck von 0 Pa und kann eine maximale Druckerhöhung von 170 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und der Ventilator ist für Fördermitteltemperaturen von 40/60 °C ausgelegt. Die Drehzahl liegt bei 1430 1/min, die aufgenommene Leistung beträgt 0,400 kW. Die Stromaufnahme variiert zwischen 1,8 und 2,4 Ampere bei einer Netzfrequenz von 50 Hz.

Wie sind die Schall- und Schutzmerkmale des Ventilators?

Die Schalleistung des Ventilators beträgt 72 dB(A), der Schalldruck in einem Abstand von 4 Metern liegt bei 52 dB(A). Die Schutzart IP 54 ermöglicht einen Schutz gegen Staub und Spritzwasser, was den Einsatz in verschiedenen Umgebungen ermöglicht. Die Isolierklasse B sichert die elektrische Sicherheit des Motors. Der Ventilator ist nicht für den Einsatz in explosionsgefährdeten Bereichen ausgelegt.

Technische Daten

• Volumenstrom bei 0 Pa: 4180 m³/h
• Max. Druckerhöhung: 170 Pa
• Fördermitteltemperatur: 40/60 °C
• Drehzahl: 1430 1/min
• Aufgenommene Leistung: 0,400 kW
• Gewicht: 16,9 kg
• Schalleistung: 72 dB(A)
• Schalldruck in 4m: 52 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 54

Der Helios AMW 355/4 Axial-Mitteldruckventilator bietet eine zuverlässige Lösung für die Luftförderung in verschiedenen Anwendungen. Seine robuste Bauweise aus verzinktem Stahlblech und das dynamisch gewuchtete Kunststoff-Axiallaufrad tragen zur Langlebigkeit bei. Mit einem Volumenstrom von 4180 m³/h und einer aufgenommenen Leistung von 0,400 kW ist dieses drehzahlsteuerbare Gerät eine effiziente Wahl für mittlere Druckbereiche.
