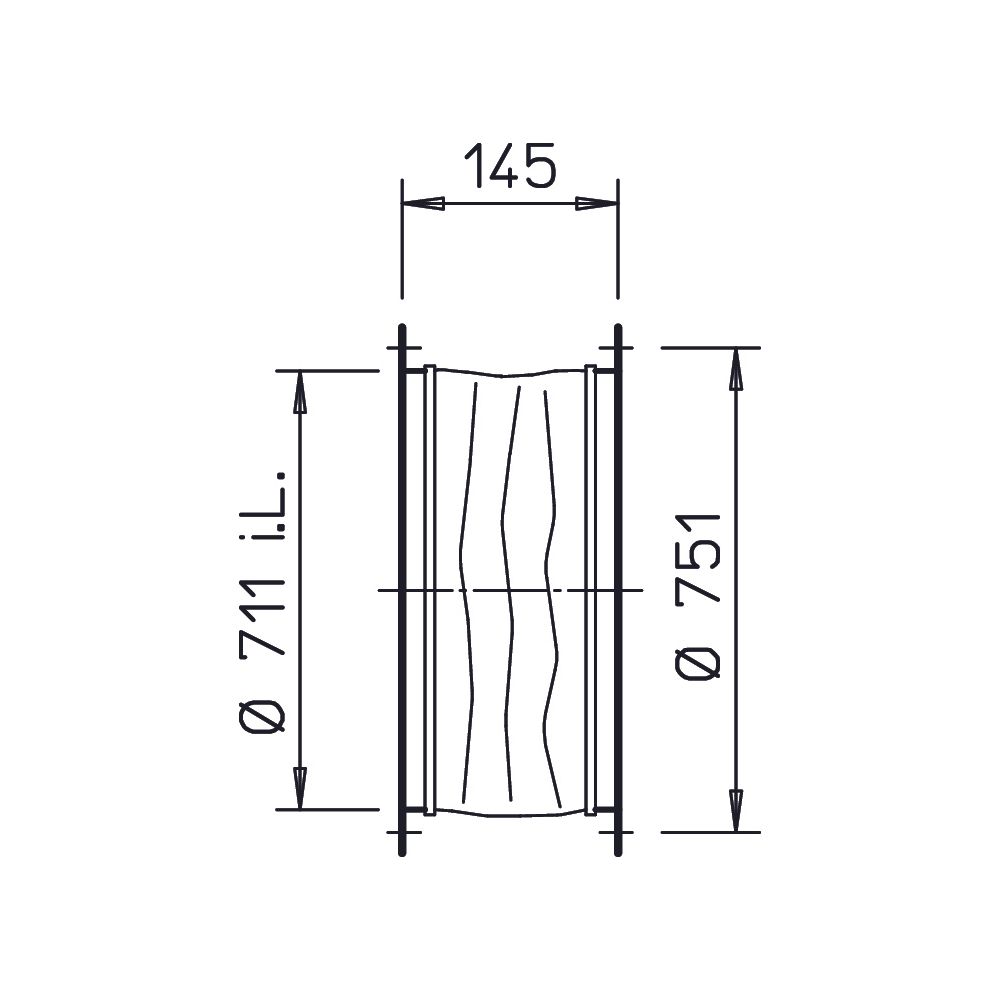

Helios STS 710 flexible Verbindung DN 710 mit 2 Rohrflanschen

Die Helios STS 710 flexible Verbindung DN 710 ist ein flexibles Verbindungsstück von Helios Ventilatoren, das speziell für die Montage zwischen Ventilator und Rohrsystem konzipiert wurde. Mit zwei Rohrflanschen ausgestattet, dient es dazu, die Körperschallübertragung zu unterbinden und Montagetoleranzen zu überbrücken. Es ist ideal für den Einsatz in Lüftungsanlagen, bei denen eine schwingungsarme und sichere Verbindung zwischen Ventilator und Rohrleitung erforderlich ist.

Woraus besteht die flexible Verbindung und welche Eigenschaften bietet sie?

Die elastische Manschette der flexiblen Verbindung besteht aus silikonfreiem PVC-Gewebetuch und ist für eine maximale Temperatur von 80 °C ausgelegt. Beidseitig ist das Verbindungsstück mit Winkel-Flanschringen aus verzinktem Stahlblech ausgestattet. Das Lochbild der Flansche entspricht der Norm DIN 24155. Diese Materialkombination sorgt für eine robuste und langlebige Verbindung, die Schwingungen und Geräusche, die vom Ventilator auf das Rohrsystem übertragen werden könnten, deutlich mindert und zudem Montagetoleranzen ausgleicht.

Für welche Anwendungen ist die STS 710 geeignet?

Das flexible Verbindungsstück ist für den Einsatz in Lüftungs- und Klimaanlagen konzipiert, insbesondere bei Axialventilatoren. Es eignet sich überall dort, wo eine schwingungsarme Verbindung zwischen Ventilator und Rohrleitung erforderlich ist, um Geräusche zu reduzieren und Montageungenauigkeiten auszugleichen.

Technische Daten

• Typ: STS 710
• Nennweite: DN 710
• Anzahl Rohrflansche: 2
• Material Manschette: Silikonfreies PVC-Gewebetuch
• Maximale Temperatur: 80 °C
• Material Flanschringe: Verzinktes Stahlblech
• Lochbild Flansche: DIN 24155
