Helios STS 355 flexible Verbindung DN 355 mit 2 Rohrflanschen

Der Helios STS 355 ist eine flexible Verbindung mit zwei Rohrflanschen (DN 355), die speziell für die Montage zwischen Ventilatoren und Rohrsystemen entwickelt wurde. Dieses Verbindungsstück dient dazu, Körperschallübertragungen zu reduzieren und Montagetoleranzen auszugleichen. Es eignet sich für den Einsatz in Lüftungsanlagen, bei denen eine flexible und schallentkoppelte Verbindung erforderlich ist.

Wie funktioniert die flexible Verbindung STS 355?

Die STS 355 von Helios besteht aus einer elastischen Manschette aus silikonfreiem PVC-Gewebetuch, die eine flexible Verbindung zwischen Ventilator und Rohrsystem ermöglicht. Durch die elastische Beschaffenheit werden Vibrationen und Körperschall effektiv gedämpft, was zu einer leiseren Betriebsweise der Lüftungsanlage beiträgt. Gleichzeitig kann die Verbindung Montagetoleranzen ausgleichen, was die Installation erleichtert.

Aus welchen Materialien besteht die STS 355 und wie ist sie konstruiert?

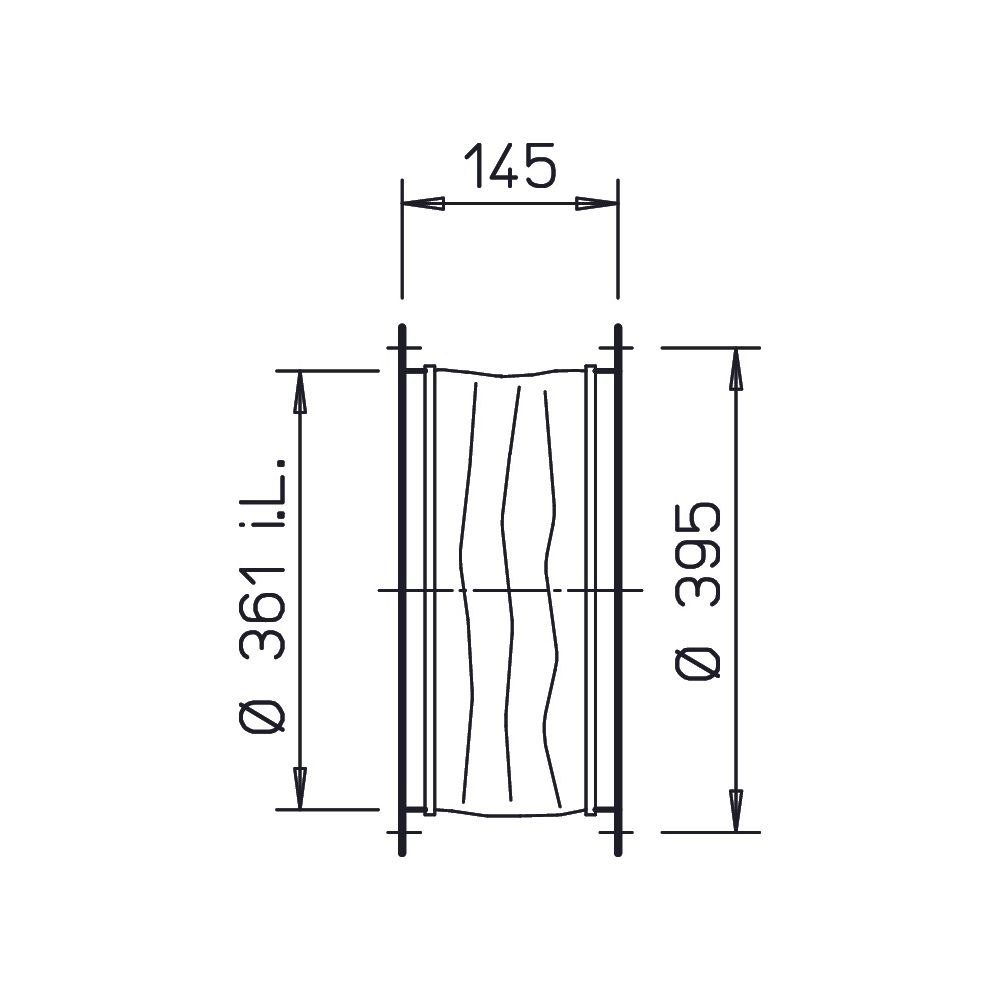

Die flexible Verbindung ist beidseitig mit Winkel-Flanschringen aus verzinktem Stahlblech ausgestattet, die das Verbindungsstück sicher mit dem Rohrsystem verbinden. Das Lochbild der Flansche entspricht der Norm DIN 24155, was eine standardisierte Montage ermöglicht. Die Manschette aus silikonfreiem PVC-Gewebetuch ist für Temperaturen bis maximal 80 °C ausgelegt, wodurch sie in vielen Lüftungsanwendungen eingesetzt werden kann.

Technische Daten

• Typ: STS 355
• Nennweite: DN 355
• Material Manschette: silikonfreies PVC-Gewebetuch
• Temperaturbeständigkeit: bis 80 °C
• Flansche: Winkel-Flanschringe aus verzinktem Stahlblech
• Lochbild: nach DIN 24155
