Helios HQW EC 450 B Axial-Hochleistungsventilator 1-PH 230V regelbar, 7640m3/h, 820W

Der Helios HQW EC 450 B ist ein leistungsstarker Axial-Hochleistungsventilator mit einem energiesparenden EC-Außenläufermotor. Er ist für den Betrieb mit 1-Phasen 230 Volt ausgelegt und bietet einen Volumenstrom von bis zu 7640 m³/h bei einer maximalen Druckerhöhung von 230 Pa. Dank seiner robusten Bauweise mit verzinkter Stahlblech-Einbauplatte und pulverbeschichtetem Schutzgitter eignet sich der Ventilator für anspruchsvolle Lüftungsanwendungen in Industrie und Gewerbe.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

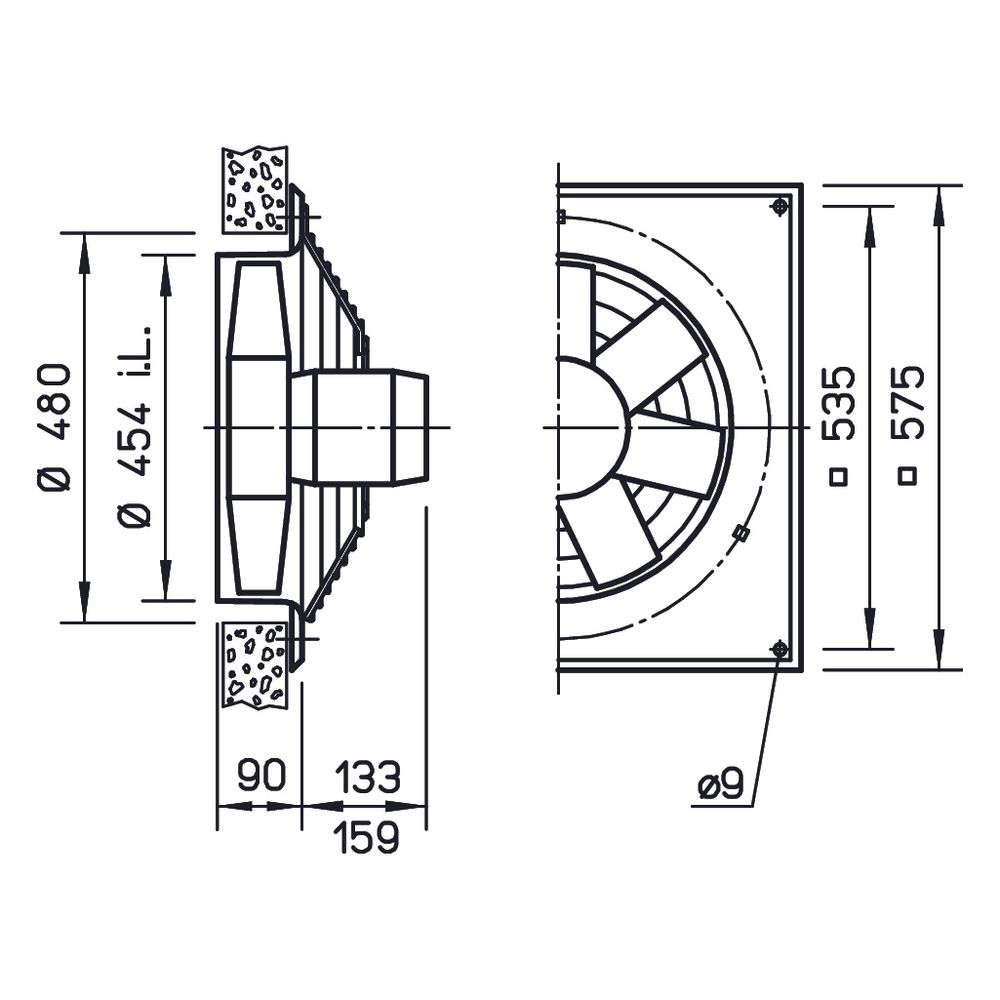

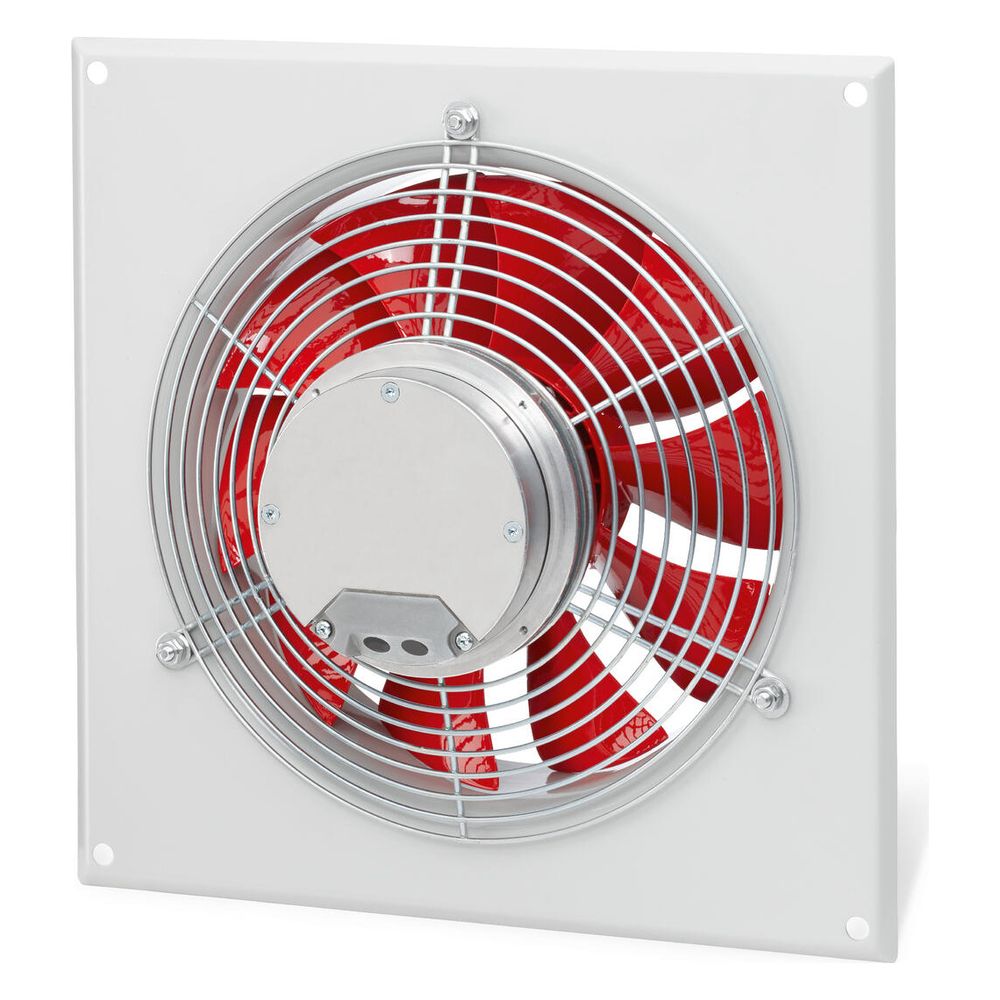

Der HQW EC 450 B verfügt über eine quadratische Einbauplatte aus verzinktem Stahlblech mit einer Zweischicht-Lackierung in Papyrusweiß. Das Schutzgitter besteht aus pulverbeschichtetem Stahl und erfüllt die Anforderungen der DIN EI ISO 13857. Das Laufrad ist mit profilierten Kunststoffschaufeln ausgestattet, die aerodynamisch optimiert und dynamisch ausgewuchtet sind, um eine hohe Leistung und Laufruhe zu ermöglichen.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der die Schutzart IP 54 besitzt und einen hohen Wirkungsgrad bietet. Der Motor ist kugelgelagert, wartungs- und funkstörungsfrei und bietet eine ausgezeichnete elektromagnetische Verträglichkeit (EMV). Zudem verfügt er über eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik. Die Steuerung erfolgt stufenlos über ein Drehzahl-Potentiometer. Alternativ sind auch eine Regelung über einen Dreistufen-Schalter, ein Universal-Regelsystem oder ein elektronischer Differenzdruck-/Temperatur-Regler möglich.

Wie sind die Leistungs- und Schalleigenschaften des Ventilators?

Der HQW EC 450 B erreicht bei 0 Pa einen Volumenstrom von 7640 m³/h und eine maximale Druckerhöhung von 230 Pa. Die Drehzahl beträgt 1835 Umdrehungen pro Minute bei einer Leistungsaufnahme von 820 Watt. Der Schalldruckpegel in 4 Metern Entfernung liegt bei 64 dB(A). Das Schalleistungsspektrum umfasst Frequenzen von 250 bis 8000 Hz mit Werten zwischen 67 und 79 dB(A).

Technische Daten

• Spannung: 230 Volt
• Frequenz: 50 Hz
• Leistungsaufnahme: 820 W
• Volumenstrom bei 0 Pa: 7640 m³/h
• Max. Druckerhöhung: 230 Pa
• Drehzahl: 1835 1/min
• Gewicht: 15 kg
• Schalldruck (dB(A) in 4m): 64 dB(A)
• Schutzart: IP 54
• Wechselstrom/Drehstrom: W

Der Helios HQW EC 450 B Axial-Hochleistungsventilator überzeugt durch seine hohe Leistung von 820 Watt und einen Volumenstrom von 7640 m³/h. Die robuste Bauweise und die flexible, stufenlose Steuerung ermöglichen eine zuverlässige Lösung für vielfältige Lüftungsaufgaben in Industrie und Gewerbe.
