Helios HQW EC 500 A Axial-Hochleistungsventilator 1-PH 230V regelbar, 6320m3/h, 290W

Der Helios HQW EC 500 A Axial-Hochleistungsventilator ist ein leistungsstarkes und energieeffizientes Gerät, das für den einphasigen Betrieb mit 230 Volt bei 50/60 Hz ausgelegt ist. Mit einem Volumenstrom von 6320 m³/h und einer aufgenommenen Leistung von 290 W bietet dieser drehzahlregelbare EC-Außenläufermotor eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Anwendungen.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

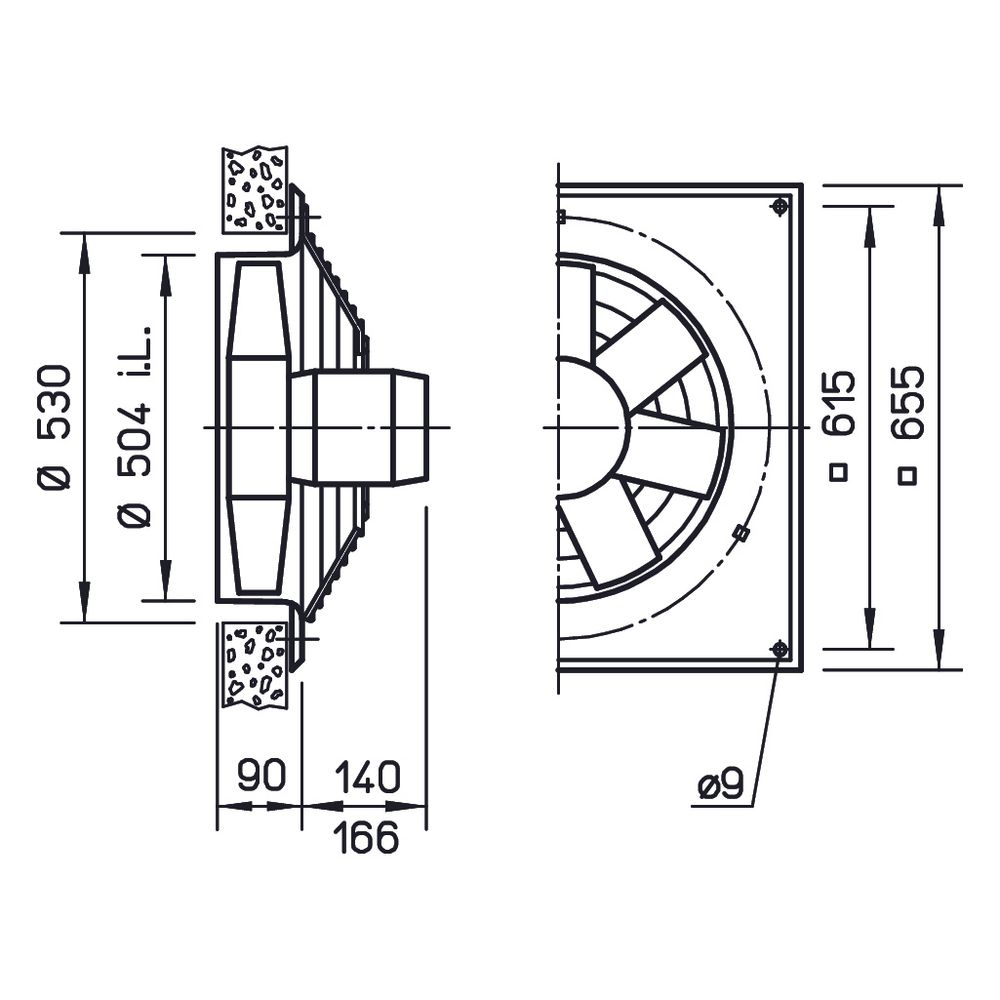

Der HQW EC 500 A verfügt über eine quadratische Einbauplatte aus verzinktem Stahlblech, die zusätzlich mit einer Zweischicht-Lackierung in Papyrusweiß versehen ist. Das Schutzgitter aus pulverbeschichtetem Stahl entspricht der DIN EI ISO 13857 und bietet einen sicheren Berührungsschutz. Das Laufrad ist mit profilierten Kunststoffschaufeln ausgestattet, die aerodynamisch optimiert und dynamisch ausgewuchtet sind, um eine hohe Leistung zu ermöglichen.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der die Schutzart IP 54 besitzt. Dieser Motor ist kugelgelagert, wartungs- und funkstörungsfrei und bietet eine ausgezeichnete elektromagnetische Verträglichkeit (EMV). Eine integrierte elektronische Temperaturüberwachung sorgt für zusätzlichen Schutz. Die Steuerung kann stufenlos über ein Drehzahl-Potentiometer erfolgen. Alternativ sind auch eine Regelung über einen Dreistufen-Schalter, ein Universal-Regelsystem oder ein elektronischer Differenzdruck-/Temperatur-Regler möglich.

Welche Leistungs- und Schallwerte sind charakteristisch für den HQW EC 500 A?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 6320 m³/h und eine maximale Druckerhöhung von 110 Pa. Die Drehzahl beträgt 1090 Umdrehungen pro Minute bei einer Leistungsaufnahme von 290 W. Der Schalldruckpegel in 4 Metern Entfernung liegt bei 54 dB(A). Das Schalleistungsspektrum umfasst Frequenzen von 250 bis 8000 Hz mit Werten zwischen 55 und 69 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 6320 m³/h
• Max. Druckerhöhung: 110 Pa
• Drehzahl: 1090 1/min
• Aufgenommene Leistung: 290 W
• Spannung: 230 Volt
• Stromaufnahme: 1,3 Amp
• Frequenz: 50/60 Hz
• Gewicht: 14,5 kg
• Schalldruck in 4 m: 54 dB(A)
• Schutzart Motor: IP 54

Der Helios HQW EC 500 A Axial-Hochleistungsventilator bietet eine effiziente und flexible Lösung für Lüftungsaufgaben mit hohem Volumenstrom. Die Kombination aus leistungsstarkem EC-Motor, robustem Gehäuse und vielfältigen Steuerungsmöglichkeiten macht ihn zu einer zuverlässigen Wahl für den professionellen Einsatz. Mit einer Leistung von 290 W und einem Volumenstrom von 6320 m³/h erfüllt er anspruchsvolle Anforderungen an Luftförderung und Energieeffizienz.
