Wolf Montageplatte m. vormont. Easy-Connect-Stutzen für Luftverteiler D-Box Flexi, verz. Stahlblech
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl der Anschlüsse
Innendurchmesser
Beschreibung

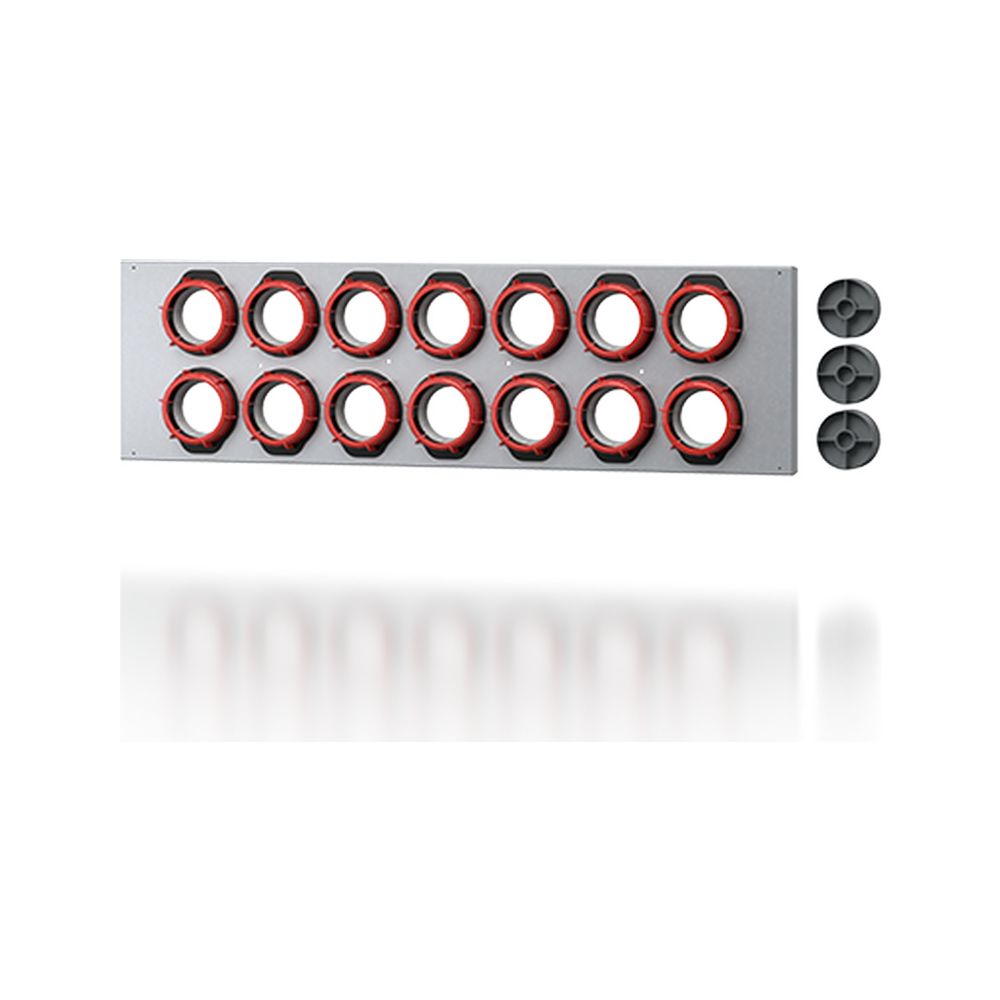

Wolf Montageplatte inkl. 14 vormontierte Easy-Connect-Stutzen DN 63 für Luftverteiler D-Box Flexi, verzinktes Stahlblech
Die Wolf Montageplatte inkl. 14 vormontierten Easy-Connect-Stutzen DN 63 ist speziell für den Luftverteiler D-Box Flexi konzipiert. Die verzinkte Stahlblechplatte eignet sich zum Einbetonieren in Filigrandecken oder zur Montage an Wand und Decke mit optionalem Zubehör. Mit 14 Stutzen in DN63 ermöglicht sie eine platzsparende Verbindung mit Rundkanälen und ist ideal für zentrale Wohnungs-Lüftungssysteme.
Wie ist die Montageplatte aufgebaut und wie erfolgt die Verbindung mit dem Rundkanal?
Die Montageplatte besteht aus verzinktem Stahlblech und ist mit 14 vormontierten Easy-Connect-Stutzen in DN63 ausgestattet. Diese Stutzen verfügen über ein patentiertes Montagesystem, das eine schnelle und einfache Montage ohne zusätzliche Werkzeuge ermöglicht. Die Fixierung und Verriegelung des Luftkanals am Stutzen erfolgt durch einen Drehmechanismus am roten Überwurfring. Eine mehrstufige Lippendichtung sorgt für eine dichte Verbindung. Die Demontage des Rundkanals ist durch das Öffnen des Drehmechanismus ebenfalls unkompliziert möglich.
Welche Funktionen und Ausstattungsmerkmale bietet die Montageplatte?
Die Innenseite der Montageplatte ist mit einer abdichtenden Folie versehen, die zur Luftdichtigkeit beiträgt. Für nicht belegte Stutzen sind drei Blinddeckel im Lieferumfang enthalten, die eine sichere Abdeckung ermöglichen. Zudem liegen Kennzeichnungsaufkleber bei, die eine eindeutige Zuordnung der Luftkanäle zu den jeweiligen Räumen am Verteiler ermöglichen. Die Montageplatte ist für den Einbau in Filigrandecken vorgesehen, kann aber auch mit passendem Zubehör an Wand oder Decke montiert werden.
Welche Zubehörteile sind für die Montageplatte erhältlich?
Passendes Zubehör umfasst einen 90° Bogen, der eine besonders geringe Aufbauhöhe in der Betondecke ermöglicht, sowie ein Wandmontageset für die D-Box Flexi. Diese Zubehörteile sind separat erhältlich und ergänzen die Montageoptionen der Platte.
Was ist bei der Verwendung der Montageplatte zu beachten?
Für den vollständigen Luftverteiler ist das passende Gehäuse erforderlich, das separat bestellt werden muss. Zwischen den Rundkanälen und den Easy-Connect-Stutzen sind keine zusätzlichen Klick- oder Dichtungsringe notwendig. Nicht benötigte Stutzen können mit Easy-Connect Blinddeckeln in DN63 oder DN75 verschlossen werden.
Technische Daten
- Material: verzinktes Stahlblech
- Anzahl der Easy-Connect-Stutzen: 14 Stück
- Stutzendurchmesser: DN63
- Abmessungen (L x B x H) inkl. Stutzen: 927 x 264,7 x 54 mm
- Blinddeckel: 3 Stück im Lieferumfang
- Montagesystem: patentiertes Easy-Connect mit Drehmechanismus
Die Wolf Montageplatte mit 14 vormontierten Easy-Connect-Stutzen DN63 bietet eine effiziente und platzsparende Lösung für die Verbindung von Rundkanälen im zentralen Lüftungssystem. Die einfache Montage und die dichte Verriegelung durch den Drehmechanismus sorgen für eine sichere Installation. Mit den technischen Eigenschaften und dem umfangreichen Zubehör ist sie optimal für den Einbau in Filigrandecken sowie für Wand- und Deckenmontage geeignet.
Lieferumfang
- 1x Montageplatte inkl. 14x vormontierte Easy-Connect-Stutzen DN63
- 3x Blinddeckel
- 4x Nägel
- 1x Raumzuordnungsaufkleber
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - zentral - Zubehör |
| Hersteller-Artikelnummer | 7101267 |
| Hersteller | Wolf |
| Artikelnummer | WOLF-7101267 |
| EAN-13 | 4045013615212 |
| Ersatzteil | nein |
| Gewicht | 4,3 kg |
| Zubehör | ja |
| WEEE-Nr. | 82558211 |
