Wolf Montageplatte m. vormont. Easy-Connect-Stutzen für Luftverteiler D-Box Flexi, verz. Stahlblech
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl der Anschlüsse
Innendurchmesser
Beschreibung

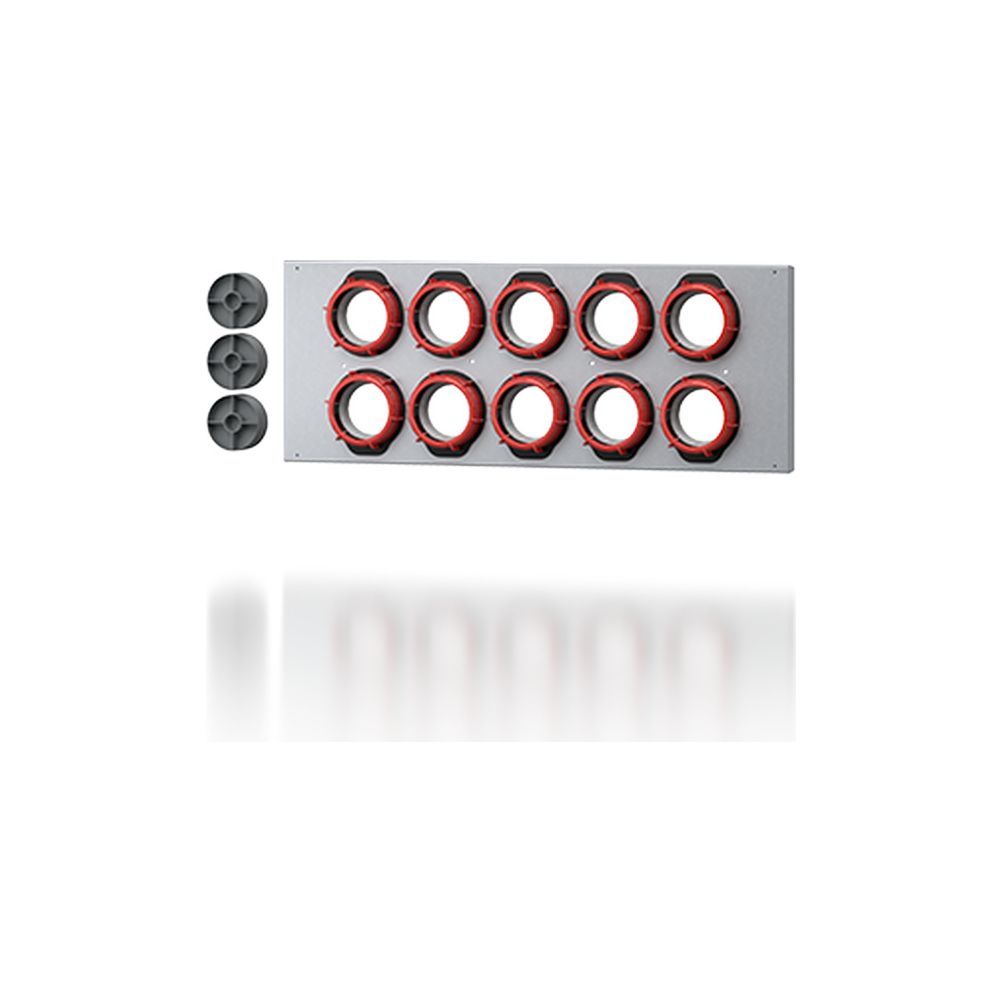

Wolf Montageplatte inkl. 10 vormontierte Easy-Connect-Stutzen DN 63 für Luftverteiler D-Box Flexi, verzinktes Stahlblech
Die Wolf Montageplatte inkl. 10 vormontierten Easy-Connect-Stutzen DN 63 ist speziell für den Luftverteiler D-Box Flexi konzipiert. Die verzinkte Stahlblechplatte eignet sich zum Einbetonieren in Filigrandecken oder zur Montage an Wand und Decke mit optionalem Zubehör. Mit zehn Easy-Connect-Stutzen in DN63 ermöglicht sie eine platzsparende Verbindung mit Rundkanälen gleicher Größe und ist ideal für zentrale Wohnungs-Lüftungssysteme.
Wie ist die Montageplatte aufgebaut und wie erfolgt die Verbindung mit dem Luftkanal?
Die Montageplatte besteht aus verzinktem Stahlblech und ist mit zehn vormontierten Easy-Connect-Stutzen in DN63 ausgestattet. Diese Stutzen verfügen über ein patentiertes Montagesystem, das eine schnelle und einfache Verbindung mit Rundkanälen DN63 ohne zusätzliche Hilfsmittel ermöglicht. Die Fixierung und Verriegelung des Luftkanals erfolgt durch einen Drehmechanismus am roten Überwurfring, der eine mehrstufige Lippendichtung für eine dichte Verbindung nutzt. Die Demontage des Rundkanals ist durch das Öffnen des Drehmechanismus ebenfalls unkompliziert möglich. Zwischen Rundkanal und Easy-Connect-Stutzen sind keine Klick- oder Dichtringe erforderlich.
Welche Funktionen und Ausstattungsmerkmale bietet die Montageplatte?
Die Innenseite der Montageplatte ist mit einer abdichtenden Folie versehen, die zur Dichtigkeit beiträgt. Für nicht belegte Stutzen sind drei Blinddeckel im Lieferumfang enthalten, die diese zuverlässig verschließen. Zusätzlich liegen Kennzeichnungsaufkleber bei, die eine eindeutige Zuordnung der Luftkanäle zu den jeweiligen Räumen am Verteiler ermöglichen. Die Montageplatte kann entweder in die Filigrandecke einbetoniert oder mit passendem Zubehör an Wand oder Decke montiert werden.
Welche Installationsmöglichkeiten bestehen?
Die Montageplatte ist primär für das Einbetonieren in Filigrandecken vorgesehen. Für andere Montageszenarien kann sie mit optionalem Zubehör auch an Wänden oder Decken befestigt werden.
Technische Daten
- Abmessungen inkl. Stutzen (LxBxH): 697 x 264,7 x 54 mm
- Material: verzinktes Stahlblech
- Anzahl Easy-Connect-Stutzen: 10 Stück
- Stutzendurchmesser: DN 63
- Blinddeckel: 3 Stück im Lieferumfang
- Montageart: Einbetonieren in Filigrandecke oder Wand-/Deckenmontage mit Zubehör
Die Wolf Montageplatte mit 10 vormontierten Easy-Connect-Stutzen DN 63 bietet eine effiziente und platzsparende Lösung für die Verbindung von Rundkanälen im zentralen Lüftungssystem. Mit ihrer robusten Ausführung aus verzinktem Stahlblech, dem patentierten Montagesystem und der einfachen Montage ist sie eine zuverlässige Komponente für die Installation der D-Box Flexi. Die kompakte Bauweise und die mitgelieferten Blinddeckel sorgen für Flexibilität und Dichtigkeit bei der Luftverteilung.
Lieferumfang
- 1x Montageplatte inkl. 10x vormontierte Easy-Connect-Stutzen DN63
- 3x Blinddeckel
- 4x Nägel
- 1x Raumzuordnungsaufkleber
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - zentral - Zubehör |
| Hersteller-Artikelnummer | 7101265 |
| Hersteller | Wolf |
| Artikelnummer | WOLF-7101265 |
| EAN-13 | 4045013615199 |
| Ersatzteil | nein |
| Gewicht | 3,4 kg |
| Zubehör | ja |
| WEEE-Nr. | 82558211 |
