Beschreibung

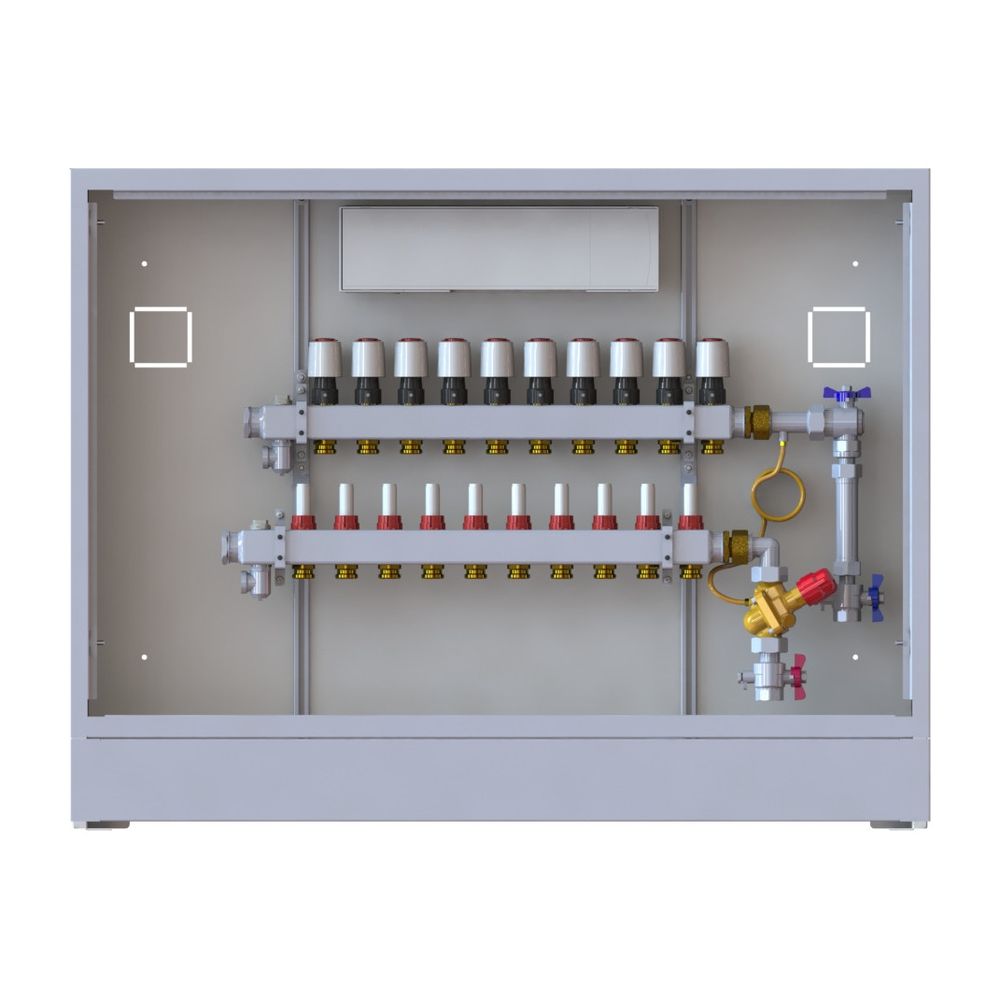

Danfoss Station UnoFloor Comfort 10R 10 Heizkreise, rechts mit AB-PM-Set, 230V
Die Danfoss Station UnoFloor Comfort 10R ist eine vormontierte Verteilerstation für Fußbodenheizungen. Ausgestattet mit 10 Heizkreisen und einem AB-PM-Set für dynamischen hydraulischen Abgleich, ist diese Einheit für die rechte Seite konzipiert und wird mit einer 230V-Regelung geliefert. Die langlebige Edelstahl-Verteilereinheit ist in einem weiß lackierten Unterputzschrank aus Stahlblech integriert und bietet eine platzsparende Lösung für die effiziente Wärmeverteilung in Gebäuden.
Wie ist die Danfoss UnoFloor Comfort aufgebaut?
Die UnoFloor Comfort Serie umfasst vorgefertigte Edelstahl-Verteilereinheiten, die in Unterputzschränken für die Unter- oder Aufputzmontage installiert werden können. Diese Station ist mit 10 Heizkreisen ausgestattet und verfügt über Heizkreisanschlüsse mit G3/4" Eurokonus. Ein Danfoss SSM Heizkreisverteiler mit Durchflussanzeige und voreinstellbaren Ventileinsätzen ist integriert. Die Einheit beinhaltet zudem eine manuelle Entlüftung, ein Ablassventil sowie einen Volumenzähler zur Sicherstellung des vorgesehenen Volumenstroms.
Welche Vorteile bietet der dynamische hydraulische Abgleich?
Ein zentrales Merkmal der UnoFloor Comfort Station ist das integrierte AB-PM-Set. Dieses Set ermöglicht einen dynamischen hydraulischen Abgleich, indem es den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil hält. Eine vom Differenzdruck unabhängige Durchflussbegrenzung ist dadurch sichergestellt. Dies trägt zu einer korrekten Wärmeverteilung bei, auch bei Teillast, und kann zu geringeren Heizkosten beitragen.
Wie erfolgt die Installation und Steuerung der Verteilerstation?
Die Station ist als Plug & Play-Konstruktion konzipiert, was eine schnelle und sichere Installation ermöglicht und das Risiko von Installationsfehlern minimiert. Der Anschluss an Vor- und Rücklauf erfolgt senkrecht mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen ermöglicht das Absperren für Montage oder Wartung des Zählers. Die steckerfertig verdrahtete Regelung Danfoss Icon 230V und die montierten thermischen Stellantriebe Danfoss TWA 230V sind bereits integriert. Danfoss Icon 230V Raumthermostate sind als Zubehör erhältlich.
Welche Merkmale weist der Verteilerschrank auf?
Der Unterputz-Verteilerschrank besteht aus weiß lackiertem Stahlblech und ist mit einer Tür in Weiß RAL 9016 ausgestattet. Höhenverstellbare Standfüße ermöglichen eine flexible Anpassung. Die Abmessungen des Schranks betragen eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm.
Technische Daten
- Anzahl Heizkreise: 10
- Ausführung: rechts
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils: 0,97 m³/h
- Heizkreisanschlüsse: G3/4" Eurokonus
- Spannung: 230 V
- Tiefe Verteilerschrank: 110 mm
- Breite Verteilerschrank: bis 960 mm
- Höhe Verteilerschrank: 750 mm
- Mit Umwälzpumpe: ja
Die Danfoss Station UnoFloor Comfort 10R bietet eine langlebige und platzsparende Lösung für die Verteilung von Fußbodenheizungen. Mit 10 Heizkreisen, dem dynamischen hydraulischen Abgleich durch das AB-PM-Set und einer maximalen Vorlauftemperatur von 60 °C stellt sie eine effiziente Wärmeverteilung sicher. Die vormontierte Einheit im Unterputzschrank vereinfacht die Installation und trägt zu einem komfortablen Raumklima bei.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3230 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3230 |
| Bauhöhe | 120 |
| Baulänge | 790 |
| Bautiefe | 1015 |
| EAN-13 | 5702425244025 |
| Geeignet für Kühlen | nein |
| Gewicht | 27,738 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
