Beschreibung

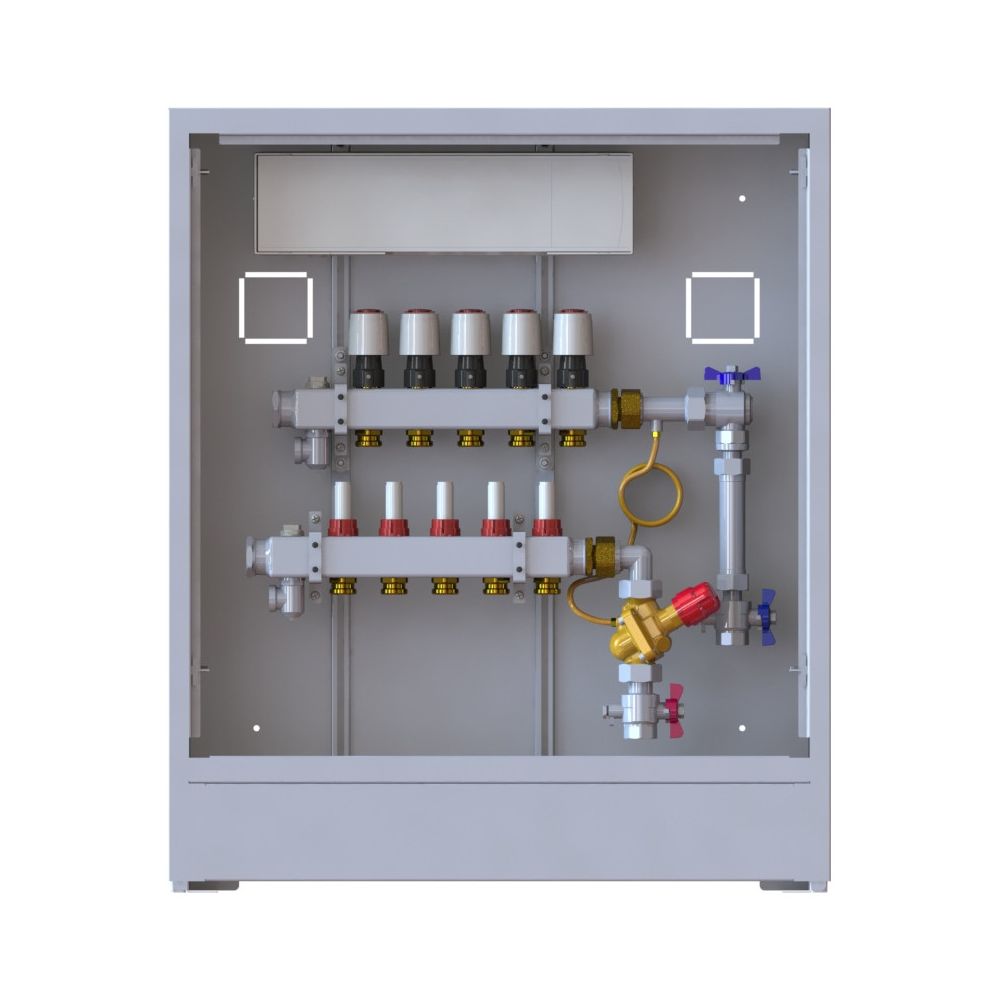

Danfoss Station UnoFloor Comfort 5R 5 Heizkreise, rechts mit AB-PM-Set, 230V
Die Danfoss Station UnoFloor Comfort 5R ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen. Ausgestattet mit fünf Heizkreisen, einer Ausführung für die rechte Seite und einem AB-PM-Set, ermöglicht diese Station einen dynamischen hydraulischen Abgleich. Sie ist in einem Unterputzschrank integriert und wird mit einer 230V-Regelung geliefert, ideal für eine effiziente und zuverlässige Wärmeverteilung in modernen Heizsystemen.
Wie ist die Danfoss UnoFloor Comfort 5R aufgebaut?
Die Station besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Anschlussset mit dem Danfoss AB-PM ist im Lieferumfang enthalten, welches für einen dynamischen hydraulischen Abgleich sorgt. Das AB-PM-Set hält den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil und ermöglicht eine vom Differenzdruck unabhängige Durchflussbegrenzung. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen erlaubt das Absperren für Montage oder Wartung des Zählers. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der rechten Seite des Verteilers.
Welche Funktionen und Vorteile bietet die Verteilerstation?
Die Danfoss UnoFloor Comfort 5R ist als Plug & Play-Konstruktion vormontiert, was das Risiko von Installationsfehlern minimiert und die Installationszeit reduziert. Der Unterputzschrank aus Stahlblech ist weiß lackiert (RAL 9016) und verfügt über höhenverstellbare Standfüße sowie eine Tür. Die Station ermöglicht eine korrekte Wärmeverteilung auch bei teilweiser Last und trägt durch den hydraulischen Abgleich zu geringeren Heizkosten bei. Die integrierte steckerfertig verdrahtete Regelung Danfoss Icon 230V und die montierten thermischen Stellantriebe Danfoss TWA 230V ermöglichen eine zuverlässige Steuerung. Icon 230V Raumthermostate sind als Zubehör erhältlich.
Für welche Einsatzbereiche ist die Danfoss UnoFloor Comfort 5R geeignet?
Die Verteilereinheit ist speziell für Fußbodenheizungen konzipiert und eignet sich für den Einsatz in Wohn- und Gewerbegebäuden, wo eine zuverlässige und platzsparende Verteilung der Heizkreise erforderlich ist. Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Betriebsdruck 6 bar und der maximale Differenzdruck 0,6 bar, was die Station für typische Fußbodenheizungsanwendungen auslegt.
Technische Daten
- Anzahl Heizkreise: 5
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Betriebsdruck: 6 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Heizkreisanschlüsse: G3/4" Eurokonus
- Anschluss Vor-/Rücklauf: Innengewinde Rp 3/4"
- Tiefe Verteilerschrank: 110 mm
- Höhe Verteilerschrank: 750 mm
- Breite Verteilerschrank: bis 960 mm
Die Danfoss Station UnoFloor Comfort 5R bietet eine langlebige und vormontierte Lösung für die Verteilung von Fußbodenheizungen. Mit fünf Heizkreisen, dem AB-PM-Set für dynamischen hydraulischen Abgleich und der integrierten 230V-Regelung sorgt diese Einheit für eine präzise Wärmeverteilung und trägt zur Energieeffizienz bei. Die robuste Bauweise aus Edelstahl und der praktische Unterputzschrank unterstreichen die Qualität und Installationsfreundlichkeit dieses Systems.
Lieferumfang
- 1x Danfoss Station UnoFloor Comfort 5R
- 1x Anschlussset mit Danfoss AB-PM
- 1x Passstück für Energiezähleranschluss
- 2x Kugelhähne
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3225 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3225 |
| Bauhöhe | 125 |
| Baulänge | 675 |
| Bautiefe | 780 |
| EAN-13 | 5702425243981 |
| Geeignet für Kühlen | nein |
| Gewicht | 19,718 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
