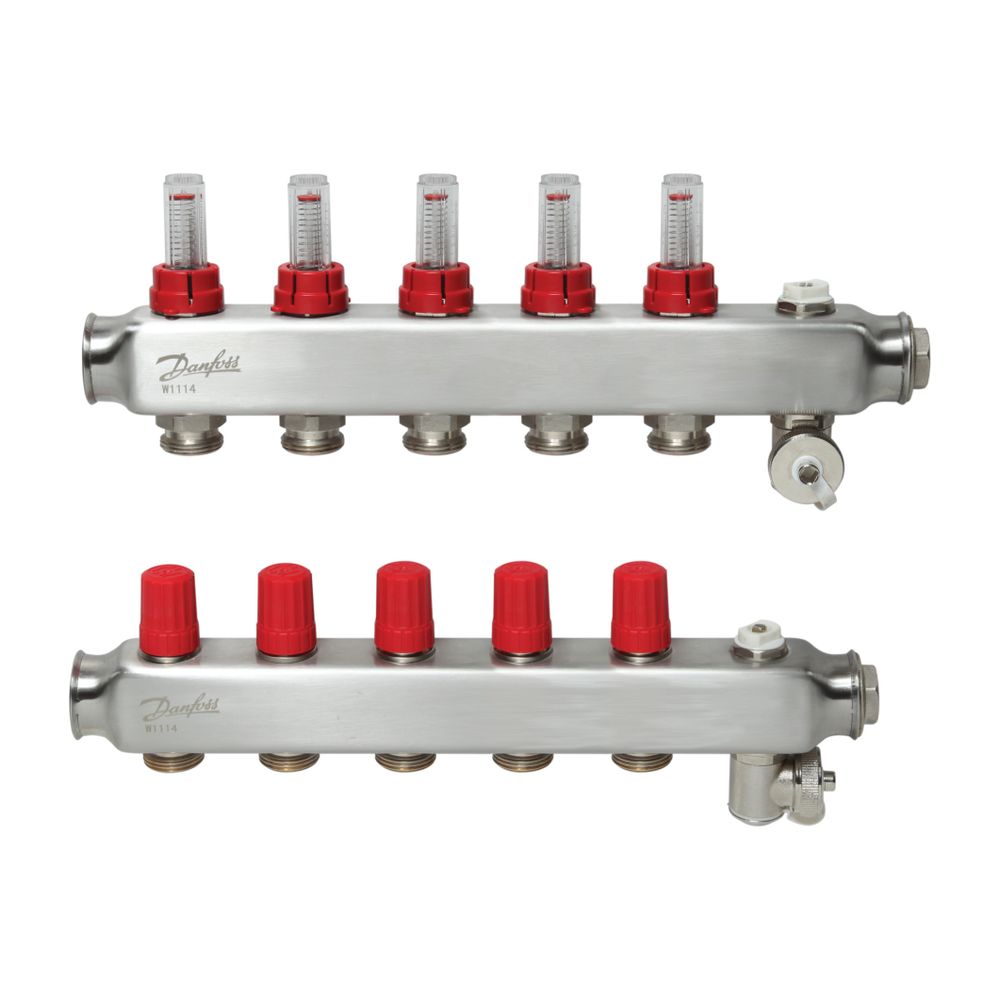

Danfoss Verteiler für Fussbodenheizungen SSM-5F 5 Kreise, mit Durchflussanzeigeeige
Der Danfoss Verteiler SSM-5F für Fußbodenheizungen ist ein hochwertiges Regelungssystem aus Edelstahl mit 5 Kreisen und integrierter Durchflussanzeige. Er wurde speziell für die präzise Steuerung von Fußbodenheizungen entwickelt und ermöglicht die individuelle Einstellung von Durchfluss und Wärmeabgabe in einzelnen Räumen. Ideal für den Einsatz in Wohn- und Gewerbegebäuden, sorgt dieser Verteiler für eine effiziente und bedarfsgerechte Wärmeverteilung.
Wie funktioniert der Danfoss SSM-5F Verteiler?

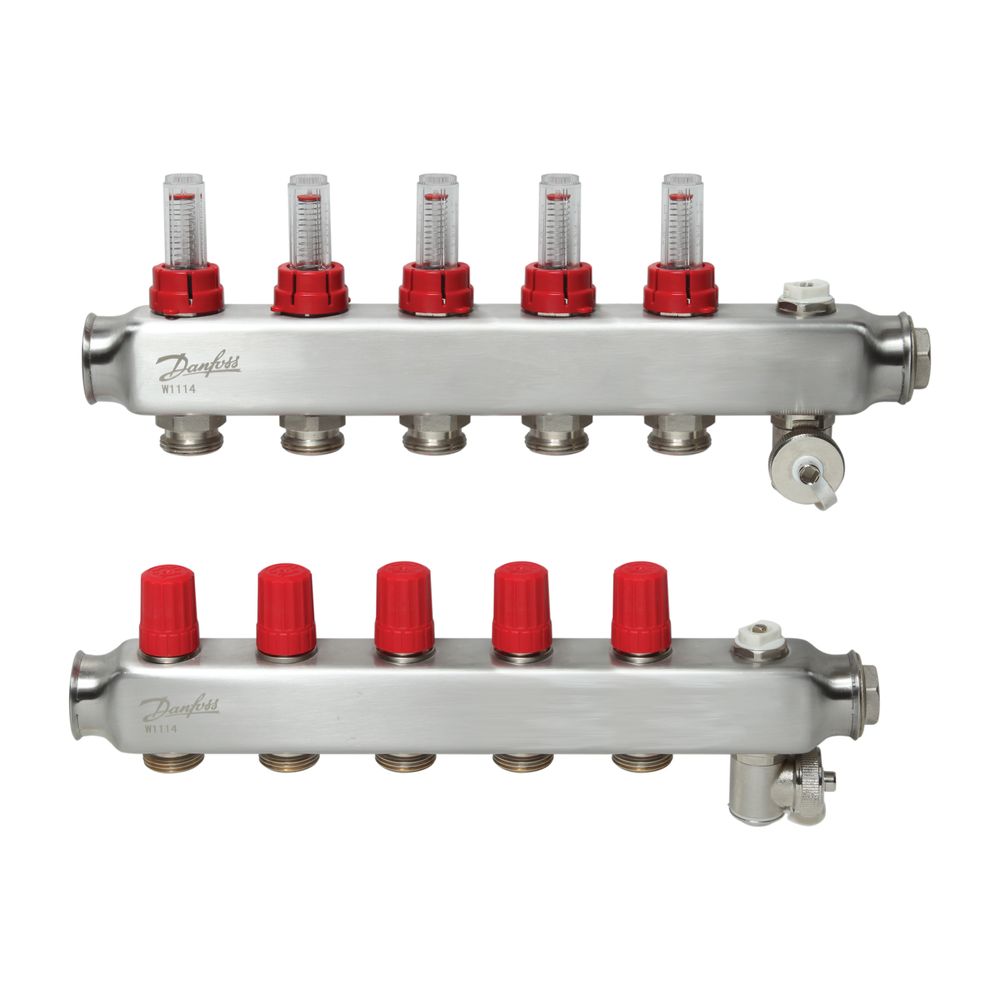

Der SSM-Verteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Der Vorlaufverteiler ermöglicht die Abschaltung einzelner Heizkreise über die integrierte Durchflussanzeige oder ein Absperrventil. Der Rücklaufsammler ist mit voreinstellbaren Danfoss-Ventileinsätzen ausgestattet, die den hydraulischen Abgleich der Anlage sicherstellen. Dies ermöglicht eine gleichmäßige Wärmeverteilung und optimiert die Effizienz des Heizsystems.
Welche Steuerungsmöglichkeiten bietet der Verteiler?
Die Ventile des Rücklaufsammlers können elektronisch über thermische Stellantriebe (z. B. TWA-A) geregelt werden. Alternativ ist der Einsatz von selbsttätigen Temperaturreglern, wie Ferneinstellelementen, möglich. Die Heizkreise sind einzeln absperrbar, was eine flexible und bedarfsgerechte Steuerung der Fußbodenheizung ermöglicht und den Komfort in den jeweiligen Räumen erhöht.
Welche technischen Merkmale zeichnen den SSM-5F aus?
Der Verteiler ist aus robustem Edelstahl gefertigt und verfügt über Heizkreisanschlüsse mit 3/4 Zoll Außengewinde (Eurokonus). Er ist für einen maximalen Arbeitsdruck von 6 bar und eine Mediumtemperatur im Dauerbetrieb von bis zu 90 °C ausgelegt. Der Abstand zwischen den Anschlüssen beträgt 50 mm. Zur einfachen Wartung und Instandhaltung ist der Verteiler zudem mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet.
Wie ist der Verteiler aufgebaut und welche Erweiterungen sind möglich?
Der SSM-5F ist als Modul mit 5 Heizkreisen konzipiert und kann optional mit Kugelhähnen zwischen dem Verteiler und dem Heizungssystem oder Mischkreis ergänzt werden. Die Bauabmessungen betragen 121 mm in der Höhe, 195 mm in der Länge und 400 mm in der Tiefe. Als Multi-Zonen-Verteiler ermöglicht er eine flexible Anpassung an unterschiedliche Raumanforderungen.
Technische Daten
- Anzahl Heizkreise: 5
- Werkstoff: Edelstahl
- Maximaler Arbeitsdruck: 6 bar
- Mediumtemperatur (Dauerbetrieb): 90 °C
- Heizkreisanschlüsse: 3/4 Zoll Außengewinde (Eurokonus)
- Abstand der Anschlüsse: 50 mm
- Bauhöhe: 121 mm
- Baulänge: 195 mm
- Bautiefe: 400 mm
- Primäre Drückdifferenz: 0,6 bar
Der Danfoss SSM-5F Verteiler für Fußbodenheizungen bietet eine präzise und flexible Regelung von bis zu fünf Heizkreisen. Mit seinen voreinstellbaren Ventilen, der integrierten Durchflussanzeige und der Möglichkeit zur elektronischen Steuerung unterstützt er eine effiziente Wärmeverteilung bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 90 °C.
Technische Daten
| Hersteller-Warengruppe | Regelungssysteme für die Flächenheizung |
| Hersteller-Serie | Verteiler und Verteilersätze |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | Manifold SSM-F |
| Hersteller-Artikelnummer | 088U0755 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088U0755 |
| Bauhöhe | 121 |
| Baulänge | 195 |
| Bautiefe | 400 |
| EAN-13 | 5702425114809 |
| Geeignet für Kühlen | nein |
| Gewicht | 3,11 kg |
| Max Anzahl zusätzlicher Heizkreise | 5 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 90 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| Multi-Zonen-Verteiler | ja |
| Primäre Drückdifferenz | 0,6 |
| Werkstoff | Messing |
| WEEE-Nr. | 66490570 |
