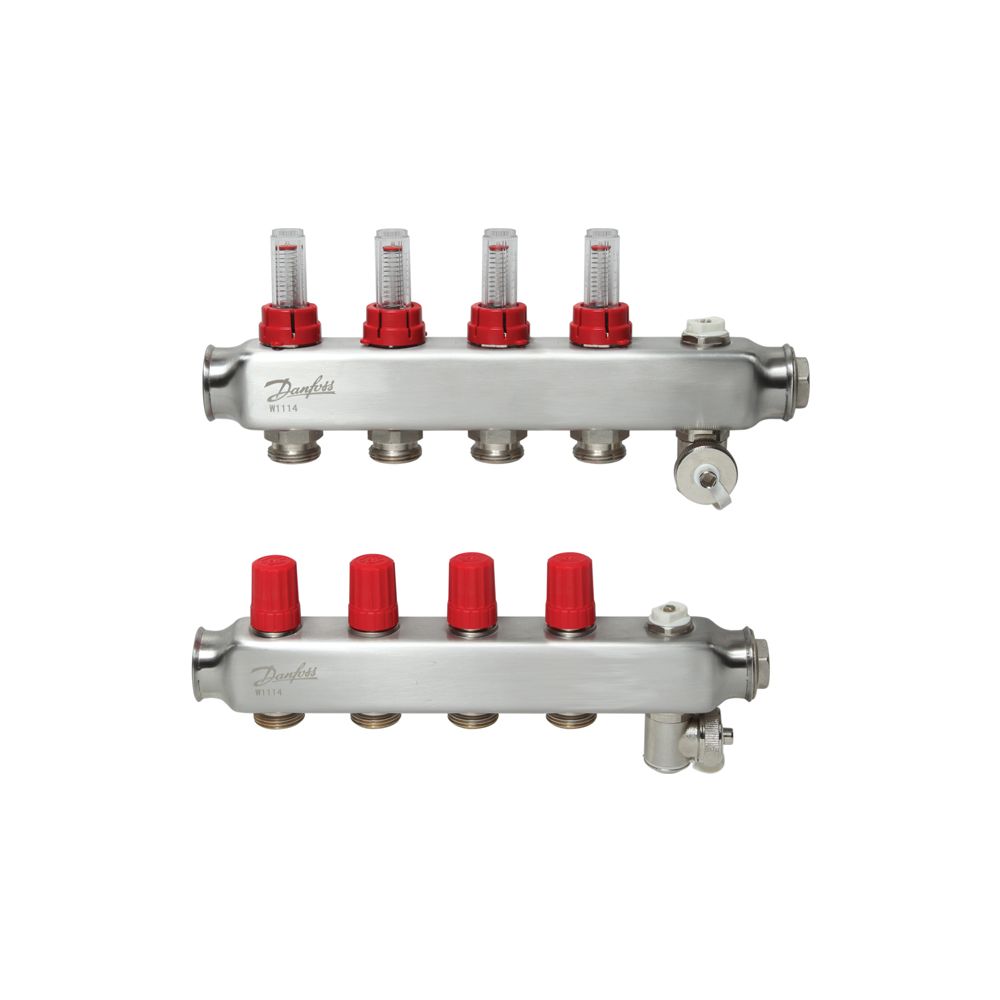

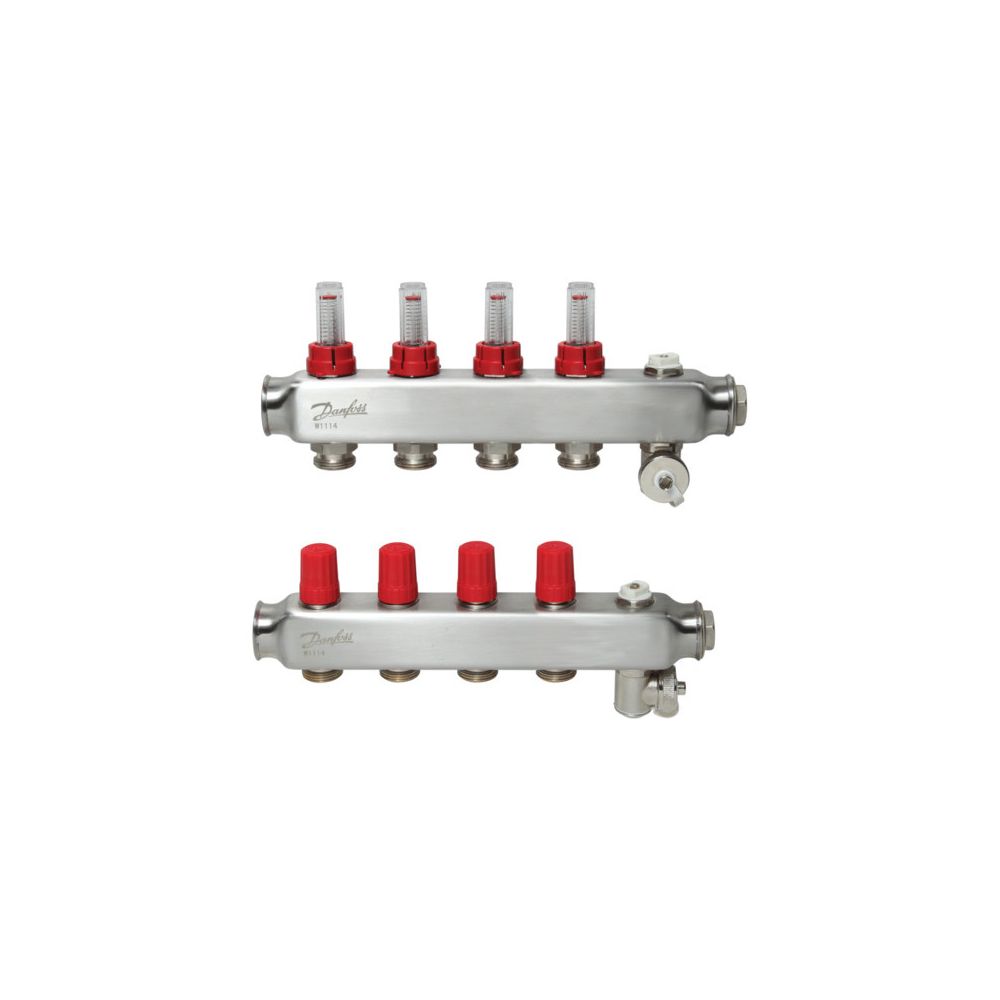

Danfoss Verteiler für Fussbodenheizungen SSM-4F 4 Kreise, mit Durchflussanzeigeeige
Der Danfoss Verteiler SSM-4F ist ein hochwertiger Fußbodenheizungsverteiler aus Edelstahl mit 4 Heizkreisen und Durchflussanzeige. Er ermöglicht die präzise Durchflussregelung und individuelle Steuerung der Wärmeabgabe in Fußbodenheizungssystemen. Dieser Verteiler ist eine zuverlässige Lösung für die effiziente Temperaturregelung in einzelnen Räumen und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.
Welche Funktionen bietet der Danfoss SSM-4F Verteiler?
Der SSM-Verteiler wird zur präzisen Durchflussregelung in Fußbodenheizungen eingesetzt. Die einzelnen Heizkreise des Fußbodenheizungssystems werden an den Verteiler angeschlossen, wodurch Durchfluss und Wärmeabgabe für einzelne Räume eines Gebäudes individuell gesteuert werden können. Der Verteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Der Vorlaufverteiler ermöglicht die Abschaltung einzelner Heizkreise per Durchflussanzeige oder Absperrventil. Der Rücklaufsammler ist mit voreinstellbaren Danfoss-Ventilen ausgestattet, um den hydraulischen Abgleich in der Anlage sicherzustellen. Zusätzlich ist der SSM-Verteiler mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet.
Wie erfolgt die präzise Regelung der Heizkreise?
Die integrierten Ventile können elektronisch über thermische Stellantriebe (TWA-A) geregelt werden. Alternativ ist auch der Einsatz von selbsttätigen Temperaturreglern, wie Ferneinstellelementen, möglich. Die Heizkreise sind einzeln absperrbar, was eine flexible Anpassung an die jeweiligen Anforderungen ermöglicht. Die Heizkreisanschlüsse sind als 3/4 AG (Eurokonus) ausgeführt und bieten eine sichere Verbindung.
Welche technischen Merkmale zeichnen den Verteiler aus?
Der Danfoss Verteiler SSM-4F ist für einen maximalen Arbeitsdruck von 6 PN ausgelegt und kann bei einer Mediumtemperatur im Dauerbetrieb von bis zu 90 °C eingesetzt werden. Er ist als Multi-Zonen-Verteiler konzipiert und verfügt über einen Abstand von 50 mm zwischen den Heizkreisen. Die Bauhöhe beträgt 117 mm, die Baulänge 188 mm und die Bautiefe 395 mm. Die primäre Druckdifferenz liegt bei 0,6.
Technische Daten
- Anzahl Heizkreise: 4
- Werkstoff: Edelstahl
- Max. Arbeitsdruck: 6 PN
- Mediumtemperatur (Dauerbetrieb): 90 °C
- Abstand Heizkreise: 50 mm
- Heizkreisanschlüsse: 3/4 AG (Eurokonus)
- Bauhöhe: 117 mm
- Baulänge: 188 mm
- Bautiefe: 395 mm
- Primäre Druckdifferenz: 0,6
Der Danfoss Verteiler SSM-4F mit 4 Kreisen und Durchflussanzeige bietet eine zuverlässige Lösung für die effiziente Steuerung von Fußbodenheizungen. Seine robuste Edelstahlkonstruktion, die voreinstellbaren Ventile und die Möglichkeit zur Aufnahme thermischer Stellantriebe ermöglichen eine präzise und individuelle Raumtemperaturregelung bei einem maximalen Arbeitsdruck von 6 PN und einer Mediumtemperatur von bis zu 90 °C.
Technische Daten
| Hersteller-Warengruppe | Regelungssysteme für die Flächenheizung |
| Hersteller-Serie | Verteiler und Verteilersätze |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | Manifold SSM-F |
| Hersteller-Artikelnummer | 088U0754 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088U0754 |
| Bauhöhe | 117 |
| Baulänge | 188 |
| Bautiefe | 395 |
| EAN-13 | 5702425114816 |
| Geeignet für Kühlen | nein |
| Gewicht | 2,748 kg |
| Max Anzahl zusätzlicher Heizkreise | 4 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 90 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| Multi-Zonen-Verteiler | ja |
| Primäre Drückdifferenz | 0,6 |
| Werkstoff | Messing |
| WEEE-Nr. | 66490570 |
