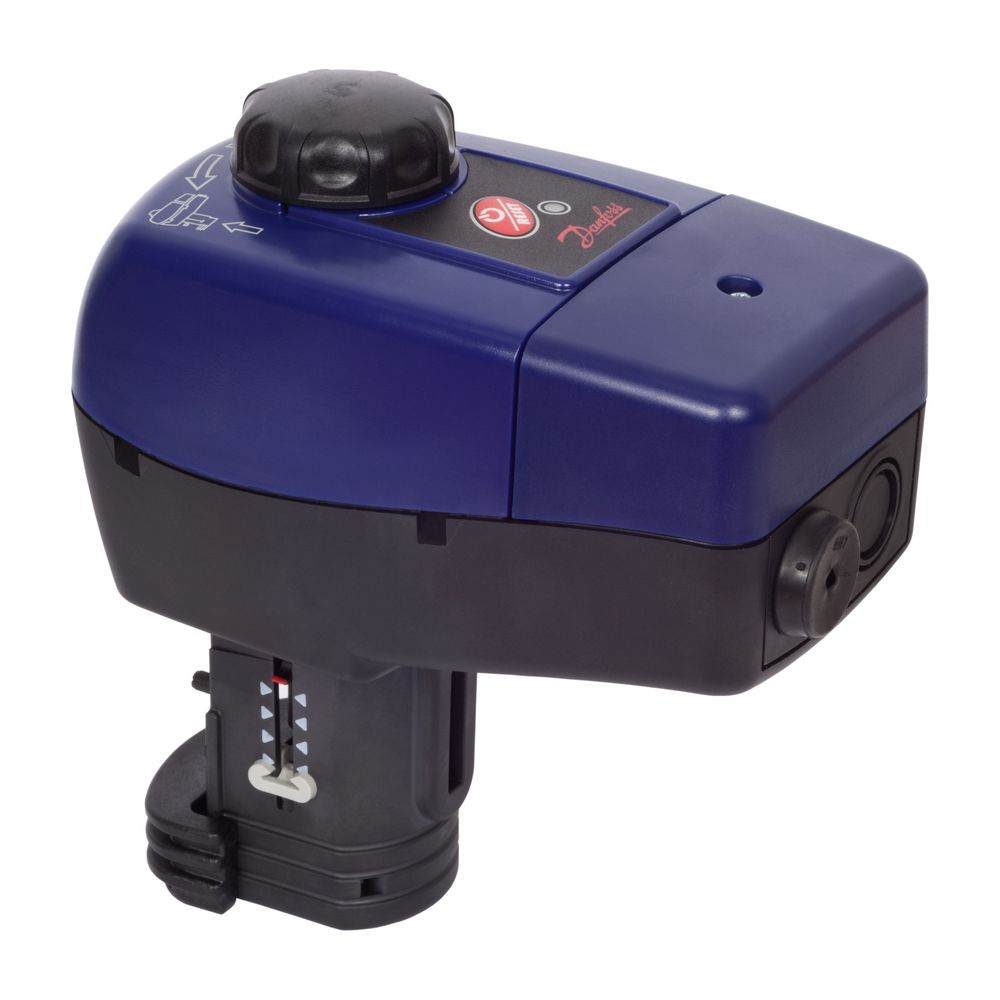

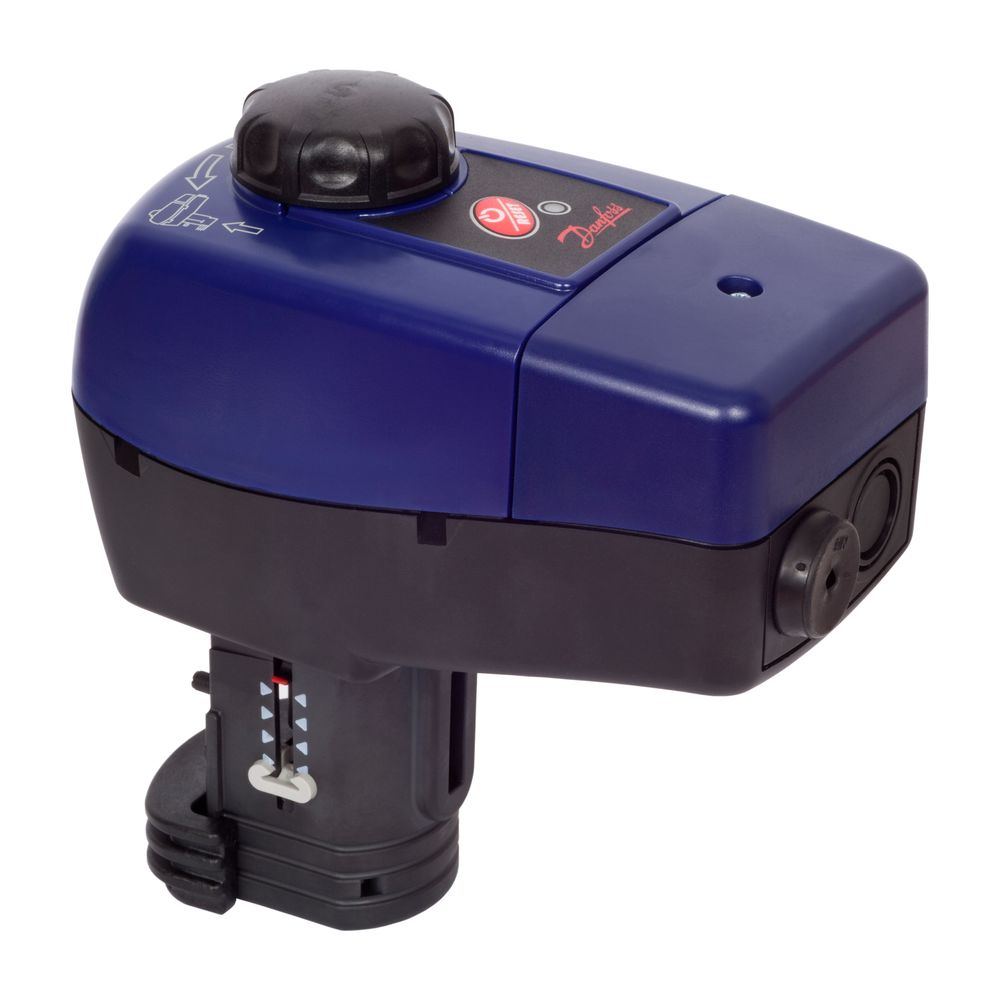

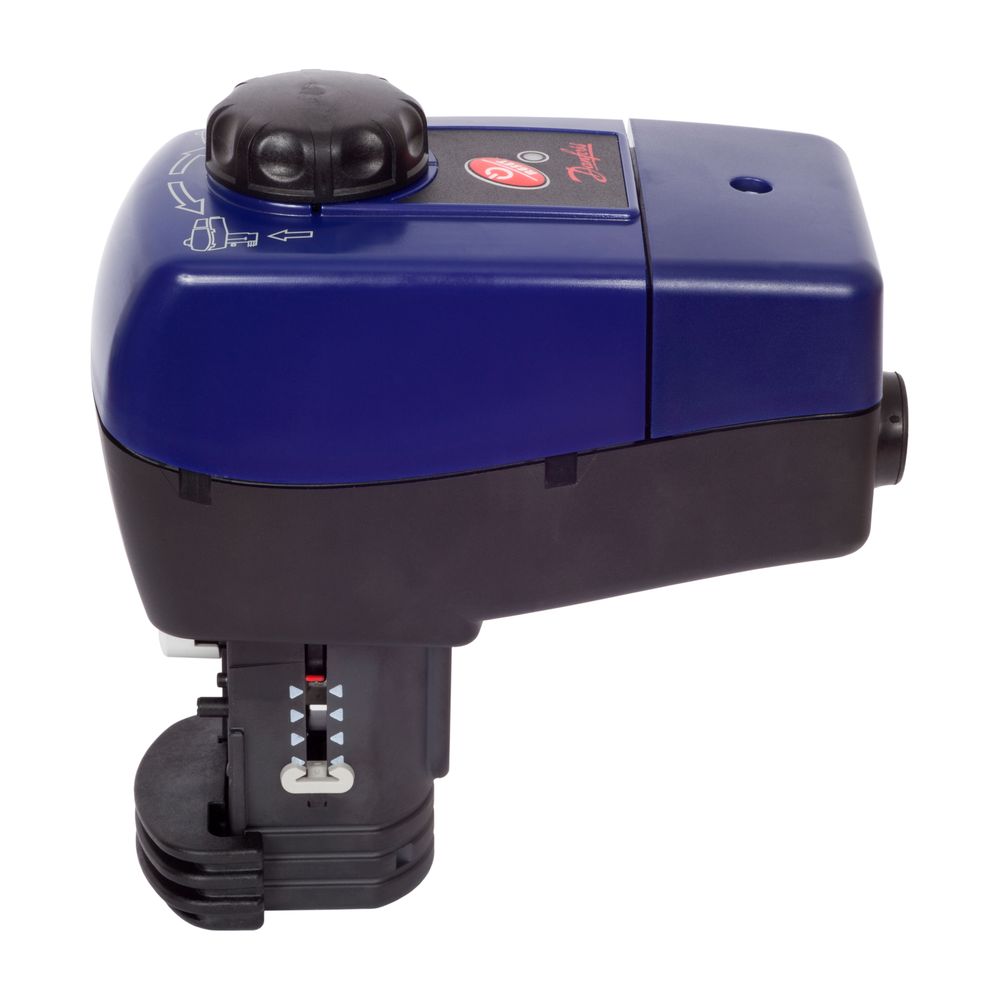

Danfoss elektrischer Stellantrieb AME 435 QM DN 40-100 24V, 50Hz

Der Danfoss elektrische Stellantrieb AME 435 QM ist für den Direktanschluss an AB-QM Ventile der Nennweiten DN 40 bis DN 100 konzipiert. Dieses Gerät arbeitet mit einem stetigen Eingangssignal und bietet eine automatische Hubanpassung. Es ist für eine Versorgungsspannung von 24 V ac/dc bei 50 Hz ausgelegt.

Welche Funktionen bietet der Stellantrieb?

Der Danfoss Stellantrieb AME 435 QM zeichnet sich durch eine lastabhängige Endabschaltung aus, die eine präzise Positionierung sicherstellt. Die automatische Hubanpassung ermöglicht eine flexible Integration in verschiedene Systeme. Für Wartungs- oder Installationszwecke ist eine mechanische Handverstellung vorgesehen.

Für welche Anwendungen ist der Stellantrieb geeignet?

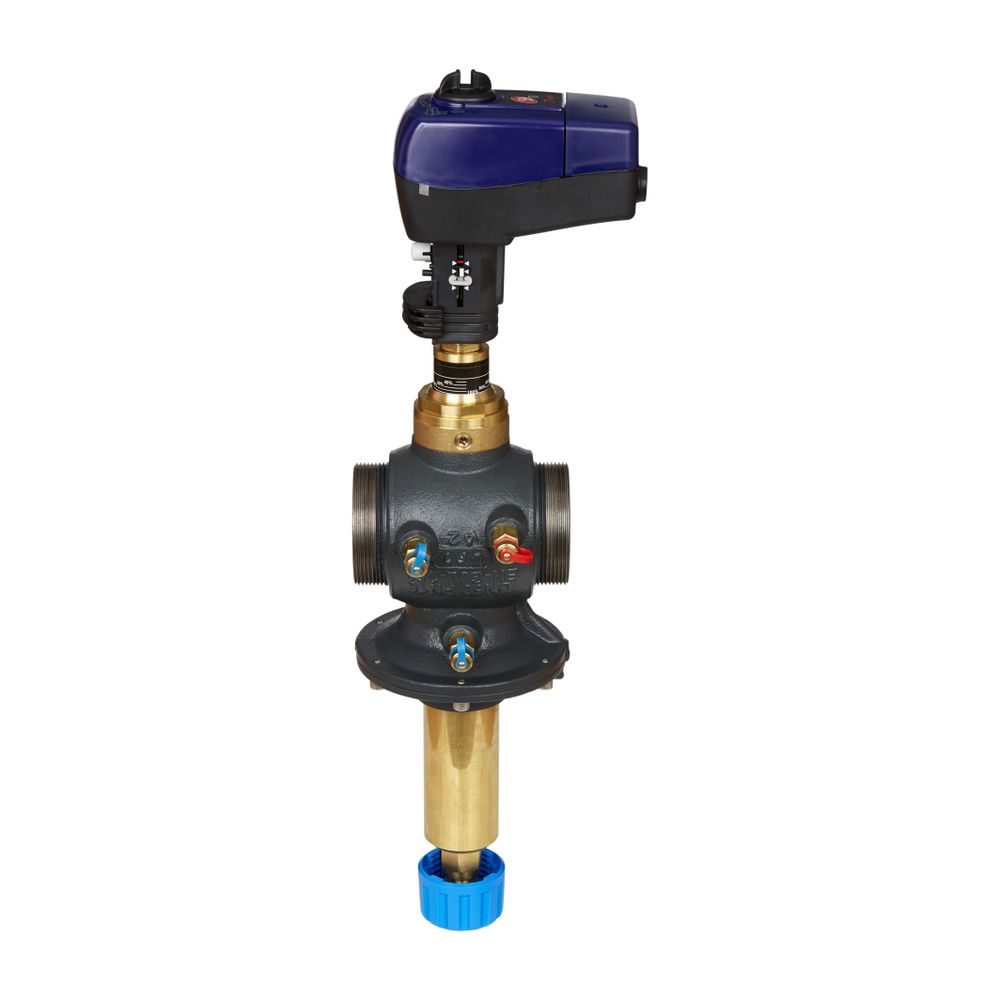

Der Stellantrieb ist speziell für den Einsatz mit Danfoss AB-QM Ventilen der Größen DN 40 bis DN 100 vorgesehen. Er ist für Medientemperaturen von bis zu 120 °C und Umgebungstemperaturen von 0 bis 55 °C ausgelegt. Die Schutzart IP54 ermöglicht den Betrieb in anspruchsvollen Umgebungen. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.

Welche technischen Merkmale zeichnen das Gerät aus?

Mit einer Leistungsaufnahme von 4,5 VA und einer Stellkraft von mindestens 400 N bietet der Stellantrieb eine zuverlässige Performance. Der maximale Hub beträgt 20 mm. Die Stellzeit liegt bei 7,5 oder 15 Sekunden pro Millimeter. Das Gehäuse besteht aus robustem Kunststoff. Die Steuerung erfolgt über ein Eingangssignal von 0-10 V oder 4-20 mA, und eine Zustandsmeldung ist über 0-10 V verfügbar. Ein mechanischer Standanzeiger ist integriert.

Technische Daten

• Versorgungsspannung: 24 V ac/dc
• Leistungsaufnahme: 4,5 VA
• Eingangssignal: 0-10 V / 4-20 mA
• Stellkraft: min 400 N
• Maximaler Hub: 20 mm
• Stellzeit: 7,5 oder 15 s/mm
• Max. Mediumstemperatur: 120 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Gehäusematerial: Kunststoff

Der Danfoss elektrische Stellantrieb AME 435 QM ist eine robuste und präzise Lösung für die Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner automatischen Hubanpassung, einer Stellkraft von mindestens 400 N und der Schutzart IP54 stellt er eine zuverlässige Komponente für Danfoss AB-QM Ventile der Nennweiten DN 40 bis DN 100 dar. Die einfache Installation und die vielseitigen Steuerungsmöglichkeiten machen ihn zu einer effizienten Wahl.
