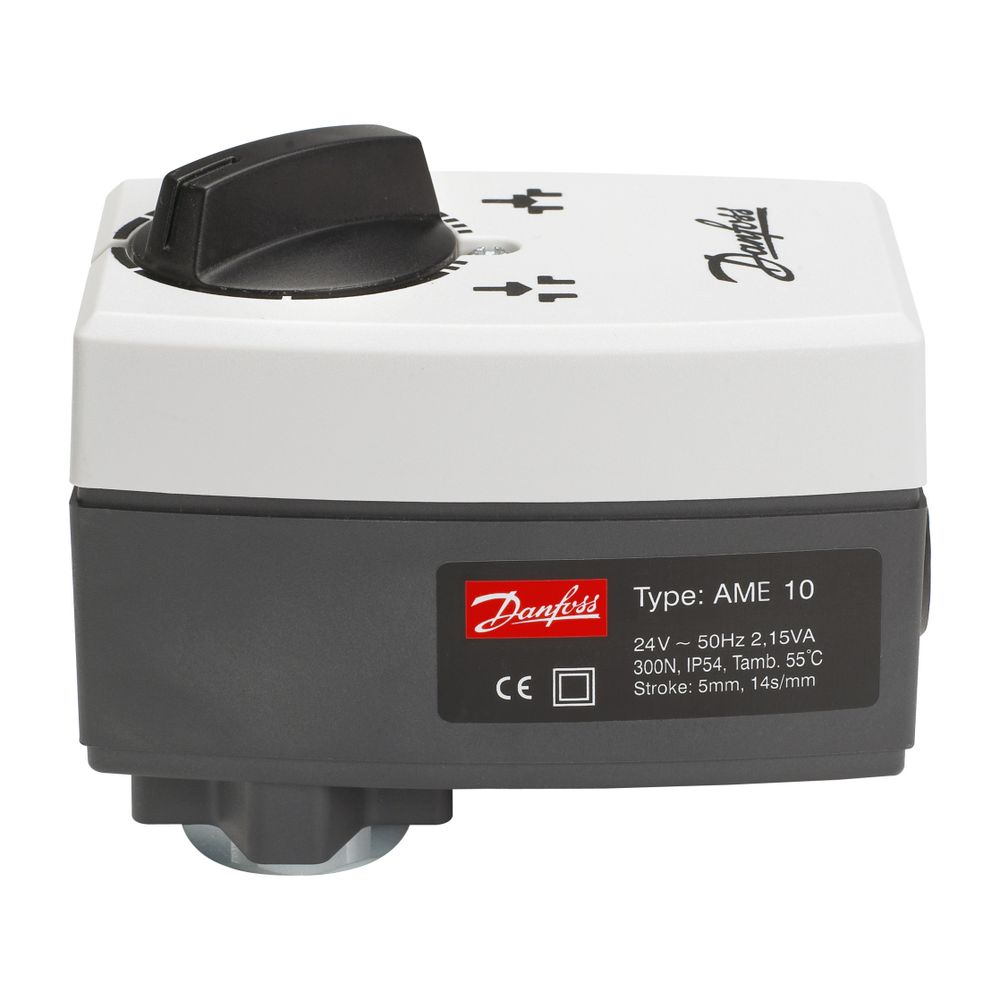

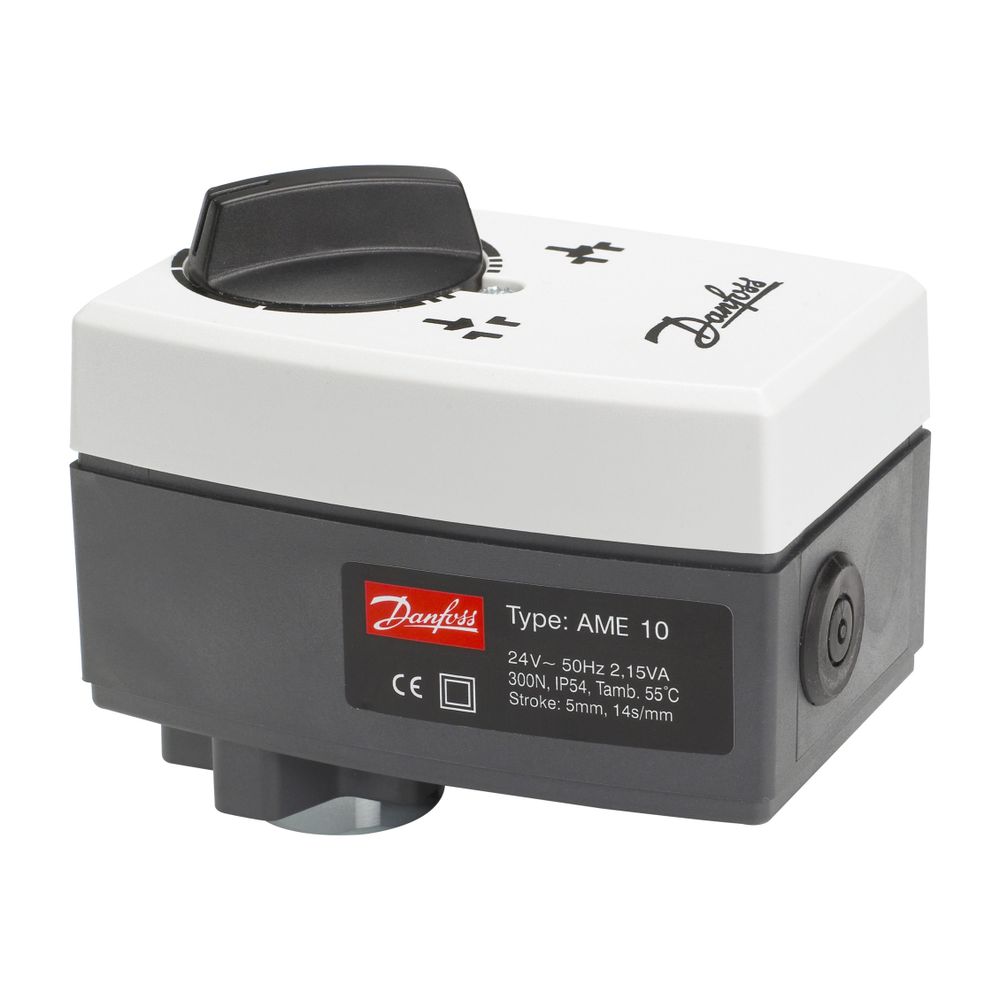

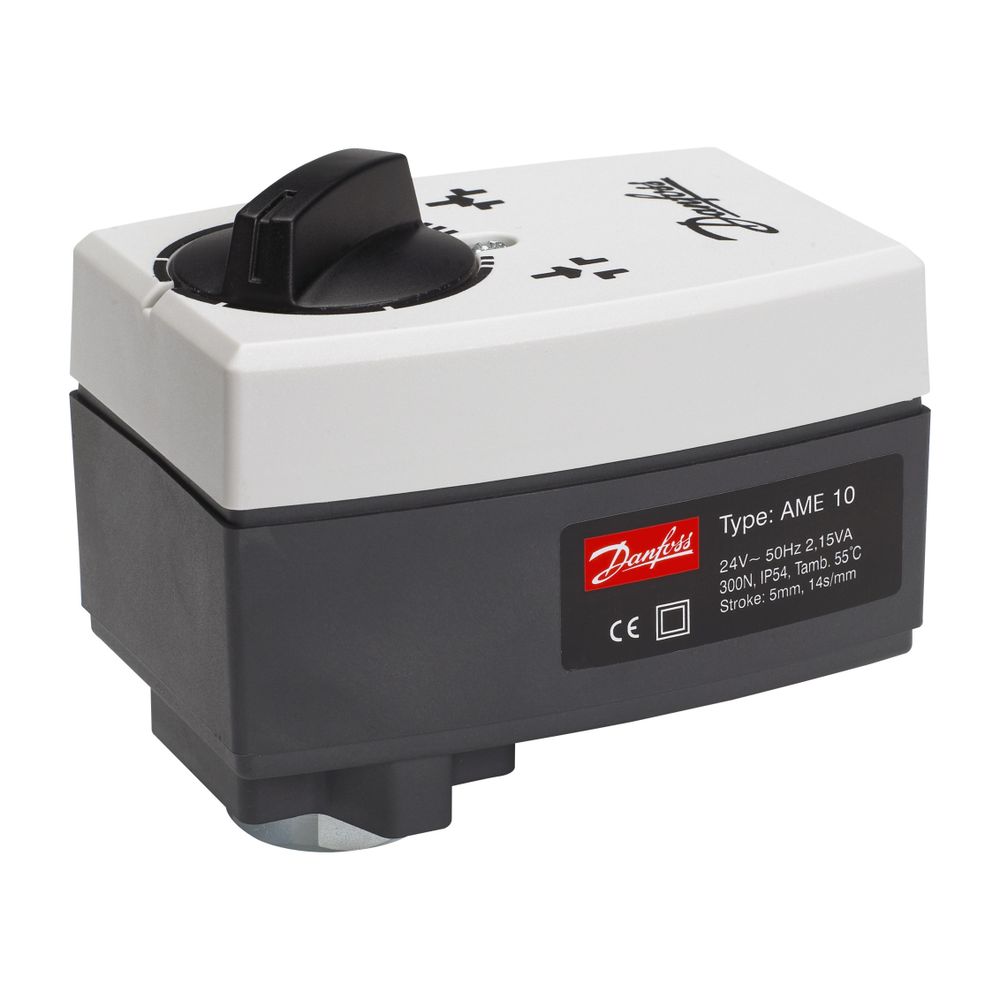

Danfoss elektrischer Stellantrieb AME10 stetig, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AME10 ist ein stetig arbeitender Antrieb ohne Sicherheitsfunktion, der speziell für die modulierende Regelung von Ventilen entwickelt wurde. Er eignet sich für Ventilgrößen von DN 15 bis DN 25 und ist primär für den Einsatz in Kombination mit Danfoss Ventilen der Typen VS, VM, VB oder AVQM sowie VMV (nur mit AME10) vorgesehen. Dieser Stellantrieb bietet eine zuverlässige und präzise Lösung für diverse Anwendungen in der Heizungs-, Klima- und Lüftungstechnik.

Welche Funktionen bietet der Danfoss AME10 Stellantrieb?

Der AME10 ermöglicht eine präzise modulierende Regelung und passt den Hub automatisch an die Ventilendlagen an, was die Inbetriebnahmezeit verkürzt. Eine lastabhängige Abschaltung schützt sowohl den Stellantrieb als auch das Ventil vor Überlastung. Für die Diagnose und Betriebsdatenerfassung ist eine integrierte LED vorhanden. Eine mechanische Handverstellung ist ebenfalls möglich, ergänzt durch einen mechanischen Standanzeiger.

Welche technischen Merkmale zeichnen den AME10 aus?

Der Stellantrieb arbeitet mit einer Versorgungsspannung von 24 V AC bei 50 Hz und einer Leistungsaufnahme von 4 VA. Das Eingangssignal kann 0(2)-10 V oder 0(4)-20 mA betragen. Die Stellgeschwindigkeit liegt bei 14 s/mm, und die Stellkraft beträgt 300 N. Die maximale Hublänge ist 5 mm. Das Gehäuse besteht aus robustem Kunststoff. Der Stellantrieb ist für Umgebungstemperaturen von 0 bis 55 °C ausgelegt und verfügt über die Schutzart IP54. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an Klemme 4 oder 5 verfügbar, und eine Zustandsmeldung erfolgt über 0 - 10 V. Die Übertragung erfolgt magnetisch.

Technische Daten

• Versorgungsspannung: 24 V AC
• Leistungsaufnahme: 4 VA
• Eingangssignal: 0(2)-10 V, 0(4)-20 mA
• Stellgeschwindigkeit: 14 s/mm
• Stellkraft: 300 N
• Hublänge: 5 mm
• Umgebungstemperatur: 0 - 55 °C
• Schutzart: IP54
• Werkstoff Gehäuse: Kunststoff
• Zustandsmeldung: 0 - 10 V

Der Danfoss elektrische Stellantrieb AME10 bietet eine zuverlässige und präzise modulierende Regelung für Heizungs-, Klima- und Lüftungsanwendungen. Mit seiner robusten Kunststoffbauweise, der Schutzart IP54 und einer Stellkraft von 300 N ist er eine langlebige Komponente für Ventile der Nennweiten DN 15 bis DN 25. Die einfache Inbetriebnahme durch automatische Hubanpassung und die Möglichkeit der mechanischen Handverstellung unterstreichen die anwenderfreundliche Konzeption dieses 24 V AC Stellantriebs.
