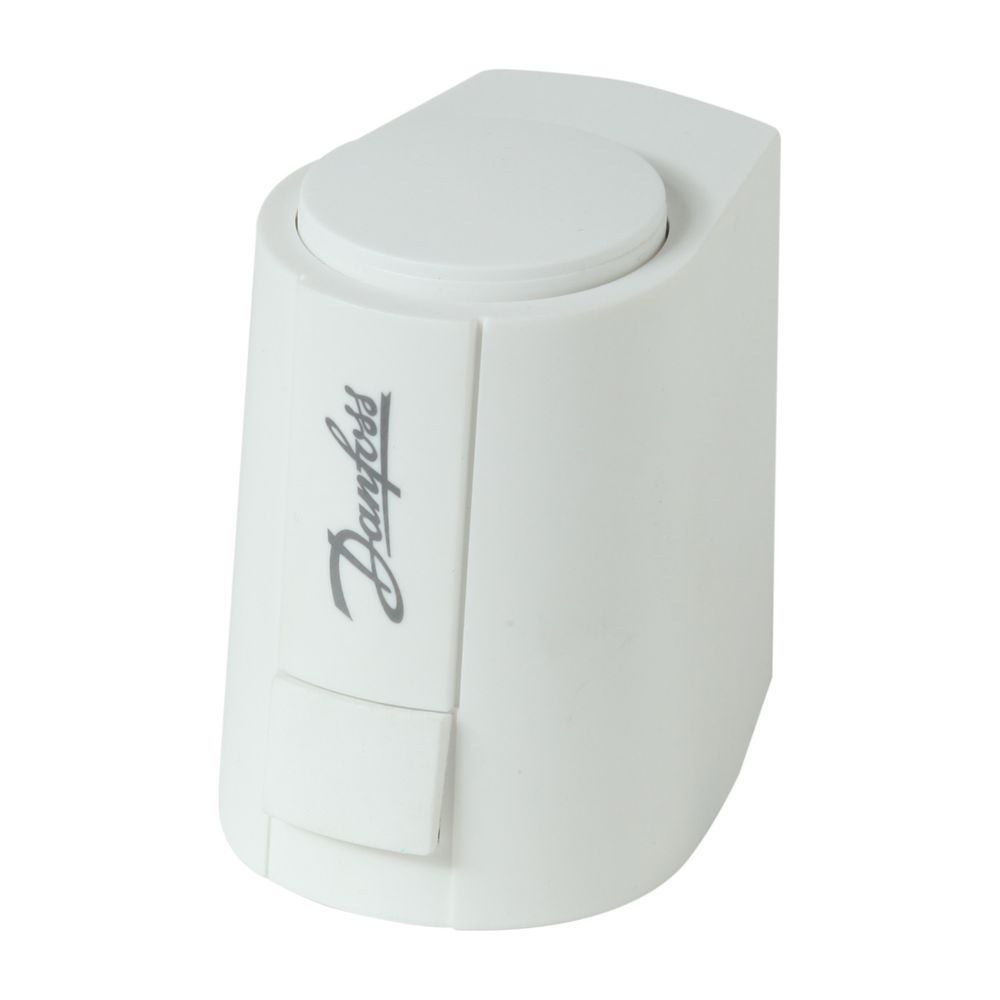

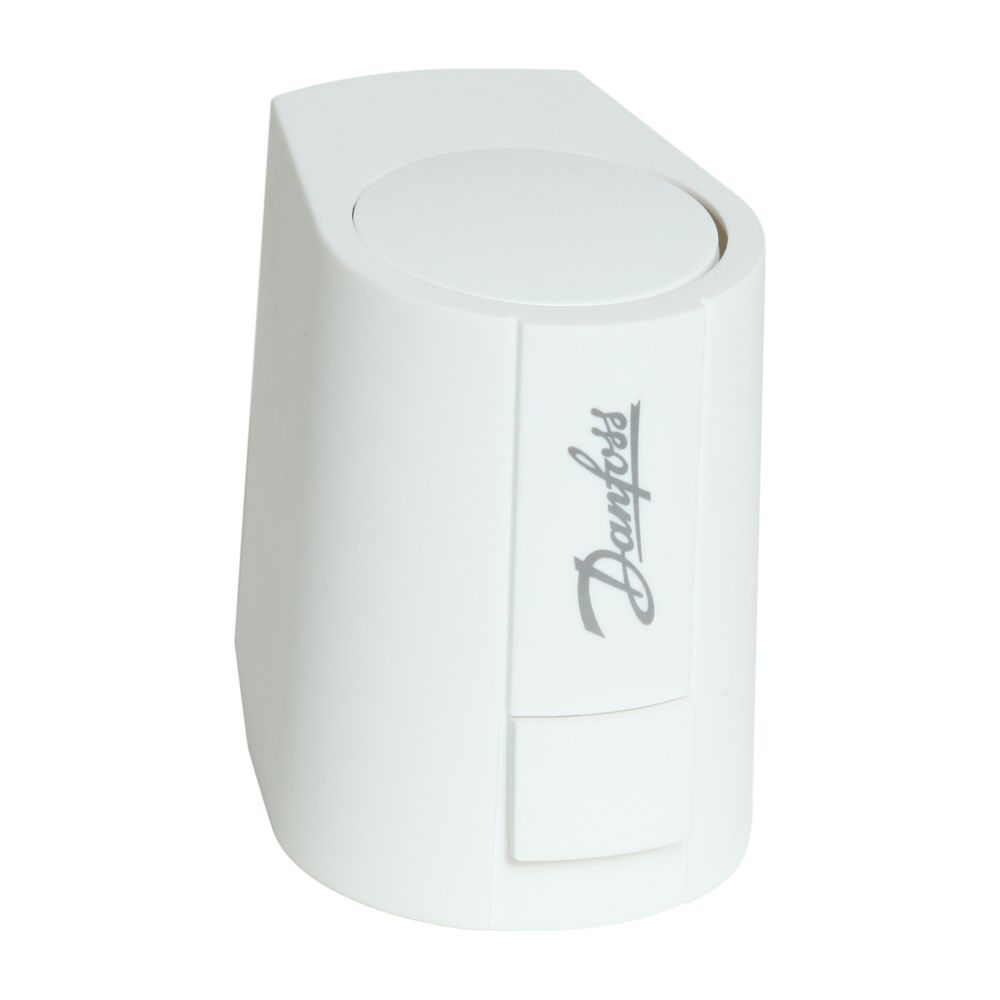

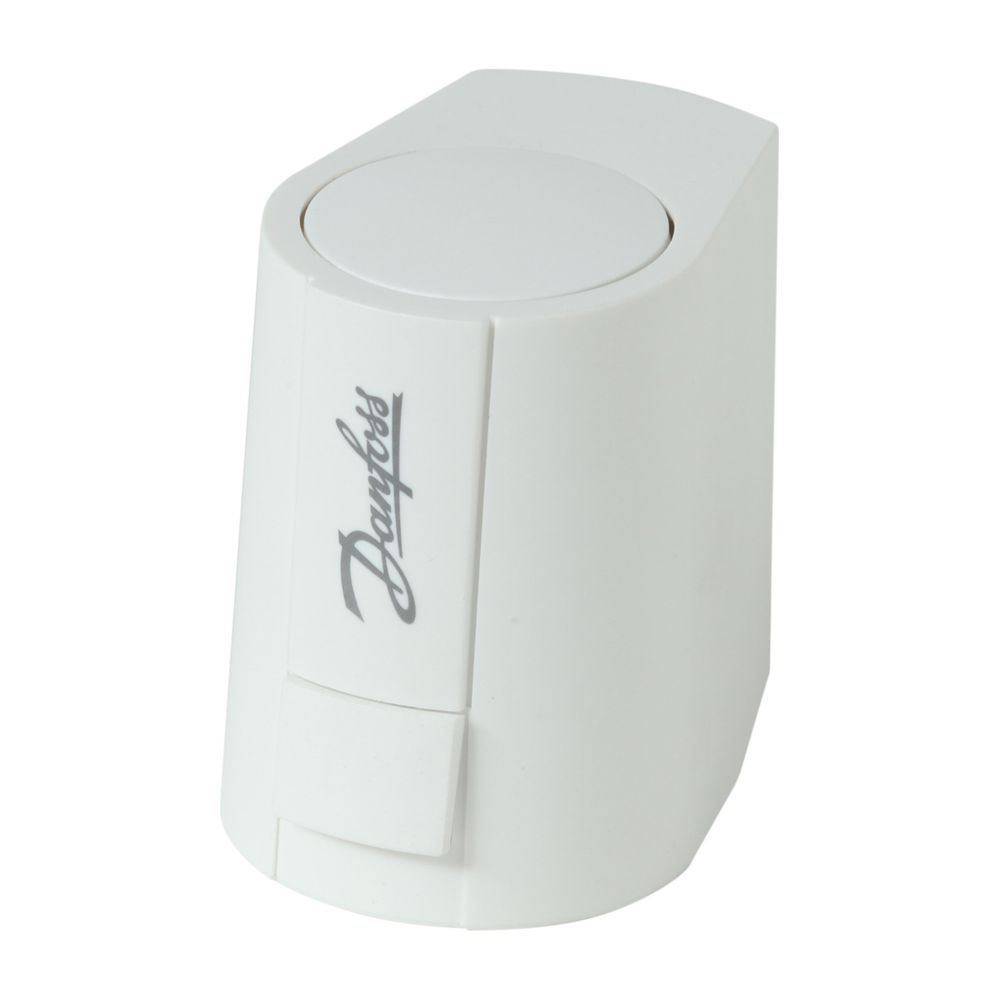

Danfoss Stellantrieb ABNM A5 (LOG) normal geschlossen (NC), 6,5mm, VA41, 24 VDC, ohne Kabel

Der Danfoss Stellantrieb ABNM A5 (LOG) ist ein thermischer Stellantrieb, der speziell für AB-QM Ventile der Nennweiten DN10 bis DN32 entwickelt wurde. Er zeichnet sich durch eine logarithmische Kennlinie und eine stromlos geschlossene (NC) Funktion aus. Ideal für präzise Regelungsaufgaben in Heizungs-, Klima- und Lüftungsanlagen, wird dieser Stellantrieb mit einer Spannungsversorgung von 24 V DC und einem Steuersignal von 0 - 10 V DC betrieben und inklusive Adapter VA 41 geliefert.

Wie arbeitet der Danfoss Stellantrieb ABNM A5 (LOG)?

Der Stellantrieb steuert Ventile durch eine elektrische Ansteuerung mit einem Steuersignal von 0 bis 10 V DC. Die mittlere Stellzeit beträgt 30 Sekunden pro Millimeter Hub, bei einer Hublänge von 6,5 mm. Eine Stellkraft von 100 N ermöglicht eine zuverlässige Betätigung der Ventile. Die stromlos geschlossene Bauweise bedeutet, dass das Ventil im stromlosen Zustand geschlossen ist und sich bei Anlegen der Spannung öffnet. Eine Stellungsanzeige ist zur Überwachung der Ventilstellung vorhanden.

Welche technischen Merkmale und Schutzarten bietet der Stellantrieb?

Der ABNM A5 (LOG) ist mit der Schutzart IP54 ausgestattet, die Schutz gegen Staub und Spritzwasser bietet. Die maximale Umgebungstemperatur für den Betrieb liegt bei 60 °C. Das Gerät wird ohne Kabel geliefert und ist für eine unkomplizierte Installation konzipiert, da keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Eine Handverstellung ist nicht integriert.

Für welche Ventile ist der Stellantrieb geeignet?

Dieser Stellantrieb ist speziell für Danfoss AB-QM Ventile mit Nennweiten von DN10 bis DN32 ausgelegt. Die logarithmische Kennlinie unterstützt eine feinfühlige und präzise Regelung des Durchflusses, was insbesondere in Heizungs- und Kühlkreisläufen von Bedeutung ist, wo variable Anforderungen an die Durchflussmenge bestehen.

Technische Daten

• Spannungsversorgung: 24 V DC
• Steuersignal: 0 - 10 V DC
• Leistungsaufnahme: 0,4 W
• Mittlere Stellzeit: 30 s/mm
• Stellkraft: 100 N
• Umgebungstemperatur: 60 °C
• Schutzart: IP54
• Hublänge: 6,5 mm
• Bauhöhe: 52 mm
• Baulänge: 76 mm

Der Danfoss Stellantrieb ABNM A5 (LOG) bietet eine präzise und zuverlässige Regelung für AB-QM Ventile. Seine Eigenschaften wie die logarithmische Kennlinie, die stromlos geschlossene (NC) Funktion und die 24 V DC Spannungsversorgung mit 0 - 10 V DC Steuersignal machen ihn zu einer effizienten Lösung für moderne Heizungs-, Klima- und Lüftungssysteme. Die robuste Bauweise mit IP54 Schutzart und eine Stellkraft von 100 N ermöglichen einen dauerhaften Betrieb.

Lieferumfang

• 1x Danfoss Stellantrieb ABNM A5 (LOG)
• 1x Adapter VA 41
