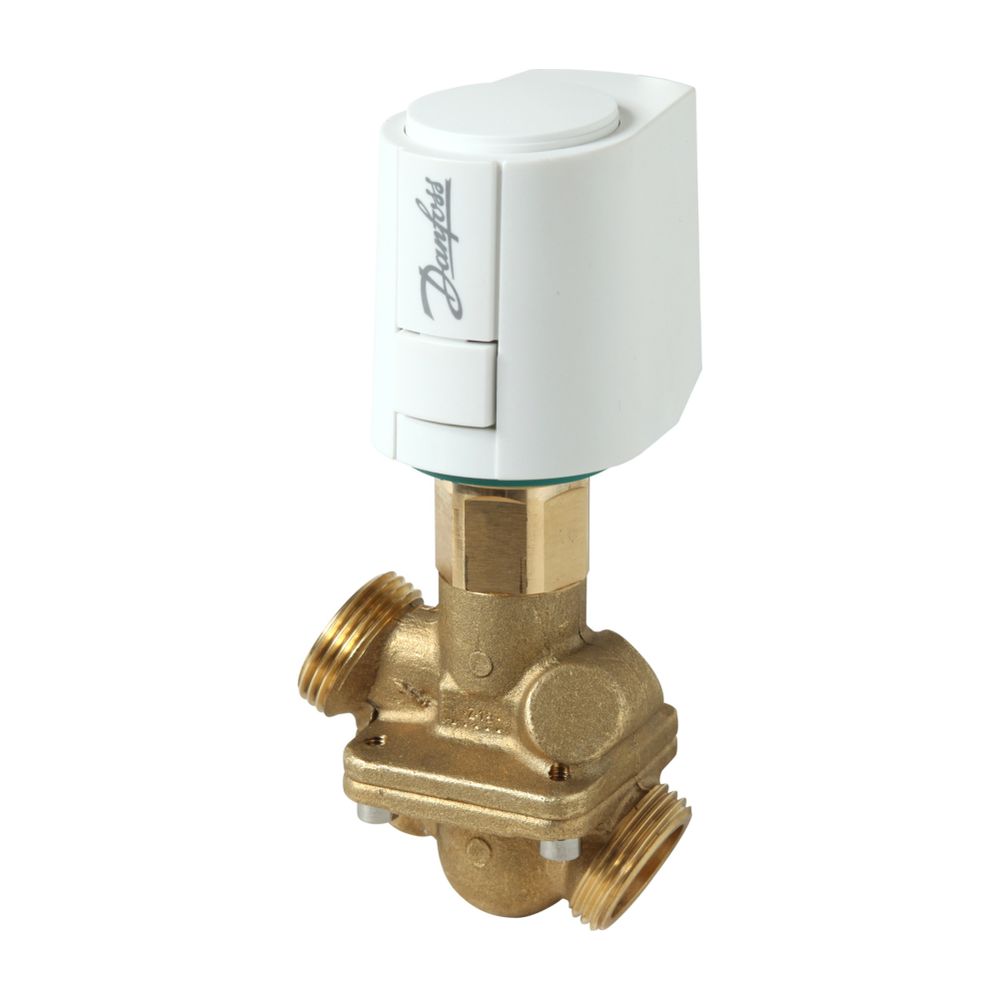

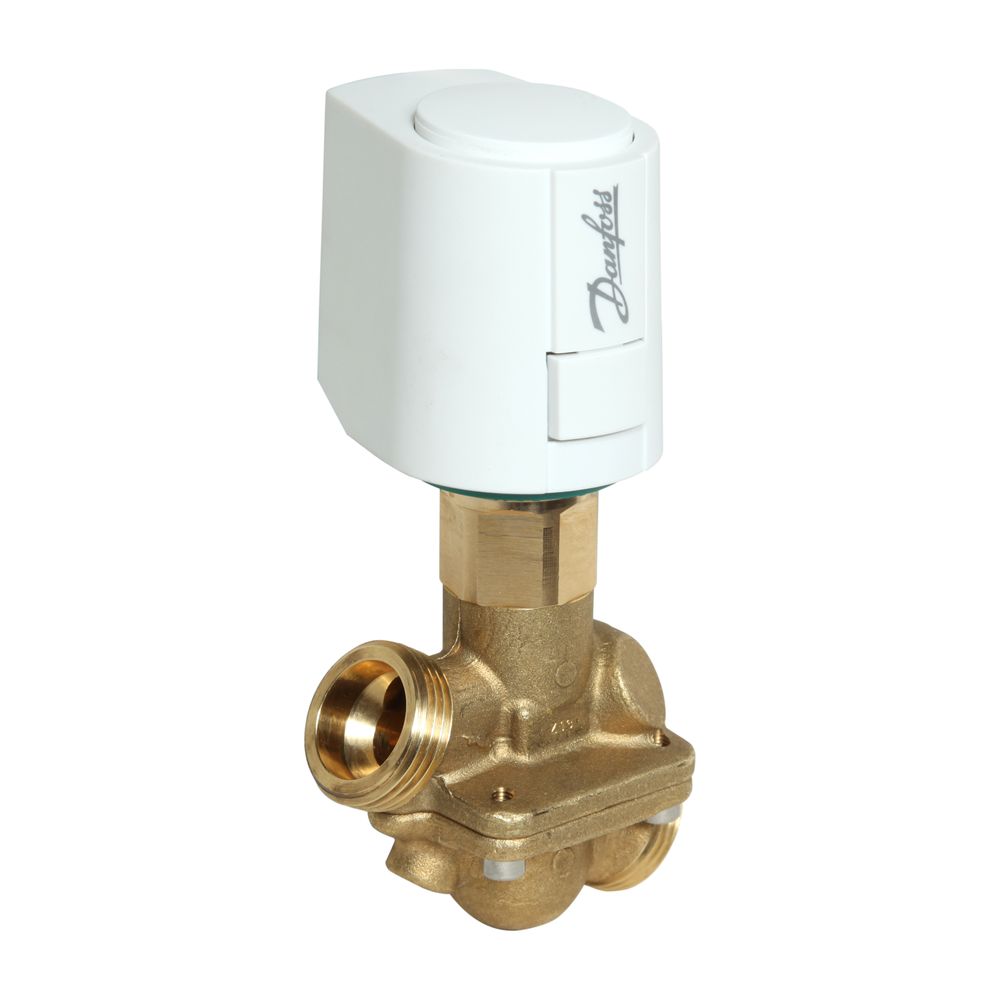

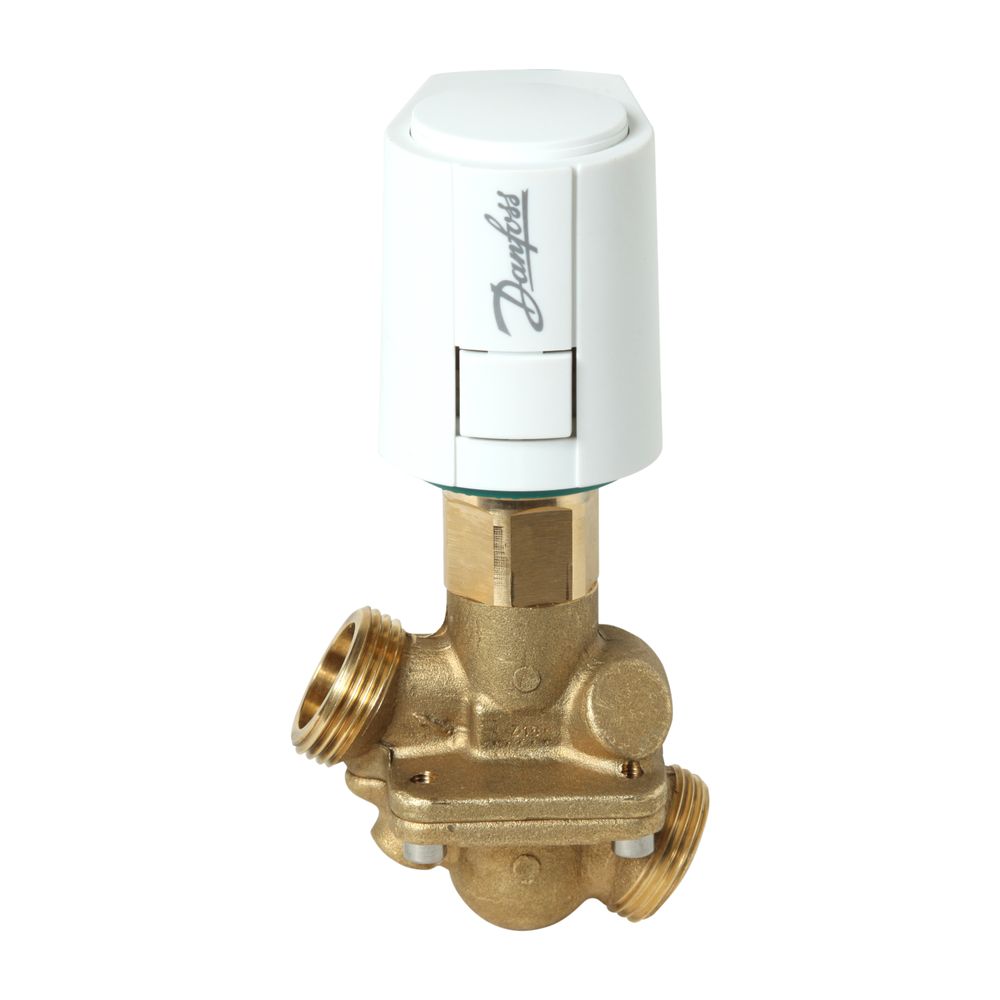

Danfoss Stellantrieb ABNM A5 (LIN) normal geschlossen (NC) / inklusive VA 41, 24V, 50Hz, ohne Kabel

Der Danfoss Thermische Stellantrieb ABNM A5 (LIN) ist eine zuverlässige Komponente für die präzise Regelung von AB-QM Ventilen der Größen DN10 bis DN32. Dieser normal geschlossene (NC) Stellantrieb arbeitet mit einer linearen Kennlinie und wird mit 24 V AC versorgt. Er ist für Anwendungen konzipiert, die eine automatische und effiziente Ventilsteuerung erfordern, beispielsweise in Heizungs-, Klima- und Lüftungssystemen.

Welche Funktionen bietet der Danfoss Stellantrieb ABNM A5?

Der Danfoss Stellantrieb ABNM A5 ist als stromlos geschlossenes (NC) Gerät ausgeführt, was bedeutet, dass das Ventil bei fehlender Spannung geschlossen ist. Eine integrierte Stellungsanzeige ermöglicht die visuelle Kontrolle des aktuellen Ventilzustands. Der Stellantrieb verfügt über eine automatische Huberkennung und ist mit Wachs gefüllt, was zu seiner Funktionsweise beiträgt. Ein Adapter VA 41 ist im Lieferumfang enthalten, um die Montage zu erleichtern. Eine manuelle Handverstellung ist bei diesem Modell nicht vorgesehen.

Für welche Ventile ist der Stellantrieb geeignet?

Dieser thermische Stellantrieb ist speziell für den Einsatz mit Danfoss AB-QM Ventilen der Nennweiten DN10 bis DN32 konzipiert. Dies stellt eine präzise und zuverlässige Regelung in Systemen sicher, die eine präzise Ventilbetätigung erfordern. Die Kompatibilität mit diesen Ventiltypen macht ihn zu einer passenden Lösung für eine Vielzahl von Anwendungen in der Gebäudetechnik.

Wie erfolgt die elektrische Anbindung und Steuerung?

Die Spannungsversorgung des Danfoss Stellantriebs ABNM A5 erfolgt über 24 V AC bei 50 Hz. Die Steuerung wird über ein 0-10 V DC Signal realisiert, was eine feinfühlige und proportionale Regelung ermöglicht. Die Leistungsaufnahme beträgt 0,4 W. Es ist zu beachten, dass der Stellantrieb ohne Kabel geliefert wird, was Flexibilität bei der Installation der Kabellänge bietet.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Danfoss Stellantrieb ABNM A5 bietet eine Stellkraft von 100 N und eine mittlere Stellzeit von 30 s/mm. Die maximale Umgebungstemperatur für den Betrieb beträgt 60 °C. Mit der Schutzart IP54 ist das Gerät gegen Staub und Spritzwasser geschützt, was den Einsatz in verschiedenen Umgebungen ermöglicht. Die Hublänge beträgt 5, die Bauhöhe 50 und die Baulänge 75.

Technische Daten

• Spannungsversorgung: 24 V AC
• Steuerspannung: 0 - 10 V DC
• Leistungsaufnahme: 0,4 W
• Stellkraft: 100 N
• Mittlere Stellzeit: 30 s/mm
• Umgebungstemperatur: 60 °C (max.)
• Schutzart: IP54
• Hublänge: 5
• Bauhöhe: 50
• Baulänge: 75

Der Danfoss Stellantrieb ABNM A5 (LIN) ist eine effiziente Lösung für die automatisierte Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Seine Ausführung als normal geschlossener (NC) Stellantrieb mit 24 V AC Spannungsversorgung und 0-10 V DC Steuersignal ermöglicht eine präzise und zuverlässige Regelung. Die robuste Bauweise mit Schutzart IP54 und einer Stellkraft von 100 N unterstreicht die Langlebigkeit und Funktionalität dieses thermischen Stellantriebs.

Lieferumfang

• 1x Danfoss Thermischer Stellantrieb ABNM A5 (LIN)
• 1x Adapter VA 41
