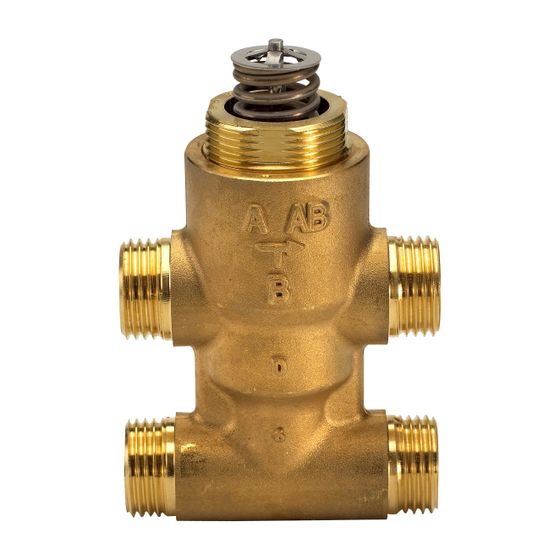

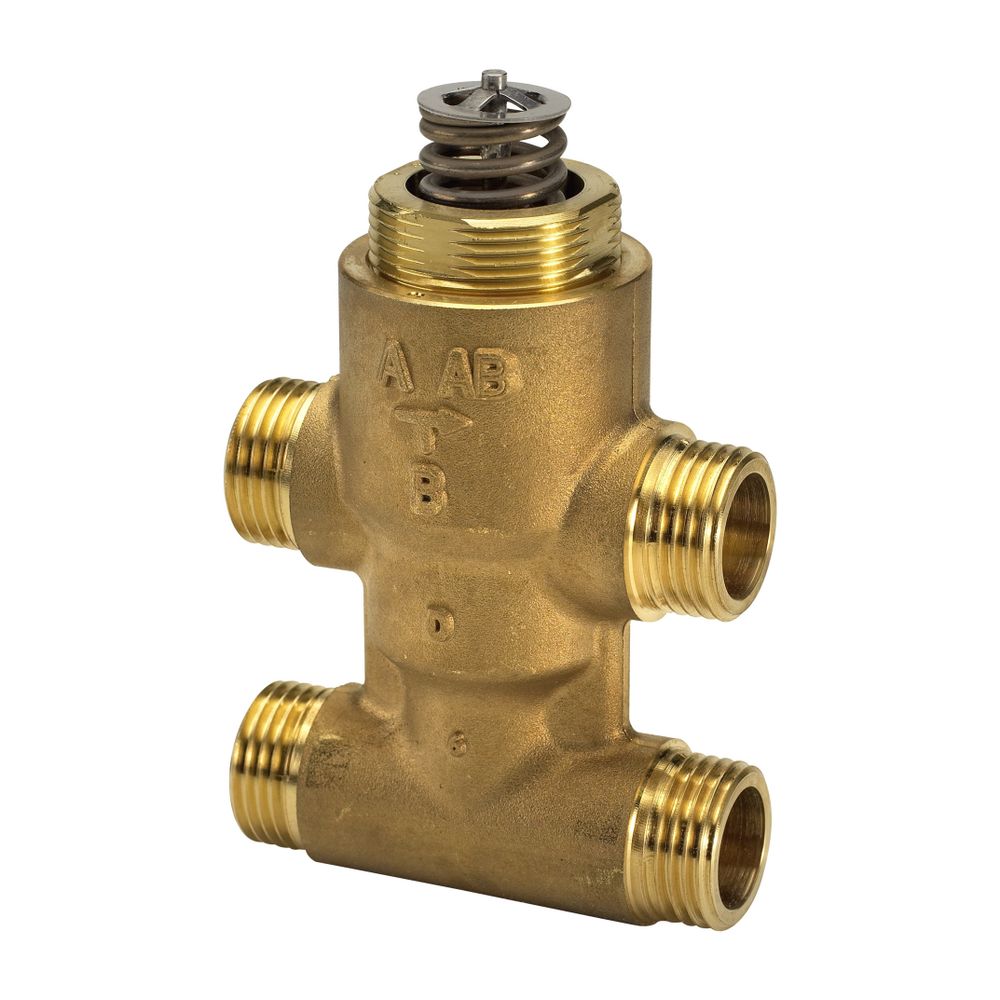

Danfoss 4-Wege-Ventil VZ4 DN 15, Kvs 2,5

Der Danfoss 4-Wege-Ventil VZ4 DN 15 mit einem Kvs-Wert von 2,5 m³/h ist ein robustes Mischventil, das speziell für den Einsatz mit Danfoss Stellantrieben der Serien AMV(E)130(H), AMV(E)140(H) und AMV(E)13SU konzipiert wurde. Dieses Ventil ist für Nenndruckstufe PN 16 ausgelegt und bietet eine präzise Regelung in einem Temperaturbereich von 2 bis 120 °C. Es verfügt über ein Außengewinde nach ISO 228/1 und ist aus hochwertigen Materialien wie entzinkungsfreiem Messing und rostfreiem Edelstahl gefertigt.

Wofür ist das Danfoss VZ4 Ventil geeignet?

Das Danfoss 4-Wege-Ventil VZ4 dient als Mischventil und ist für Anwendungen konzipiert, die eine präzise Temperatur- und Volumenstromregelung erfordern. Es ist optimal auf die Verwendung mit den Danfoss Stellantrieben AMV(E)130(H), AMV(E)140(H) und AMV(E)13SU abgestimmt. Die Anschlussgröße G1/2 mit Außengewinde nach ISO 228/1 ermöglicht eine flexible Integration in bestehende Systeme. Eine aufgeschraubte Kunststoffkappe ist im Lieferumfang enthalten und ermöglicht eine Mengenbegrenzung, wenn das Ventil ohne elektrischen Stellantrieb betrieben wird.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventil ist für eine Nenndruckstufe von PN 16 ausgelegt und besitzt einen Nenndurchmesser von DN 15. Der kvs-Wert für den Durchgang A-AB beträgt 2,5 m³/h, während der kvs-Wert für B-AB bei 1,6 m³/h liegt. Die Ventilkennlinie ist logarithmisch, die Mischungskennlinie linear. Ein Stellverhältnis von mindestens 1:50 ermöglicht eine feinfühlige Regelung. Die Leckrate ist mit 0,05 % des kvs-Werts für A-AB und 1 % des kvs-Werts für B-AB gering, was zu einem effizienten Betrieb beiträgt. Der Temperaturbereich erstreckt sich von 2 bis 120 °C.

Aus welchen Materialien besteht das Ventil?

Für eine lange Lebensdauer und hohe Zuverlässigkeit sind die Komponenten des Danfoss VZ4 Ventils aus widerstandsfähigen Materialien gefertigt. Das Gehäuse und der Kegel bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), welches Korrosion vorbeugt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, was zusätzliche Stabilität und Beständigkeit sicherstellt. Die Stopfbuchse besteht aus EPDM, einem Material, das für seine gute Dichtigkeit und Temperaturbeständigkeit bekannt ist.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruckstufe: PN 16
• kvs-Wert (A-AB): 2,5 m³/h
• kvs-Wert (B-AB): 1,6 m³/h
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: min. 1:50
• Anschlussgröße: G1/2
• Ventilkennlinie: logarithmisch
• Mischungskennlinie: linear
• Gehäusematerial: Entzinkungsfreies Messing (CuZn36Pb2As)

Das Danfoss 4-Wege-Ventil VZ4 DN 15 mit einem kvs-Wert von 2,5 m³/h bietet eine zuverlässige und präzise Regelung für Heizungs- und Klimaanlagen. Die robuste Konstruktion aus entzinkungsfreiem Messing und rostfreiem Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 120 °C und einer Nenndruckstufe von PN 16, stellt eine langlebige Lösung dar. Die Kompatibilität mit spezifischen Danfoss Stellantrieben und die geringe Leckrate unterstreichen die Effizienz dieses Mischventils.

Lieferumfang

• 1x Danfoss 4-Wege-Ventil VZ4 DN 15
• 1x Aufgeschraubte Kunststoffkappe
