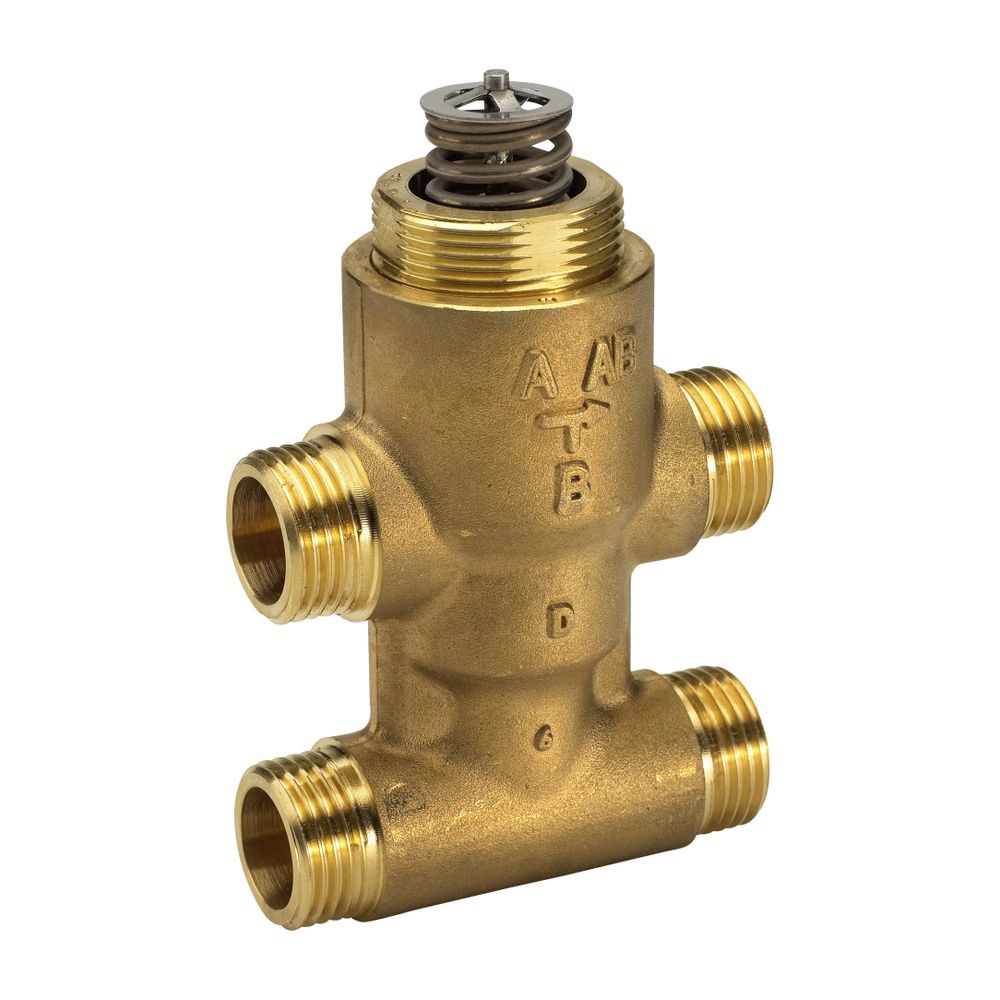

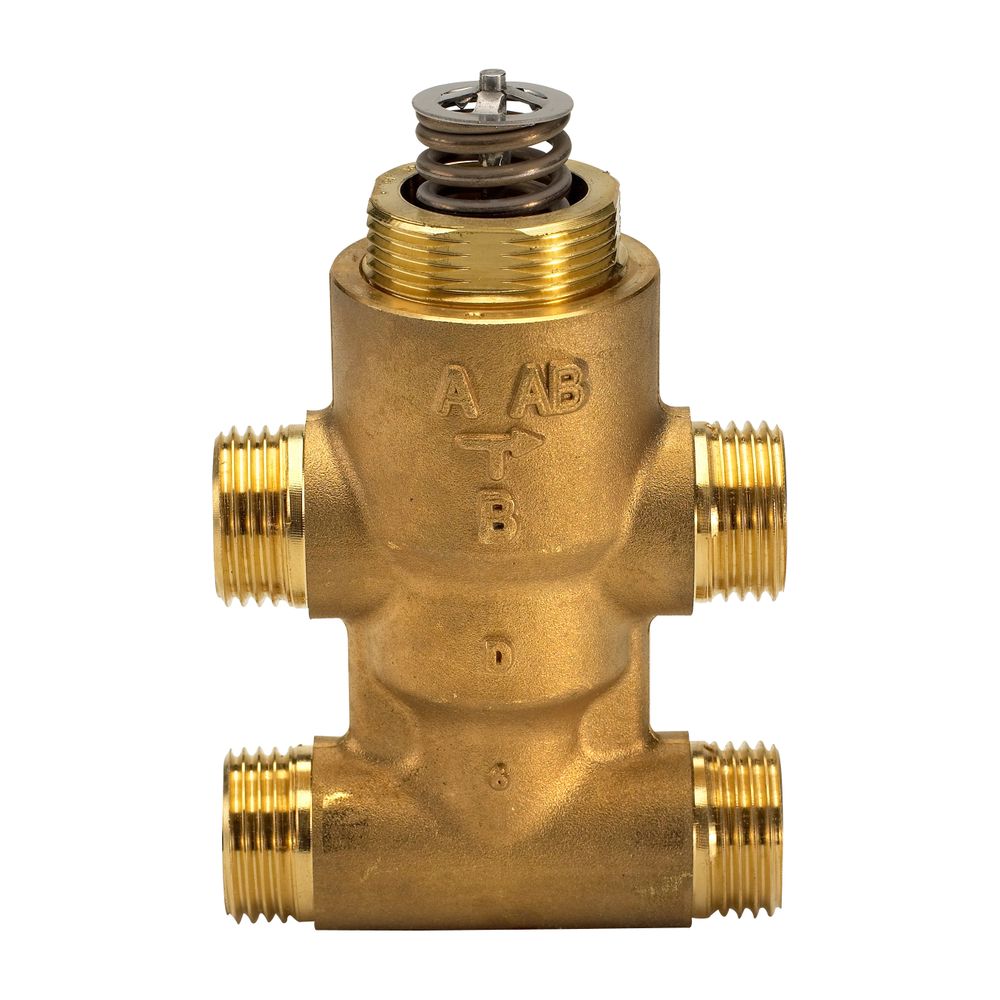

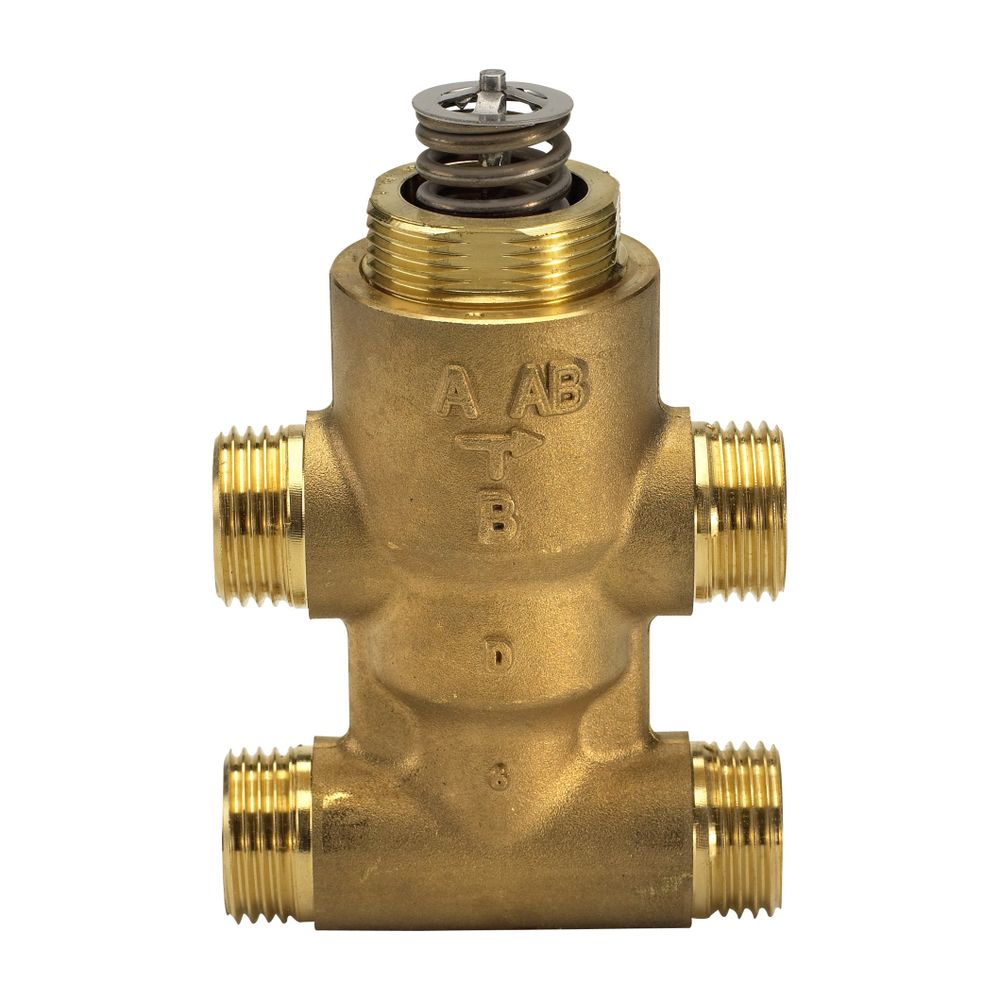

Danfoss 4-Wege-Ventil VZ4 DN 15, Kvs 0,25

Das Danfoss 4-Wege-Ventil VZ4 DN 15 mit einem kvs-Wert von 0,25 ist ein Mischventil mit Außengewinde. Es ist für den Einsatz mit Danfoss Stellantrieben der Typen AMV(E)130(H), AMV(E)140(H) und AMV(E)13SU konzipiert und eignet sich für Regelungsaufgaben in Fernwärmeanwendungen.

Wie ist das Danfoss 4-Wege-Ventil VZ4 konstruiert?

Das Ventilgehäuse und der Kegel bestehen aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Korrosionsbeständigkeit bietet. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während die Stopfbuchse aus EPDM besteht. Diese Materialkombination ermöglicht eine langlebige und robuste Bauweise, die den Anforderungen in der Haustechnik gerecht wird.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Ventil verfügt über Außengewindeanschlüsse nach ISO 228/1 mit der Anschlussgröße G1/2. Es ist für eine Nenndruckstufe von PN 16 ausgelegt und besitzt einen Nenndurchmesser von DN 15. Die kvs-Werte betragen jeweils 0,25 m3/h für die Wege A-AB und B-AB, was eine präzise Durchflussregelung ermöglicht.

Wie sind die Regel- und Mischungskennlinien des Ventils?

Die Ventilkennlinie ist logarithmisch ausgelegt, während die Mischungskennlinie linear verläuft. Das Stellverhältnis liegt bei mindestens 1:50, was eine feine und genaue Regelung des Durchflusses ermöglicht. Die Leckrate beträgt 0,05 % des kvs-Werts für den Weg A-AB und 1 % des kvs-Werts für den Weg B-AB.

Welche besonderen Merkmale bietet das Ventil im Betrieb?

Das Ventil wird mit einer aufgeschraubten Kunststoffkappe geliefert, die eine Mengenbegrenzung ermöglicht, wenn das Ventil ohne elektrischen Stellantrieb betrieben wird. Dadurch kann der Durchfluss auch manuell begrenzt werden, was die Flexibilität im Einsatz erhöht.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 15
• kvs-Wert (A-AB): 0,25 m3/h
• kvs-Wert (B-AB): 0,25 m3/h
• Ventilkennlinie: logarithmisch
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate: A-AB = 0,05 % von kvs / B-AB = 1 % des kvs-Werts
• Anschluss: G1/2 Außengewinde nach ISO 228/1

Das Danfoss 4-Wege-Ventil VZ4 DN 15 mit einem kvs-Wert von 0,25 bietet eine präzise und zuverlässige Regelung für Fernwärmeanwendungen. Die Kombination aus hochwertigen Werkstoffen und durchdachter Konstruktion ermöglicht einen Temperaturbereich von 2 bis 120 °C sowie eine feine Durchflusssteuerung mit einem Stellverhältnis von mindestens 1:50. Es stellt eine geeignete Komponente für den Einsatz in modernen Heiz- und Kühlsystemen dar.
