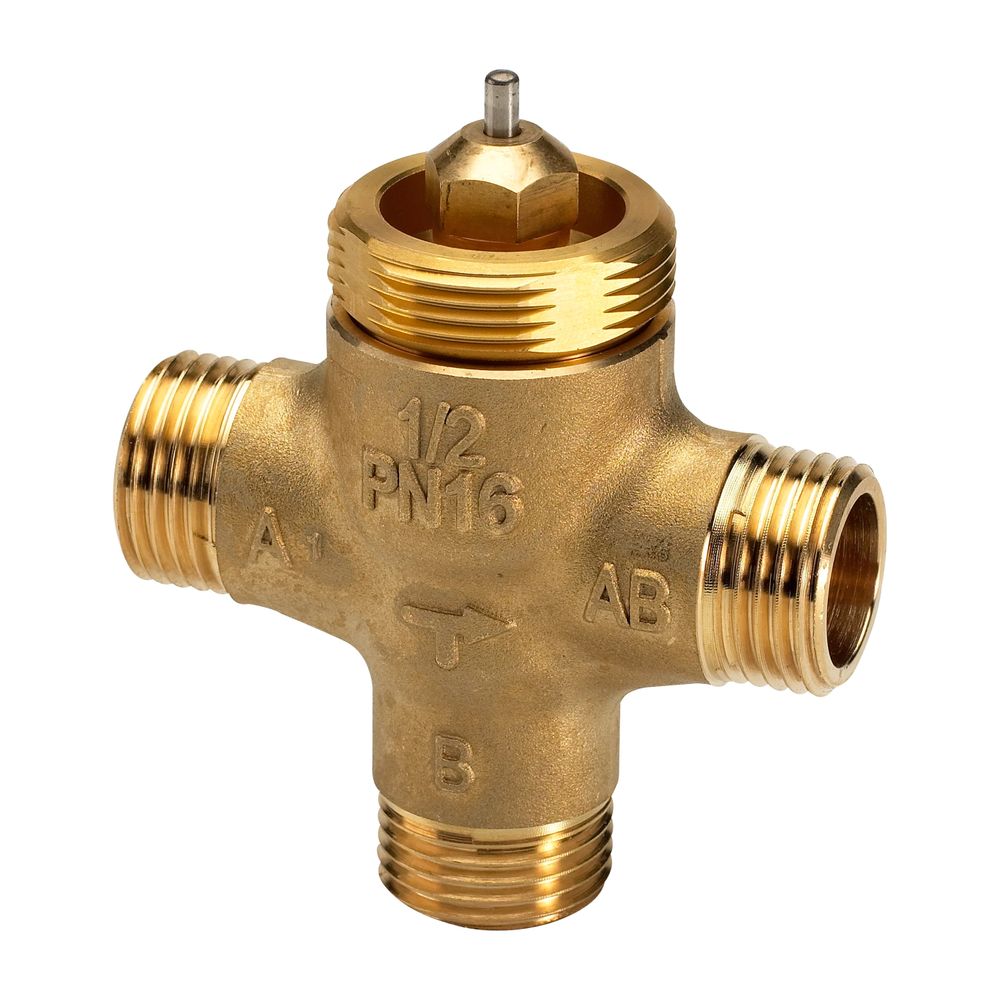

Danfoss 3-Wege-Ventil VZL 3 DN 20, Kvs 3,5/2,5

Das Danfoss 3-Wege-Ventil VZL 3 DN 20 ist ein Mischventil mit Außengewinde, das speziell für den Einsatz mit Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) konzipiert ist. Es eignet sich für Anwendungen in der Fernwärme und ist Teil der Motorregelventile-Serie von Danfoss. Das Ventil zeichnet sich durch seine robuste Bauweise und präzise Regelung aus.

Wie ist das Danfoss 3-Wege-Ventil konstruiert?

Das Gehäuse des Ventils besteht aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Korrosionsbeständigkeit ermöglicht. Die Ventilstange besteht aus rostfreiem Edelstahl, während der Kegel ebenfalls aus entzinkungsfreiem Messing besteht. Die Stopfbuchse ist aus EPDM hergestellt. Eine aufgeschraubte Kunststoffkappe ermöglicht die Mengenbegrenzung bei Betrieb ohne elektrischen Stellantrieb. Der Anschluss erfolgt über ein Außengewinde nach ISO 228/1 mit der Größe G3/4.

Welche technischen Eigenschaften besitzt das Ventil?

Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und hat einen Nenndurchmesser von DN 20. Die kvs-Werte betragen 3,5 m³/h für den Anschluss A-AB und 2,5 m³/h für B-AB. Sowohl die Ventil- als auch die Mischungskennlinie sind linear ausgelegt, was eine gleichmäßige Durchflussregelung ermöglicht. Der Temperaturbereich liegt zwischen 2 und 120 °C. Das Stellverhältnis beträgt mindestens 1:50, was eine feine Regelbarkeit bietet. Die Leckrate beträgt maximal 0,05 % des kvs-Werts für A-AB und maximal 1 % für B-AB.

Für welche Anwendungen ist das Danfoss 3-Wege-Ventil geeignet?

Das Ventil ist ideal für den Einsatz in Fernwärmeanlagen und anderen Heizungs- und Kühlkreisläufen, bei denen eine präzise Mischregelung erforderlich ist. Es kann mit verschiedenen Stellantrieben kombiniert werden, um eine automatisierte und effiziente Steuerung der Durchflussmengen zu ermöglichen.

Wie erfolgt die Montage und der Anschluss?

Das Ventil verfügt über ein Außengewinde nach ISO 228/1 mit der Anschlussgröße G3/4, was eine einfache und standardisierte Installation ermöglicht. Es ist keine besondere Verarbeitungstechnik oder spezielles Werkzeug erforderlich, was die Montage erleichtert.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 20
• kvs-Wert (A-AB): 3,5 m³/h
• kvs-Wert (B-AB): 2,5 m³/h
• Ventilkennlinie: linear
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % von kvs
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts

Das Danfoss 3-Wege-Ventil VZL 3 DN 20 bietet eine zuverlässige und präzise Regelung von Durchflussmengen in Heizungs- und Fernwärmeanlagen. Mit einem kvs-Wert von 3,5 m³/h und einem Temperaturbereich bis 120 °C ist es für vielfältige Anwendungen geeignet und lässt sich einfach montieren. Die hochwertigen Werkstoffe sorgen für Langlebigkeit und Beständigkeit im Betrieb.
