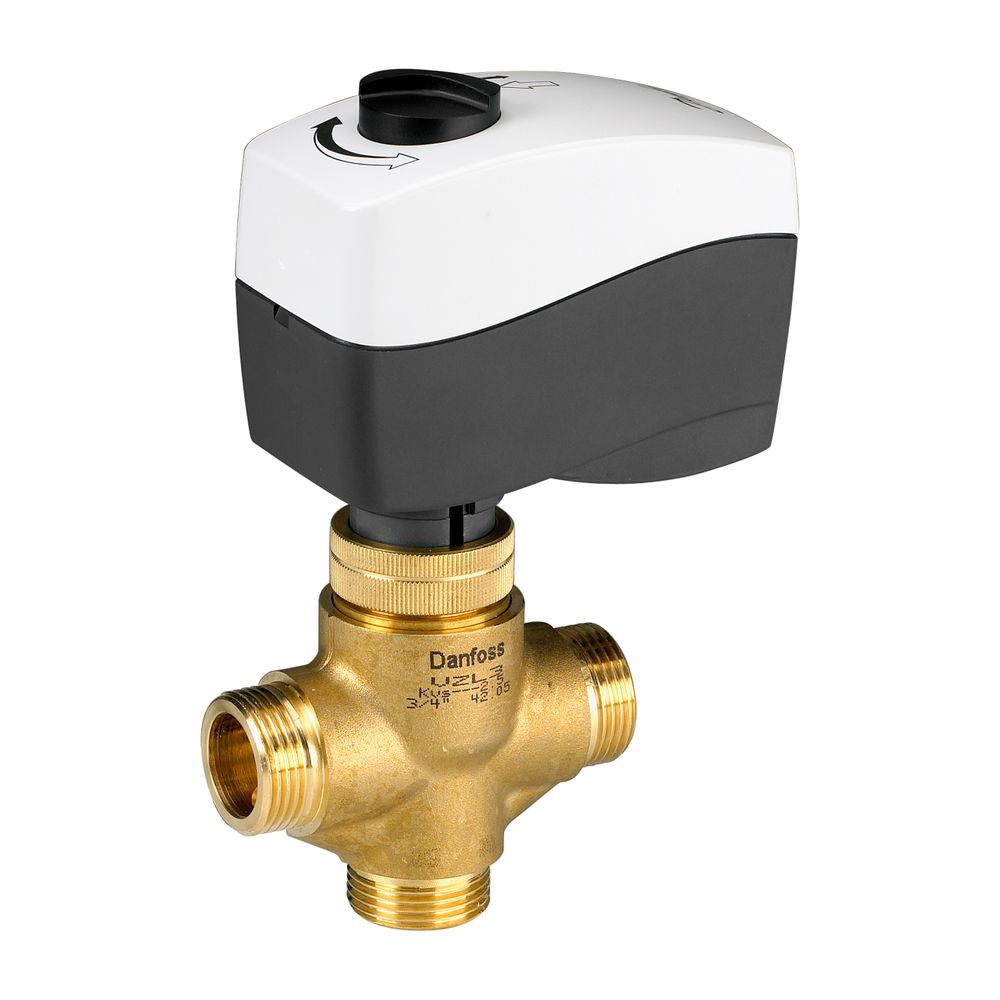

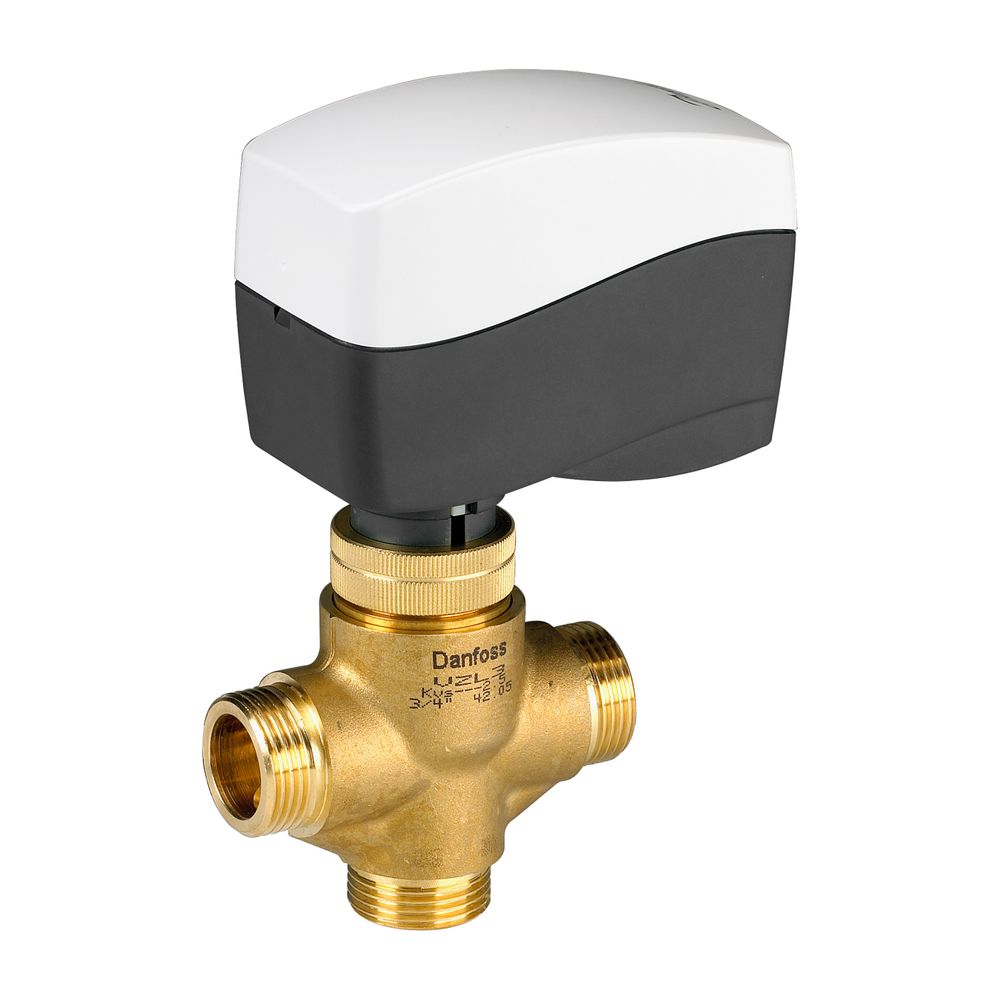

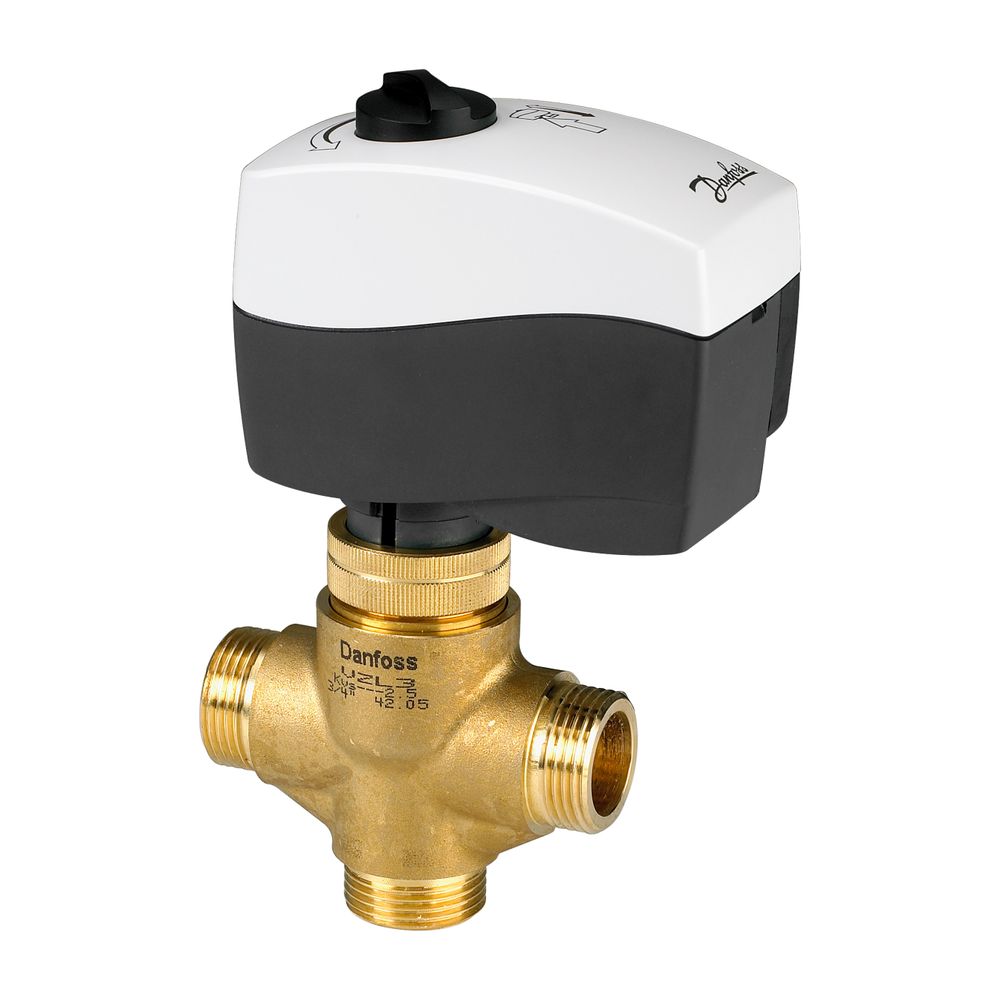

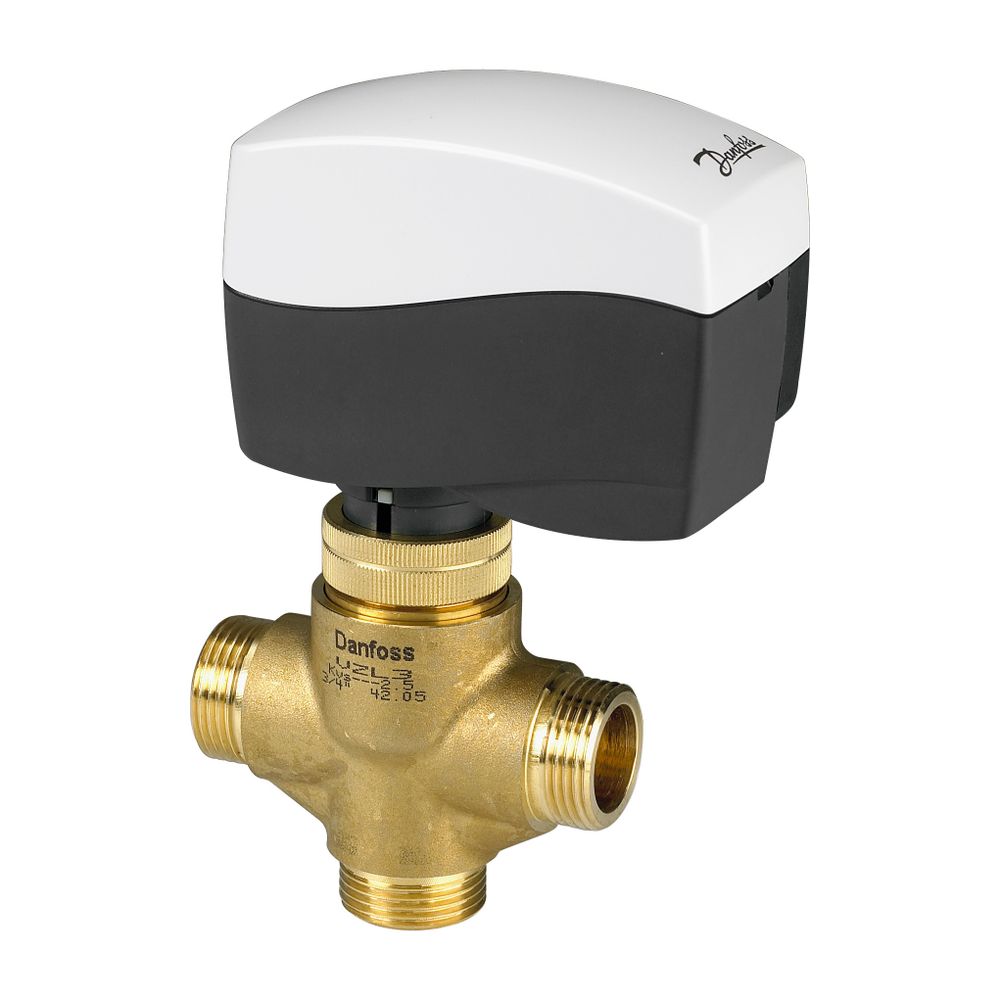

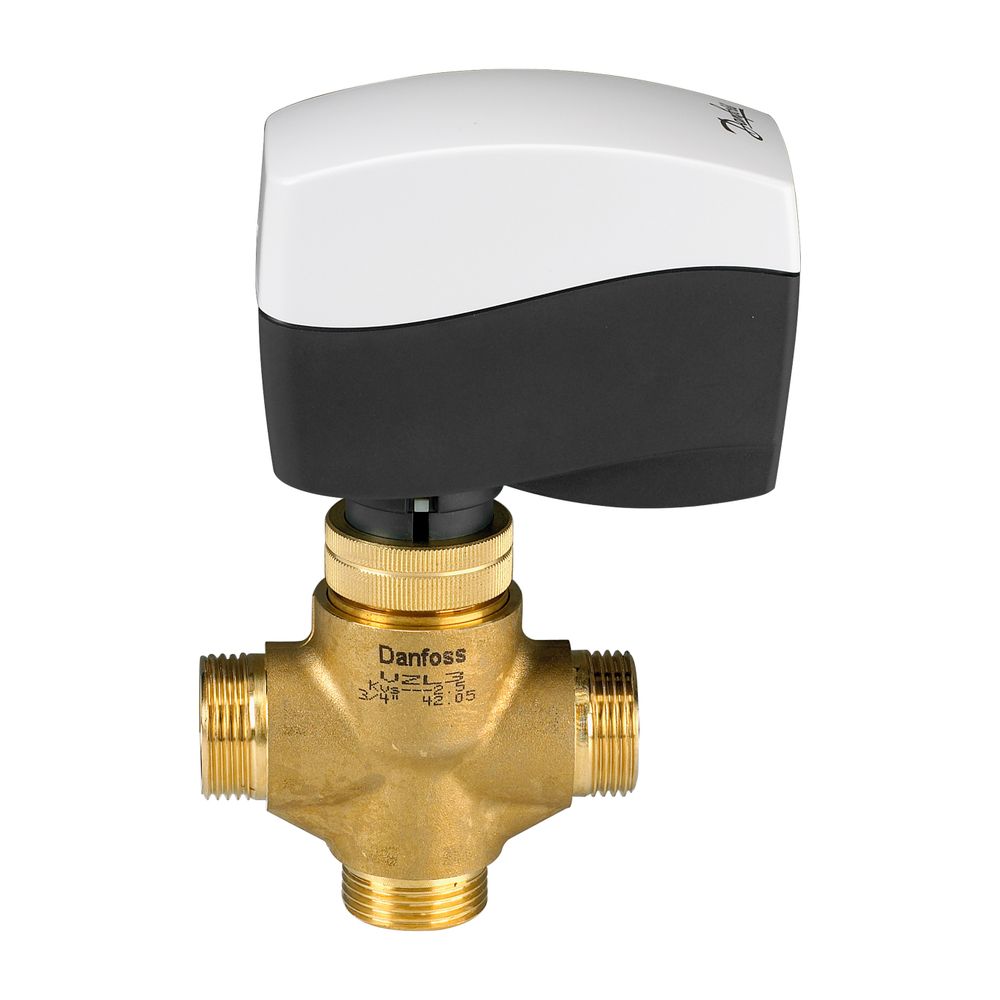

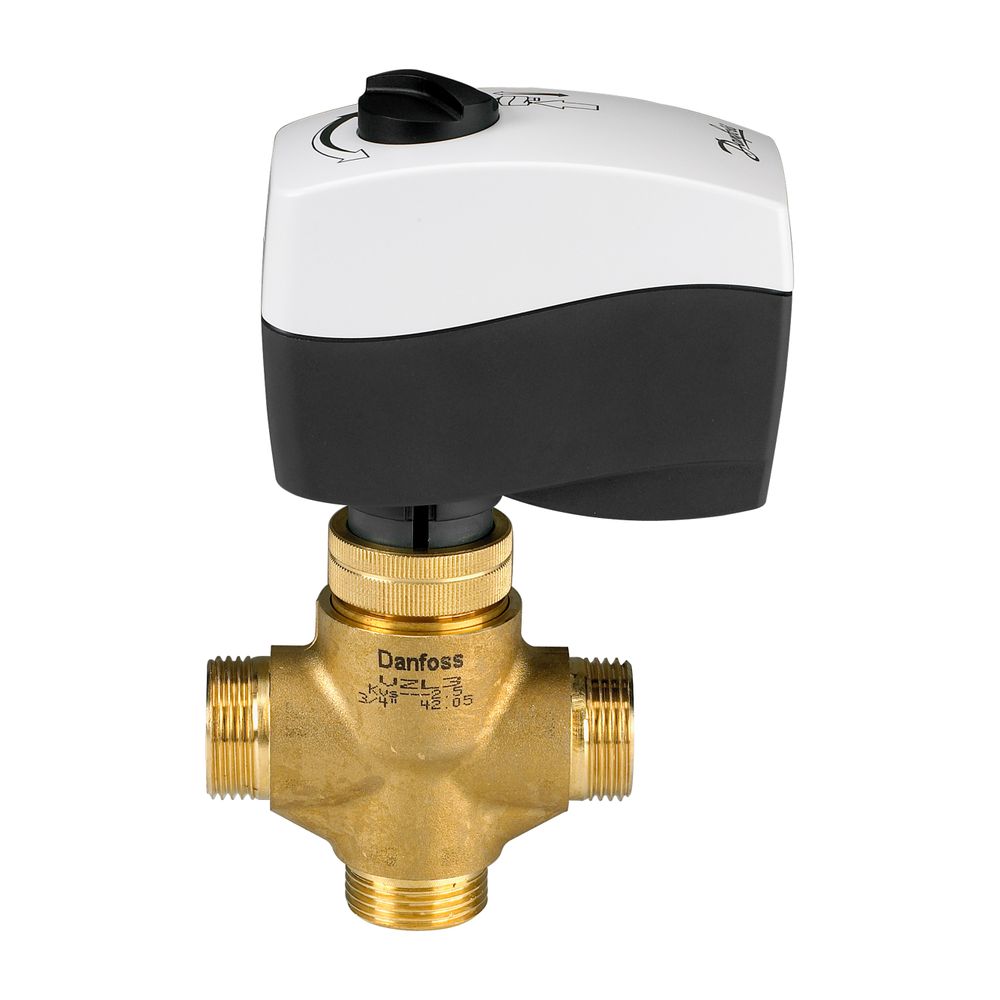

Danfoss 3-Wege-Ventil VZL 3 DN 20, Kvs 2,5/1,6

Das Danfoss 3-Wege-Ventil VZL 3 DN 20 ist ein Mischventil mit Außengewinde, das für den Einsatz mit verschiedenen Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) konzipiert ist. Es eignet sich für Anwendungen in der Fernwärme und zeichnet sich durch seine lineare Ventil- und Mischungskennlinie sowie einen breiten Temperaturbereich von 2 bis 120 °C aus.

Welche technischen Eigenschaften bietet das Danfoss 3-Wege-Ventil VZL 3?

Das Ventil verfügt über eine Nenndruckstufe von PN 16 und einen Nenndurchmesser von DN 20. Die kvs-Werte betragen 2,5 m³/h für den Anschluss A-AB und 1,6 m³/h für B-AB. Das Stellverhältnis liegt bei mindestens 1:50, was eine präzise Regelung ermöglicht. Die Leckrate ist mit A-AB kleiner oder gleich 0,05 % des kvs-Werts und B-AB kleiner oder gleich 1 % des kvs-Werts sehr gering. Der maximale Differenzdruck in geöffneter Stellung beträgt 10. Die Hublänge des Ventils beträgt 2,8.

Aus welchen Materialien besteht das Ventil und wie ist es konstruiert?

Das Gehäuse und der Kegel des Ventils sind aus entzinkungsfreiem Messing (CuZn36Pb2As) gefertigt. Die Ventilstange besteht aus rostfreiem Edelstahl, während die Stopfbuchse aus EPDM gefertigt ist. Das Ventil ist mit einem Außengewinde nach ISO 228/1 und einer Anschlussgröße G3/4 ausgestattet. Eine aufgeschraubte Kunststoffkappe ist für die Mengenbegrenzung bei Betrieb ohne elektrischen Stellantrieb enthalten.

Wie erfolgt die Installation und der Betrieb?

Das Danfoss 3-Wege-Ventil VZL 3 kann ohne spezielle Verarbeitungstechniken oder Spezialwerkzeuge installiert werden. Die lineare Kennlinie unterstützt eine gleichmäßige und zuverlässige Regelung des Mediums in Heizungs- und Regeltechnik.

Technische Daten

• Nenndruckstufe: PN 16
• Nenndurchmesser: DN 20
• kvs-Wert (A-AB): 2,5 m³/h
• kvs-Wert (B-AB): 1,6 m³/h
• Ventilkennlinie: linear
• Mischungskennlinie: linear
• Temperaturbereich: 2 bis 120 °C
• Stellverhältnis: mindestens 1:50
• Leckrate (A-AB): kleiner oder gleich 0,05 % des kvs-Werts
• Leckrate (B-AB): kleiner oder gleich 1 % des kvs-Werts
• Max. Differenzdruck in geöffneter Stellung: 10
• Anschlussgröße: G3/4
• Hublänge: 2,8

Das Danfoss 3-Wege-Ventil VZL 3 DN 20 bietet eine präzise und zuverlässige Regelung für Fernwärmeanwendungen. Mit seinen hochwertigen Materialien, der linearen Kennlinie und der Kompatibilität zu verschiedenen Stellantrieben ist es eine robuste Lösung für den Einsatz in Heizungs- und Regeltechnik. Die technischen Eigenschaften wie der kvs-Wert von 2,5 m³/h und der Temperaturbereich bis 120 °C unterstützen vielfältige Einsatzmöglichkeiten.
