Beschreibung

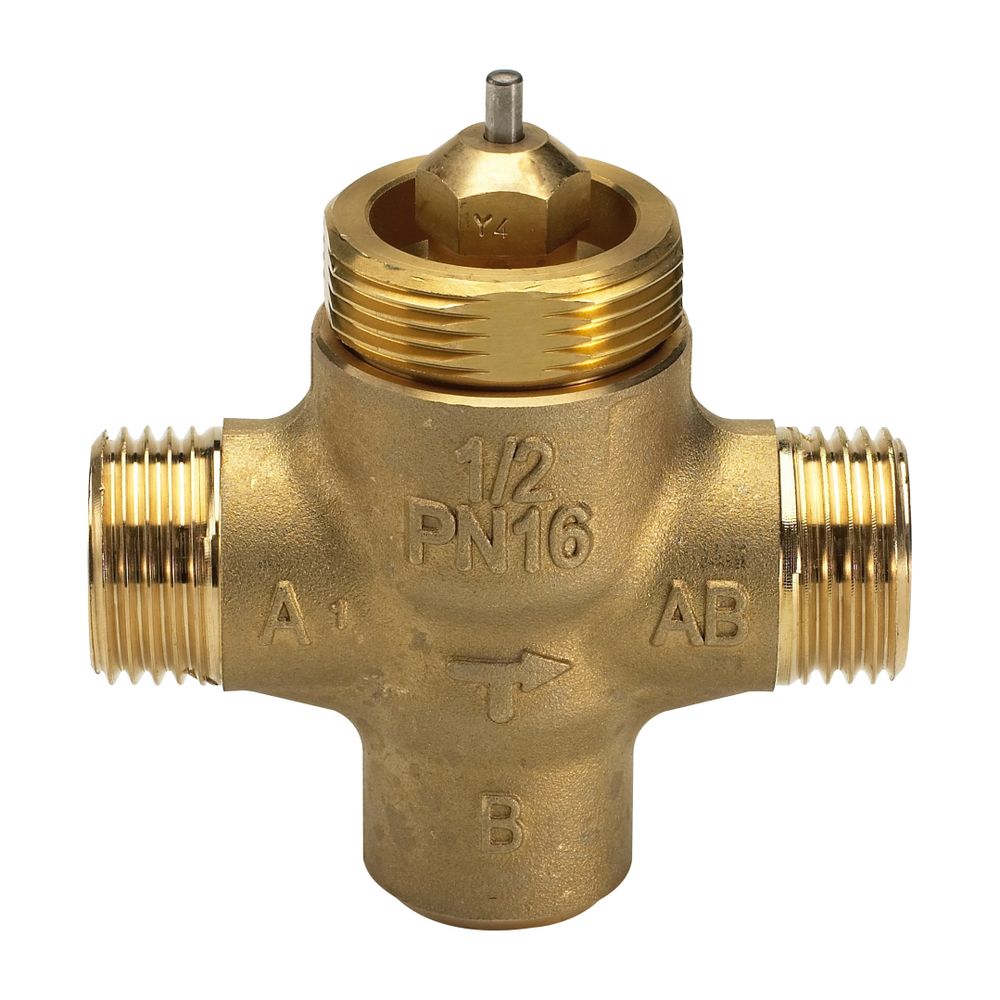

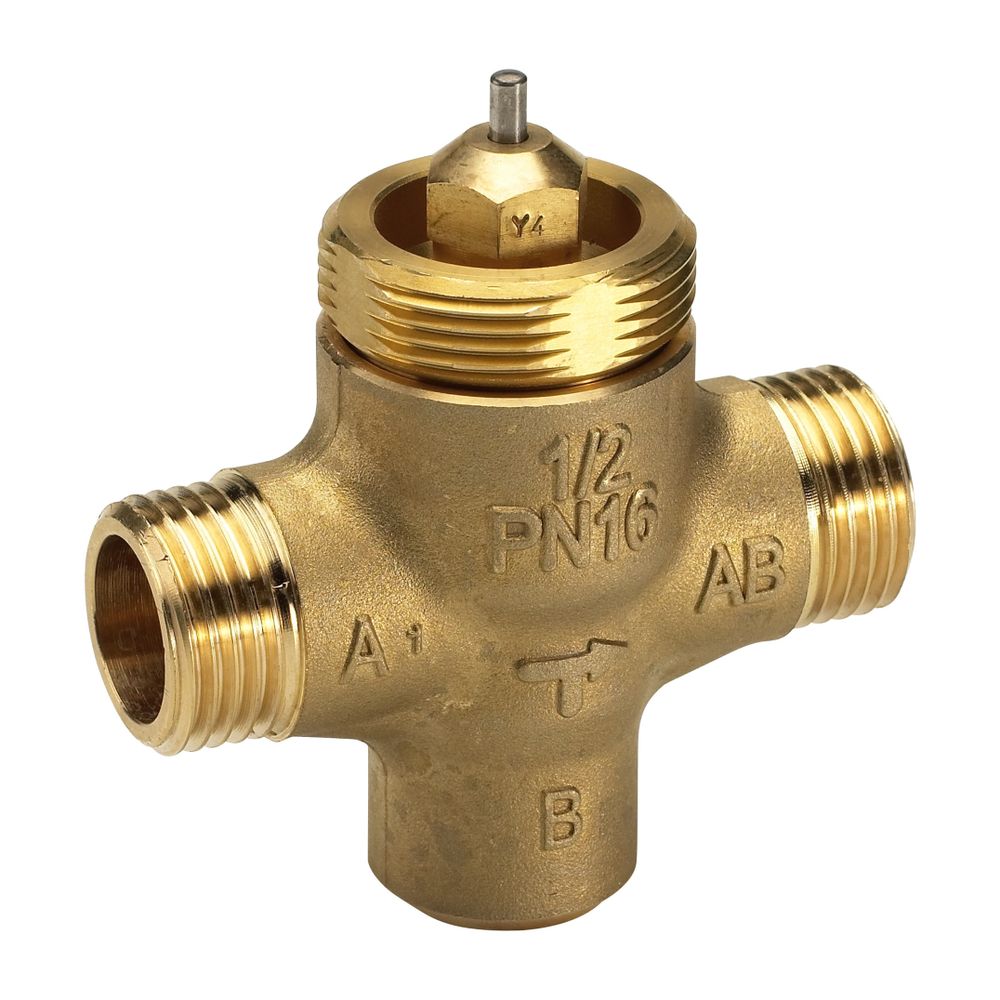

Danfoss Durchgangsventil VZL2 DN 15, Kvs 1,6
Das Danfoss Durchgangsventil VZL2 ist ein 2-Wege-Ventil mit Außengewinde, konzipiert für den Einsatz in Heizungsanlagen, insbesondere im Bereich der Fernwärme. Mit einem Nenndurchmesser von DN 15 und einem kvs-Wert von 1,6 m³/h ermöglicht dieses Ventil eine präzise Regelung von Volumenströmen. Es ist für den Betrieb mit verschiedenen Danfoss Stellantrieben ausgelegt und bietet eine robuste Konstruktion für einen weiten Temperaturbereich.
Wie ist das Danfoss Durchgangsventil VZL2 konstruiert?
Das Danfoss Durchgangsventil VZL2 ist für eine Nenndruckstufe von PN 16 ausgelegt und verfügt über Außengewinde nach ISO 228/1 mit einer Anschlussgröße von G1/2. Das Gehäuse des Ventils besteht aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Beständigkeit sicherstellt. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Kegel ebenfalls aus entzinkungsfreiem Messing (CuZn36Pb2As) besteht. Die Stopfbuchse ist aus EPDM gefertigt.
Welche Funktionen bietet das Danfoss Durchgangsventil VZL2?
Das Durchgangsventil VZL2 zeichnet sich durch eine lineare Ventilkennlinie aus, die eine gleichmäßige Regelung des Mediums ermöglicht. Es ist für einen Temperaturbereich von 2 bis 120 °C geeignet und bietet ein Stellverhältnis von mindestens 1:50. Die Leckrate des Ventils liegt bei A-AB kleiner oder gleich 0,05% des kvs-Wertes. Eine aufgeschraubte Kunststoffkappe ist im Lieferumfang enthalten und dient der Mengenbegrenzung, wenn das Ventil ohne elektrischen Stellantrieb betrieben wird.
Für welche Stellantriebe ist das Danfoss Durchgangsventil VZL2 geeignet?
Das Danfoss Durchgangsventil VZL2 ist speziell für die Kombination mit einer Reihe von Danfoss Stellantrieben entwickelt worden. Dazu gehören die Modelle AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN). Diese Kompatibilität ermöglicht eine flexible Integration in bestehende oder neue Regelsysteme.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 15
- Kvs-Wert: 1,6 m³/h
- Ventilkennlinie: linear
- Temperaturbereich: 2 bis 120 °C
- Stellverhältnis: min. 1:50
- Leckrate: <= 0,05% von kvs
- Anschlussgröße: G1/2
- Hublänge: 2,8
- Werkstoff Gehäuse: Entzinkungsfreies Messing (CuZn36Pb2As)
Das Danfoss Durchgangsventil VZL2 bietet eine zuverlässige und präzise Regelung für Heizungsanwendungen. Mit seiner robusten Messingkonstruktion, dem Nenndurchmesser DN 15 und einem kvs-Wert von 1,6 m³/h ist es eine langlebige Komponente für anspruchsvolle Systeme. Die Kompatibilität mit verschiedenen Danfoss Stellantrieben und der weite Temperaturbereich von 2 bis 120 °C unterstreichen die Vielseitigkeit dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VZL 2 |
| Hersteller-Artikelnummer | 065Z2074 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065Z2074 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421535288 |
| Einstellverhältnis (Svo) | 3 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,289 kg |
| Hublänge | 2,8 |
| Kvs-Wert | 1,6 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 20 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
