Beschreibung

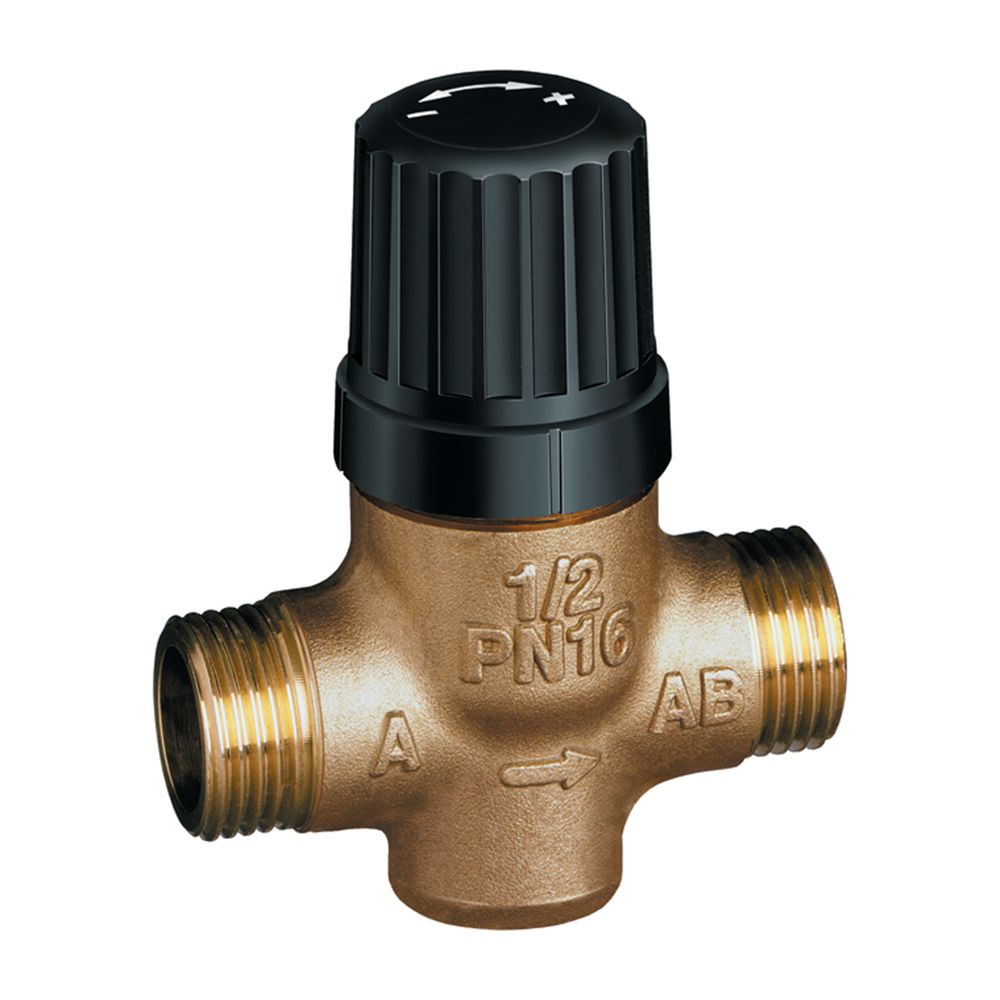

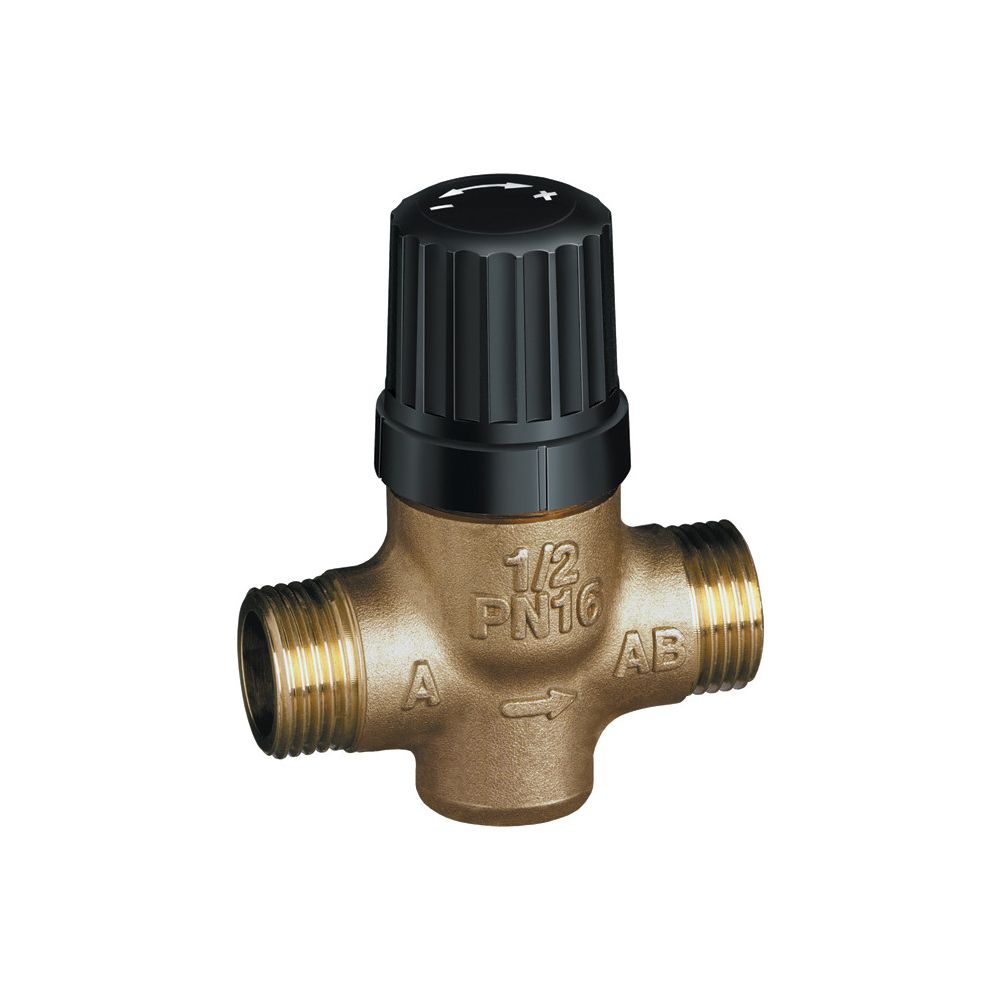

Danfoss Durchgangsventil VZL2 DN 15, Kvs 0,25
Das Danfoss Durchgangsventil VZL2 DN 15 mit einem kvs-Wert von 0,25 ist ein 2-Wege-Durchgangsventil mit Außengewinde, das für den Einsatz in Heizungsanlagen konzipiert ist. Es ist kompatibel mit Danfoss Stellantrieben wie AMV(E)130(H), AMV(E)140(H), AMV(E)13SU, TWA-ZL und ABNM A5(LIN) und eignet sich für einen Temperaturbereich von 2 bis 120 °C.
Wie ist das Danfoss Durchgangsventil VZL2 aufgebaut?
Das Ventilgehäuse des Danfoss Durchgangsventils VZL2 besteht aus entzinkungsfreiem Messing (CuZn36Pb2As), was eine hohe Beständigkeit bietet. Die Ventilstange ist aus rostfreiem Edelstahl gefertigt, während der Kegel ebenfalls aus entzinkungsfreiem Messing (CuZn36Pb2As) besteht. Eine Stopfbuchse aus EPDM sorgt für die Abdichtung. Eine aufgeschraubte Kunststoffkappe zur Mengenbegrenzung ist für den Betrieb ohne elektrischen Stellantrieb enthalten.
Welche technischen Merkmale bietet das Ventil?
Das Durchgangsventil VZL2 verfügt über eine Nenndruckstufe von PN 16 und einen Nenndurchmesser von DN 15. Der kvs-Wert beträgt 0,25 m³/h, und die Ventilkennlinie ist linear, was eine präzise Durchflussregelung ermöglicht. Das Stellverhältnis liegt bei mindestens 1:50. Die Leckrate beträgt A-AB = 0,05% von kvs. Der maximale Differenzdruck in geöffneter Stellung beträgt 25.
Wie wird das Danfoss Durchgangsventil VZL2 angeschlossen?
Das Ventil ist mit einem Außengewinde nach ISO 228/1 ausgestattet. Die Anschlussgröße beträgt G1/2 an beiden Anschlüssen, die einen Nenndurchmesser von DN 15 aufweisen. Die Rohraußendurchmesser an beiden Anschlüssen betragen 15. Es sind keine Kupplungsanschlüsse vorhanden. Für die Installation sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge nötig.
Für welche Anwendungen ist das Ventil geeignet?
Das Danfoss Durchgangsventil VZL2 ist speziell für Heizungsanwendungen ausgelegt. Es ist nicht für Kühlanwendungen geeignet. Die Kompatibilität mit verschiedenen Danfoss Stellantrieben macht es zu einer flexiblen Komponente für die präzise Regelung des Volumenstroms in Heizsystemen.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 15
- kvs-Wert: 0,25 m³/h
- Ventilkennlinie: linear
- Temperaturbereich: 2 bis 120 °C
- Stellverhältnis: min. 1:50
- Leckrate: A-AB = 0,05% von kvs
- Anschlussgröße: G1/2
- Max. Differenzdruck in geöffneter Stellung: 25
- Werkstoff Gehäuse: Entzinkungsfreies Messing (CuZn36Pb2As)
Das Danfoss Durchgangsventil VZL2 DN 15 bietet eine zuverlässige und präzise Durchflussregelung für Heizungsanlagen. Mit seiner robusten Konstruktion aus entzinkungsfreiem Messing, einem kvs-Wert von 0,25 m³/h und einem breiten Temperaturbereich von 2 bis 120 °C ist es eine effiziente und langlebige Lösung. Die Kompatibilität mit verschiedenen Danfoss Stellantrieben unterstreicht die Flexibilität dieses Ventils für den professionellen Einsatz.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VZL 2 |
| Hersteller-Artikelnummer | 065Z2070 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065Z2070 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421535240 |
| Einstellverhältnis (Svo) | 3 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,294 kg |
| Hublänge | 2,8 |
| Kvs-Wert | 0,25 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 25 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
