Beschreibung

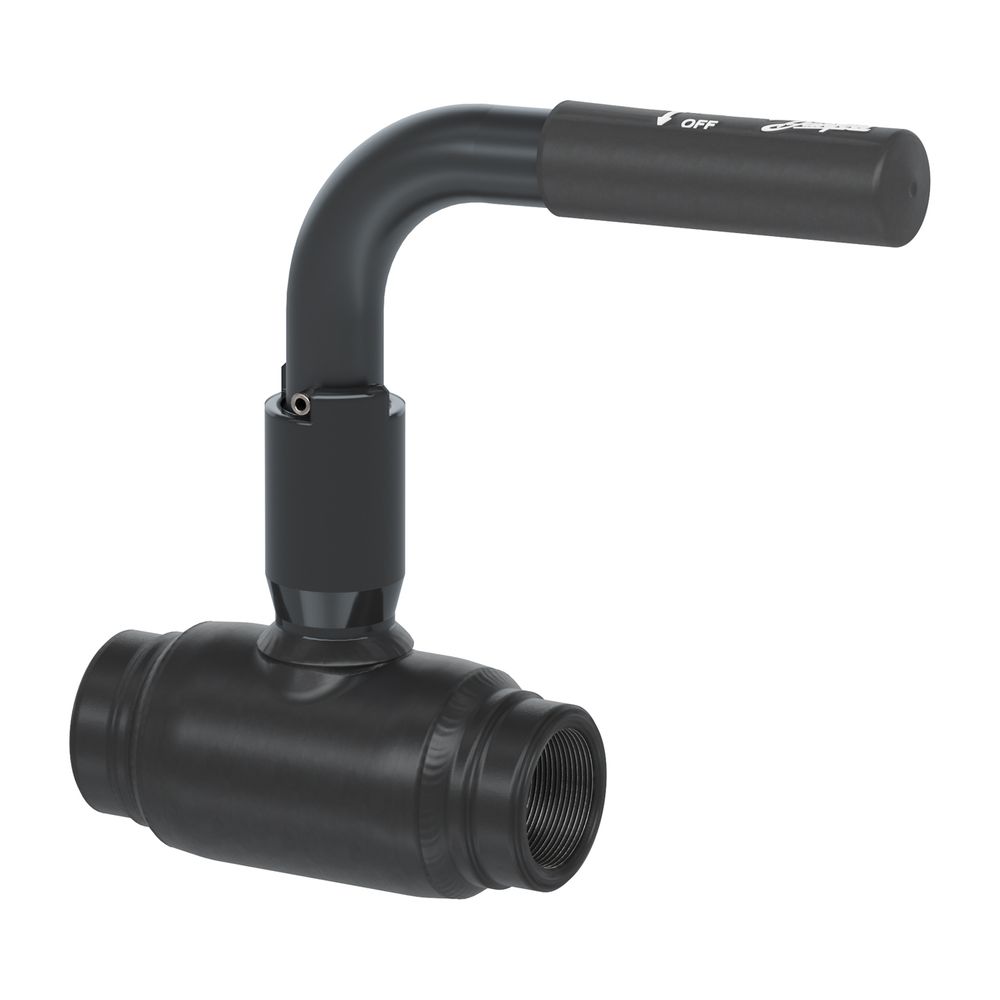

Danfoss Kugelhahn Typ JIP 140.11 DN 32, Kvs 52m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.11 mit einer Nennweite von DN 32 und einem Kvs-Wert von 52 m3/h ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte Gehäuse ist wartungsfrei und für einen Nenndruck von PN 40 sowie eine maximale Mediumtemperatur von 180 Grad Celsius ausgelegt. Die Anschlüsse sind als Innengewinde (IG - IG) ausgeführt.
Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH), das eine hohe Stabilität und Langlebigkeit bietet. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9). Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, was eine zuverlässige Dichtfunktion ermöglicht.
Welche Funktionalitäten und Prüfungen bietet der Kugelhahn?
Der Kugelhahn ist über einen Handhebel in L-Form bedienbar und besitzt eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Er verfügt über einen reduzierten Durchgang mit massiven Kugeln und zylindrischem Bohrungsprofil. Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Betriebssicherheit des Produkts sicher.
Wie erfolgt die Installation des Kugelhahns?
Die Anschlüsse des Kugelhahns sind als Innengewinde (IG - IG) ausgeführt, was eine unkomplizierte Integration in bestehende Rohrleitungssysteme ermöglicht. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 52 m3/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 105 mm
- Anschlüsse: Innengewinde (IG - IG)
- Betätigungsart: Handhebel L-Form
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: PTFE / Graphit
Der Danfoss Kugelhahn Typ JIP 140.11 bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit seiner Nennweite von DN 32, einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 ist er für Temperaturen bis 180 °C ausgelegt und durch seine hochwertige Materialauswahl und geprüfte Dichtheit für den dauerhaften Betrieb konzipiert.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II |
| Hersteller-Artikelnummer | 065N0815 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0815 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421651179 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,312 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
