Beschreibung

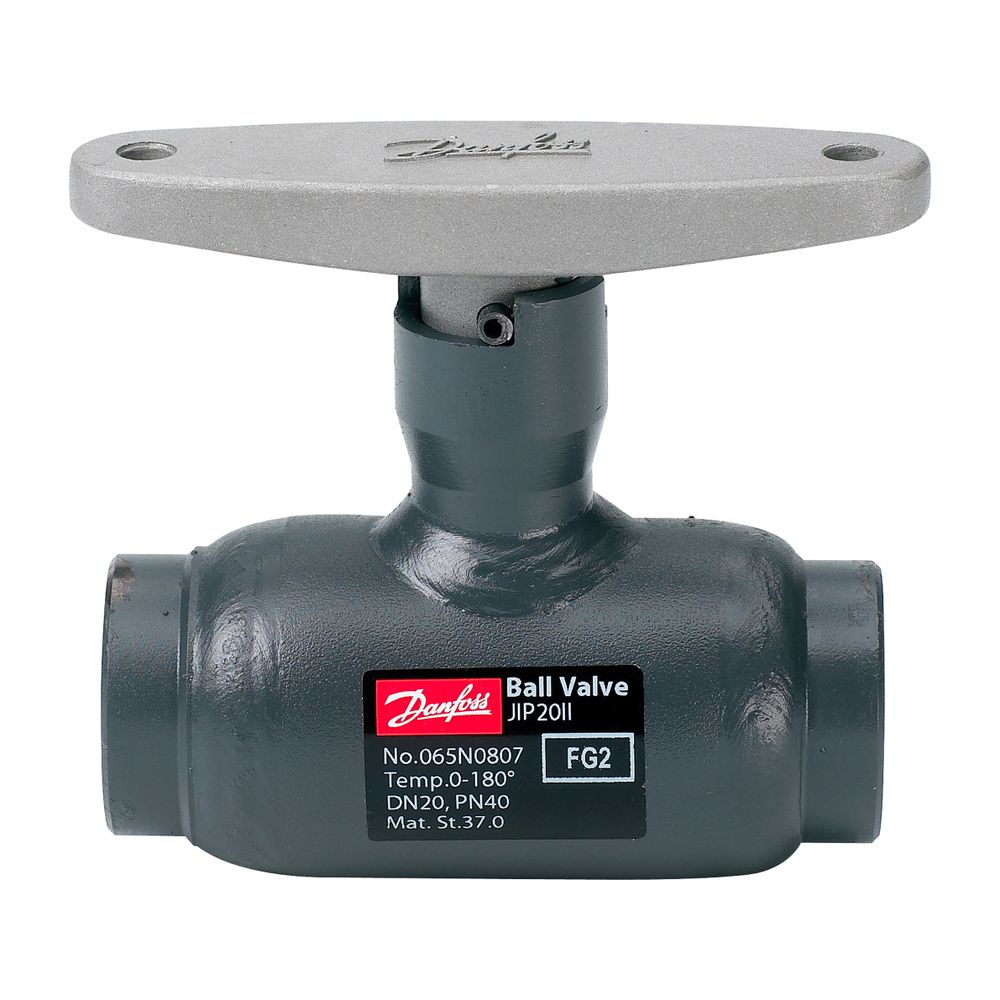

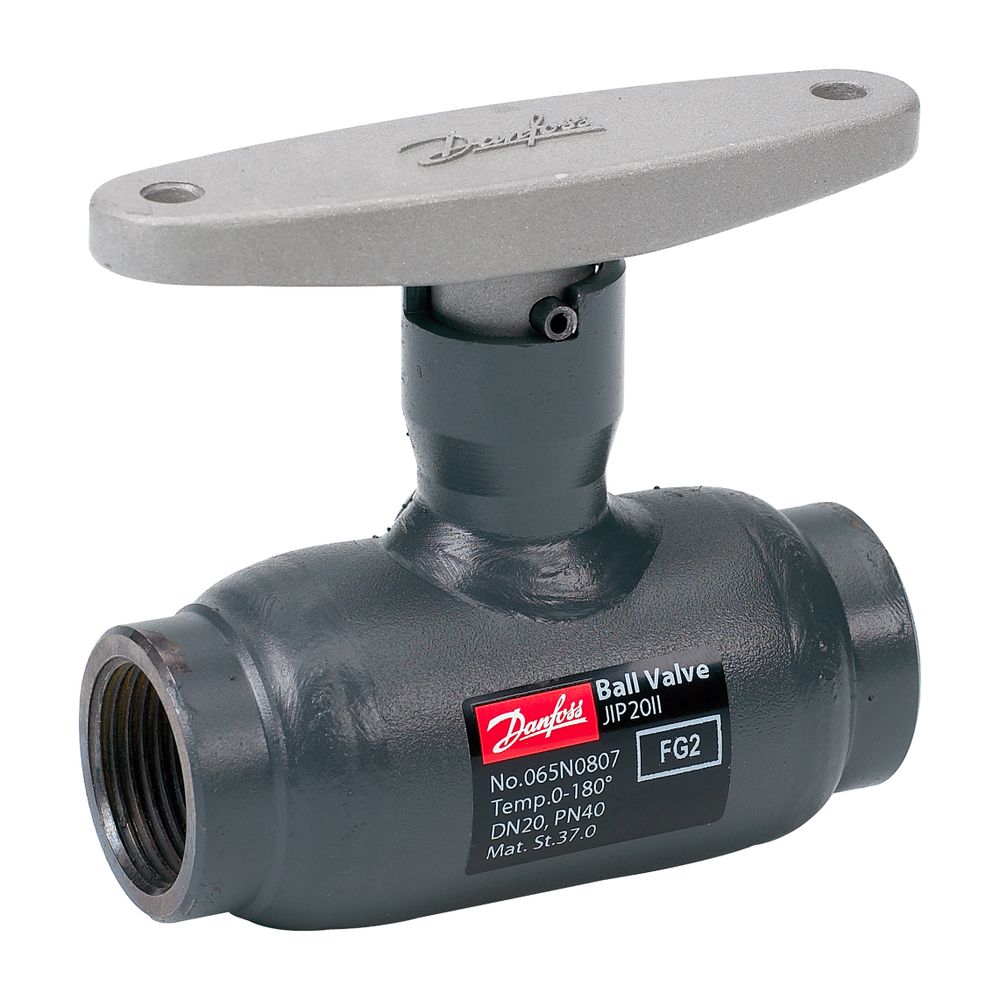

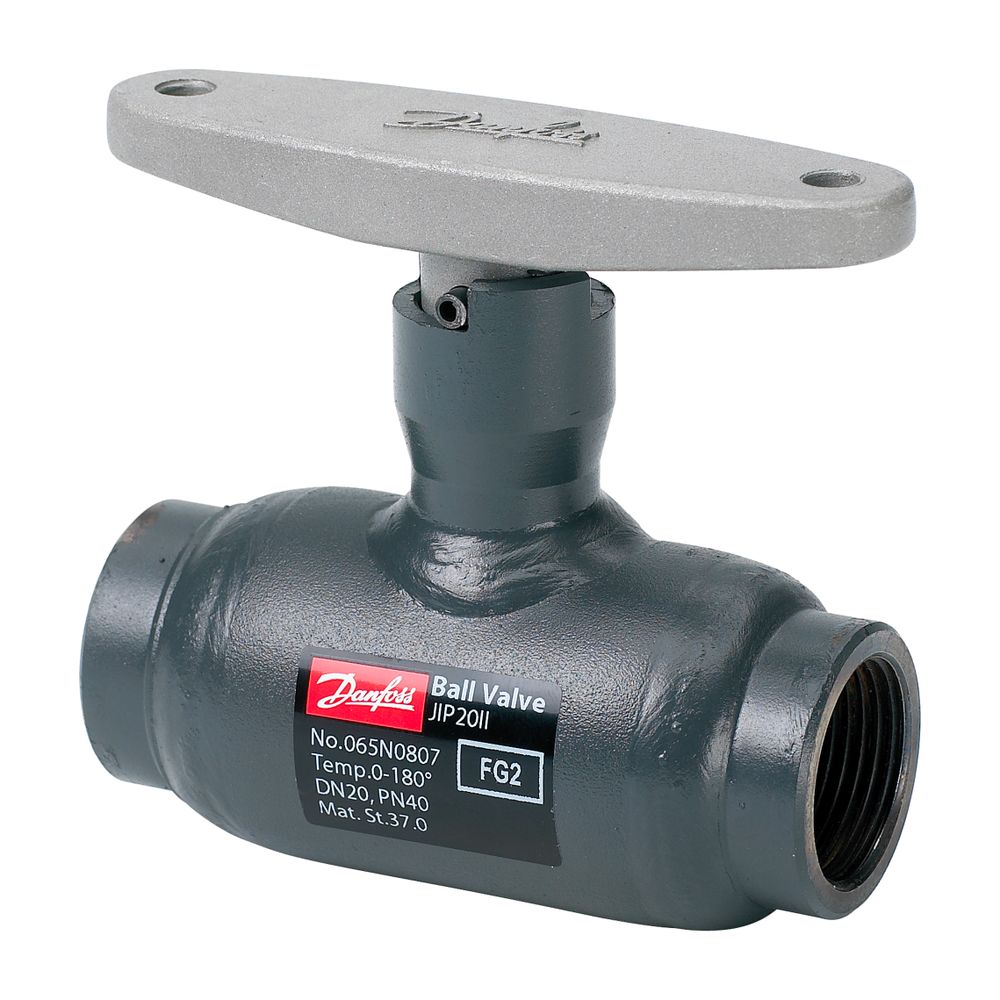

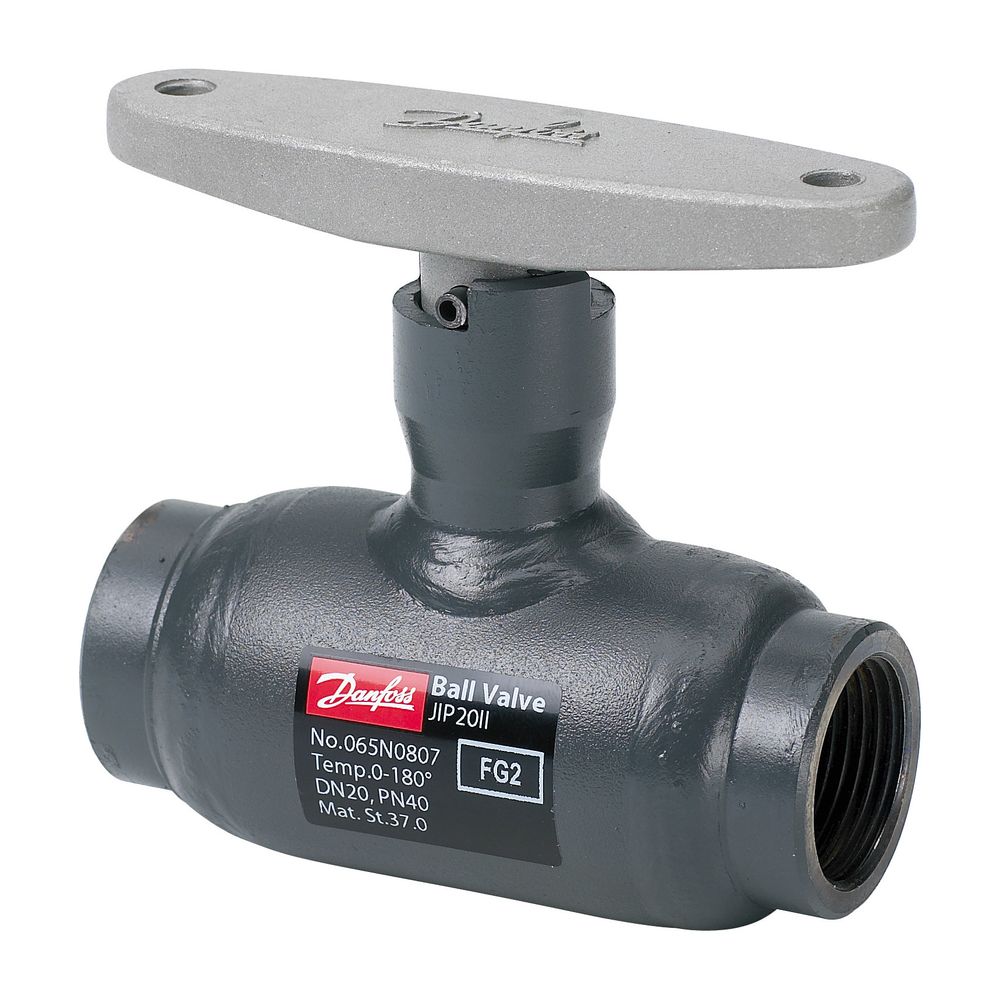

Danfoss Kugelhahn Typ JIP 140.11 DN 15, Kvs 11m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.11 ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m³/h und einem Nenndruck von PN 40 ist dieser Kugelhahn mit Innengewindeanschlüssen (IG - IG) für Temperaturen bis maximal 180 Grad Celsius ausgelegt.
Welche Merkmale zeichnen den Danfoss Kugelhahn Typ JIP 140.11 aus?
Das vollverschweißte Gehäuse des Kugelhahns ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Der volle Durchgang mit massiver Kugel und zylindrischem Durchgang sorgt für einen optimalen Mediendurchfluss. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37), die Kugel aus rostfreiem Stahl X5CrNi 18-10 (ähnlich 1.4301) und die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt.
Für welche Druck- und Temperaturbereiche ist der Kugelhahn geeignet und wie ist er geprüft?
Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Der Kugelhahn ist für einen Nenndruck von PN 40 ausgelegt und kann Mediumtemperaturen bis maximal 180 Grad Celsius dauerhaft standhalten. Der maximale Druckunterschied bei 20 Grad Celsius beträgt 40 bar.
Welche Anschluss- und Bedienmöglichkeiten bietet der Kugelhahn?
Der Kugelhahn ist mit Innengewindeanschlüssen an beiden Seiten ausgestattet, was eine gerade Ausführung ermöglicht. Die Baulänge beträgt 90 mm. Die Betätigung erfolgt manuell über einen robusten Handhebel mit T-Griff. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.
Technische Daten
- Nennweite: DN 15
- Kvs-Wert: 11 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 90 mm
- Anschlüsse: Innengewinde (IG - IG)
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 140.11 stellt eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen dar. Seine wartungsfreie Konstruktion, der volle Durchgang und die hochwertigen Materialien wie rostfreier Stahl und Polytetrafluorethylen (PTFE) ermöglichen eine hohe Betriebssicherheit und Effizienz bei einem Nenndruck von PN 40 und einer maximalen Temperatur von 180 Grad Celsius.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II |
| Hersteller-Artikelnummer | 065N0802 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0802 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421653791 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,66 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
