Beschreibung

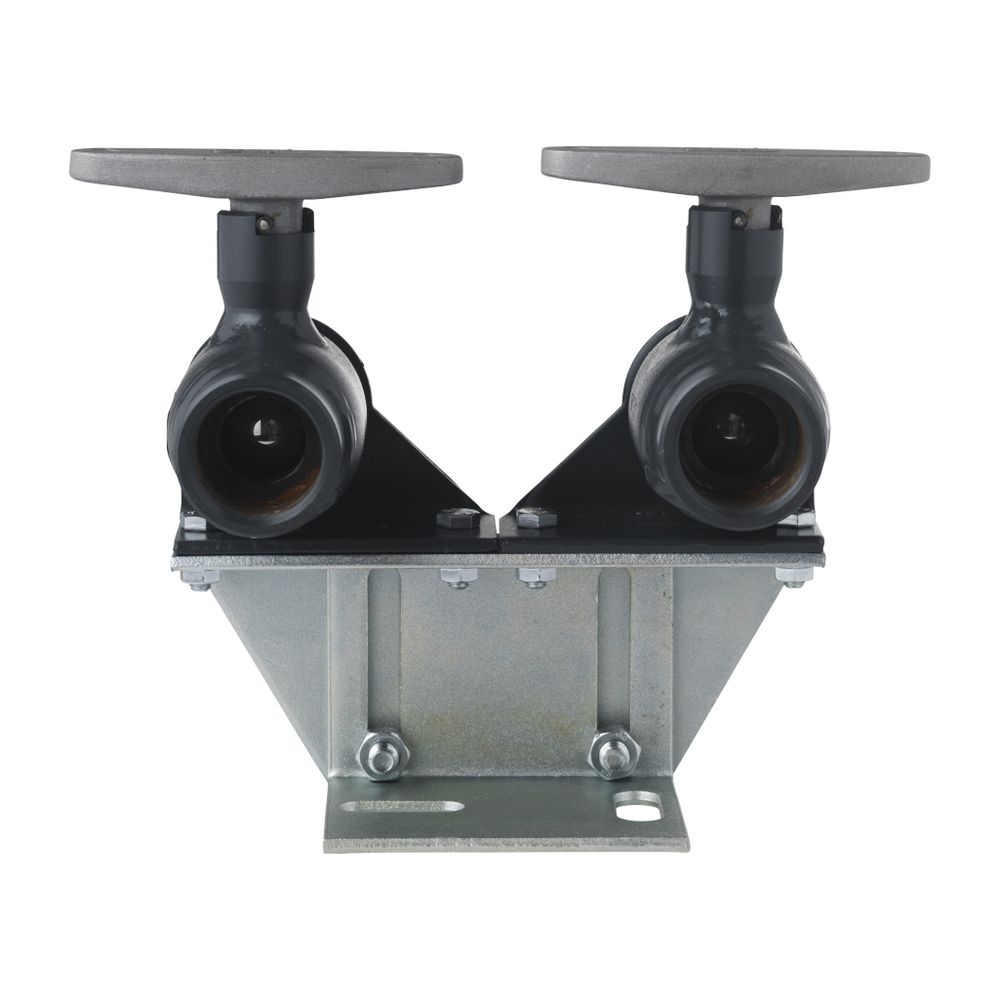

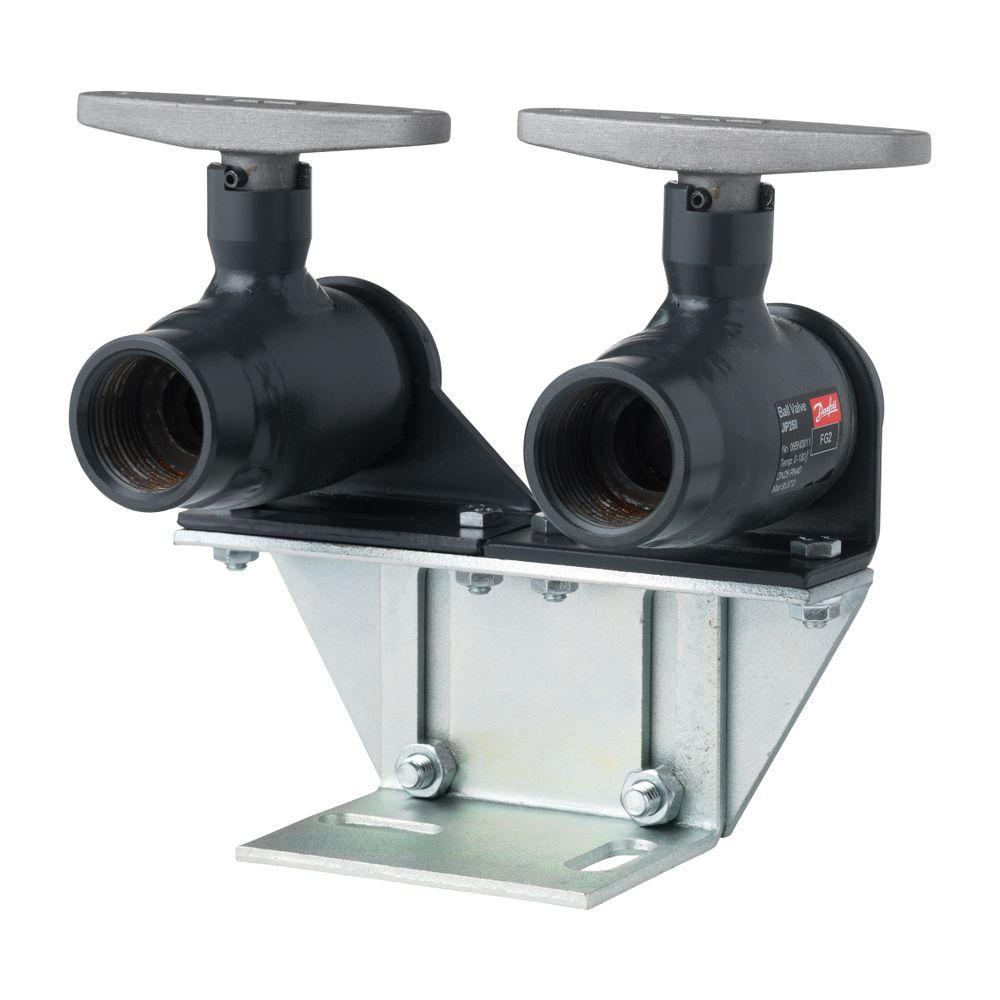

Danfoss Kugelhahn Typ JIP 140.17 ER DN 25, Kvs 34m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 ER DN 25 ist eine robuste und wartungsfreie Armatur, die speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einer Nennweite von DN 25, einem Kvs-Wert von 34 m³/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die Anschlüsse sind als Innengewinde (IG - IG) ausgeführt, und das vollverschweißte Gehäuse ist für Medientemperaturen bis maximal 180 °C ausgelegt. Eine integrierte Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) mit Schweißenden. Die massive Kugel aus rostfreiem Stahl (X5CrNi 18-10, ähnlich 1.4301) besitzt einen zylindrischen Durchgang mit reduziertem Querschnitt. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9, ähnlich 1.4305) gefertigt. Für die Abdichtung zur Atmosphäre kommen alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit zum Einsatz. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE).
Welche Anschluss- und Bedienungsarten bietet der Kugelhahn?
Der Kugelhahn ist mit metrischen Innengewindeanschlüssen auf beiden Seiten ausgestattet, was eine unkomplizierte Integration in bestehende Rohrsysteme ermöglicht. Die manuelle Betätigung erfolgt über einen Handhebel mit T-Griff, der eine sichere und komfortable Handhabung sicherstellt.
Welche Qualitätsstandards erfüllt der Danfoss Kugelhahn?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Qualitätsprüfungen unterzogen. Dazu gehören Druck-, Funktions- und Dichtheitsprüfungen, die nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 durchgeführt werden. Diese Prüfungen stellen die Zuverlässigkeit und Langlebigkeit des Ventils im Betrieb sicher.
Für welche Anwendungen ist der Kugelhahn geeignet?
Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Er ist für Medientemperaturen bis 180 °C und einen Nenndruck von PN 40 ausgelegt, wodurch er sich für anspruchsvolle industrielle und gewerbliche Anwendungen eignet.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 34 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 100 mm
- Anschlüsse: Innengewinde (IG - IG)
- Betätigungsart: Handhebel T-Griff
- Gehäusematerial: Stahl (P 235 GH)
- Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
- Dichtungsmaterial: PTFE / Graphit
Der Danfoss Kugelhahn Typ JIP 140.17 ER bietet eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner hohen Druckstufe PN 40, dem Kvs-Wert von 34 m³/h und der maximalen Mediumtemperatur von 180 °C erfüllt er anspruchsvolle Anforderungen an Zuverlässigkeit und Leistung in industriellen Rohrleitungssystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II-TW |
| Hersteller-Artikelnummer | 065N0811 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0811 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421652626 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,59 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
