Beschreibung

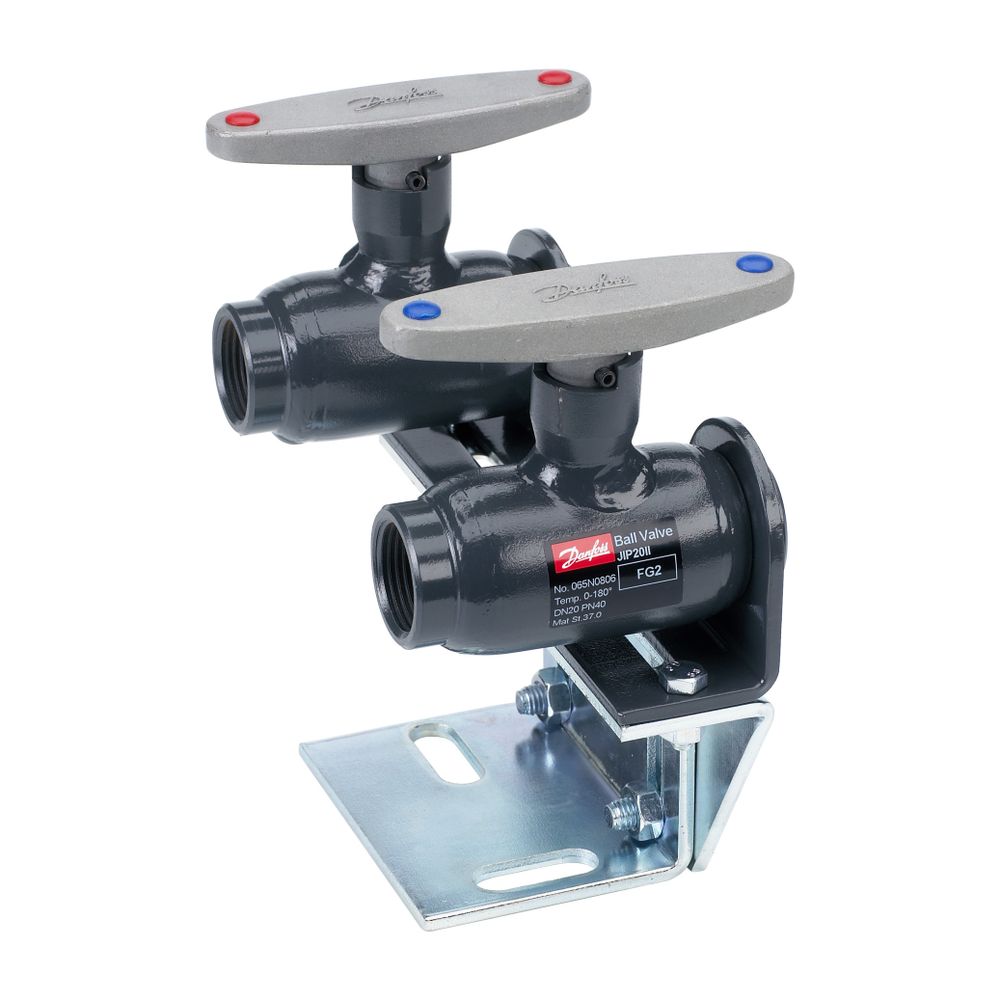

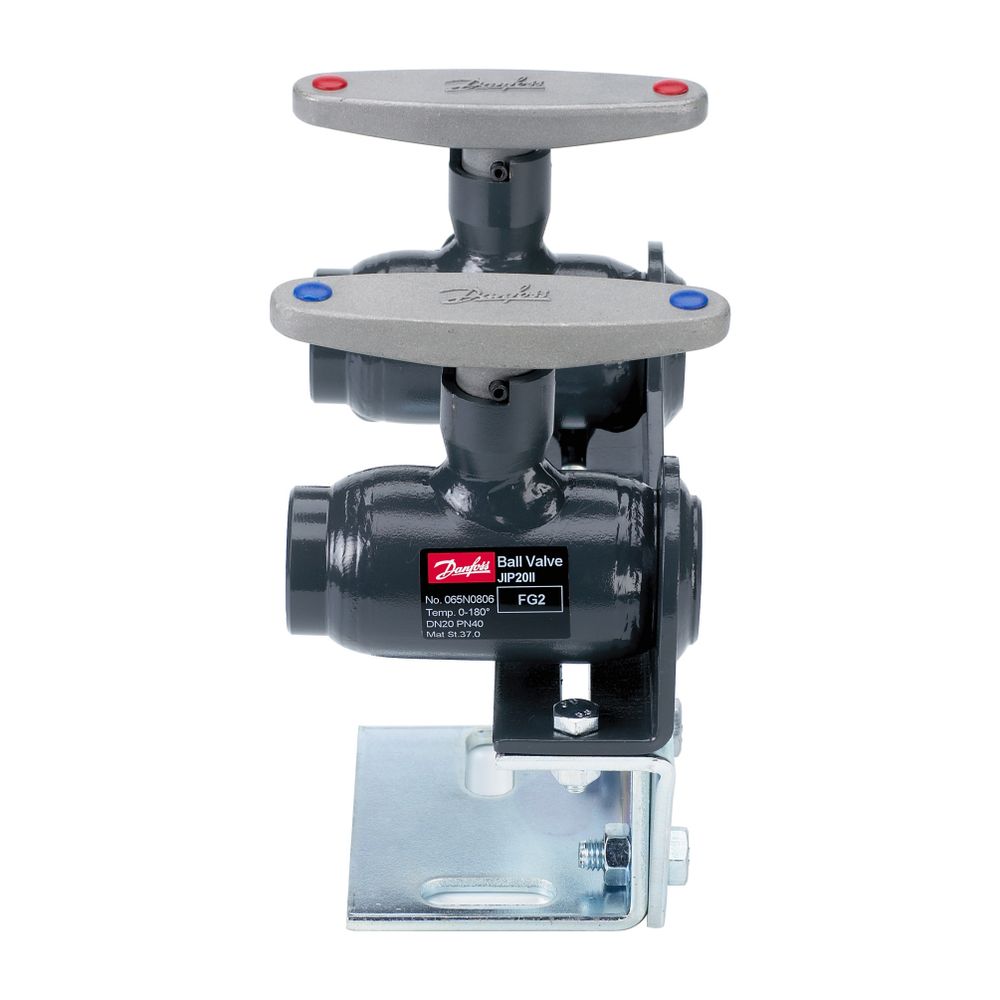

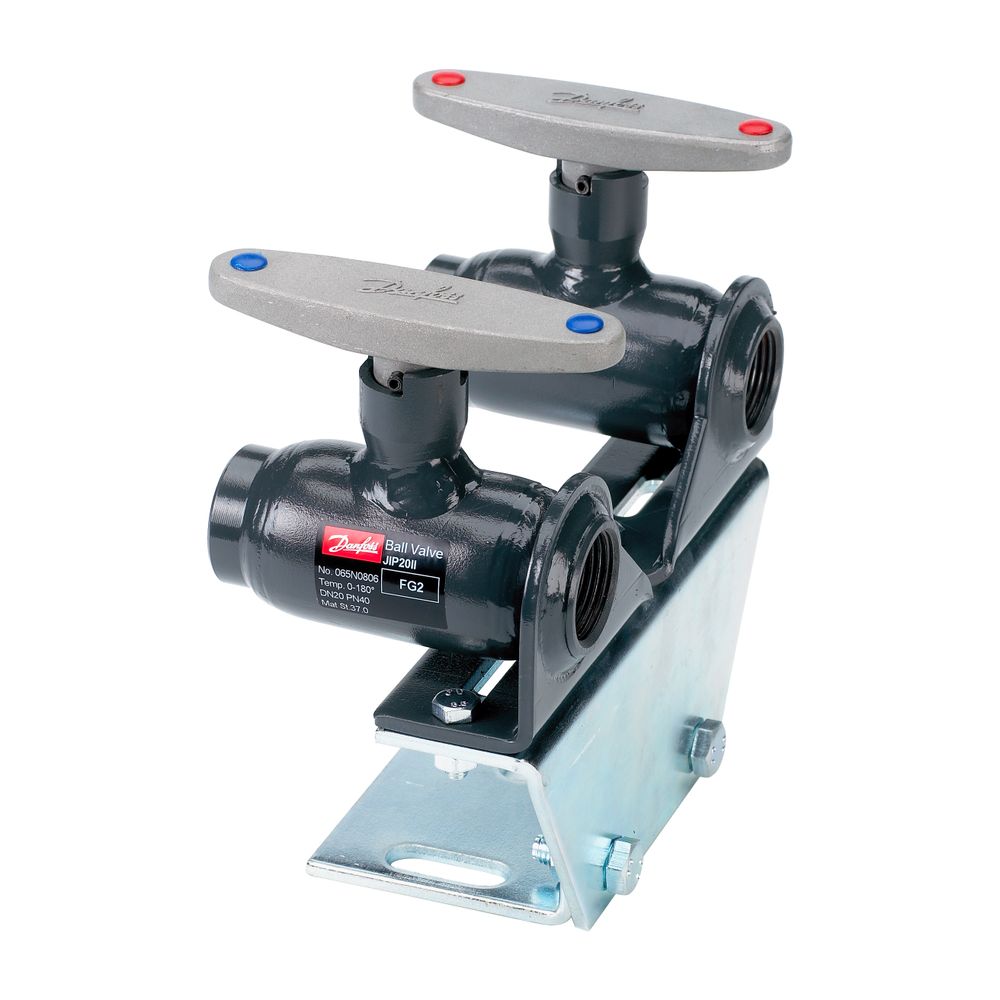

Danfoss Kugelhahn Typ JIP 140.17 ER DN 20, Kvs 15m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)
Der Danfoss Kugelhahn Typ JIP 140.17 ER ist eine robuste und wartungsfreie Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 20, einem Kvs-Wert von 15 m³/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn mit Innengewindeanschlüssen eine zuverlässige Absperrfunktion. Er ist für den Einsatz bei Mediumtemperaturen bis maximal 180 Grad Celsius ausgelegt und ermöglicht eine einfache Installation.
Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 140.17 ER verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37). Die massiven Kugeln sind aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt und weisen einen zylindrischen, reduzierten Durchgang auf. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305). Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus alterungsbeständigen PTFE- und Graphitpackungen eine zuverlässige Abdichtung zur Atmosphäre sicherstellen.
Wie erfolgt die Bedienung und welche Anschlüsse sind vorhanden?
Die Betätigung des Kugelhahns erfolgt komfortabel über einen Handhebel mit T-Griff. Der Kugelhahn ist mit metrischen Innengewindeanschlüssen auf beiden Seiten ausgestattet, was eine flexible Integration in bestehende Rohrsysteme ermöglicht. Die Baulänge beträgt 90 mm, und die Ausführung ist gerade, was einem Ventilwinkel von 0 Grad entspricht.
Welche Prüfungen und Leistungsdaten sind für den Kugelhahn relevant?
Alle Danfoss Kugelhähne der Serie JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Der Nenndruck liegt bei PN 40, und die maximale Mediumtemperatur beträgt 180 Grad Celsius. Der Kvs-Wert von 15 m³/h gibt den Durchflusswert bei vollem Öffnungsgrad an. Der Kugelhahn ist nicht volldurchgängig, was den reduzierten Durchgang der Kugel unterstreicht.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 15 m³/h
- Nenndruck: PN 40
- Maximale Mediumtemperatur: 180 °C
- Baulänge: 90 mm
- Anschlüsse: Innengewinde (metrisch)
- Betätigungsart: Handhebel T-Griff
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
- Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 140.17 ER bietet eine langlebige und sichere Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanlagen. Seine robuste Stahlkonstruktion, die hochwertigen PTFE-Dichtungen und die Schaltwellenverlängerung für die Isolierung ermöglichen einen zuverlässigen Betrieb bei Temperaturen bis 180 °C und einem Kvs-Wert von 15 m³/h. Mit einer Nennweite von DN 20 und einer Druckstufe von PN 40 erfüllt er hohe Anforderungen an Zuverlässigkeit und Leistung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-II-TW |
| Hersteller-Artikelnummer | 065N0806 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-065N0806 |
| Ausführung | gerade |
| Bedienung | T-Griff |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421652619 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 2,278 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material sekundäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
