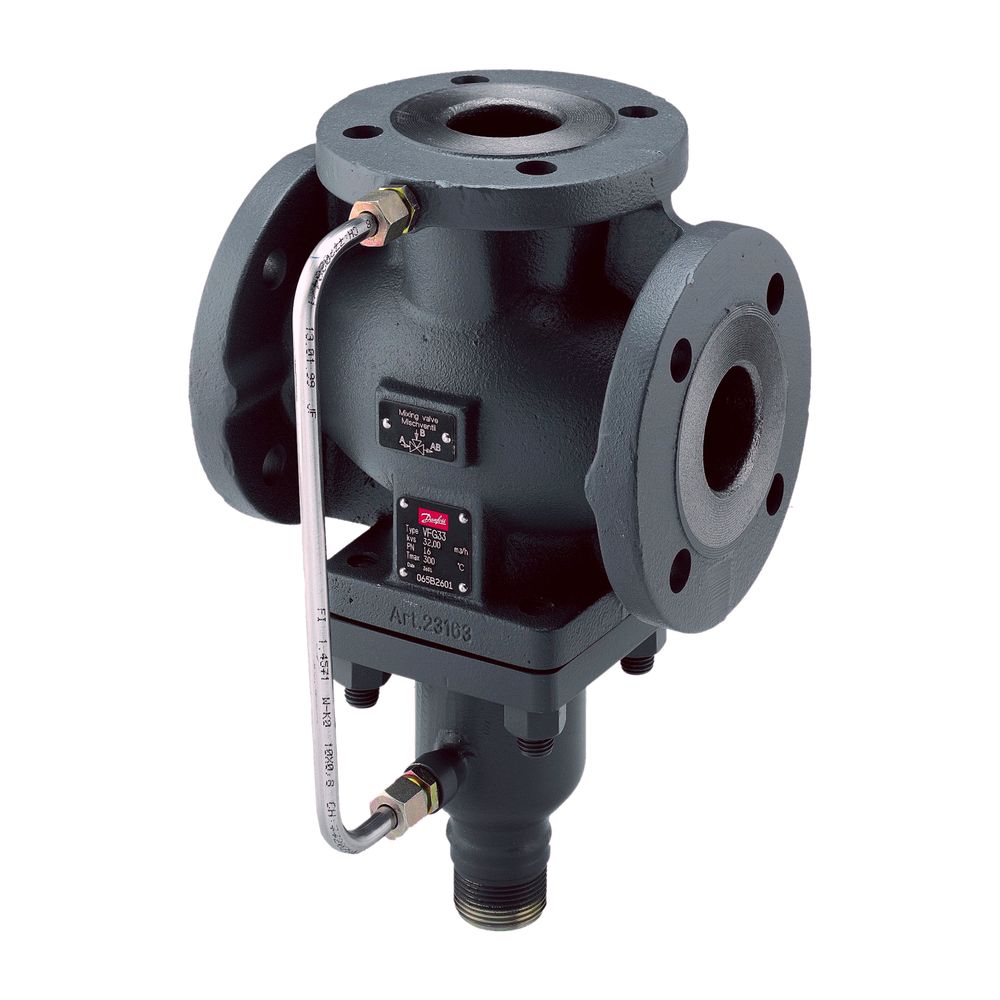

Danfoss 3-Wege-Mischventil VFG33 DN 80 Kvs 80, PN 25, GGG-40.3, druckentlastet

Das Danfoss 3-Wege-Mischventil VFG33 DN 80 ist ein druckentlastetes Ventil mit metallisch dichtendem Kegel, das für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil sowie Thermoöle konzipiert wurde. Mit einem Kvs-Wert von 80 m³/h und einem Nenndruck von PN 25 eignet es sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen, insbesondere in Fernwärmeanlagen.

Welche Medien können geregelt werden?

Das Danfoss 3-Wege-Mischventil VFG33 ist vielseitig einsetzbar und für die Regelung von Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 200 °C. Darüber hinaus kann das Ventil auch für Thermoöle verwendet werden, wobei hier ein erweiterter Temperaturbereich von 2 °C bis 300 °C abgedeckt wird. Die druckentlastete Bauweise und der metallisch dichtende Kegel tragen zur sicheren Handhabung dieser Medien bei.

Welche Materialien kommen zum Einsatz?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss 3-Wege-Mischventils VFG33 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung wird über einen Edelstahlbalg aus W.-Nr. 1.4571 realisiert, was die Zuverlässigkeit des Ventils unter Betriebsbedingungen unterstützt.

Welche Anschlussmöglichkeiten bietet das Ventil?

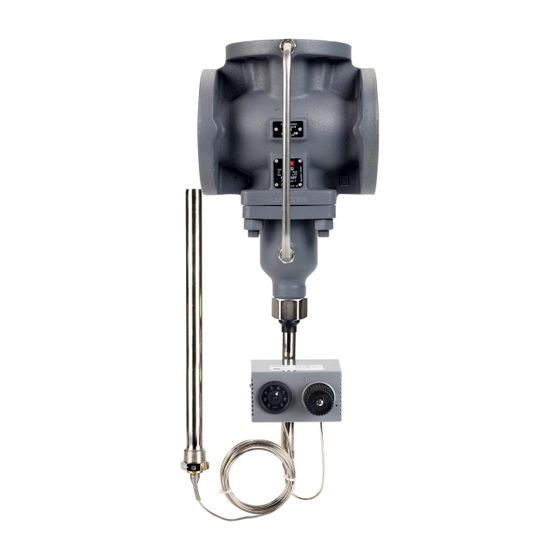

Das Danfoss 3-Wege-Mischventil VFG33 verfügt über einen Flanschanschluss gemäß DIN 2501-C, der eine sichere und standardisierte Integration in bestehende Rohrleitungssysteme ermöglicht. Mit einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 25 ist das Ventil für anspruchsvolle Anwendungen ausgelegt. Der maximale Differenzdruck in geöffneter Stellung beträgt 10 bar, wenn es mit einem passenden AFT..-Antrieb kombiniert wird. Der Kvs-Wert von 80 m³/h unterstreicht die Leistungsfähigkeit des Ventils bei der Durchflussregelung.

Technische Daten

• Nenndurchmesser: DN 80
• Kvs-Wert: 80 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck in geöffneter Stellung: 10 bar
• Temperaturbereich Heiz-/Kühlwasser: 2 - 200 °C
• Temperaturbereich Thermoöle: 2 - 300 °C
• Werkstoff Ventilgehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Ventilsitz: Edelstahl W.-Nr. 1.4021
• Hublänge: 16

Das Danfoss 3-Wege-Mischventil VFG33 DN 80 bietet eine robuste Konstruktion aus hochwertigen Werkstoffen und ist für den Einsatz in anspruchsvollen Heiz- und Kühlkreisläufen ausgelegt. Mit einem Kvs-Wert von 80 m³/h und einem Nenndruck von PN 25 ermöglicht es eine effiziente und sichere Mischregelung bei Temperaturen bis zu 300 °C. Die druckentlastete Ausführung unterstützt den Betrieb bei hohen Differenzdrücken und macht das Ventil zu einer zuverlässigen Komponente in Fernwärme- und Industrieanlagen.
