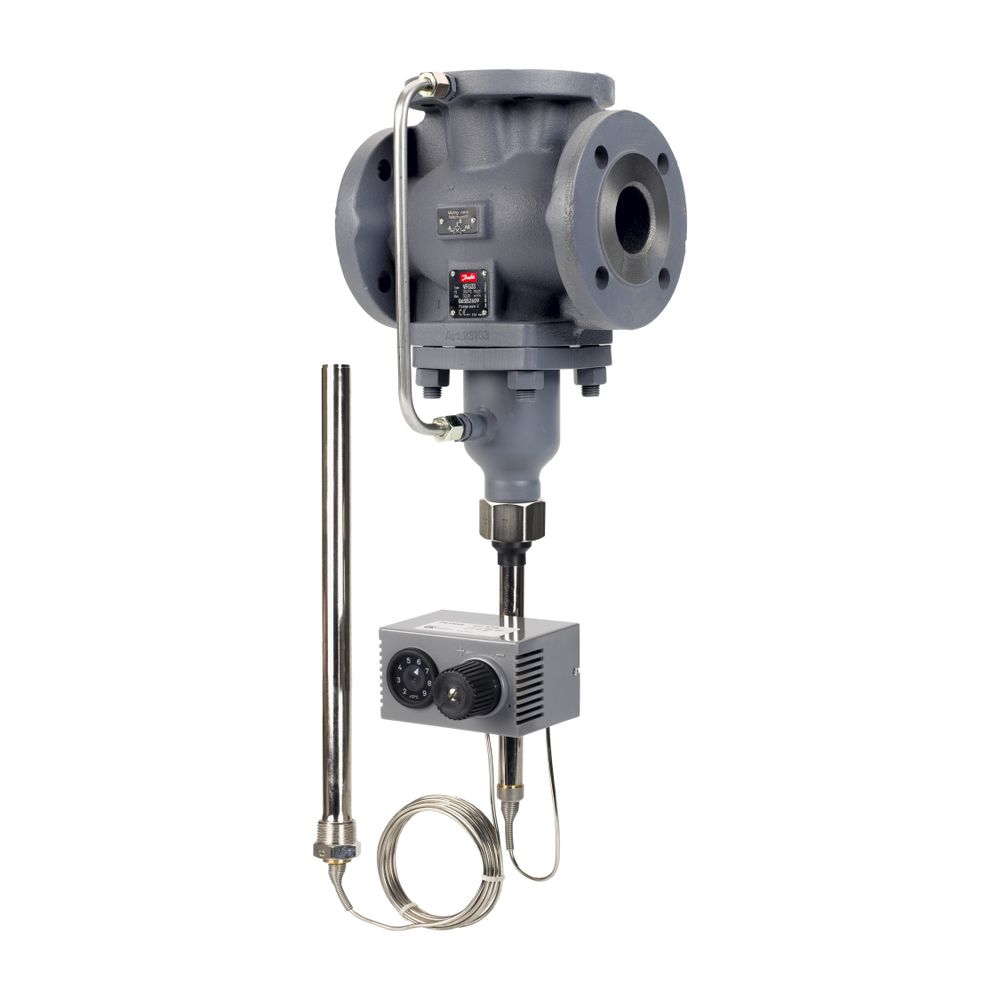

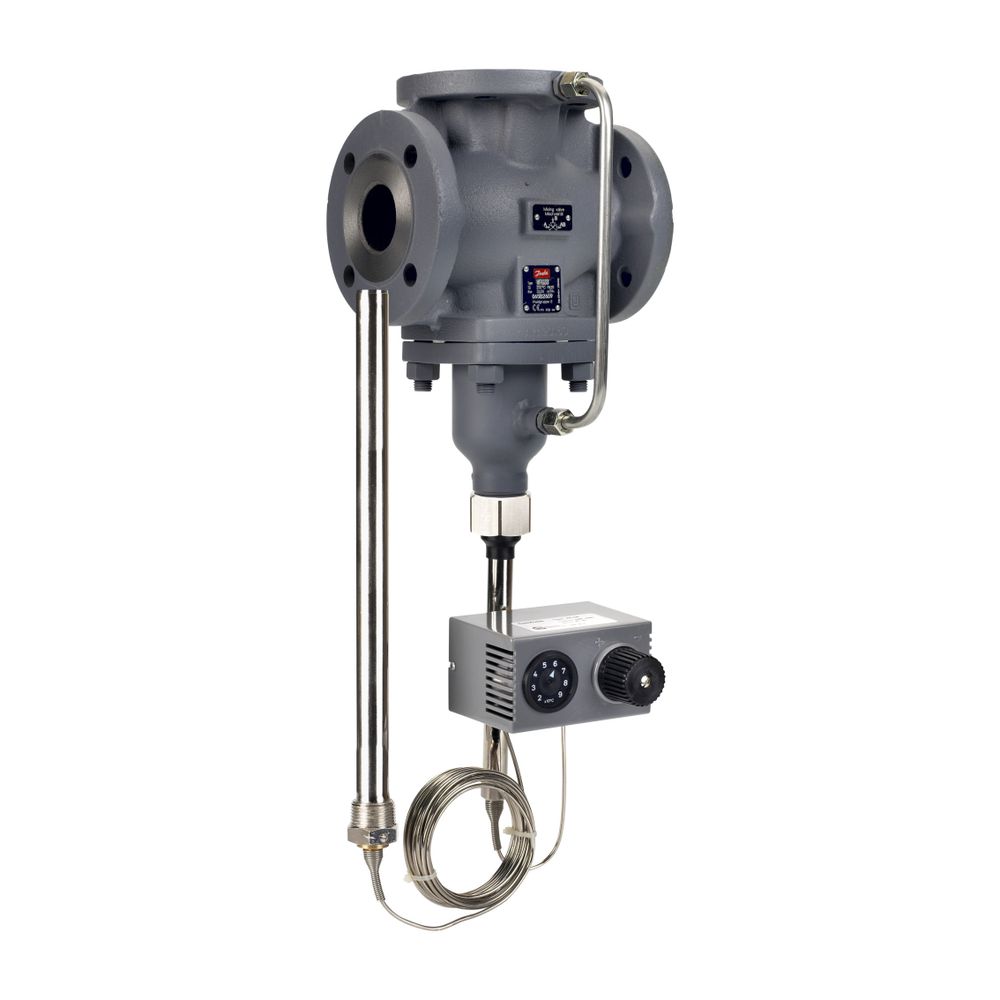

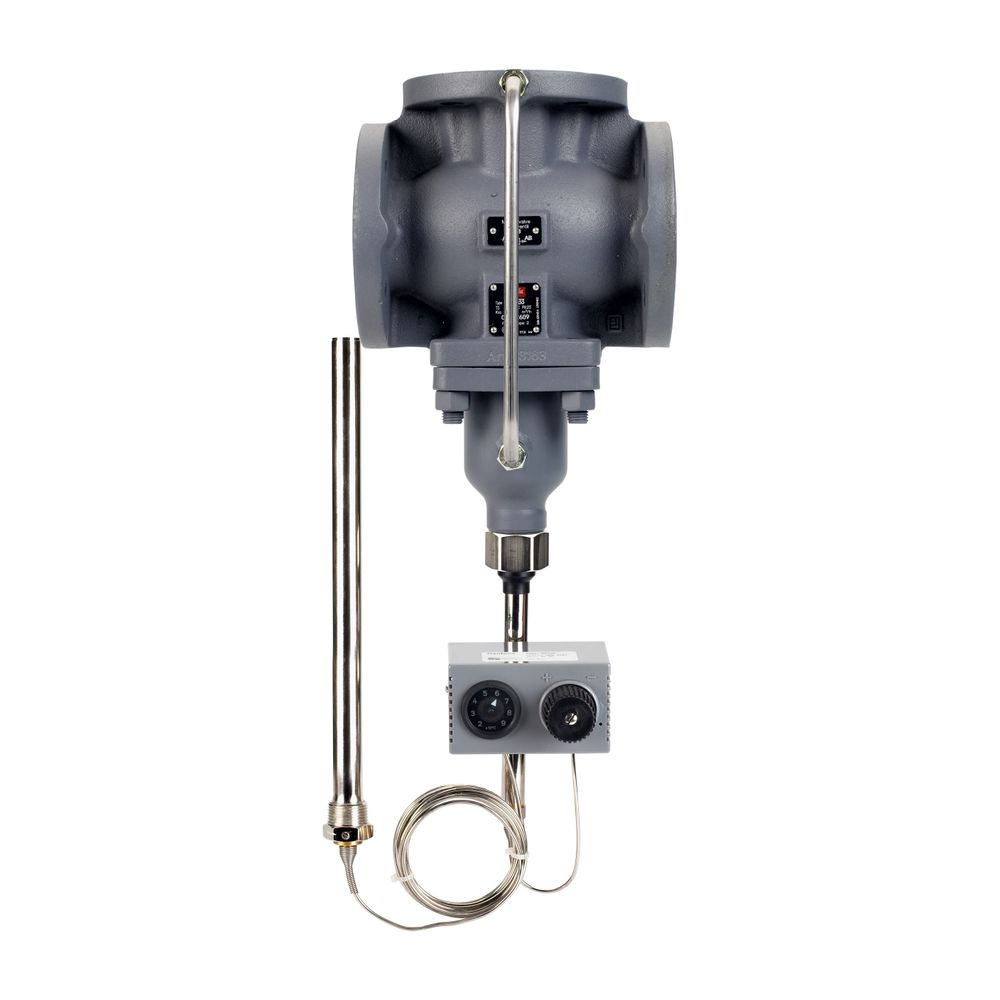

Danfoss 3-Wege-Mischventil VFG33 DN 50 Kvs 32,0, PN 25, GGG-40.3, druckentlastet

Das Danfoss 3-Wege-Mischventil VFG33 DN 50 ist ein druckentlastetes Ventil mit metallisch dichtendem Kegel, das für die präzise Regelung von Heiz- und Kühlwasser mit bis zu 30 Prozent Glykolanteil sowie Thermoölen konzipiert wurde. Es zeichnet sich durch eine robuste Bauweise aus Sphäroguss EN-GJS400-18-LT (GGG-40.3) und Edelstahlkomponenten aus, was es ideal für anspruchsvolle Anwendungen in Fernwärme- und Heizungsanlagen mit einem Nenndruck von 25 bar macht.

Für welche Medien ist das Danfoss VFG33 Mischventil geeignet?

Das Danfoss 3-Wege-Mischventil VFG33 ist vielseitig einsetzbar und für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent ausgelegt. Darüber hinaus kann es auch mit Thermoölen betrieben werden. Der Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 200 °C, während für Thermoöle ein erweiterter Bereich von 2 °C bis 300 °C abgedeckt wird. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von thermischen Systemen.

Aus welchen hochwertigen Materialien besteht das VFG33 Mischventil?

Die robuste Konstruktion des Danfoss VFG33 Ventils stellt Langlebigkeit und Zuverlässigkeit sicher. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS400-18-LT (GGG-40.3), einem Material, das für seine hohe Festigkeit und Temperaturbeständigkeit bekannt ist. Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung wird über einen Edelstahlbalg W.-Nr. 1.4571 realisiert, der für eine zuverlässige Funktion sorgt. Der Anschluss erfolgt über einen Flansch nach DIN 2501-C.

Welche technischen Merkmale und Vorteile bietet das druckentlastete Mischventil?

Das Danfoss 3-Wege-Mischventil VFG33 ist für eine Nennweite von DN 50 ausgelegt und bietet einen Kvs-Wert von 32,0 m³/h, was eine effiziente Durchflussregelung ermöglicht. Der Nenndruck beträgt PN 25. Mit einem maximalen Differenzdruck von 14 bar in geöffneter Stellung, in Kombination mit einem passenden AFT-Antrieb, ist das Ventil für Systeme mit hohen Druckanforderungen geeignet. Die druckentlastete Bauweise erhöht die Lebensdauer und verbessert die Betriebssicherheit, während die metallisch dichtende Kegeltechnik eine präzise und zuverlässige Regelung der Durchflussmengen ermöglicht. Die Hublänge des Ventils beträgt 12.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 32,0 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck (geöffnet): 14 bar
• Temperaturbereich Heiz-/Kühlwasser: 2 - 200 °C
• Temperaturbereich Thermoöle: 2 - 300 °C
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Edelstahlbalg W.-Nr. 1.4571
• Anschluss: Flansch nach DIN 2501-C
• Hublänge: 12

Das Danfoss 3-Wege-Mischventil VFG33 DN 50 bietet eine zuverlässige und präzise Regelung für Heiz-, Kühl- und Thermoölsysteme. Die hochwertige Materialauswahl wie Sphäroguss und Edelstahl in Verbindung mit der druckentlasteten Konstruktion und einem Nenndruck von 25 bar stellt eine hohe Betriebssicherheit und Langlebigkeit sicher. Mit einer Nennweite von DN 50 und einem Kvs-Wert von 32,0 m³/h ist es eine robuste Lösung für vielfältige technische Anforderungen.
