Beschreibung

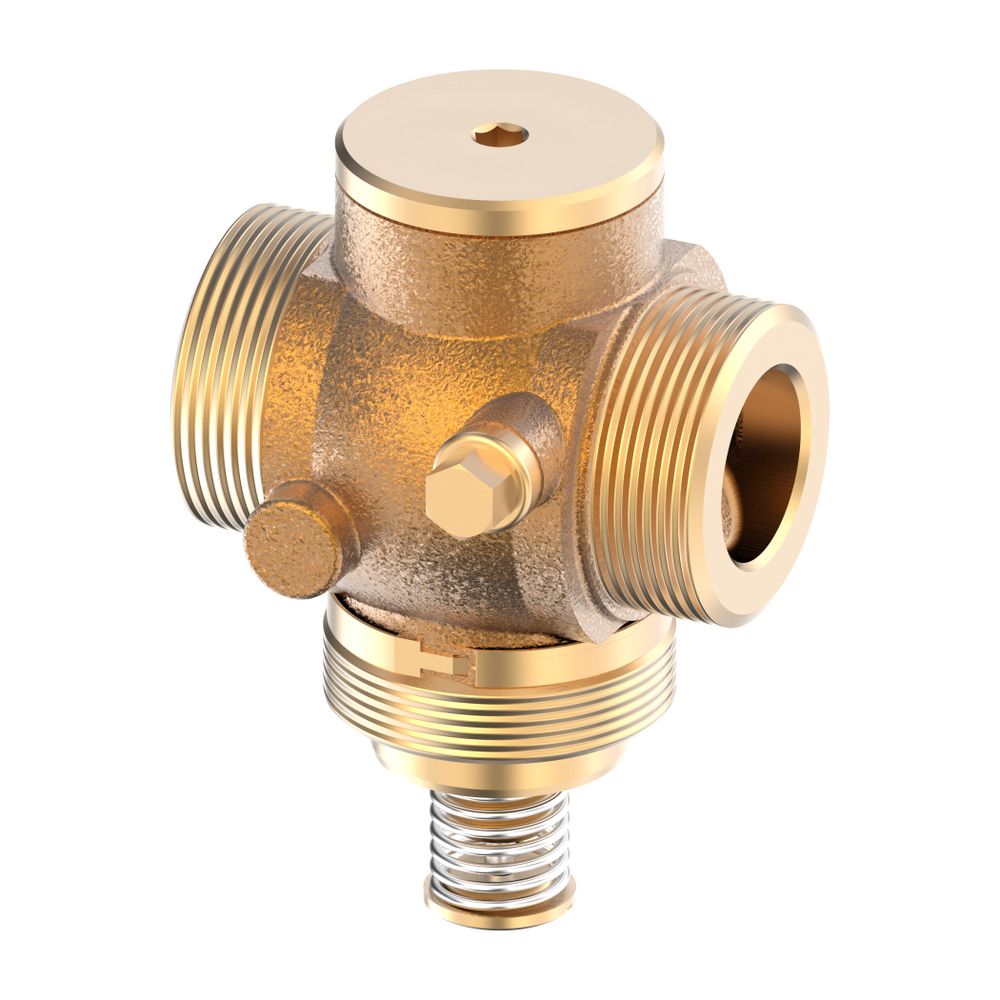

Danfoss Durchgangsventil VGU DN 25 Kvs 8,0, PN 25, RG-5, AG
Das Danfoss Durchgangsventil VGU DN 25 ist ein robustes Motorregelventil, das für den Einsatz in Heiz- und Kühlsystemen konzipiert wurde. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25 bietet es eine zuverlässige Regelung. Das Ventil ist aus hochwertigem Rotguss (RG-5) gefertigt und verfügt über Außengewindeanschlüsse nach DIN ISO 228/1. Es ist ideal für die Kombination mit mechanischen AVT Thermostaten und öffnet bei steigender Temperatur.
Wie ist das Danfoss Durchgangsventil VGU konstruiert?
Das Ventilgehäuse des Danfoss Durchgangsventils VGU besteht aus Rotguss CuZn40Pb2 (RG5), auch bekannt als Bronze (Rg 5), was eine hohe Beständigkeit sicherstellt. Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine EPDM-Kegeldichtung sorgt für eine zuverlässige Abdichtung und minimiert den Leckverlust auf 0,05 des Kvs-Wertes. Das Ventil ist druckentlastet ausgeführt und der Kegel ist mit einer Weichdichtung versehen.
Welche Funktionen bietet das Danfoss Durchgangsventil VGU?
Das Durchgangsventil VGU ist für die Kombination mit mechanischen AVT Thermostaten ausgelegt. Es ermöglicht die Anbindung von bis zu drei Thermostaten, wofür ein separates Kombinationsstück (K2/K3) erforderlich ist. Das Ventil öffnet bei steigender Temperatur und ist für einen maximalen Differenzdruck von 20 bar in geöffneter Stellung ausgelegt. Es ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet und deckt einen Temperaturbereich von 2 °C bis 150 °C ab.
Wie sind die Anschlüsse des Ventils ausgeführt?
Die Anschlüsse des Danfoss Durchgangsventils VGU sind beidseitig als Außengewinde nach DIN ISO 228/1 ausgeführt. Beide Anschlüsse haben eine Nennweite von DN 25 und einen Rohraußendurchmesser von 25 mm. Das Ventil ist ohne Kupplungsanschlüsse konzipiert und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Installation.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 8,0 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck (geöffnet): 20 bar
- Temperaturbereich: 2 - 150 °C
- Werkstoff Gehäuse: Rotguss (CuZn40Pb2, RG-5)
- Werkstoff Ventilkegel: Messing (CuZn36Pb2As)
- Werkstoff Ventilsitz: Edelstahl (W.-Nr. 1.4571)
- Dichtung: EPDM
- Anschluss: Außengewinde DIN ISO 228/1
- Leckverlust des Kvs-Wertes: 0,05
- Hublänge: 5
Das Danfoss Durchgangsventil VGU DN 25 stellt eine zuverlässige Lösung für Regelaufgaben in Heiz- und Kühlsystemen dar. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25, sichert eine langlebige und effiziente Funktion im breiten Temperaturbereich von 2 °C bis 150 °C.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGU |
| Hersteller-Artikelnummer | 065B0793 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065B0793 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543757 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 1,049 kg |
| Hublänge | 5 |
| Kvs-Wert | 8 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 20 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 25 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
