Beschreibung

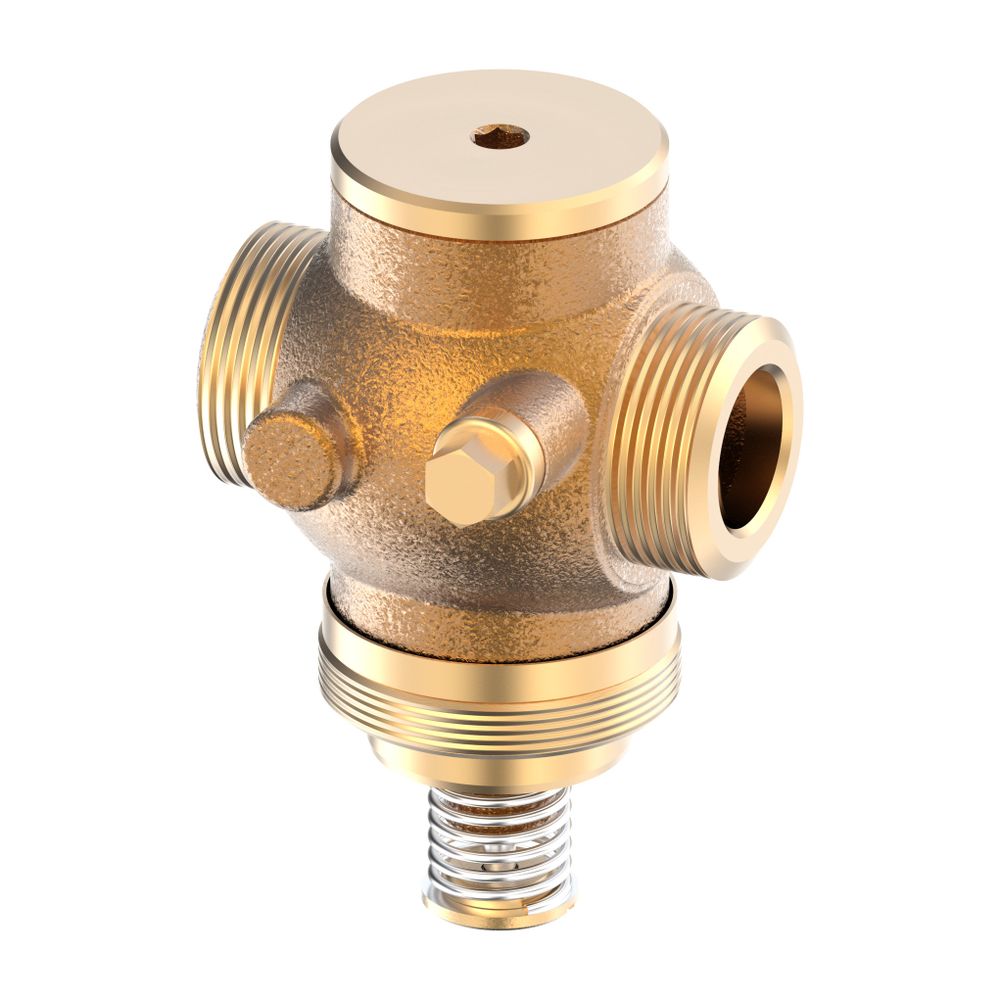

Danfoss Durchgangsventil VGU DN 20 Kvs 6,3, PN 25, RG-5, AG
Das Danfoss Durchgangsventil VGU DN 20 ist ein robustes Motorregelventil, das speziell für den Einsatz in Heizungsanlagen konzipiert wurde. Es ist für mechanische Thermostate der AVT-Serie geeignet und ermöglicht eine präzise Regelung von Medienströmen. Mit einer Nennweite von DN 20, einem Kvs-Wert von 6,3 m³/h und einem Nenndruck von PN 25 ist es eine zuverlässige Komponente für anspruchsvolle Anwendungen. Die Anschlüsse sind beidseitig mit metrischem Außengewinde nach DIN ISO 228/1 versehen.
Aus welchen Materialien besteht das Danfoss Durchgangsventil VGU?
Das Ventilgehäuse des Danfoss Durchgangsventils VGU besteht aus hochwertigem Rotguss CuZn40Pb2 (RG-5). Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung und hohe Beständigkeit gegenüber den eingesetzten Medien.
Welche Funktionen und Kombinationsmöglichkeiten bietet das Ventil?
Das Durchgangsventil VGU ist für mechanische Thermostate der AVT-Serie ausgelegt. Es bietet die Möglichkeit, bis zu drei Thermostate und/oder Druckantriebe zu kombinieren, wofür ein separates Kombinationsstück (K2/K3) erforderlich ist. Das Ventil öffnet bei steigender Temperatur, ist druckentlastet und verfügt über einen Kegel mit Weichdichtung, was eine präzise und zuverlässige Regelung ermöglicht.
Für welche Medien und Temperaturbereiche ist das Ventil geeignet?
Das Ventil ist für Heizwasser mit einem Glykolanteil von bis zu 30 % geeignet. Der zulässige Temperaturbereich für Heizwasser liegt zwischen 2 und 150 Grad Celsius. Es ist speziell für Heizungsanwendungen konzipiert.
Welche technischen Kenndaten sind für das Danfoss Durchgangsventil VGU relevant?
Das Ventil verfügt über beidseitige Außengewindeanschlüsse (metrisch) nach DIN ISO 228/1. Der Nenndurchmesser der Anschlüsse beträgt DN 20, mit einem Rohraußendurchmesser von 20 mm. Der Kvs-Wert liegt bei 6,3 m³/h und der Nenndruck bei PN 25. Die maximale Differenzdruckbelastung in geöffneter Stellung beträgt 20 bar. Die Hublänge des Ventils beträgt 5 mm, und der Leckverlust des Kvs-Wertes liegt bei 0,05.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 6,3 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck (geöffnet): 20 bar
- Temperaturbereich: 2 bis 150 °C
- Anschluss: Außengewinde metrisch nach DIN ISO 228/1
- Werkstoff Gehäuse: Rotguss CuZn40Pb2 (RG-5)
- Kegeldichtung: EPDM
- Hublänge: 5 mm
- Leckverlust Kvs: 0,05
Das Danfoss Durchgangsventil VGU DN 20 bietet eine zuverlässige und präzise Regelung für Heizungsanlagen. Mit einem Kvs-Wert von 6,3 m³/h und einem Nenndruck von PN 25 sowie einem Temperaturbereich von 2 bis 150 °C ist es eine langlebige und effiziente Lösung für verschiedene Heizsysteme. Die hochwertige Materialauswahl, wie Rotguss für das Gehäuse und EPDM für die Dichtung, trägt zur hohen Funktionalität bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGU |
| Hersteller-Artikelnummer | 065B0792 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-065B0792 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543740 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,856 kg |
| Hublänge | 5 |
| Kvs-Wert | 6,3 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 20 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
