Beschreibung

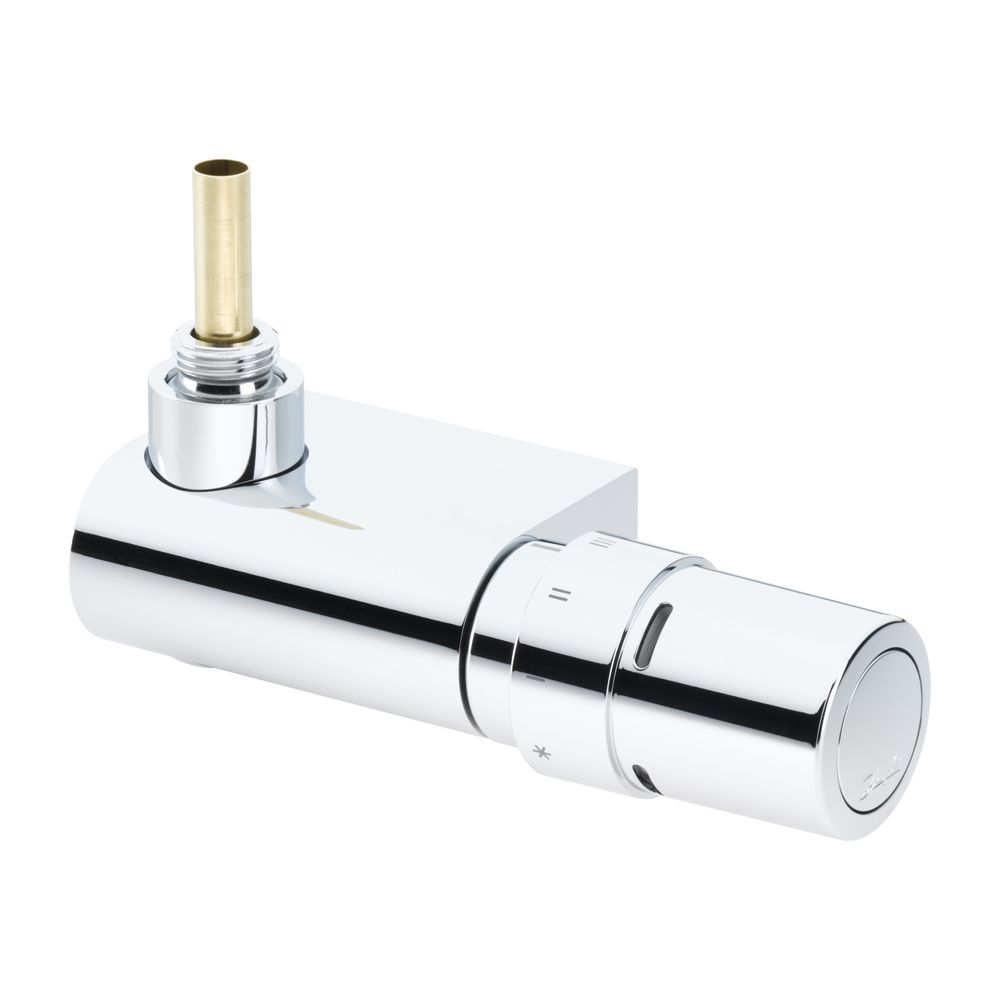

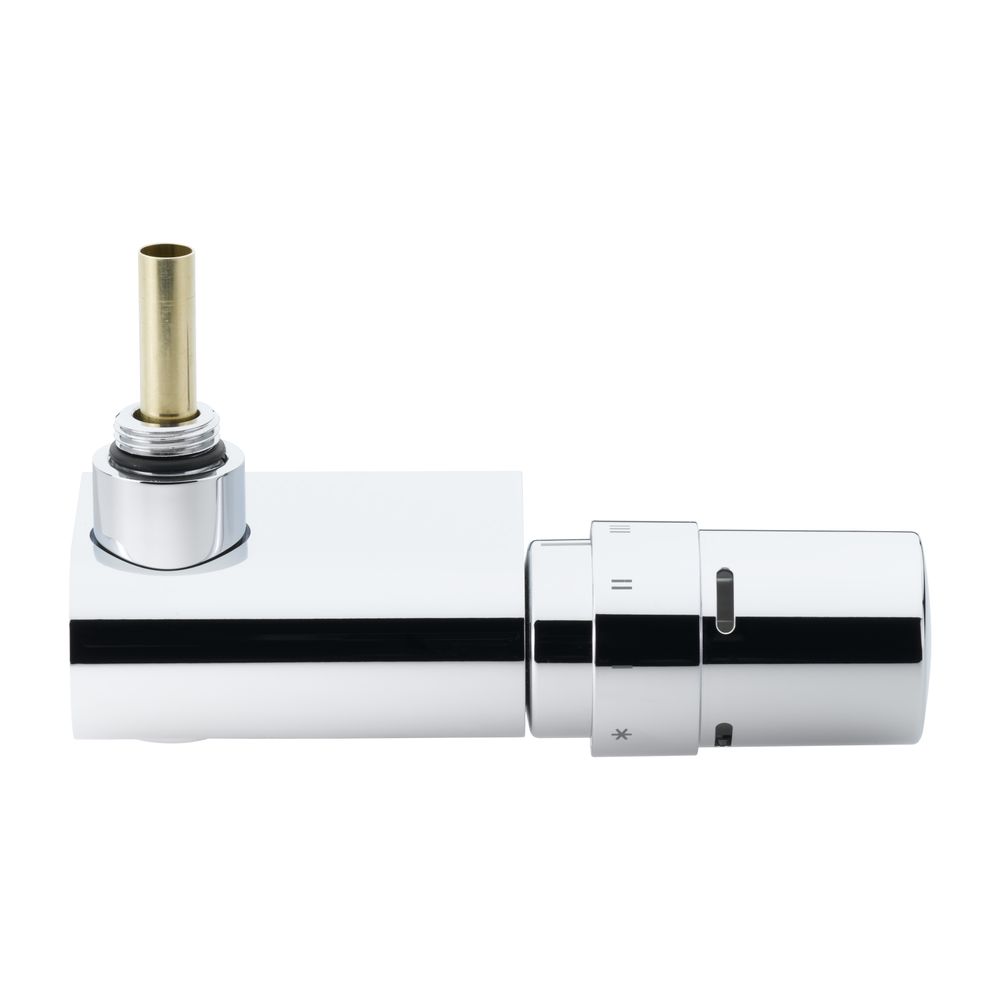

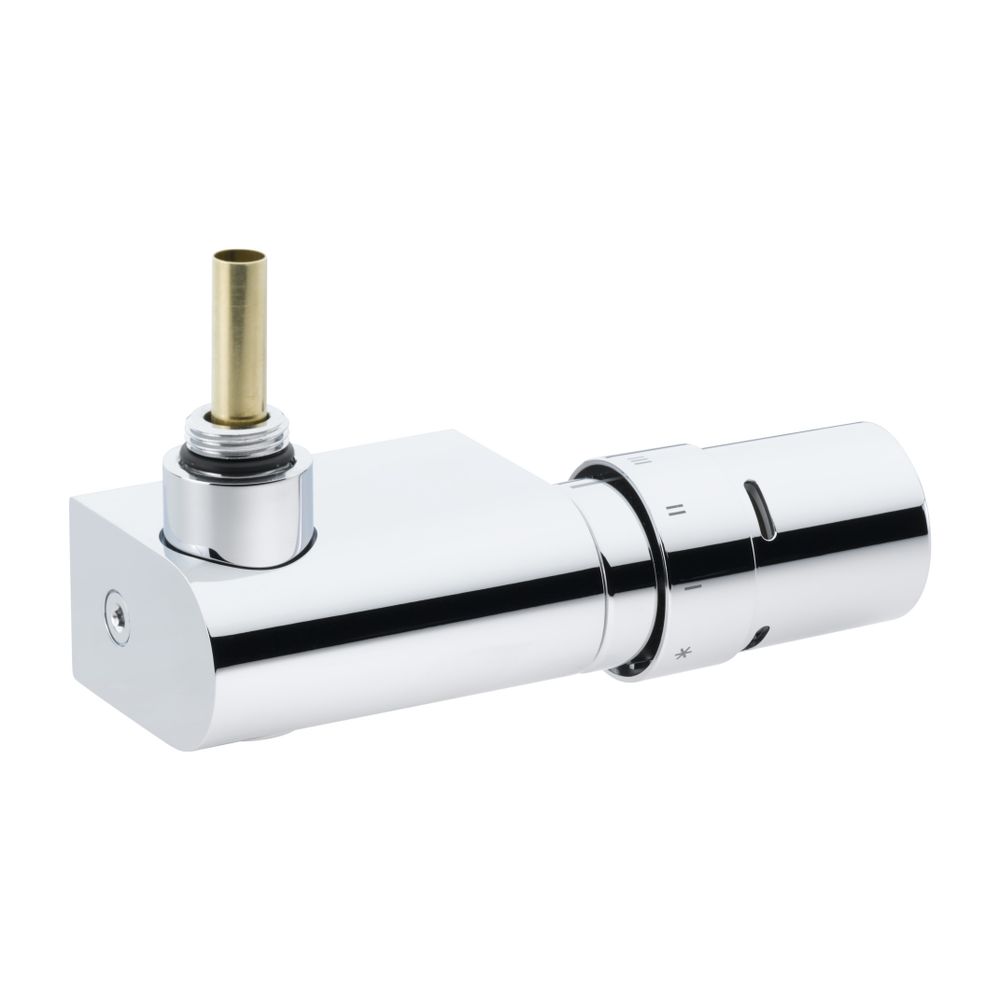

Danfoss Anschlussarmatur VHX Mono Set R 1/2", Eckausführung, Chrom
Die Danfoss Anschlussarmatur VHX Mono Set R 1/2" in Eckausführung mit verchromter Oberfläche ist speziell für optisch anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss konzipiert. Dieses Set aus der X-tra Collection eignet sich für Zweirohrsysteme und ermöglicht eine präzise Raumtemperaturregelung durch den mitgelieferten RAX-Fühler.
Wie ist die VHX Mono Anschlussarmatur aufgebaut und welche Funktionen bietet sie?
Die VHX Mono Anschlussarmatur ist als Lanzenventil ausgeführt und wird im Rücklauf installiert. Das integrierte Regelventil ist voreinstellbar und verfügt über eine optische Einstellkontrolle sowie eine Absperrmöglichkeit des Vorlaufs. Das Fühlerelement kann flexibel rechts oder links an der Armatur montiert werden. Die Armatur ist für eine beschädigungsfreie Montage konstruiert und besitzt eine unter Anlagendruck auswechselbare Stopfbuchse. Das Gehäuse besteht aus Messing, der Lanzendurchmesser beträgt 11 mm.
Für welche Heizkörpersysteme und Anschlussarten ist die VHX Mono geeignet?
Die VHX Mono ist für Zweirohrsysteme ausgelegt und besitzt einen Heizkörperanschluss mit der Größe 1/2 Zoll (15 mm). Sie ist in der Ausführung als Eckanschluss (R 1/2") erhältlich und kann sowohl für Wand- als auch Bodenanschlüsse verwendet werden. Die Armatur ist absperrbar und kann mit einem elektrischen Heizstab erweitert werden, wobei der zweite Heizkörperanschluss hierfür genutzt werden kann.
Welche technischen Leistungsmerkmale und Betriebsbedingungen sind zu beachten?
Der Kvs-Wert der Armatur beträgt 0,45 m³/h, der Kv-Wert mit RAX-Fühler liegt im Bereich von 0,12 bis 0,40 m³/h bei einem Differenzdruck von 0,6 bar. Die maximale Betriebsdruckfestigkeit beträgt 10 bar, die maximale Vorlauftemperatur 120 °C. Die Bauhöhe der Armatur beträgt 102 und der Mittenabstand liegt bei 50 mm. Die Bedienung erfolgt thermostatisch über einen Knopf, eine automatische Durchflussregelung ist nicht vorhanden.
Welche Anforderungen bestehen an das Heizwasser?
Um Steinbildung und Korrosion zu vermeiden, muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Dies ist wichtig für die Langlebigkeit und Funktionstüchtigkeit der Armatur.
Technische Daten
- Anschlussgröße Heizkörper: 1/2 Zoll (15 mm)
- Ausführung: Eckanschluss (R 1/2)
- Kvs-Wert: 0,45 m³/h
- Kv-Wert mit RAX-Fühler: 0,12 - 0,40 m³/h
- Maximaler Betriebsdruck: 10 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Vorlauftemperatur: 120 °C
- Bauhöhe: 102
- Mittenabstand: 50 mm
- Lanzendurchmesser: 11 mm
- Oberfläche: Chrom
- Bedienung: thermostatisch mit Knopf
- Geeignet für: Zweirohrsysteme
- Abmessung Thermostatanschluss: Klick 22
Die Danfoss Anschlussarmatur VHX Mono Set bietet eine flexible und präzise Regelung für Design- und Handtuchwärmekörper in Zweirohrsystemen. Mit einem Kvs-Wert von 0,45 m³/h, einer maximalen Vorlauftemperatur von 120 °C und einem Betriebsdruck von bis zu 10 bar ist sie für anspruchsvolle Heizkörperinstallationen geeignet und ermöglicht durch das integrierte Lanzenventil und den RAX-Fühler eine komfortable Temperatursteuerung.
Lieferumfang
- 1x Danfoss Anschlussarmatur VHX Mono
- 1x Fühlerelement RAX
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Produkte für Design-Heizkörper |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | VHX-Sets (X-tra |
| Hersteller-Artikelnummer | 013G4285 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G4285 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 102 |
| Bedienung | thermostatisch mit Knopf |
| EAN-13 | 5702420073439 |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 1,956 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-Wert | 0,12 - 0,4 |
| Kvs-Wert | 0,45 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | nein |
| Oberflächenschutz | verchromt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| WEEE-Nr. | 66490570 |
