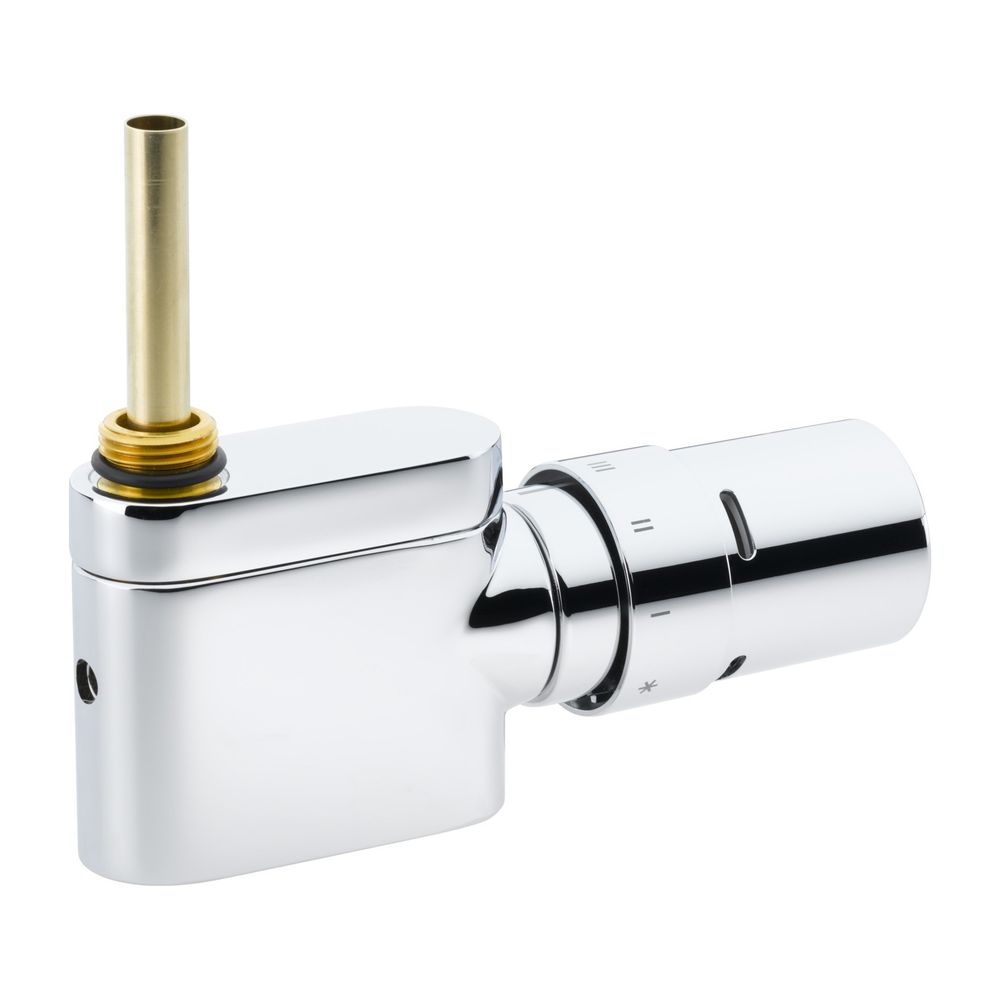

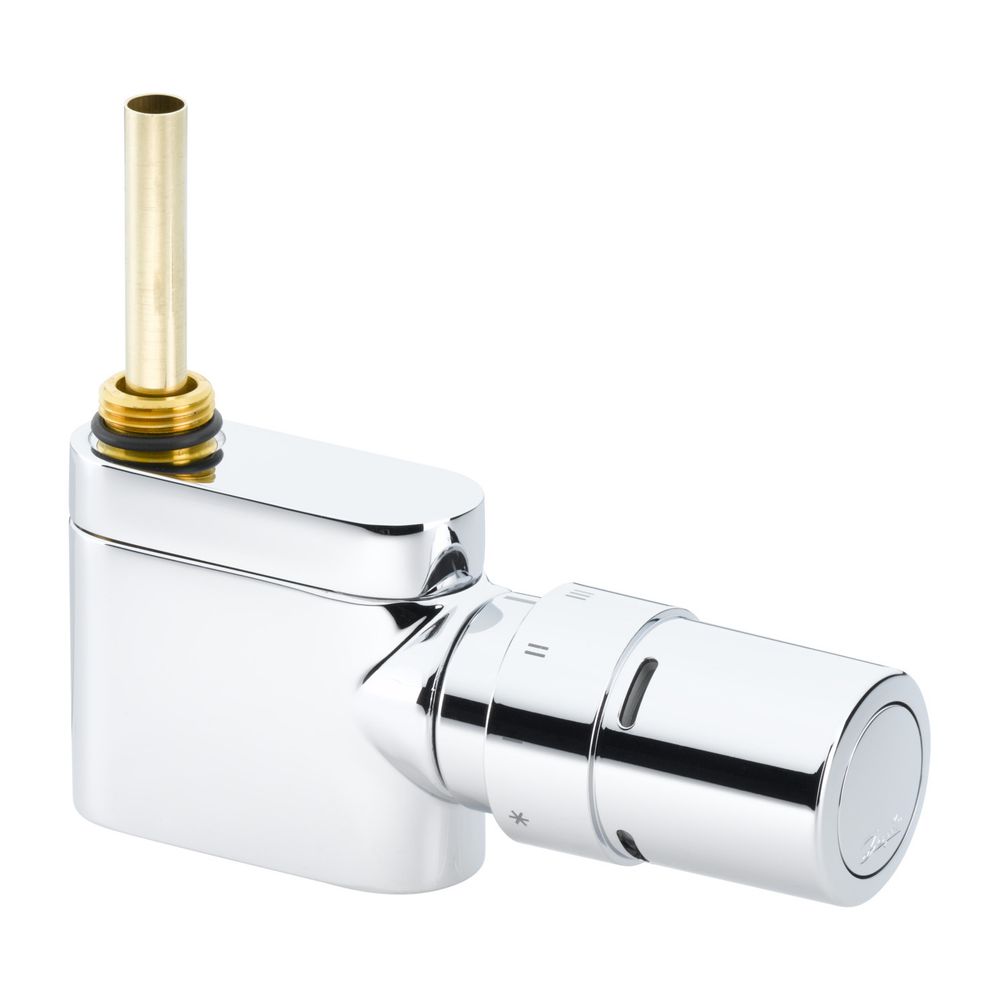

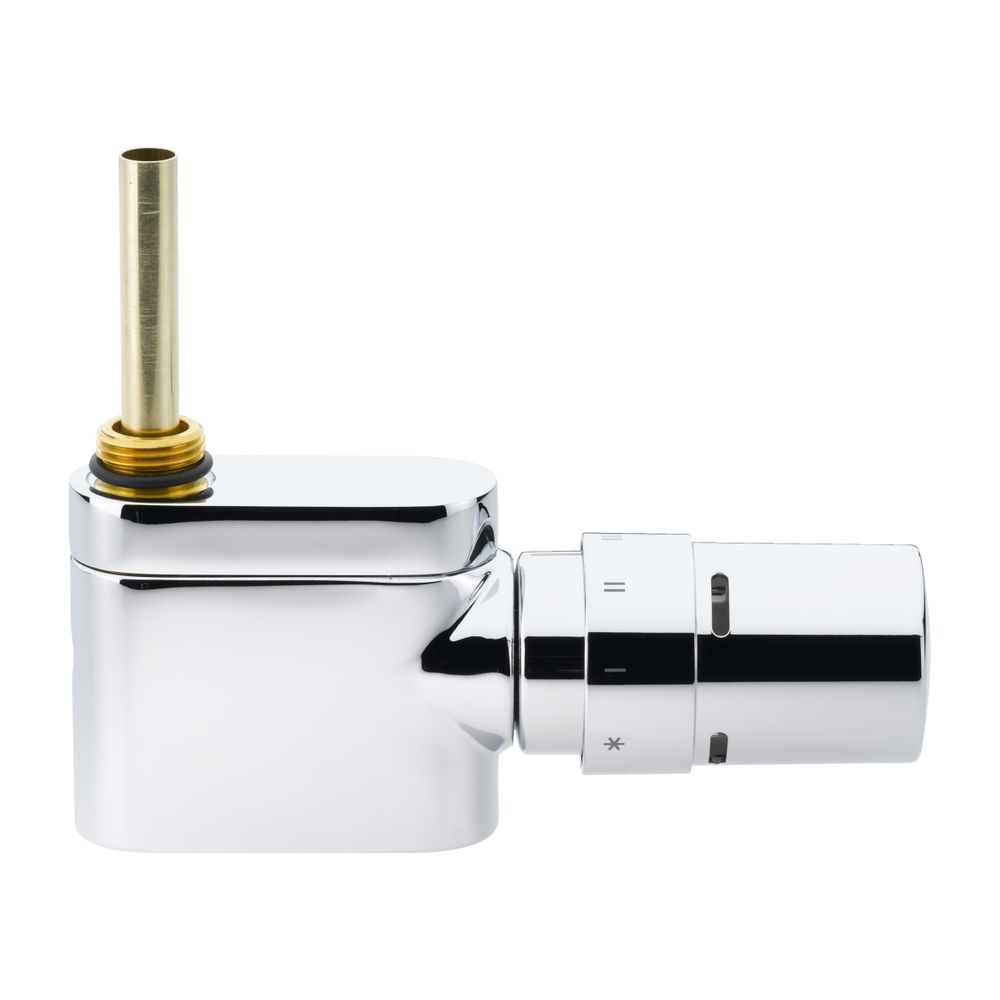

Danfoss Anschlussarmatur VHX Mono Set R 1/2", Durchgangsausführung, Chrom

Die Danfoss Anschlussarmatur VHX Mono Set R 1/2" in Chrom ist Teil der X-tra Collection und wurde speziell für anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss entwickelt. Als Lanzenventil für Zweirohrsysteme konzipiert, bietet dieses Set eine präzise Raumtemperaturregelung durch das mitgelieferte RAX-Fühlerelement und vereint Funktionalität mit modernem Design.

Wie ist die Danfoss VHX Mono Armatur aufgebaut und welche Funktionen bietet sie?

Die VHX Mono Anschlussarmatur ist ein Lanzenventil mit einem integrierten, voreinstellbaren Regelventil, das im Rücklauf sitzt. Eine optische Einstellkontrolle sowie die Absperrmöglichkeit des Vorlaufs sind vorhanden. Das Fühlerelement kann flexibel rechts oder links an der Armatur montiert werden. Das Gehäuse besteht aus robustem Messing mit einer hochwertigen Chrom-Oberfläche. Der zweite Heizkörperanschluss kann für die Erweiterung mit einem elektrischen Heizstab genutzt werden. Die Stopfbuchse ist unter Anlagendruck auswechselbar, und eine spezielle Montageart ermöglicht eine beschädigungsfreie Installation.

Für welche Heizkörpersysteme ist die VHX Mono geeignet und wie wird sie installiert?

Diese Anschlussarmatur ist ausschließlich für Zweirohrsysteme konzipiert und nicht für Einrohrsysteme geeignet. Sie ist in Varianten für Wand- oder Bodenanschluss erhältlich, was flexible Installationsmöglichkeiten bietet. Die Armatur verfügt über ein Anschlussgewinde von R 1/2" und einen Mittenabstand von 50 mm. Der Thermostatanschluss ist als Klick 22 ausgeführt, und die Armatur selbst als Schlussstück mit Innengewinde in gerader Form. Die Bedienung erfolgt thermostatisch über einen Knopf, und die Armatur ist vorab einstellbar, um eine optimale Heizungsregelung zu ermöglichen.

Welche technischen Eigenschaften und Leistungswerte zeichnen die VHX Mono aus?

Die Danfoss VHX Mono Anschlussarmatur ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert liegt bei 0,45 m³/h, während der Kv-Wert im AP Bereich 1/2K mit RAX-Fühler zwischen 0,12 und 0,40 m³/h variiert. Der Lanzendurchmesser beträgt 11 mm. Die Bauhöhe der Armatur beträgt 100.

Welche Anforderungen bestehen an das Heizwasser?

Um Steinbildung und Korrosion zu vermeiden und die Langlebigkeit sowie Funktionstüchtigkeit der Armatur sicherzustellen, muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Anschlussgröße Heizkörper: R 1/2
• Ausführung: Durchgang
• Kvs-Wert: 0,45 m³/h
• Kv-Wert (mit RAX-Fühler): 0,12 - 0,40 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Mittenabstand: 50 mm
• Lanzendurchmesser: 11 mm
• Bauhöhe: 100

Die Danfoss Anschlussarmatur VHX Mono Set R 1/2" bietet eine ästhetische und technisch ausgereifte Lösung für die Heizungsregelung in modernen Bädern und Wohnräumen. Mit ihrer Chrom-Oberfläche, der präzisen Raumtemperaturregelung durch den RAX-Fühler und der robusten Messingkonstruktion stellt sie eine zuverlässige Komponente für Zweirohrsysteme dar. Sie ist für einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt.

Lieferumfang

• 1x Danfoss Anschlussarmatur VHX Mono Set
• 1x Fühlerelement RAX
