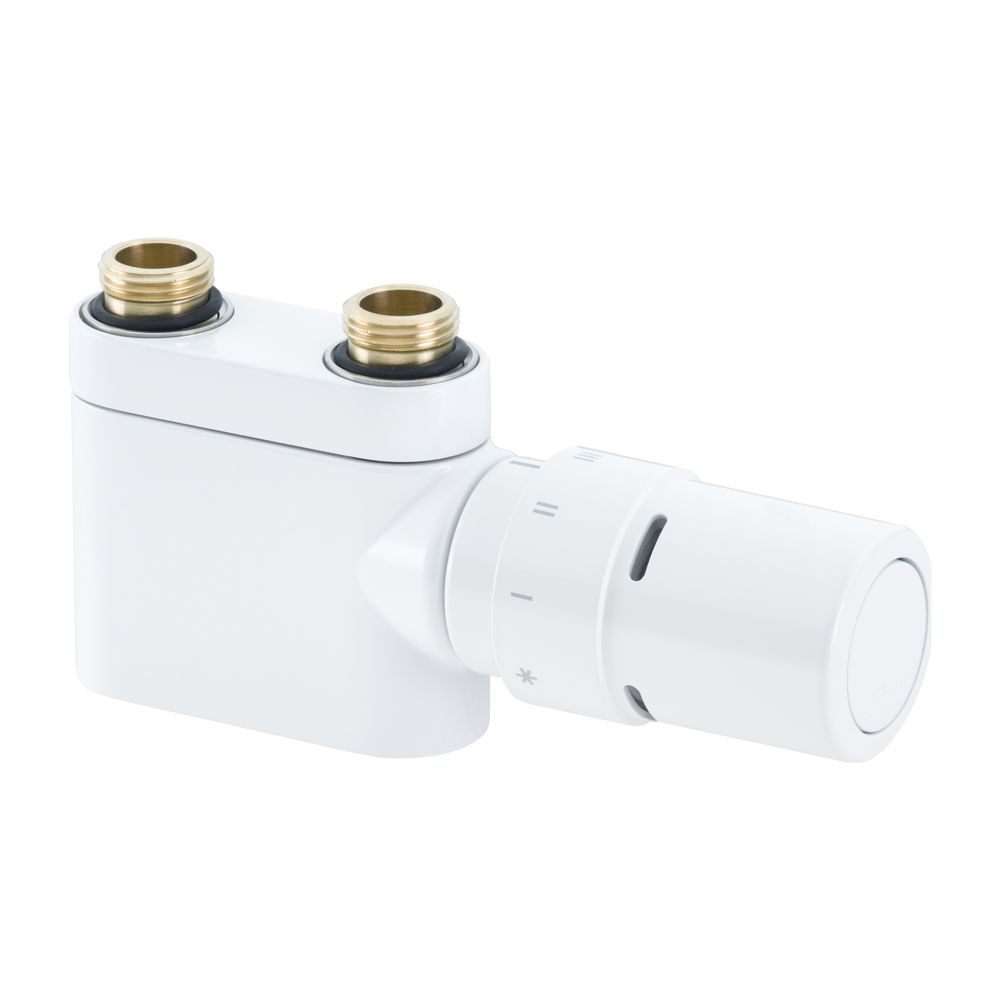

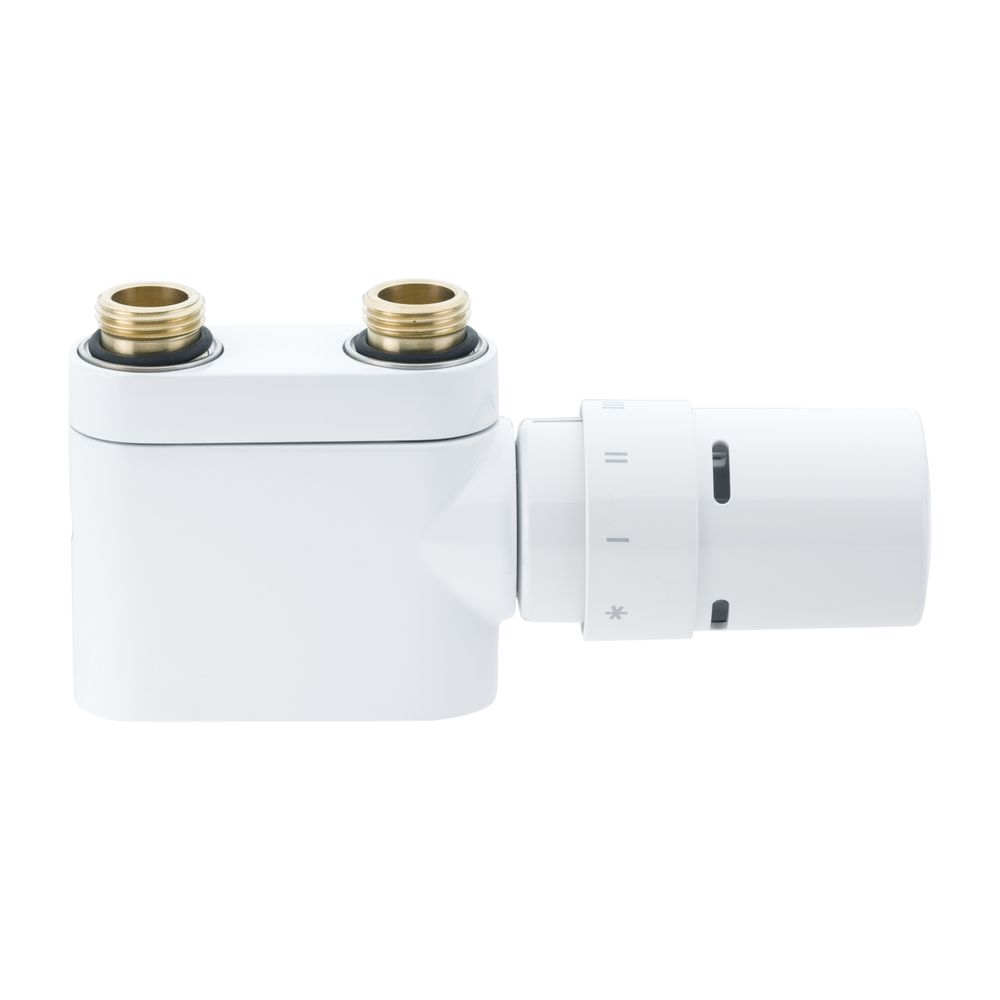

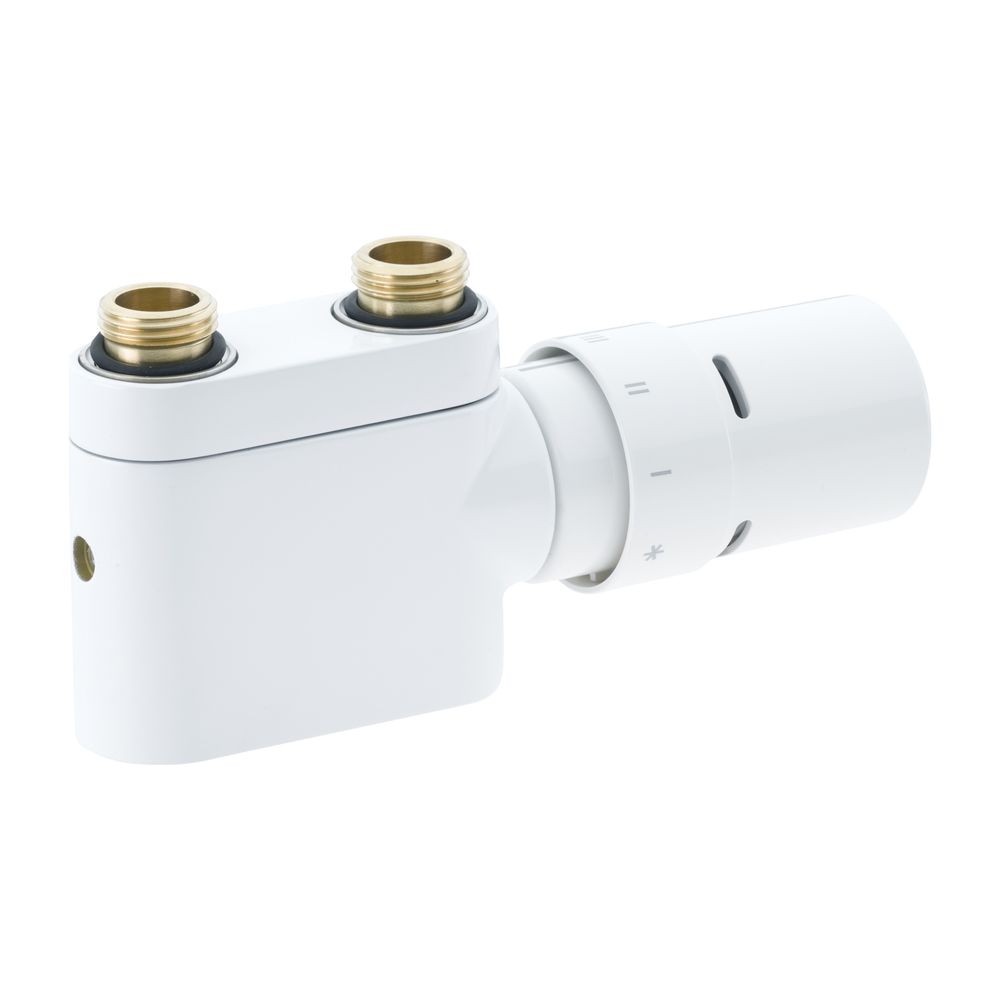

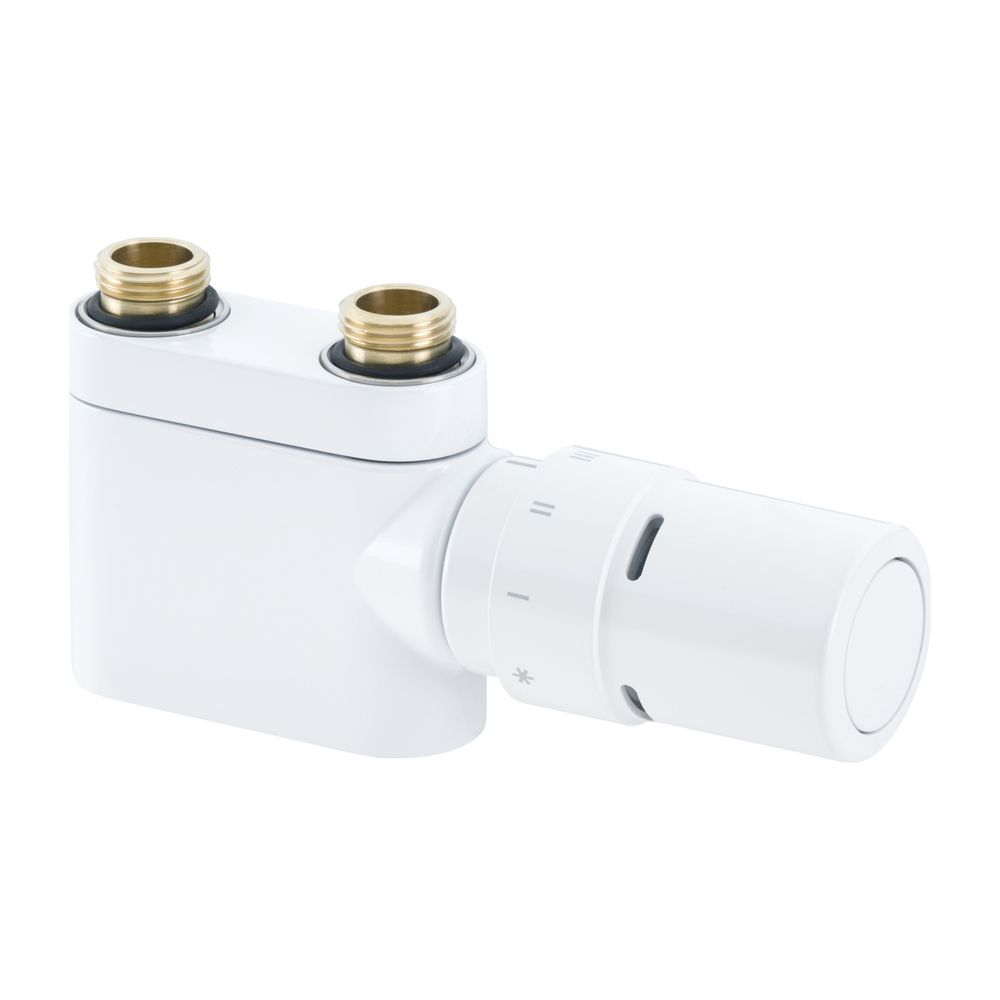

Danfoss Anschlussarmatur VHX Duo Set R 1/2", Durchgangsausführung, Verkehrsweiß

Die Danfoss Anschlussarmatur VHX Duo Set R 1/2" in Durchgangsausführung und Verkehrsweiß ist eine speziell entwickelte Lösung aus der X-tra Collection für optisch anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss. Dieses Set eignet sich für Heizkörper mit einem Mittenabstand von 50 mm und ist für den Einsatz in Zweirohrsystemen konzipiert. Es beinhaltet ein RAX-Fühlerelement zur Raumtemperaturregelung und kann alternativ mit einem Rücklauftemperaturbegrenzer RTX zur Steuerung der Heizkörpertemperatur kombiniert werden.

Welche Funktionen und Eigenschaften bietet die VHX Duo Anschlussarmatur?

Die VHX Duo Anschlussarmatur verfügt über ein voreinstellbares, integriertes Regelventil im Rücklauf, das eine optische Einstellkontrolle ermöglicht. Der Vorlauf ist absperrbar, und das Fühlerelement kann wahlweise rechts oder links an der Armatur montiert werden. Die Armatur ist in Versionen für Wand- oder Bodenanschluss erhältlich und ermöglicht eine beschädigungsfreie Montage. Das Gehäuse besteht aus robustem Messing. Die Stopfbuchse ist unter Anlagendruck auswechselbar, was Wartungsarbeiten erleichtert. Zudem ist die Armatur mit einem elektrischen Heizstab kombinierbar.

Für welche Heizkörpertypen und Systeme ist das VHX Duo Set geeignet?

Das Set ist speziell für Design- und Handtuchwärmekörper mit ½"-Anschluss und einem Mittenabstand von 50 mm konzipiert. Es ist ausschließlich für Zweirohrsysteme vorgesehen und nicht für Einrohrsysteme geeignet. Die thermostatische Bedienung erfolgt ohne Knopf, und die Armatur ist vorab einstellbar, jedoch ohne Schlagdämpfer. Eine Staubkappe ist im Lieferumfang enthalten.

Welche technischen Leistungsmerkmale und Betriebsbedingungen sind zu beachten?

Die Anschlussarmatur ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert liegt bei 0,56 m³/h. Der Kv-Wert im Arbeitsbereich von 1/2 K mit dem RAX-Fühler variiert zwischen 0,12 und 0,49 m³/h. Die Strömungsrichtung ist nicht entgegengesetzt, und eine automatische Durchflussregelung ist nicht vorhanden. Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Anschlussgröße: R 1/2" Durchgang
• Kvs-Wert: 0,56 m³/h
• Kv-Wert mit RAX-Fühler: 0,12 - 0,49 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Mittenabstand: 50 mm
• Oberfläche: Verkehrsweiß
• Gehäusematerial: Messing
• Geeignet für: Zweirohrsysteme

Die Danfoss Anschlussarmatur VHX Duo Set R 1/2" bietet eine flexible und hochwertige Lösung für die präzise Temperaturregelung an Design- und Handtuchwärmekörpern. Mit einem Kvs-Wert von 0,56 m³/h, einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C erfüllt sie anspruchsvolle technische Anforderungen und fügt sich mit ihrer Verkehrsweißen Oberfläche nahtlos in moderne Badumgebungen ein.

Lieferumfang

• 1x Danfoss Design-Universalanschlussarmatur Typ VHX-Duo
• 1x Fühlerelement RAX
