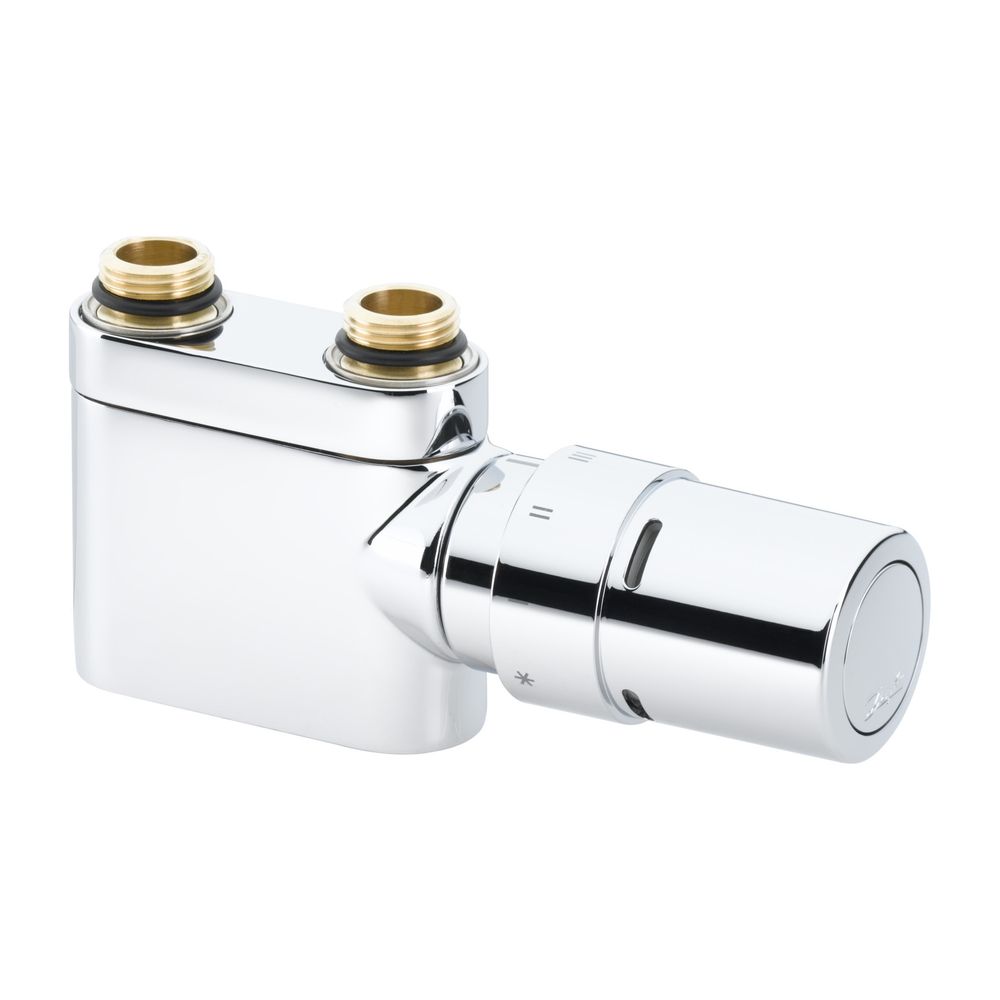

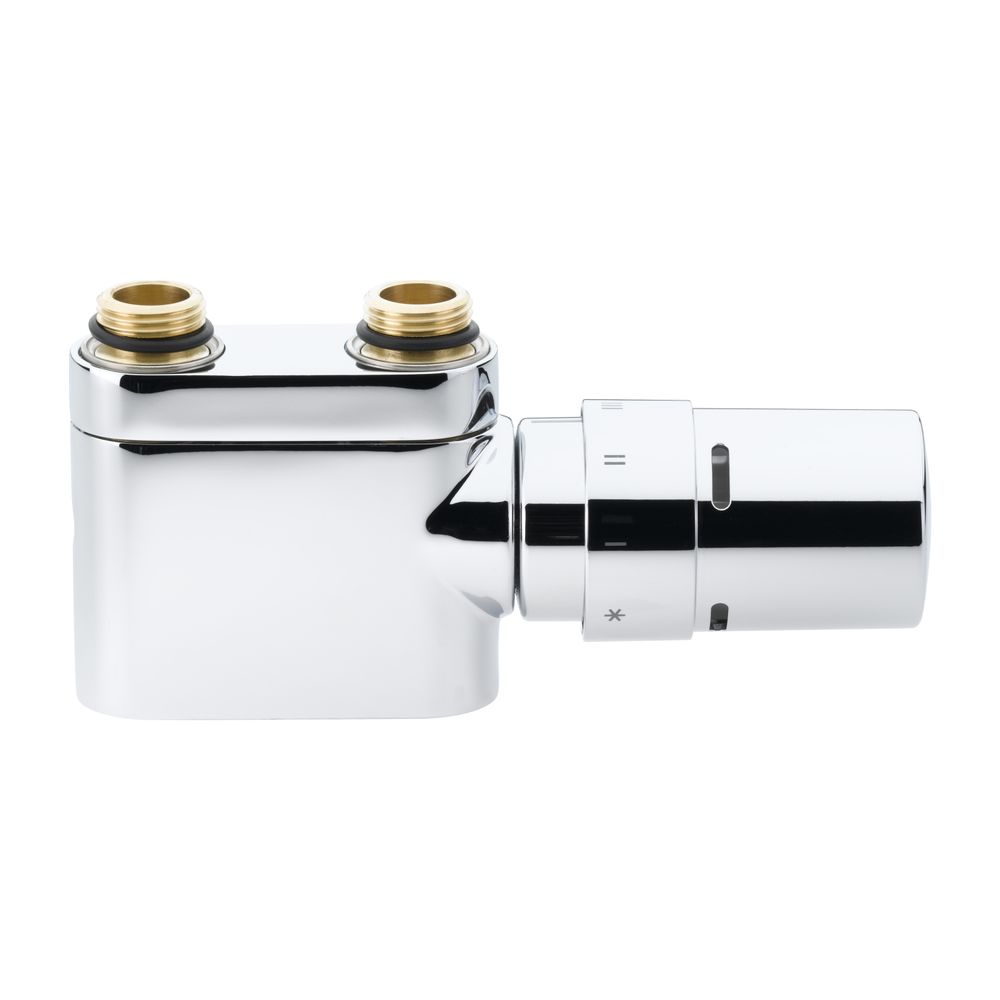

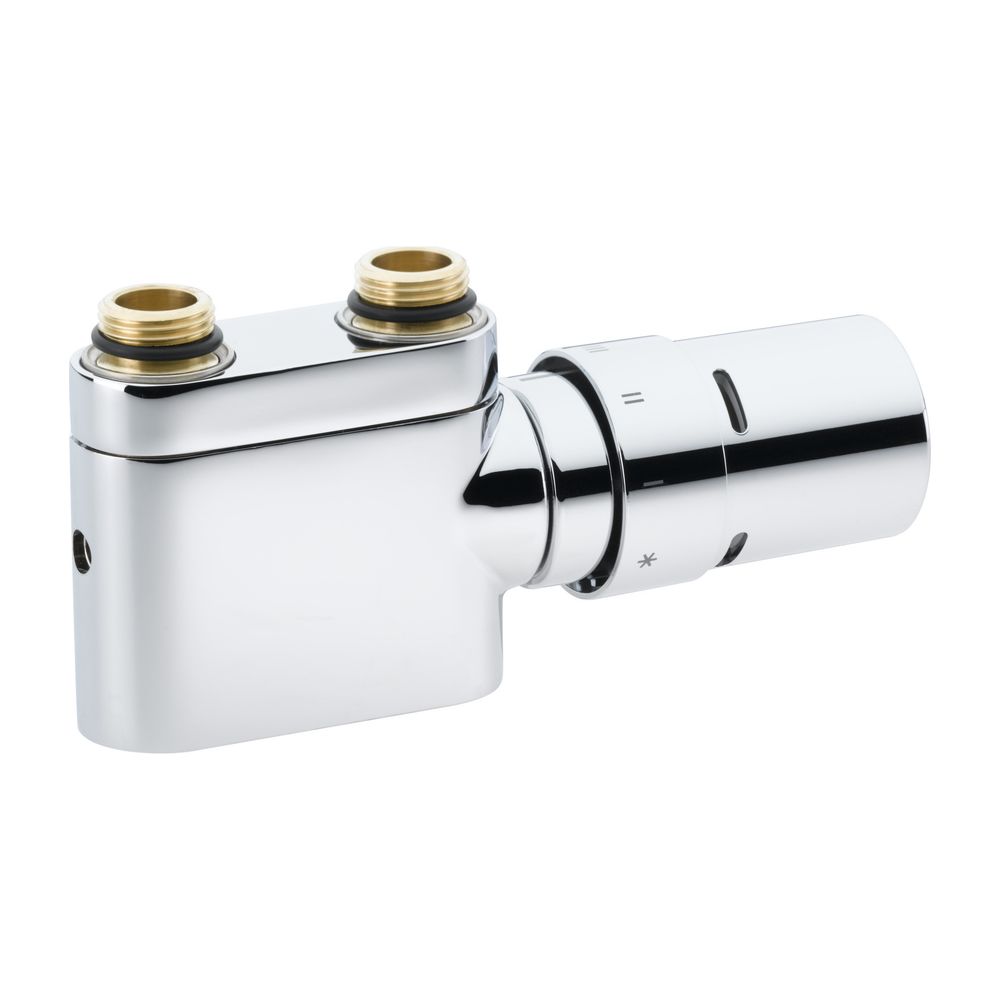

Danfoss Anschlussarmatur VHX Duo Set R 1/2", Durchgangsausführung, Chrom

Die Danfoss Anschlussarmatur VHX Duo Set R 1/2" in Durchgangsausführung und Chrom ist speziell für optisch anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss und 50 mm Anschlussabstand konzipiert. Dieses Set aus der X-tra Collection umfasst ein voreinstellbares Regelventil im Rücklauf sowie ein RAX-Fühlerelement zur Raumtemperaturregelung. Es eignet sich für Zweirohrsysteme und bietet eine Kombination aus Funktionalität und ansprechendem Design für moderne Badheizkörper.

Wie ist die VHX Duo Anschlussarmatur aufgebaut und welche Funktionen bietet sie?

Die VHX Duo Anschlussarmatur verfügt über ein integriertes, voreinstellbares Regelventil im Rücklauf mit optischer Einstellkontrolle. Das Ventil ist absperrbar und ermöglicht eine einfache Bedienung ohne Knopf. Das Fühlerelement kann flexibel rechts oder links an der Armatur montiert werden. Die Armatur ist in einer geraden Form ausgeführt und besitzt eine verchromte Oberfläche, die sie optisch ansprechend und korrosionsbeständig macht. Das Gehäuse besteht aus Messing, was für Langlebigkeit und Stabilität sorgt.

Für welche Heizkörpersysteme und Anschlussarten ist das VHX Duo Set geeignet?

Das VHX Duo Set ist für Zweirohrsysteme ausgelegt und nicht für Einrohrsysteme geeignet. Es ist als Durchgangsausführung mit einem Anschlussgewinde R 1/2" konzipiert und besitzt einen Mittenabstand von 50 mm. Die Armatur ist sowohl für Wand- als auch für Bodenanschlussvarianten verfügbar, was eine flexible Installation ermöglicht. Die Montage erfolgt beschädigungsfrei dank einer speziellen Montageart.

Welche technischen Eigenschaften und Leistungswerte sind relevant?

Das Set hat einen Kvs-Wert von 0,56 m³/h und einen Kv-Wert im Bereich von 0,12 bis 0,49 m³/h bei einem Differenzdruck von 1/2 K mit dem RAX-Fühler. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar. Die maximale Vorlauftemperatur liegt bei 120 °C. Die Bauhöhe der Armatur beträgt 100 mm. Die Stopfbuchse ist unter Anlagendruck auswechselbar, was Wartungsarbeiten erleichtert.

Wie lässt sich das VHX Duo Set erweitern und welche Zusatzkomponenten sind möglich?

Das VHX Duo Set kann mit einem elektrischen Heizstab erweitert werden, um zusätzliche Heizfunktionen zu integrieren. Alternativ ist auch die Kombination mit einem Rücklauftemperaturbegrenzer RTX möglich, der die Heizkörpertemperatur regelt. Diese Erweiterungen bieten flexible Steuerungsmöglichkeiten für unterschiedliche Heizanforderungen.

Welche Hinweise sind bei der Verwendung des VHX Duo Sets zu beachten?

Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Das Set ist mit einer thermostatischen Vorbereitung ausgestattet und verfügt über eine voreinstellbare Funktion ohne Schlagdämpfer. Es ist keine automatische Durchflussregelung integriert.

Technische Daten

• Anschluss: R 1/2" Durchgang
• Kvs-Wert: 0,56 m³/h
• Kv-Wert mit RAX-Fühler: 0,12 bis 0,49 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Mittenabstand: 50 mm
• Bauhöhe: 100 mm
• Material Gehäuse: Messing
• Oberfläche: verchromt
• Geeignet für: Zweirohrsysteme

Das Danfoss VHX Duo Set bietet eine hochwertige Anschlussarmatur mit integriertem Regelventil und flexiblem Fühlerelement für Design- und Handtuchwärmekörper. Die Kombination aus technischer Präzision, einfacher Montage und Erweiterungsmöglichkeiten durch elektrische Heizstäbe oder Temperaturbegrenzer macht es zu einer vielseitigen Lösung für moderne Heizsysteme.
