Beschreibung

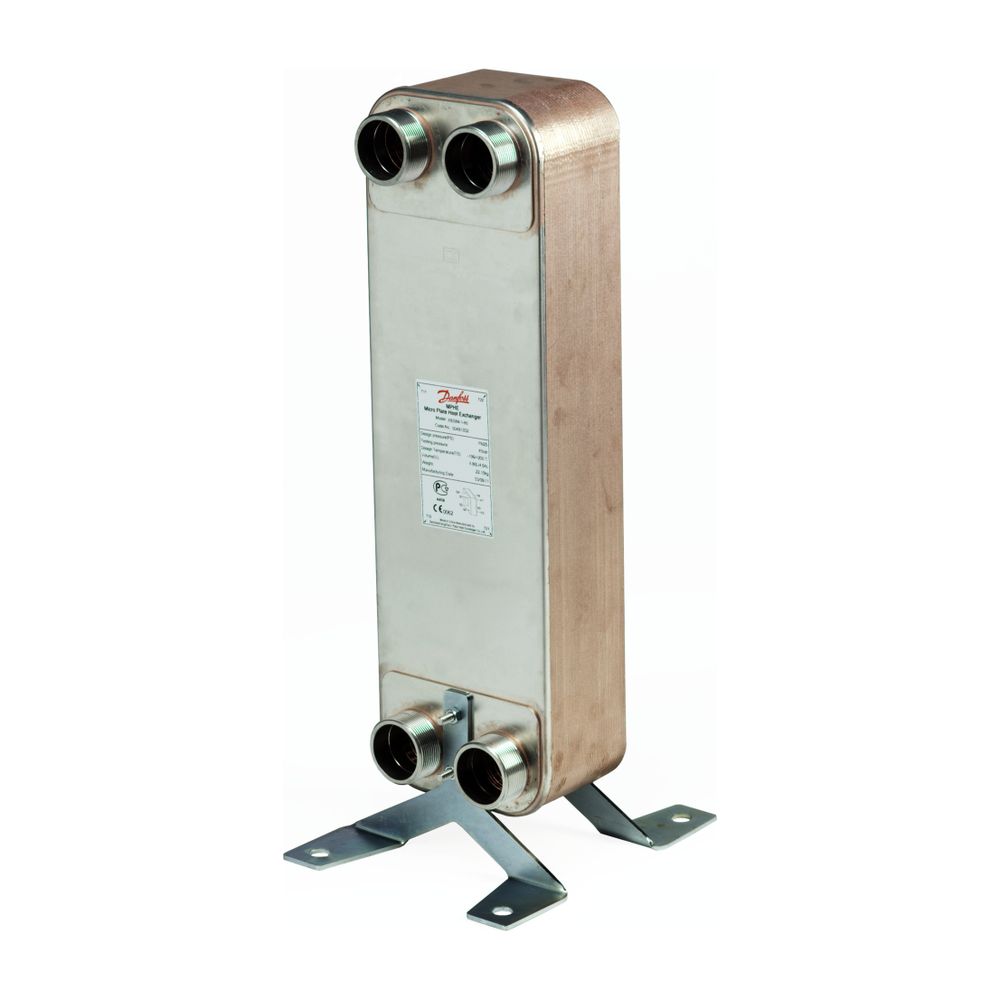

Danfoss gelöteter Wärmeübertrager MPHE XB 59M-1 60 PN 25 G 2" A x 52mm
Der Danfoss gelötete Wärmeübertrager MPHE XB 59M-1 60 PN 25 G 2" A x 52mm ist ein fortschrittlicher Plattenwärmeübertrager der XB59-Serie. Er wurde speziell für effiziente Wärmeübertragung in Fernwärme-, Fernkälte- und Heizungsanwendungen entwickelt. Dank der innovativen MicroPlate-Technologie bietet dieses Modell eine verbesserte Wärmeübertragung, geringeren Druckverlust sowie Energie- und Kosteneinsparungen.
Wie funktioniert die MicroPlate-Technologie?
Die MicroPlate-Technologie von Danfoss revolutioniert die Wärmeübertragung durch ein einzigartiges Plattenmuster. Dieses Design ermöglicht eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche, was zu einer effizienteren Wärmeübertragung und einem reduzierten Druckverlust führt. Der Plattenwärmeübertrager ist aus Edelstahl gefertigt und mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Welche Vorteile bietet der Wärmeübertrager und für welche Anwendungen ist er geeignet?
Der kupfergelötete Wärmeübertrager der XB59-Serie ist speziell für Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert. Er ermöglicht Energie- und Kosteneinsparungen, eine bessere Wärmeübertragung und einen geringeren Druckverlust. Die korrosionsbeständige Ausführung und die kompakte Bauweise tragen zu einer längeren Lebensdauer bei. Starkwandige, flachdichtende Gewindeanschlüsse ermöglichen eine flexible Installation.
Welche Betriebsbedingungen sind für den Wärmeübertrager vorgesehen?
Der Wärmeübertrager ist für einen maximalen Betriebsdruck von 25 bar auf beiden Seiten ausgelegt. Die zulässigen Betriebstemperaturen liegen zwischen -10 °C und 180 °C. Er verfügt über Gewindeanschlüsse mit einem Nenndurchmesser von jeweils 2 Zoll für primäre und sekundäre Kreise. Die Volumenströme betragen primär und sekundär jeweils 150.
Welche Qualitätsstandards und Zulassungen erfüllt der Wärmeübertrager?
Der Danfoss Plattenwärmeübertrager wird nach DIN ISO 9001 gefertigt. Die Berechnung und die verwendeten Werkstoffe entsprechen den AD-Merkblättern. Er erfüllt die Anforderungen der Druckgeräterichtlinie 97/23/EG (PED) und besitzt weitere Zulassungen wie GOST/Russland, SVGW/Schweiz und VA/Dänemark.
Technische Daten
- Anzahl der Platten: 60
- Ausführung: gelötet
- Max. Arbeitsdruck: 25 bar
- Max. Vorlauftemperatur: 180 °C
- Zulässige Temperatur (Min): -10 °C
- Wärmeübertragungsfläche gesamt: 5,821 m²
- Plattenwerkstoff: EN 1.4404
- Werkstoff Lotmaterial: Kupfer
- Nenndurchmesser primär: 2 Zoll
- Nenndurchmesser sekundär: 2 Zoll
Der Danfoss gelötete Wärmeübertrager MPHE XB 59M-1 bietet eine zuverlässige und energieeffiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit einem maximalen Arbeitsdruck von 25 bar und einem Temperaturbereich von -10 °C bis 180 °C ist dieses Modell vielseitig einsetzbar. Die innovative MicroPlate-Technologie sorgt für eine verbesserte Wärmeübertragung und einen reduzierten Druckverlust, was zu Energie- und Kosteneinsparungen sowie einer längeren Lebensdauer beiträgt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB59M-1 |
| Hersteller-Artikelnummer | 004B1932 |
| Hersteller | Danfoss |
| Anzahl der Platten | 60 |
| Artikelnummer | DANFOSS-004B1932 |
| Ausführung | gelötet |
| Bauhöhe | 607 |
| Baulänge | 186 |
| Bautiefe | 186 |
| EAN-13 | 5710104032405 |
| Geeignet für Dämmschale | ja |
| Gewicht | 24,517 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 519 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Nenndurchmesser sekundär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
