Beschreibung

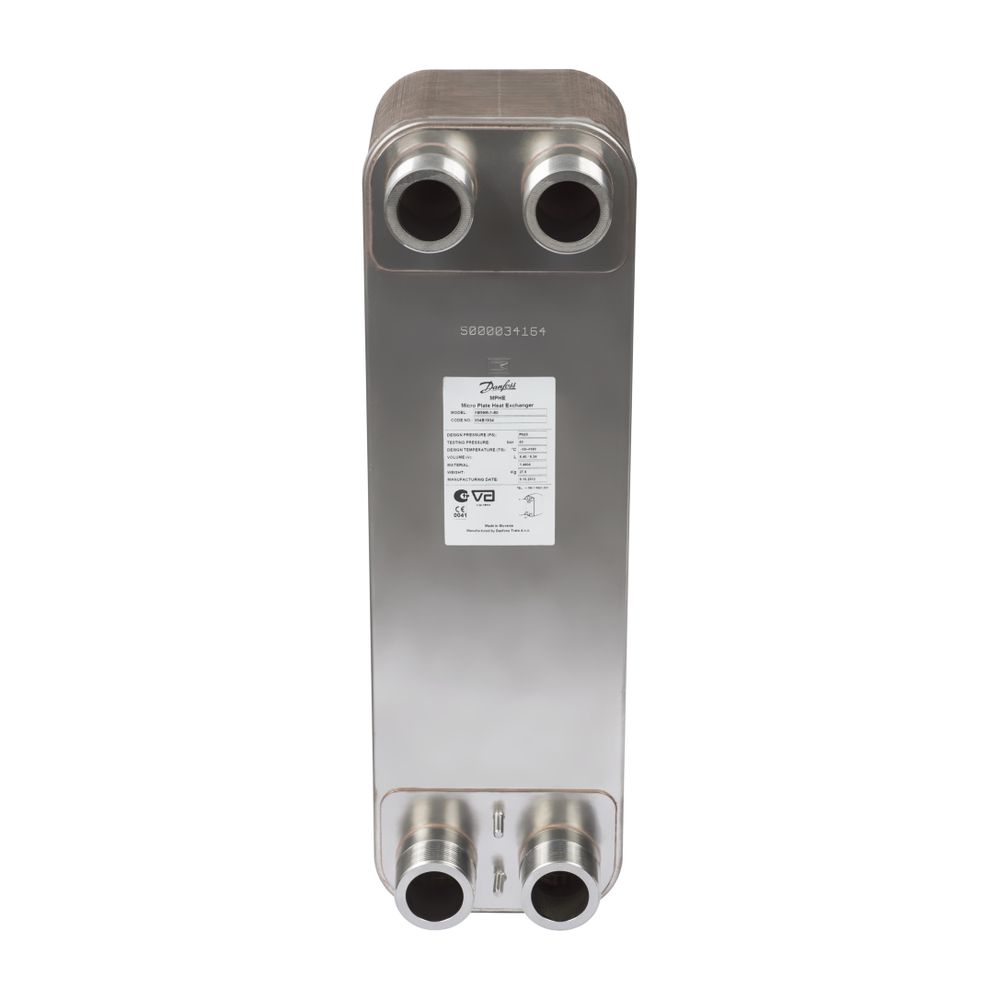

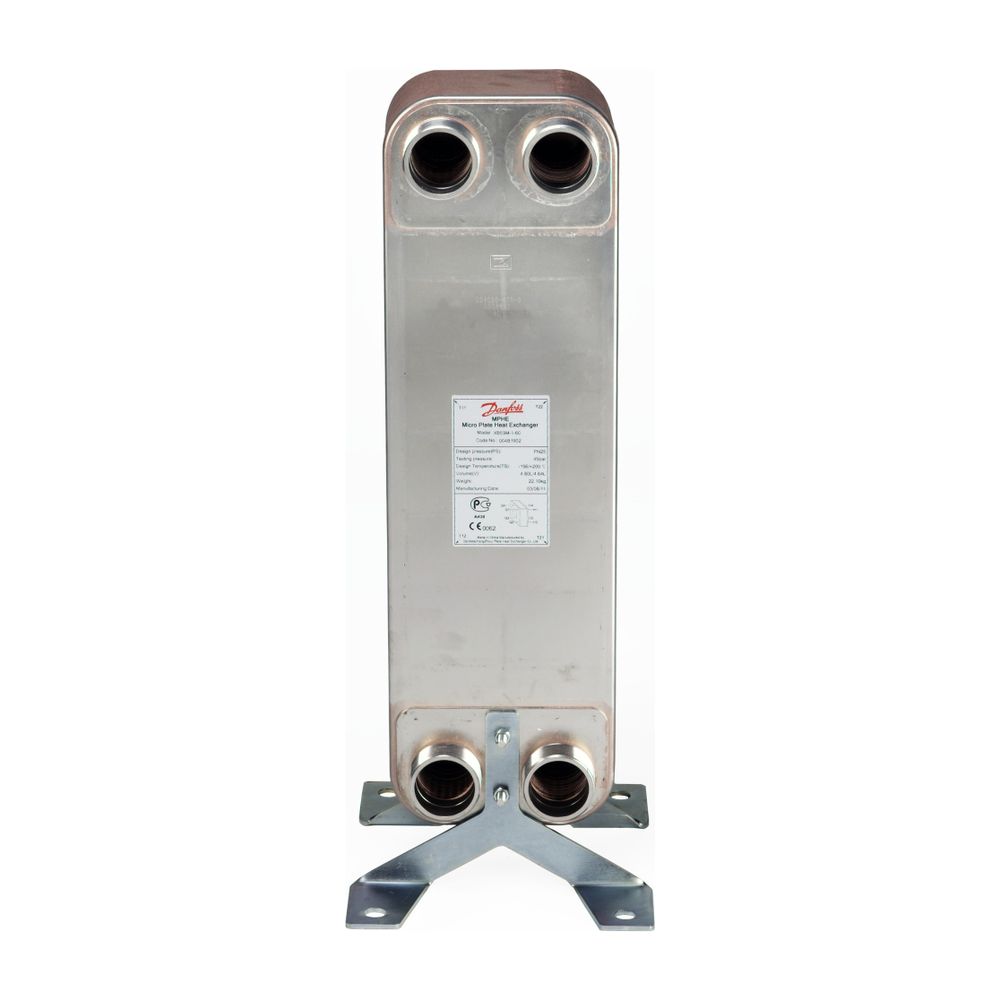

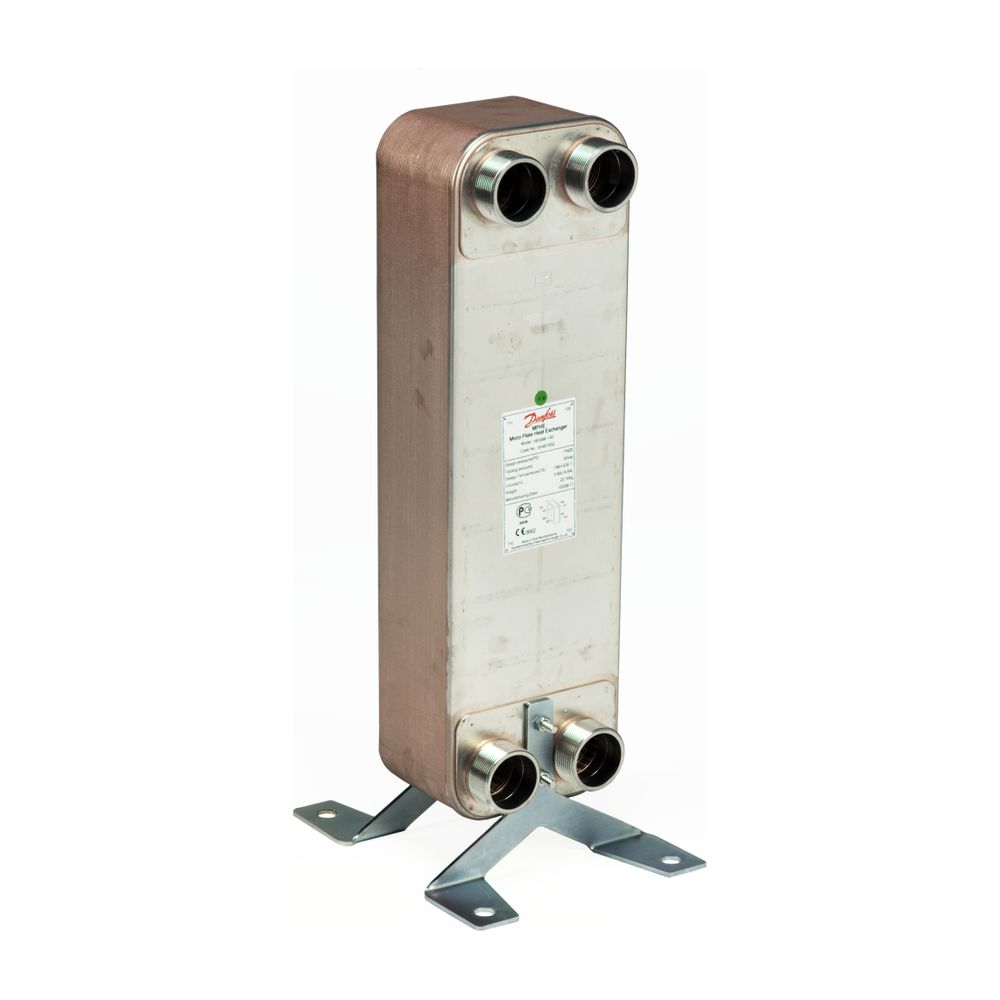

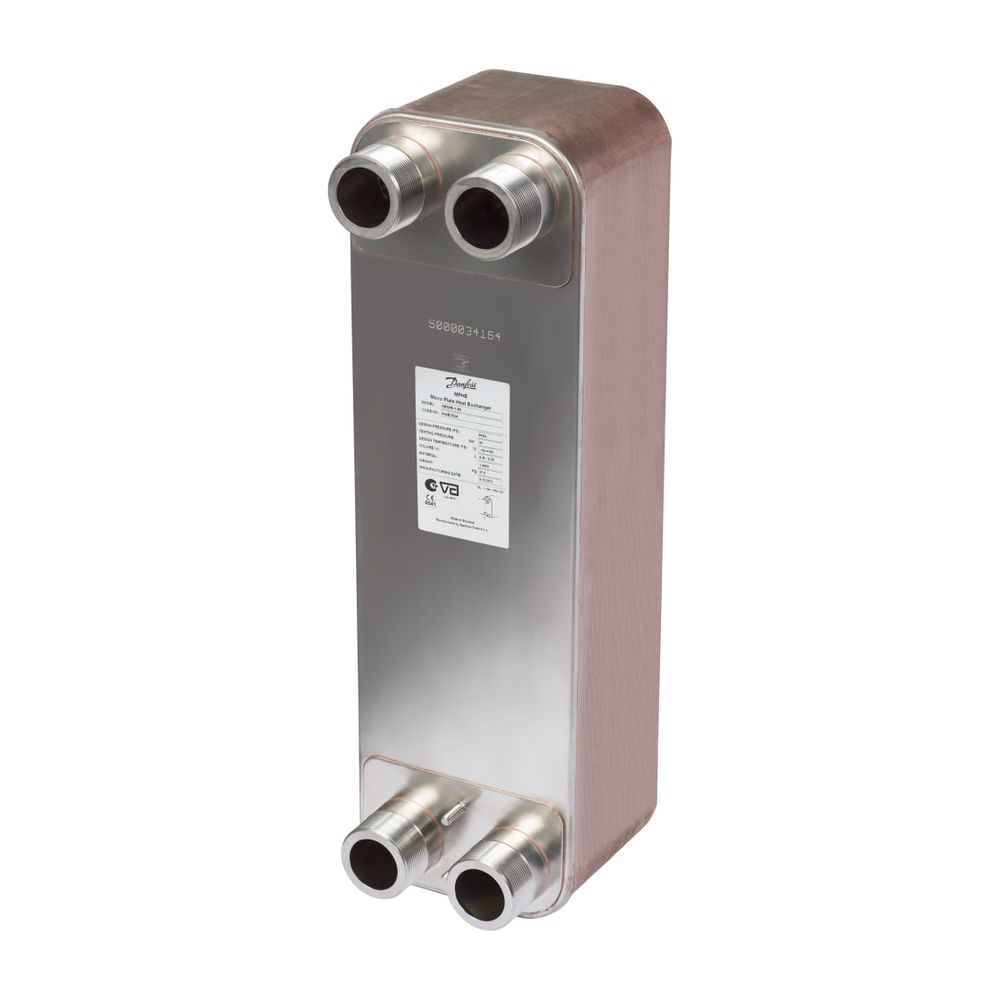

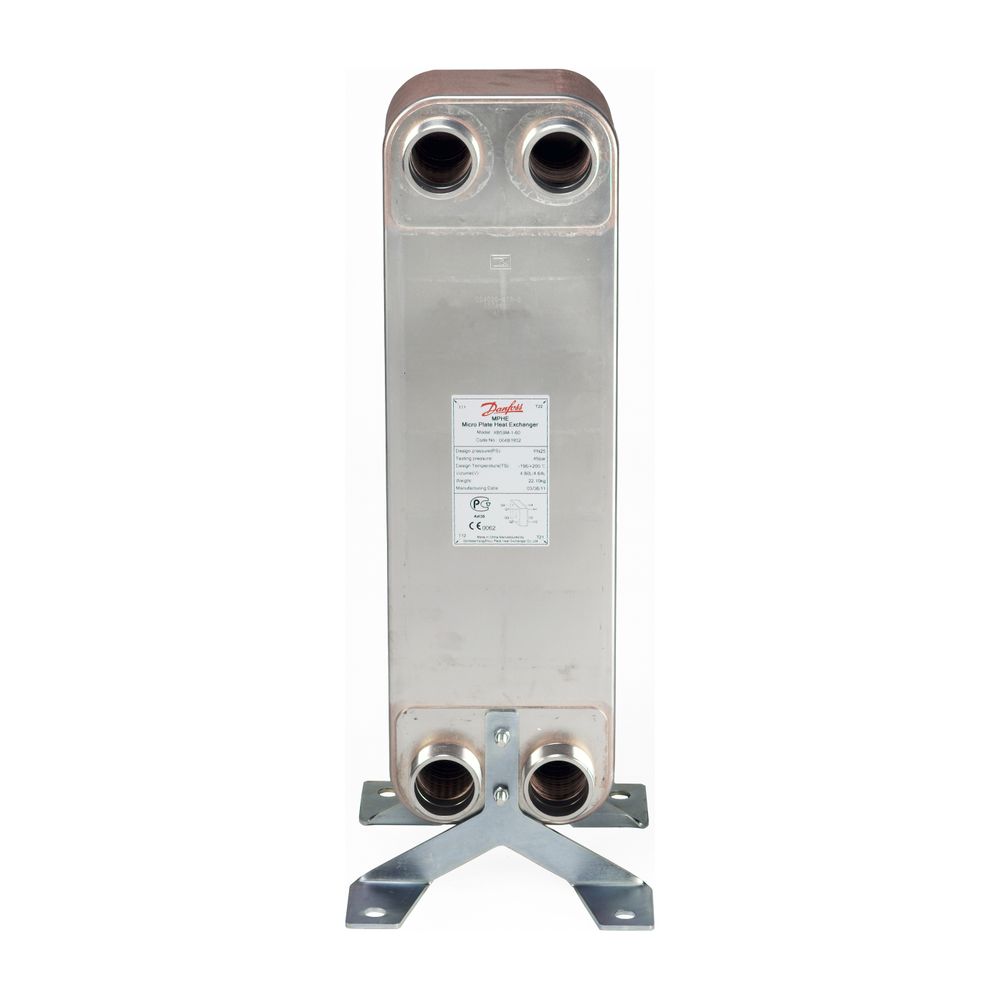

Danfoss Plattenwärmeübertrager MicroPlate XB 59M-1, 30 Platten, G 2" AG x 52mm, PN 25, kupfergelötet, 004B1920
Der Danfoss gelötete Wärmeübertrager MPHE XB 59M-1 30 PN 25 G 2" A x 52mm ist ein kompakter und effizienter Plattenwärmeübertrager der MicroPlate-Serie. Dieses Modell ist speziell für Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert. Es zeichnet sich durch eine hohe Wärmeübertragungsleistung bei gleichzeitig reduziertem Druckverlust aus. Die robuste Bauweise mit kupfergelöteten Edelstahlplatten sorgt für eine lange Lebensdauer und eine korrosionsbeständige Ausführung.
Was zeichnet die MicroPlate Technologie aus?
Die MicroPlate Technologie von Danfoss revolutioniert die Plattenwärmeübertrager durch ein einzigartiges Plattenmuster, das eine effizientere Wärmeübertragung als frühere Modelle ermöglicht. Dies führt zu Energie- und Kosteneinsparungen sowie einem geringeren Druckverlust. Die optimierte Strömungsverteilung sorgt für eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche, was die Effizienz weiter steigert. Die Edelstahlplatten sind unter Vakuum mit Kupfer verlötet und bilden eine kompakte, vollversiegelte Einheit.
Welche Materialien und Konstruktionsmerkmale bietet der Wärmeübertrager?
Der XB59M-1 ist ein kupfergelöteter Wärmeübertrager, dessen Platten aus rostfreiem Stahl (EN 1.4404) gefertigt sind. Die Verbindung erfolgt unter Vakuum zu einer kompakten Einheit. Die Konstruktion umfasst starkwandige, flachdichtende Gewindeanschlüsse, die eine sichere Installation ermöglichen. Die korrosionsbeständige Ausführung trägt zu einer langen Lebensdauer bei. Die Berechnung und Werkstoffe entsprechen den AD-Merkblättern.
Für welche Einsatzbereiche ist der Danfoss MPHE XB59 geeignet?
Der XB59 ist speziell für den Einsatz in Fernwärme-, Fernkälte- und Heizungsanlagen konzipiert. Er eignet sich für Systeme mit einem maximalen Betriebsdruck von 25 bar auf beiden Seiten und kann Temperaturen von -10 °C bis 180 °C verarbeiten. Die robusten, flachdichtenden Gewindeanschlüsse mit einem Nenndurchmesser von 2 Zoll ermöglichen eine flexible und sichere Installation.
Technische Daten
- Anzahl der Platten: 30
- Max. Arbeitsdruck: 25 bar
- Max. Vorlauftemperatur: 180 °C
- Min. zulässige Temperatur: -10 °C
- Wärmeübertragungsfläche gesamt: 2,81 m²
- Plattenwerkstoff: Edelstahl EN 1.4404
- Lotmaterial: Kupfer
- Anschlussart: Gewinde
- Nenndurchmesser Anschlüsse: 2 Zoll (50 mm)
- Bauhöhe: 607 mm
Der Danfoss gelötete Wärmeübertrager MPHE XB 59M-1 30 bietet durch seine innovative MicroPlate-Technologie eine effiziente Wärmeübertragung bei reduziertem Druckverlust. Mit einem maximalen Arbeitsdruck von 25 bar und einem Temperaturbereich von -10 °C bis 180 °C ist er für anspruchsvolle Fernwärme-, Fernkälte- und Heizungsanwendungen geeignet. Die kompakte Bauweise und die korrosionsbeständige Ausführung sichern eine lange Lebensdauer und flexible Einsatzmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB59M-1 |
| Hersteller-Artikelnummer | 004B1920 |
| Hersteller | Danfoss |
| Anzahl der Platten | 30 |
| Artikelnummer | DANFOSS-004B1920 |
| Ausführung | gelötet |
| Bauhöhe | 607 |
| Baulänge | 186 |
| Bautiefe | 186 |
| EAN-13 | 5710104032368 |
| Geeignet für Dämmschale | ja |
| Gewicht | 16,697 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 519 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Nenndurchmesser sekundär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
