Beschreibung

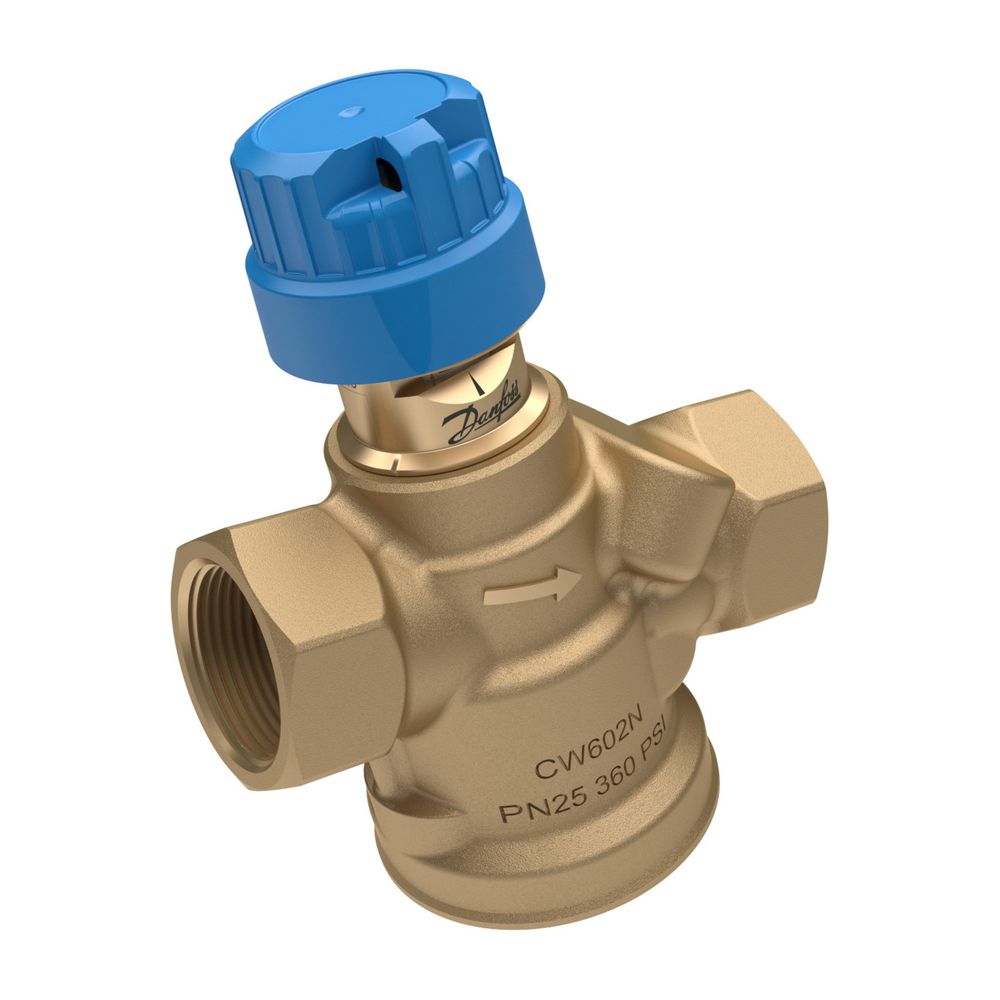

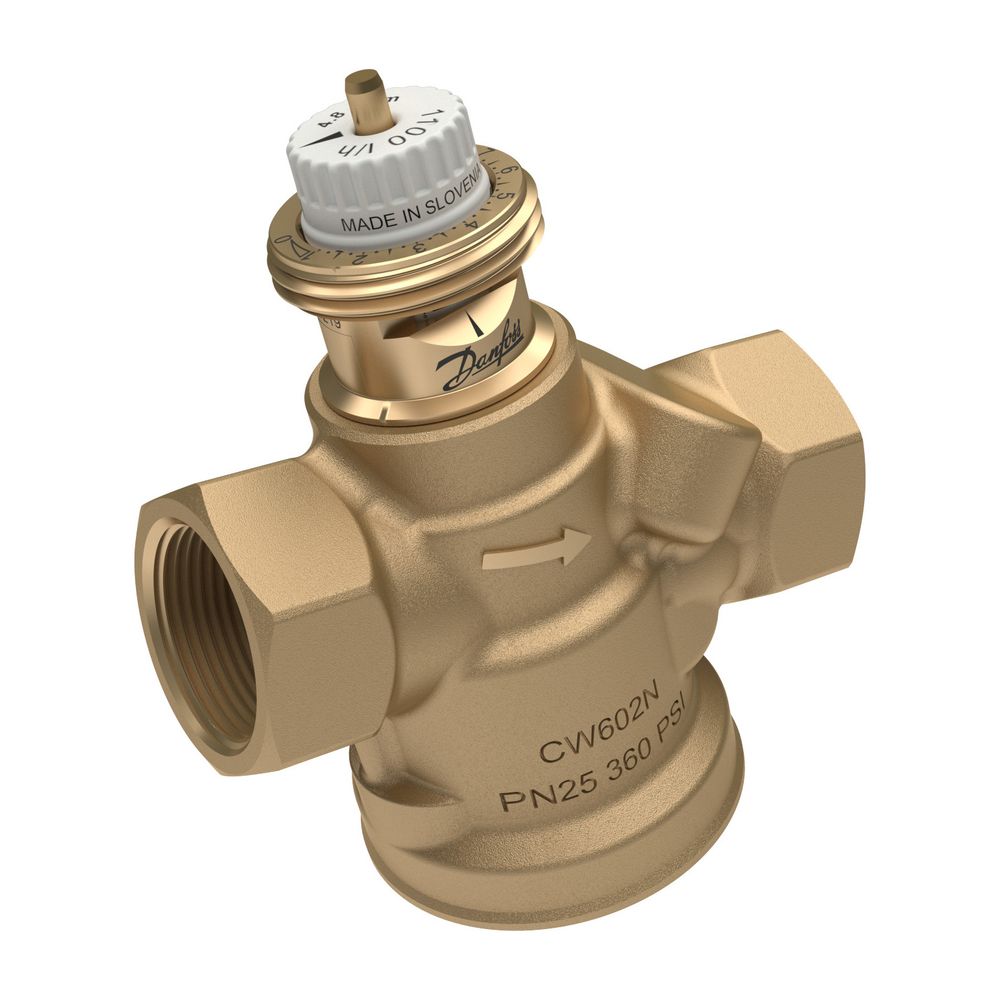

Danfoss druckunabhängiges Regelventil ABQM 4.0 DN 15 LF, 20-200 l/h, ohne Prüfnippel 1/2" IG
Das Danfoss druckunabhängige Regelventil AB-QM 4.0 DN 15 LF ist ein präzises Abgleich- und Regelventil für HLK-Systeme und Industriekälteanlagen. Es kombiniert hohe Genauigkeit mit Langlebigkeit und trägt zu einem effizienten Anlagenbetrieb bei. Dieses Ventil ist für einen Durchflussbereich von 20 bis 200 Litern pro Stunde ausgelegt und verfügt über einen 1/2" Innengewindeanschluss, jedoch ohne Messnippel.
Was zeichnet das Danfoss AB-QM 4.0 aus?
Das Danfoss AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das für eine optimierte Hydraulik in HLK-Systemen entwickelt wurde. Es bietet eine hohe Genauigkeit und eine robuste Konstruktion, die zu einer langen Lebensdauer beiträgt. Durch die Kombination von Regelung und automatischem hydraulischen Abgleich stellt das Ventil eine kosteneffiziente Lösung für moderne Gebäudetechnik dar. Es ist vielseitig einsetzbar und kann auch in Industriekälteanlagen verwendet werden.
Wie funktionieren Regelung und Abgleich?
Ein integrierter Differenzdruckregler im AB-QM 4.0 sorgt für einen konstanten Differenzdruck über dem Regelventil. Dies ermöglicht eine volle Ventilautorität und eine automatische Volumenstrombegrenzung, unabhängig von Druckschwankungen im System. Das Ventil weist eine lineare Regelcharakteristik auf, die über einen motorischen Danfoss Stellantrieb (z.B. AME, NovoCon) auf eine gleichprozentige Kennlinie umgestellt werden kann. Es moduliert den Durchfluss über einen Stellantrieb mit einem Stellverhältnis von 1:1000 und ist auch als Durchflussregler ohne Stellantrieb einsetzbar.
Welche Vorteile bietet das Ventil im Betrieb?
Die präzise Volumenstromeinstellung des Danfoss AB-QM 4.0 stellt den korrekten Durchfluss sicher und minimiert die erforderliche Pumpenleistung, was zu geringen Gesamtbetriebskosten beiträgt. Die Ventilkonstruktion mit einem Polymer-Kegel ist verschmutzungsresistent und bietet eine hohe Beständigkeit gegen Verkalkung und Verstopfung. Eine minimale Hysterese unterstützt eine stabile und präzise Temperaturregelung. Das AB-QM 4.0 ist für die Integration in moderne Gebäudeautomation und datengesteuerte Gebäudetechnik 4.0 vorbereitet.
Wie erfolgt die Installation und Einstellung?
Das Danfoss AB-QM 4.0 ist für den Einbau im Vor- oder Rücklauf vorgesehen. Die Einstellung des Durchflusses erfolgt direkt am Ventil, wobei die Einstellungsanzeige jederzeit von zwei Seiten sichtbar ist, auch bei montiertem Stellantrieb. Der maximale Durchfluss ist am Ventil gekennzeichnet. Eine integrierte Absperrung schließt bis 16 bar. Der Anschluss erfolgt über ein Rp 1/2" Innengewinde. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Technische Daten
- Nennweite: DN15 LF
- Durchflussbereich: 20 - 200 l/h
- Anschluss: Rp 1/2" IG
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Bauhöhe: 75
- Hublänge: 4
- Geeignet für Flüssigkeiten: ja
- Integrierte Absperrung: schließend bis 16 bar
- Ausführung: ohne Messnippel
Das Danfoss AB-QM 4.0 Regelventil DN 15 LF bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich und die Regelung in HLK-Systemen. Mit seinem Durchflussbereich von 20 bis 200 l/h und der robusten Bauweise für Medientemperaturen von -10 bis 95 °C bei einem Nenndruck von PN 25, unterstützt es die Effizienz und Langlebigkeit der Anlage. Die einfache Einstellung und die Vorbereitung für moderne Gebäudeautomation machen es zu einer zukunftsorientierten Komponente.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Druckunabhängige Abgleich- und Regelventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-QM |
| Hersteller-Artikelnummer | 003Z8320 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z8320 |
| Bauhöhe | 75 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5714279039924 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 0,53 kg |
| Hublänge | 4 |
| WEEE-Nr. | 66490570 |
