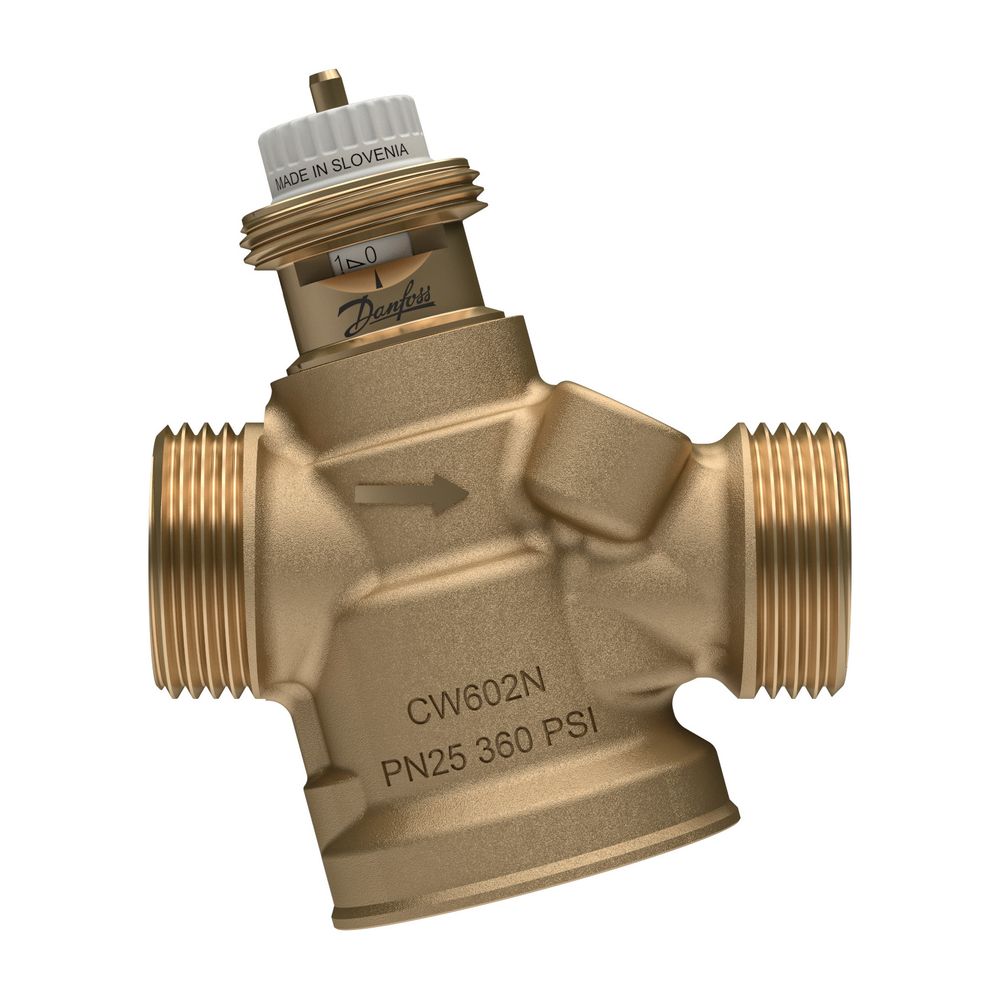

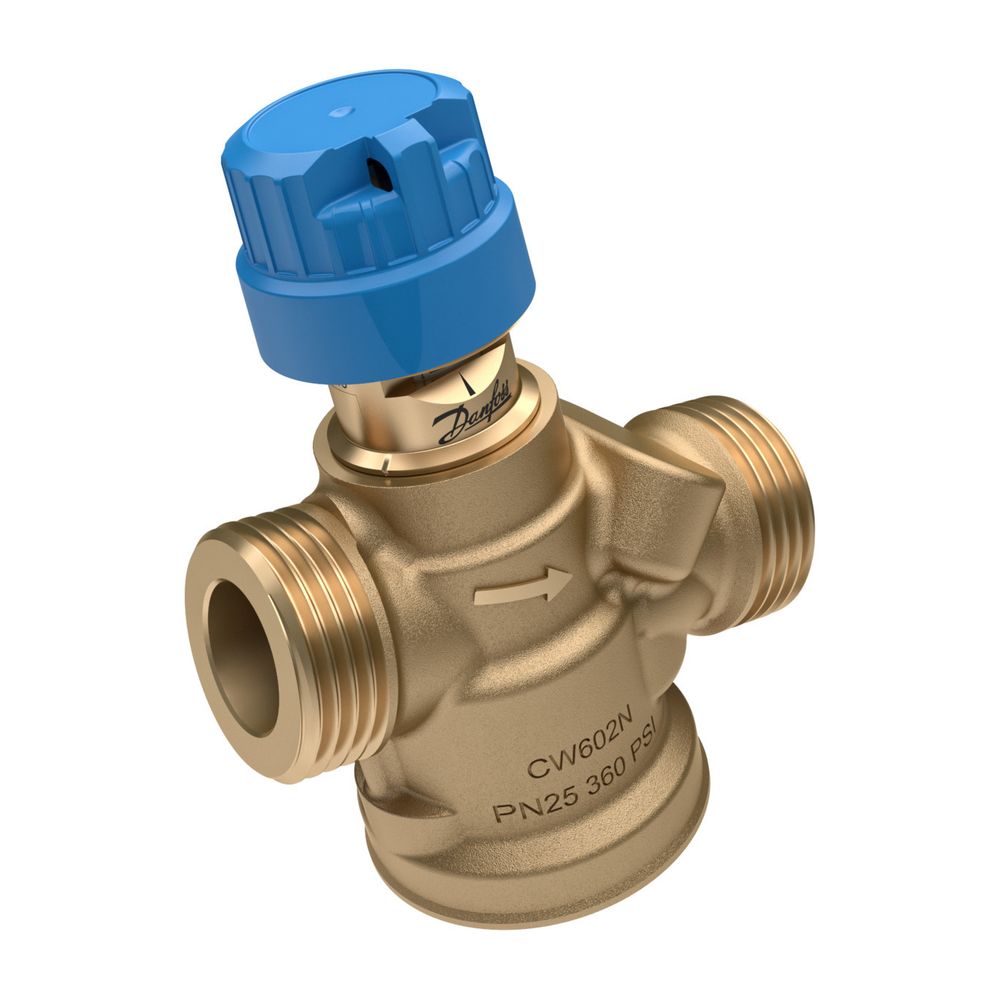

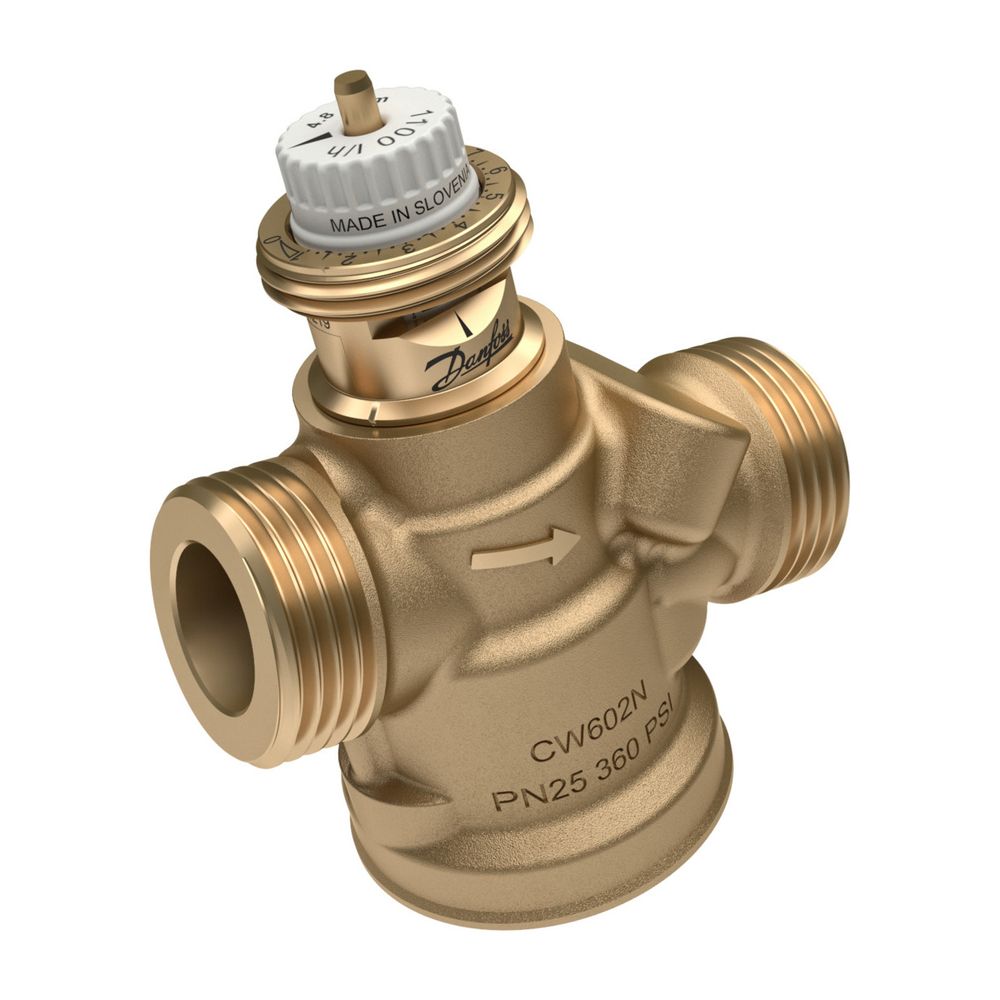

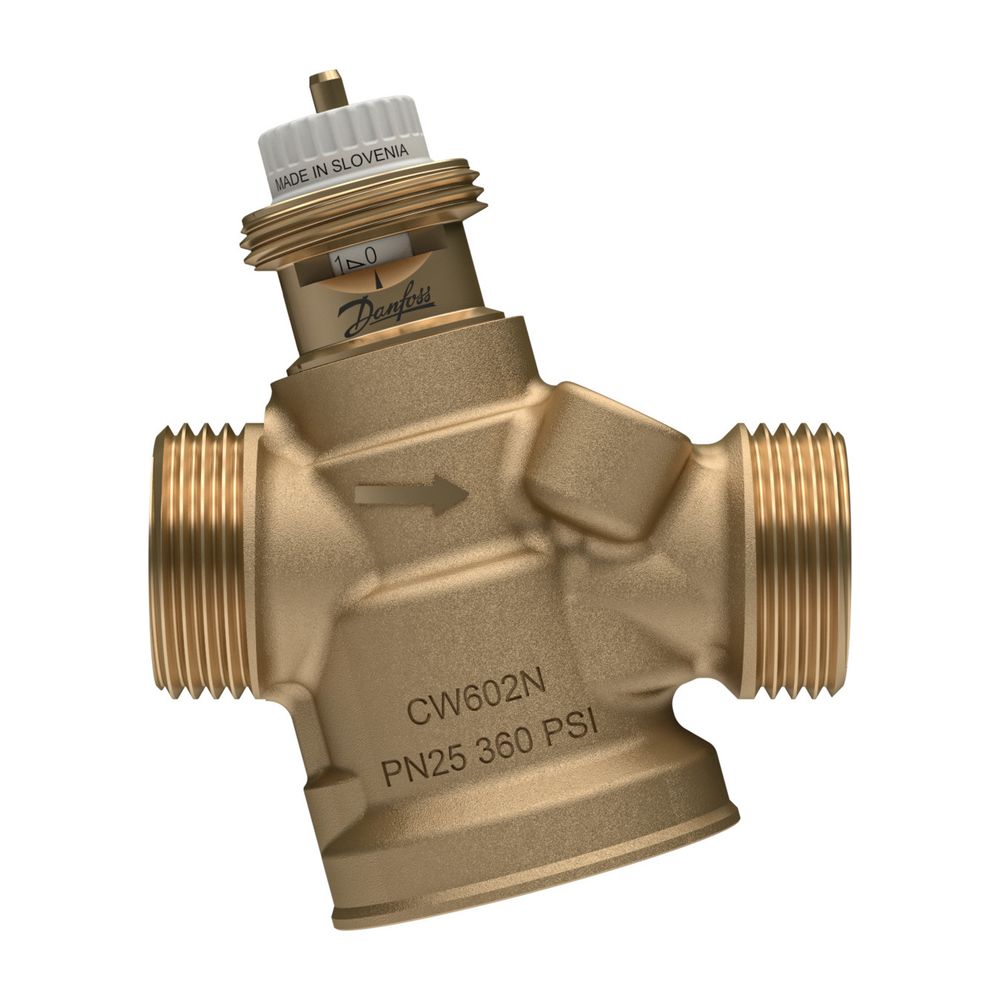

Danfoss druckunabhängiges Regelventil ABQM 4,0 DN 20, 120-1200 l/h, ohne Prüfnippel 1" AG

Das Danfoss druckunabhängige Regelventil ABQM 4,0 DN 20 ist ein präzises Abgleich- und Regelventil für HLK-Systeme mit einem Durchflussbereich von 120 bis 1200 l/h. Es zeichnet sich durch eine integrierte hydraulische Abgleichfunktion aus, die eine konstante Ventilautorität und automatische Volumenstrombegrenzung ermöglicht. Das Ventil ist für Temperaturen von -10 bis 95 °C und einen Nenndruck von PN 25 ausgelegt und eignet sich auch für den Einsatz in Industriekälteanlagen.

Wie funktioniert das Danfoss AB-QM 4.0?

Das AB-QM 4.0 kombiniert die Funktionen eines Regelventils mit einem integrierten Differenzdruckregler, der den Differenzdruck über dem Ventil konstant hält. Dadurch wird eine gleichbleibend hohe Ventilautorität von 100 % bei allen Einstellungen erreicht. Die Volumenstromregelung erfolgt präzise und unabhängig vom verfügbaren Druck. Das Ventil moduliert den Durchfluss über einen Stellantrieb mit einem Stellverhältnis von 1:1000 und ermöglicht eine Durchflussregelung bis unter 1 % des eingestellten Werts.

Welche Vorteile bietet das Ventil im Betrieb?

Das Ventil minimiert die Pumpenleistung durch eine exakte Volumenstromeinstellung und trägt so zu niedrigen Gesamtbetriebskosten bei. Die Konstruktion mit einem polymerbeschichteten Kegel sorgt für eine hohe Beständigkeit gegen Verkalkung und Verstopfung. Die Einstellung des Durchflusses ist jederzeit von zwei Seiten sichtbar, auch bei montiertem Stellantrieb, was die Fehlersuche erleichtert. Die minimale Hysterese fördert eine stabile und präzise Temperaturregelung.

Für welche Anwendungen ist das AB-QM 4.0 geeignet?

Das Ventil ist universell einsetzbar und kann sowohl im Vor- als auch im Rücklauf installiert werden. Es ist mit Innen- oder Außengewinde erhältlich und kann mit oder ohne Messnippel zur Durchflussüberprüfung geliefert werden. Die Ausführung ohne Messnippel ist für den Anschluss G 1 AG vorgesehen. Das AB-QM 4.0 ist auch für den hydraulischen Abgleich ohne Stellantrieb geeignet und unterstützt moderne Gebäudetechnik 4.0 durch die Kompatibilität mit intelligenten Stellantrieben wie NovoCon.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Ventil ist für Medientemperaturen von -10 bis 95 °C ausgelegt und hält einem Nenndruck von PN 25 stand. Die Bauhöhe beträgt 75 mm, die Hublänge 4 mm. Die integrierte Absperrung ist bis 16 bar schließend ausgelegt. Die Durchflussregelung erfolgt linear und ist unabhängig vom verfügbaren Druck.

Technische Daten

• Nennweite: DN 20
• Durchflussbereich: 120 bis 1200 l/h
• Anschluss: G 1 Außengewinde
• Medientemperatur: -10 bis 95 °C
• Nenndruck: PN 25
• Bauhöhe: 75 mm
• Hublänge: 4 mm
• Absperrung: schließend bis 16 bar

Das Danfoss AB-QM 4.0 Regelventil bietet eine präzise und zuverlässige Volumenstromregelung mit integrierter hydraulischer Abgleichfunktion. Die Kombination aus hoher Ventilautorität, langlebiger Konstruktion und Kompatibilität mit moderner Gebäudetechnik macht es zu einer wirtschaftlichen Lösung für effiziente HLK-Systeme.
