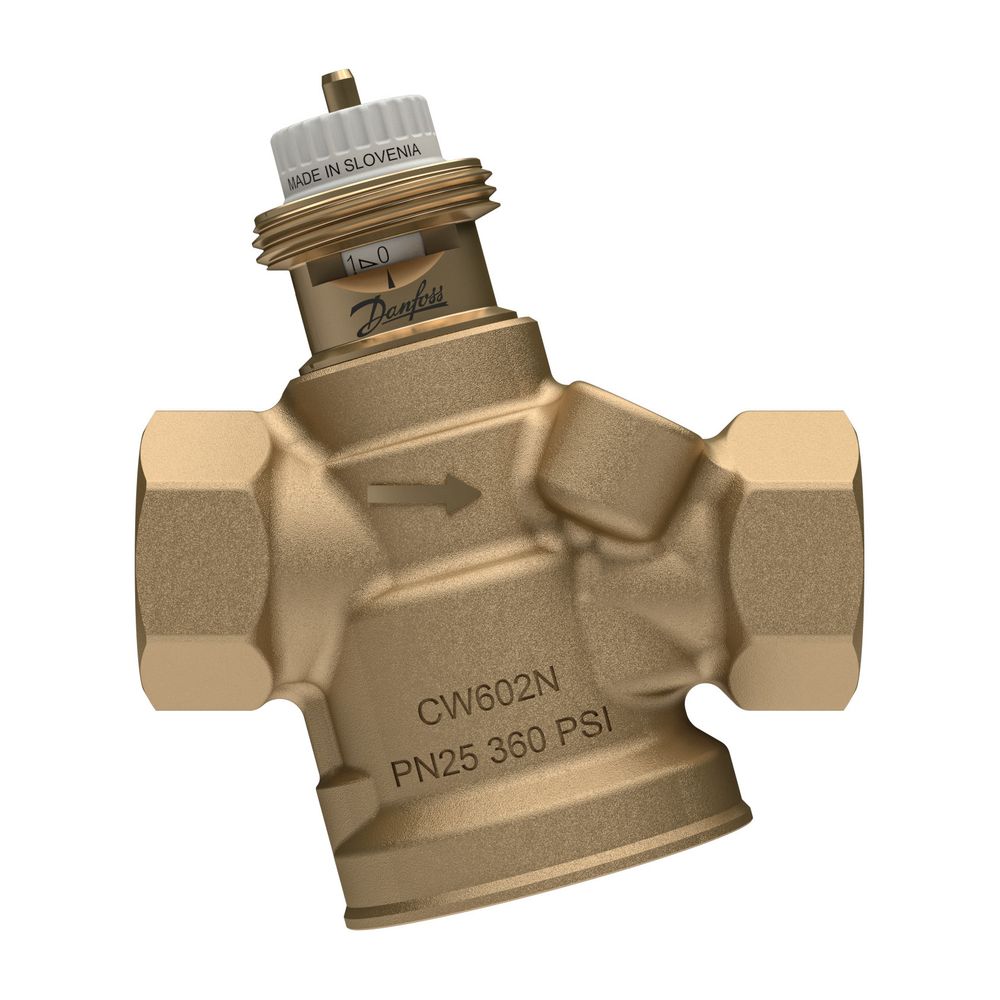

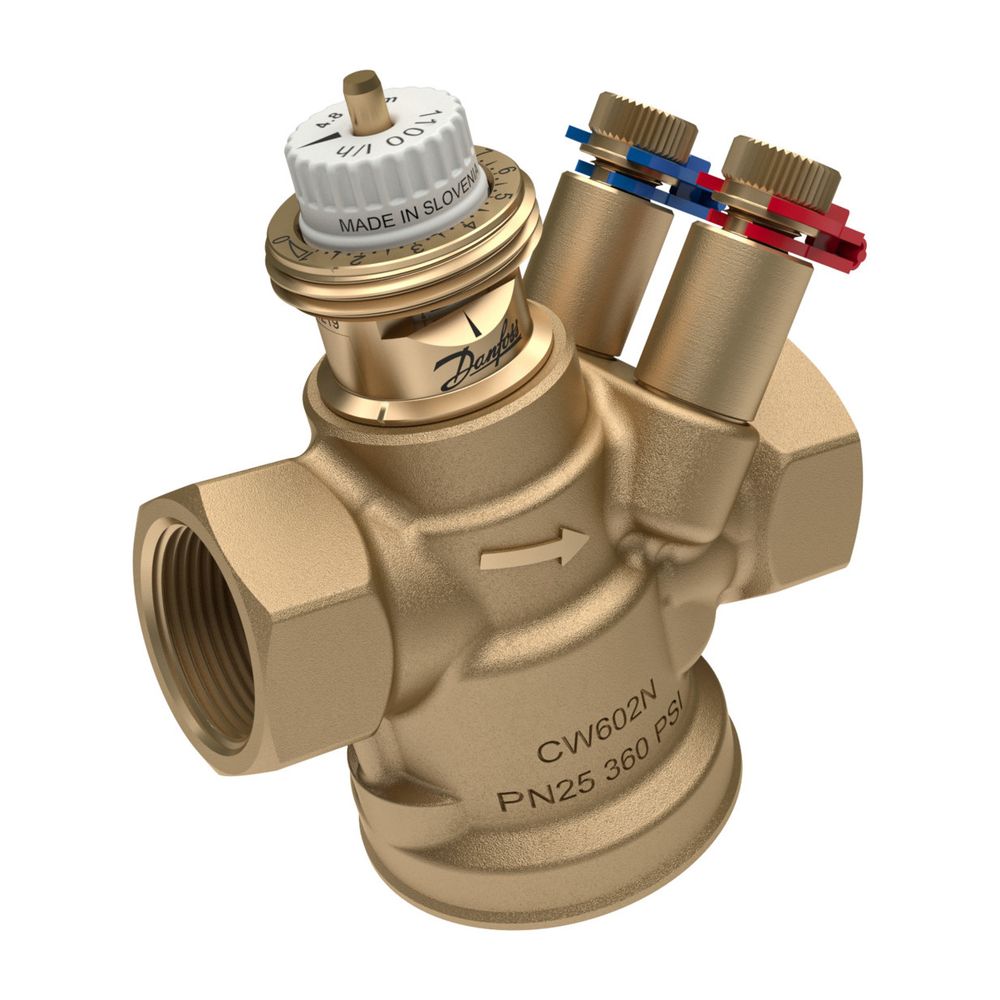

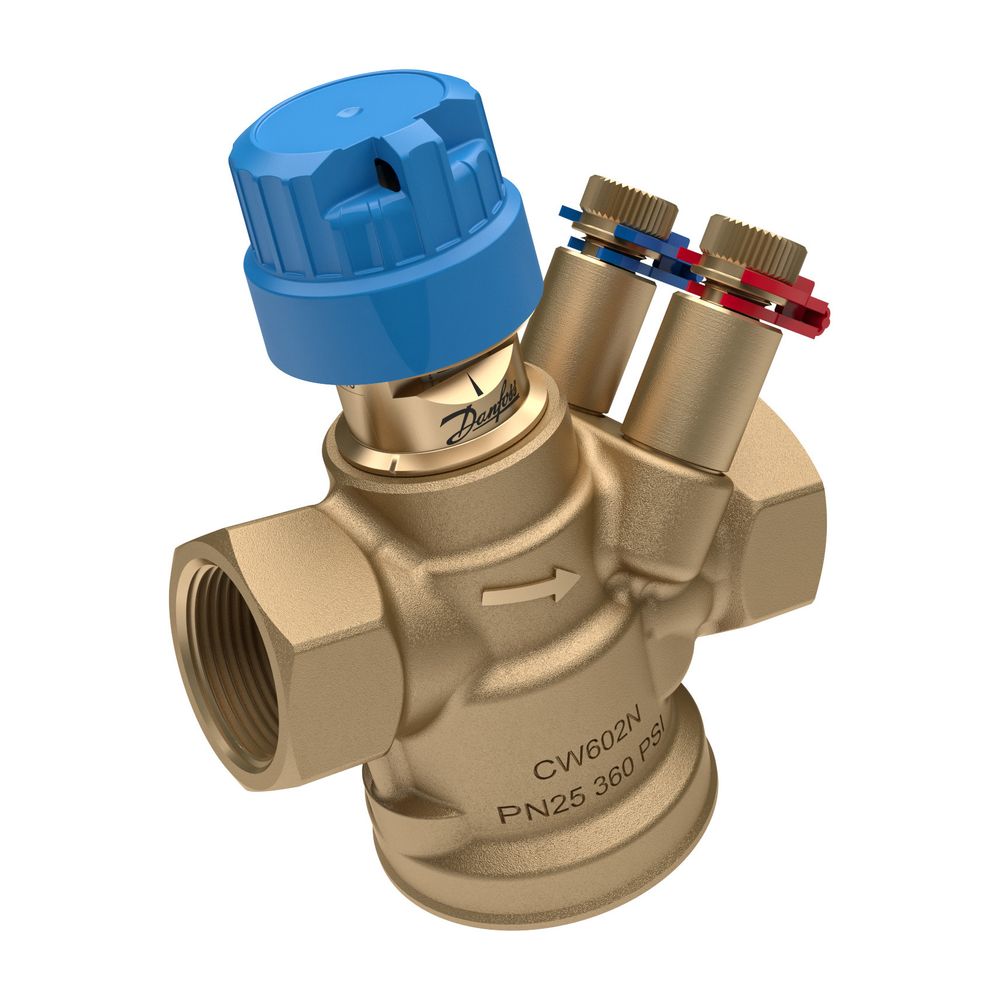

Danfoss druckunabhängiges Regelventil ABQM 4.0 DN 15 HF, 120-1200 l/h, mit Prüfnippeln 1/2" IG

Das Danfoss druckunabhängige Regelventil AB-QM 4.0 DN 15 HF ist ein präzises Abgleich- und Regelventil für HLK-Systeme und Industriekälteanlagen. Es ermöglicht eine automatische hydraulische Abgleichfunktion und eine Volumenstrombegrenzung im Bereich von 120 bis 1200 l/h. Mit einem Anschluss von 1/2" IG und integrierten Messnippeln ist es für einen Nenndruck von PN 25 ausgelegt und unterstützt Medientemperaturen von -10 bis 95 °C.

Welche Vorteile bietet ein druckunabhängiges Regelventil?

Das Danfoss AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das Präzision und Langlebigkeit mit einfacher Handhabung verbindet. Es ist für ein effizientes HLK-System konzipiert und unterstützt eine termingerechte Projektabwicklung. Ein integrierter Differenzdruckregler stellt einen konstanten Differenzdruck über dem Regelventil sicher, was die volle Ventilautorität und eine automatische Volumenstrombegrenzung ermöglicht. Die Kombination aus Regelung und automatischem hydraulischem Abgleich macht das Danfoss AB-QM zu einer kostengünstigen Lösung für HLK-Systeme.

Wie wird die Systemeffizienz optimiert?

Eine präzise Volumenstromeinstellung stellt den korrekten Durchfluss zur richtigen Zeit sicher und trägt zur Minimierung der Pumpenleistung bei. Das Ventil bietet eine gleichbleibend hohe Ventilautorität von 100 % bei allen Einstellungen. Es moduliert den Durchfluss über einen Stellantrieb, selbst bei Einstellungen unter 1 % des eingestellten Durchflusses, mit einem Stellverhältnis von 1:1000. Dies trägt zu einer stabilen und präzisen Temperaturregelung bei.

Welche Flexibilität bietet das AB-QM 4.0?

Das AB-QM 4.0 ist für den Einbau im Vor- oder Rücklauf vorgesehen. Eine integrierte Absperrung schließt bis 16 bar. Die Ventilkonstruktion mit Polymer-Kegel ist verschmutzungsresistent. Das Ventil ist zur Aufnahme eines Stellantriebs vorbereitet, wobei eine gleichprozentige Regelkennlinie über motorische Danfoss Stellantriebe (AME, NovoCon) umstellbar ist. Es kann auch als Durchflussregler für den hydraulischen Abgleich ohne Stellantrieb eingesetzt werden.

Wie erfolgt die Bedienung und Überprüfung?

Die Einstellung des Durchflusses erfolgt direkt am Ventil. Die Einstellung ist jederzeit von zwei Seiten sichtbar, auch bei montiertem Stellantrieb. Der maximale Durchfluss ist am Ventil gekennzeichnet. Die integrierten Messnippel ermöglichen eine präzise Durchflussüberprüfung und Pumpenoptimierung, was die Überprüfung vereinfacht. Das AB-QM zeigt eine hohe Beständigkeit gegen Verkalkung und Verstopfung.

Ist das Ventil für die Gebäudeautomation vorbereitet?

Das AB-QM 4.0 ist für zukünftige Anforderungen vorbereitet und kann mit intelligenten Stellantrieben kombiniert werden. Zusammen mit dem intelligenten Stellantrieb NovoCon ermöglicht es die Integration in moderne Gebäudeautomation und Gebäudetechnik 4.0.

Technische Daten

• Nennweite: DN 15 HF
• Durchflussbereich: 120 - 1200 l/h
• Anschluss: Rp 1/2" IG
• Medientemperatur: -10 bis 95 °C
• Nenndruck: PN 25
• Bauhöhe: 75
• Hublänge: 4
• Ventilautorität: 100 %
• Stellverhältnis: 1:1000
• Integrierte Absperrung: schließend bis 16 bar

Das Danfoss druckunabhängige Regelventil AB-QM 4.0 DN 15 HF bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in HLK-Systemen. Mit seinem präzisen Durchflussbereich von 120 bis 1200 l/h, dem 1/2" IG Anschluss und der PN 25 Druckstufe trägt es zur Effizienz und Stabilität der Anlage bei. Die einfache Bedienung und die Möglichkeit zur Integration in die Gebäudeautomation machen es zu einer vielseitigen Komponente.
