Beschreibung

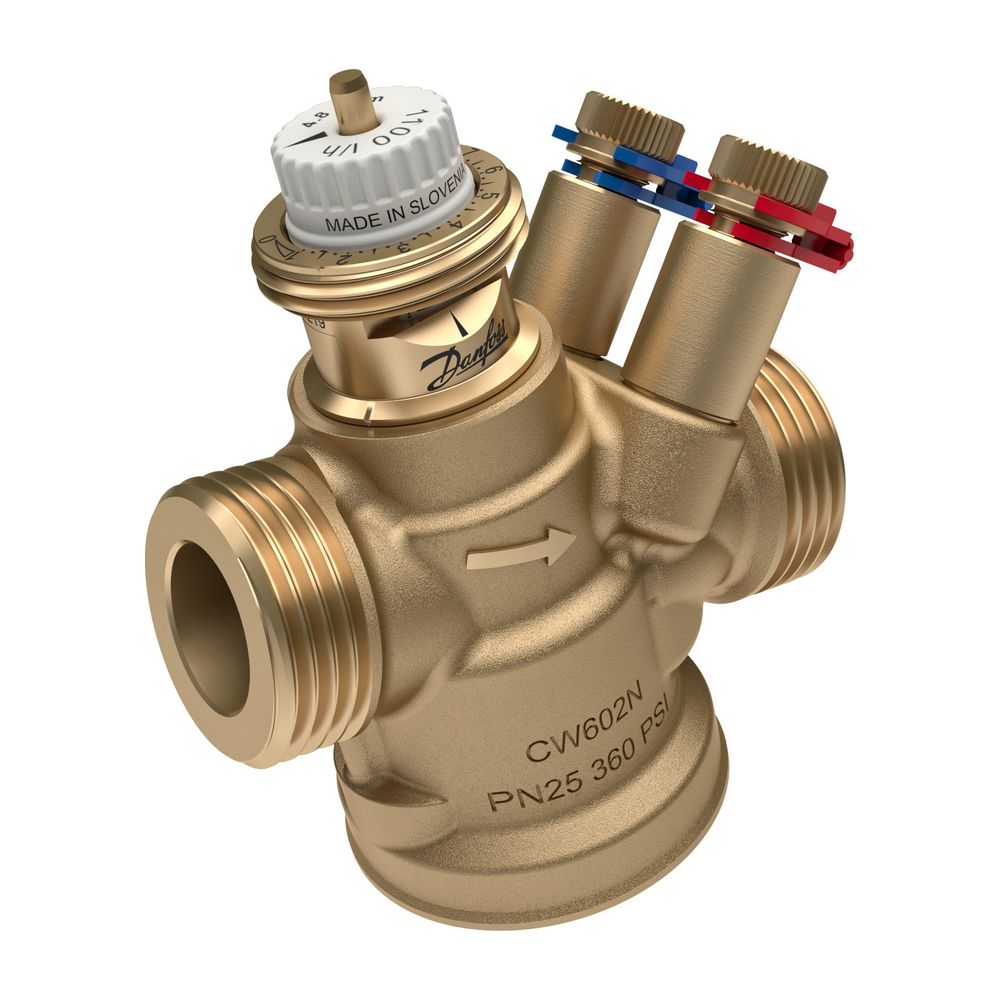

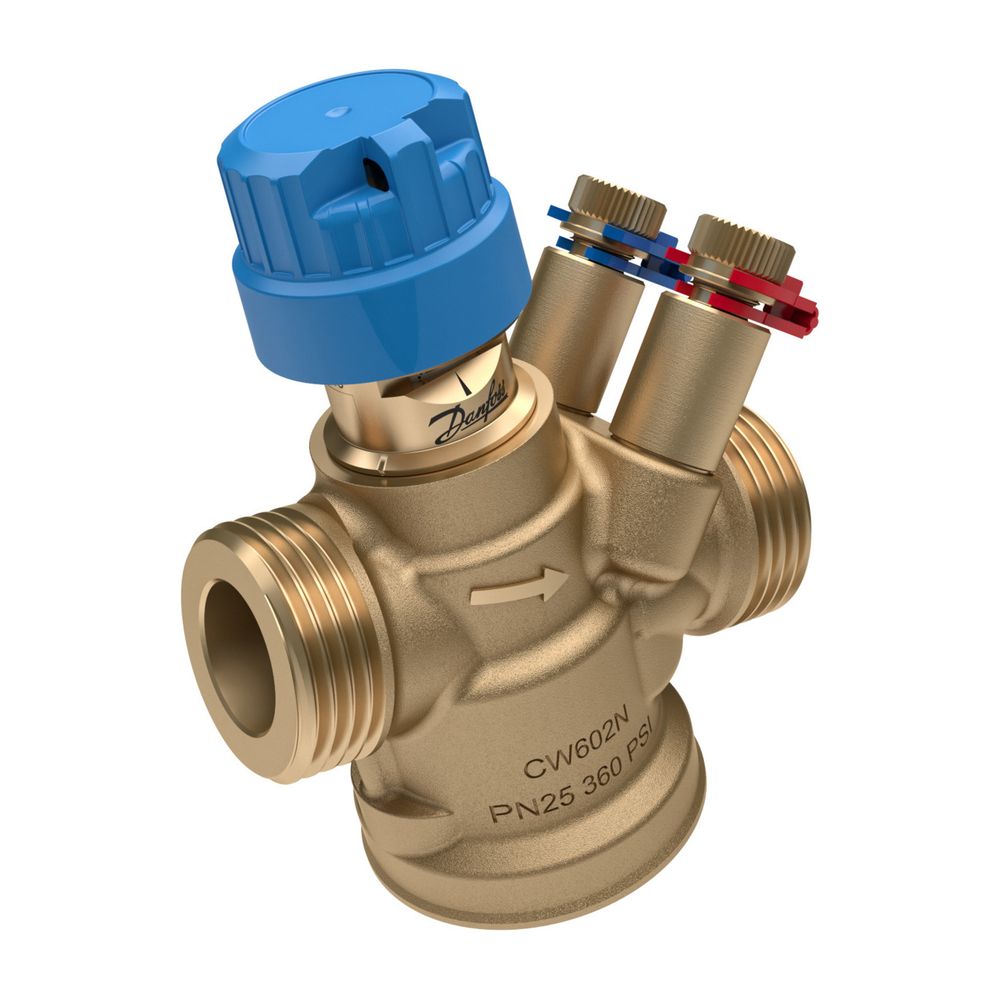

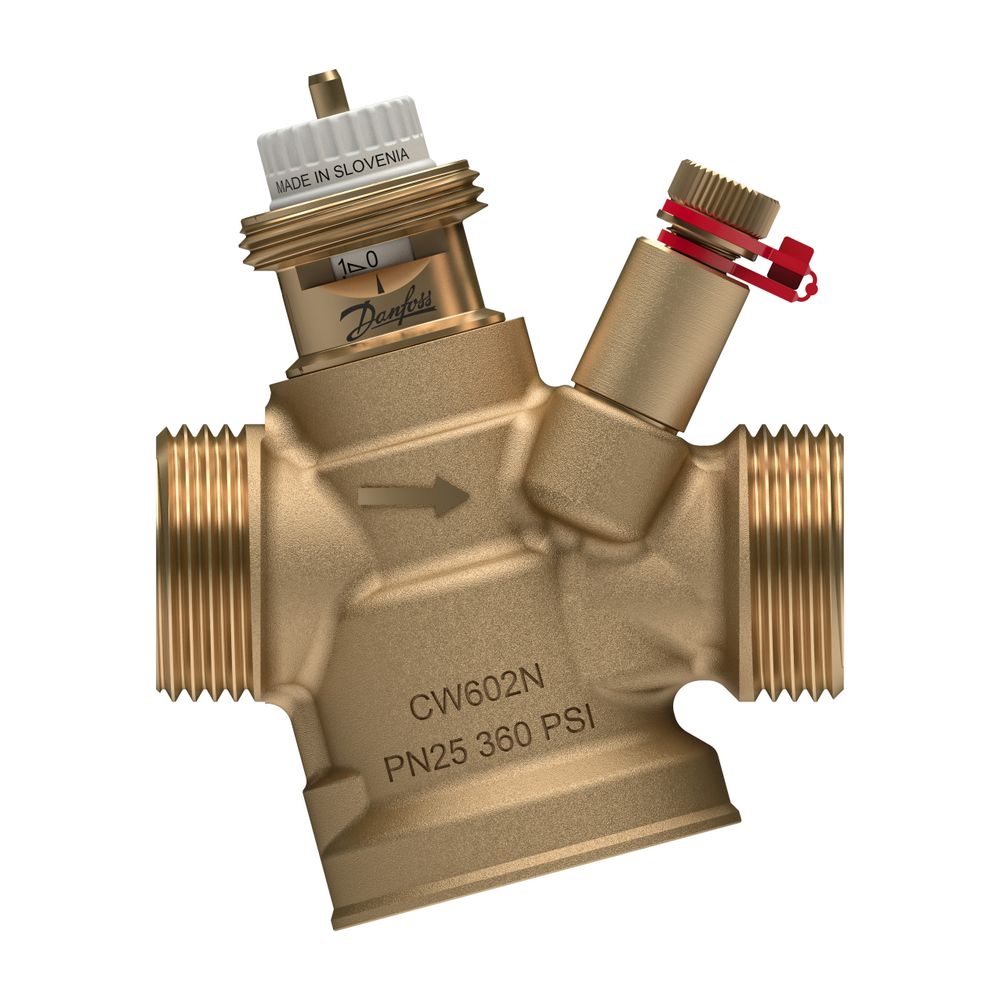

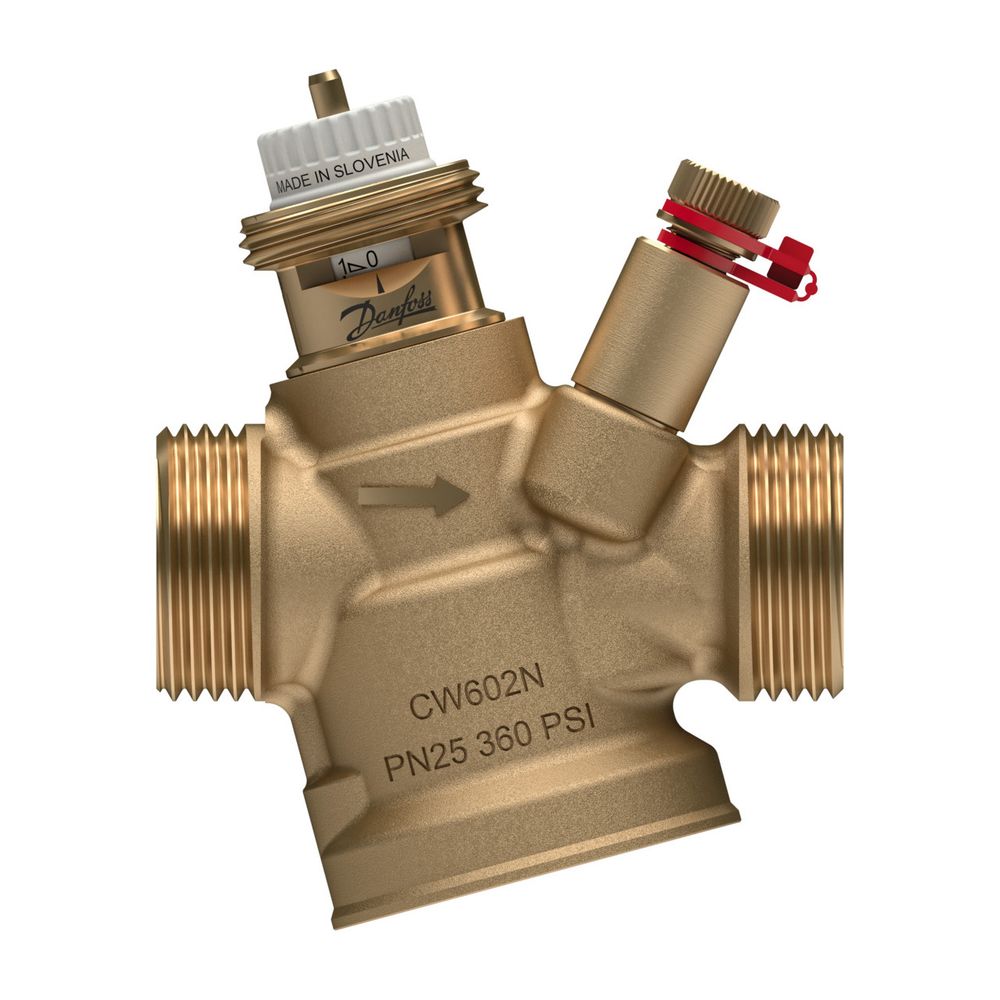

Danfoss druckunabhängiges Regelventil ABQM 4,0 DN 20, 120-1200 l/h, mit Prüfnippeln 1" AG
Das Danfoss druckunabhängige Regelventil ABQM 4,0 DN 20 mit Messnippeln 1" AG ist ein präzises und langlebiges Abgleich- und Regelventil (PICV) für HLK-Systeme. Es ermöglicht eine Durchflussregelung von 120 bis 1200 l/h bei einem Nenndruck von PN 25 und einer Medientemperatur von -10 bis 95 °C. Das Ventil ist für den Einbau im Vor- oder Rücklauf geeignet und unterstützt eine effiziente und termingerechte Projektabwicklung in der Gebäudetechnik sowie den Einsatz in Industriekälteanlagen.
Wie funktioniert das Danfoss AB-QM 4.0?
Das AB-QM 4.0 kombiniert die Funktionen eines Regelventils mit einem integrierten Differenzdruckregler, der für einen konstanten Differenzdruck über dem Ventil sorgt. Dadurch wird eine volle Ventilautorität von 100 % bei allen Einstellungen erreicht. Die automatische hydraulische Abgleichfunktion begrenzt den Volumenstrom und stellt eine präzise Durchflussregelung sicher. Die Einstellung des Durchflusses erfolgt direkt am Ventil und ist von zwei Seiten sichtbar, auch bei montiertem Stellantrieb.
Welche Vorteile bietet das Ventil im Betrieb?
Das Ventil minimiert die Pumpenleistung durch eine exakte Volumenstromeinstellung und reduziert so die Betriebskosten. Die verschmutzungsresistente Ventilkonstruktion mit Polymer-Kegel sorgt für eine hohe Beständigkeit gegen Verkalkung und Verstopfung. Die minimale Hysterese ermöglicht eine stabile und präzise Temperaturregelung. Zudem ist das Ventil vorbereitet für die Integration in moderne Gebäudeautomation und Gebäudetechnik 4.0 durch die Kompatibilität mit intelligenten Stellantrieben.
Für welche Anwendungen ist das AB-QM 4.0 geeignet?
Das Ventil ist universell einsetzbar in Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie in Industriekälteanlagen. Es ist erhältlich mit Innen- oder Außengewinde und kann sowohl im Vor- als auch im Rücklauf installiert werden. Die integrierten Messnippel ermöglichen eine einfache und präzise Durchflussüberprüfung zur Optimierung der Pumpenleistung.
Wie ist das Ventil konstruiert und welche technischen Merkmale hat es?
Das AB-QM 4.0 verfügt über eine lineare Regelcharakteristik, die unabhängig vom verfügbaren Druck und der Durchflusseinstellung arbeitet. Es ist für einen Nenndruck von PN 25 ausgelegt und kann bis zu 16 bar absperren. Das Ventil ist mit einem G 1 AG Anschluss ausgestattet und für Flüssigkeiten geeignet.
Technische Daten
- Nennweite: DN 20
- Durchflussbereich: 120 - 1200 l/h
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Anschluss: G 1 AG
- Bauhöhe: 75
- Hublänge: 4
- Absperrdruck: bis 16 bar
- Ventilkegel: Polymer-Kegel
- Geeignet für Flüssigkeiten: ja
Das Danfoss AB-QM 4.0 druckunabhängige Regelventil mit einer Nennweite von DN 20 und einem Durchflussbereich von 120 bis 1200 l/h bietet eine präzise und zuverlässige Durchflussregelung mit integrierter hydraulischer Abgleichfunktion. Die Kombination aus hoher Ventilautorität, verschmutzungsresistenter Konstruktion und Kompatibilität mit moderner Gebäudeautomation macht es zu einer wirtschaftlichen Lösung für effiziente HLK- und Industriekälteanlagen bei einem Nenndruck von PN 25.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Druckunabhängige Abgleich- und Regelventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-QM |
| Hersteller-Artikelnummer | 003Z8203 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z8203 |
| Bauhöhe | 75 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5714279039320 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 0,75 kg |
| Hublänge | 4 |
| WEEE-Nr. | 66490570 |
