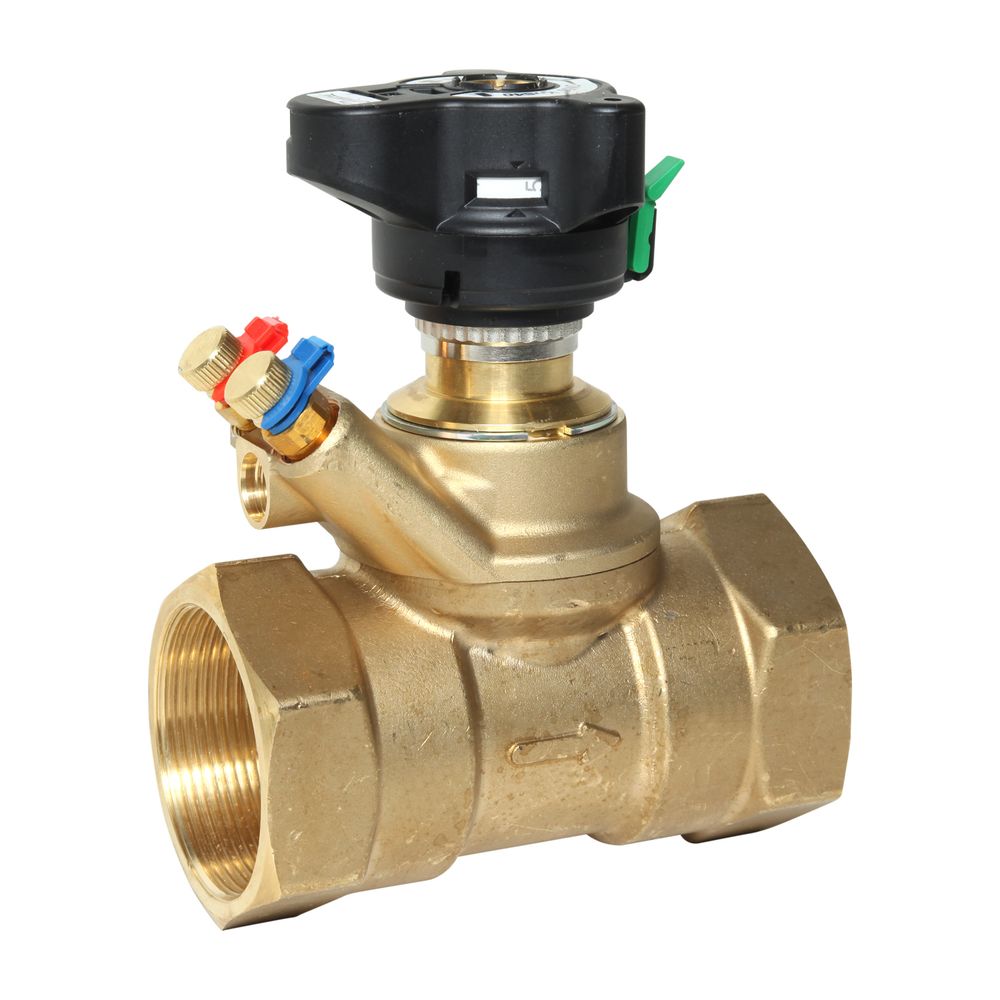

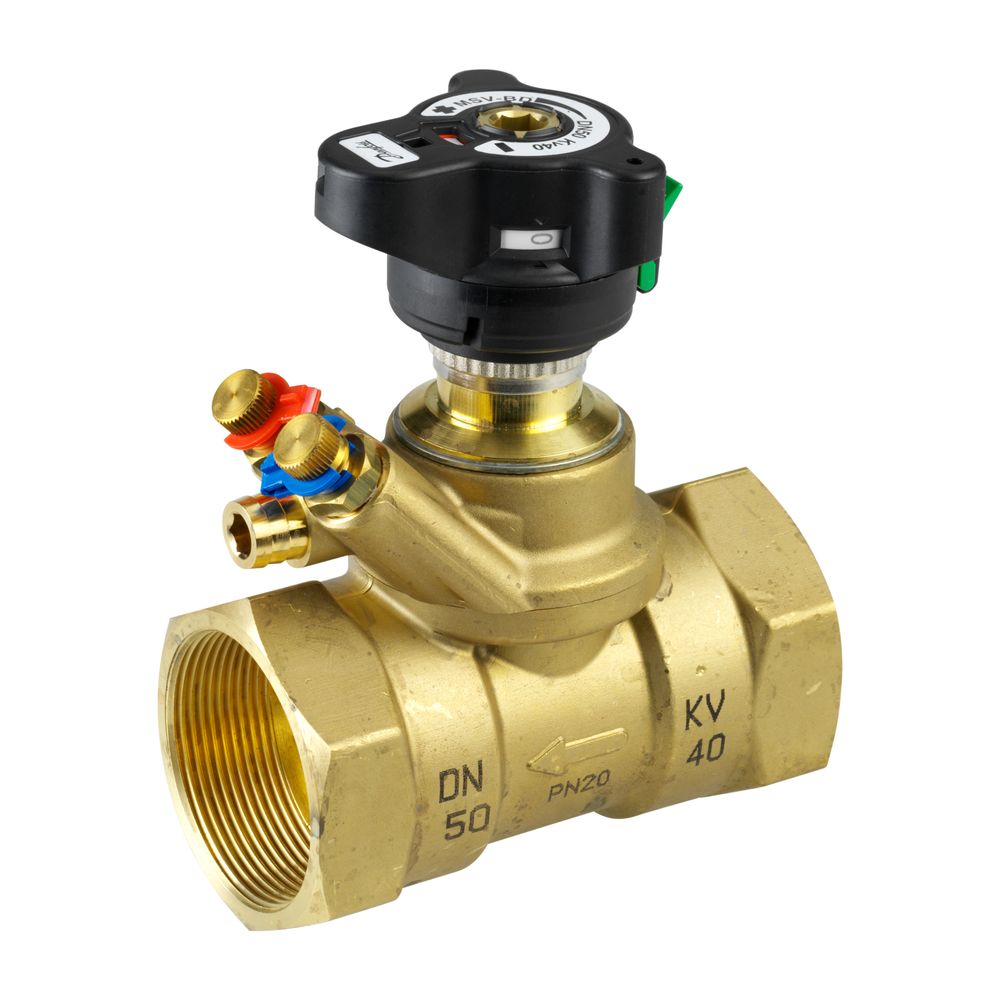

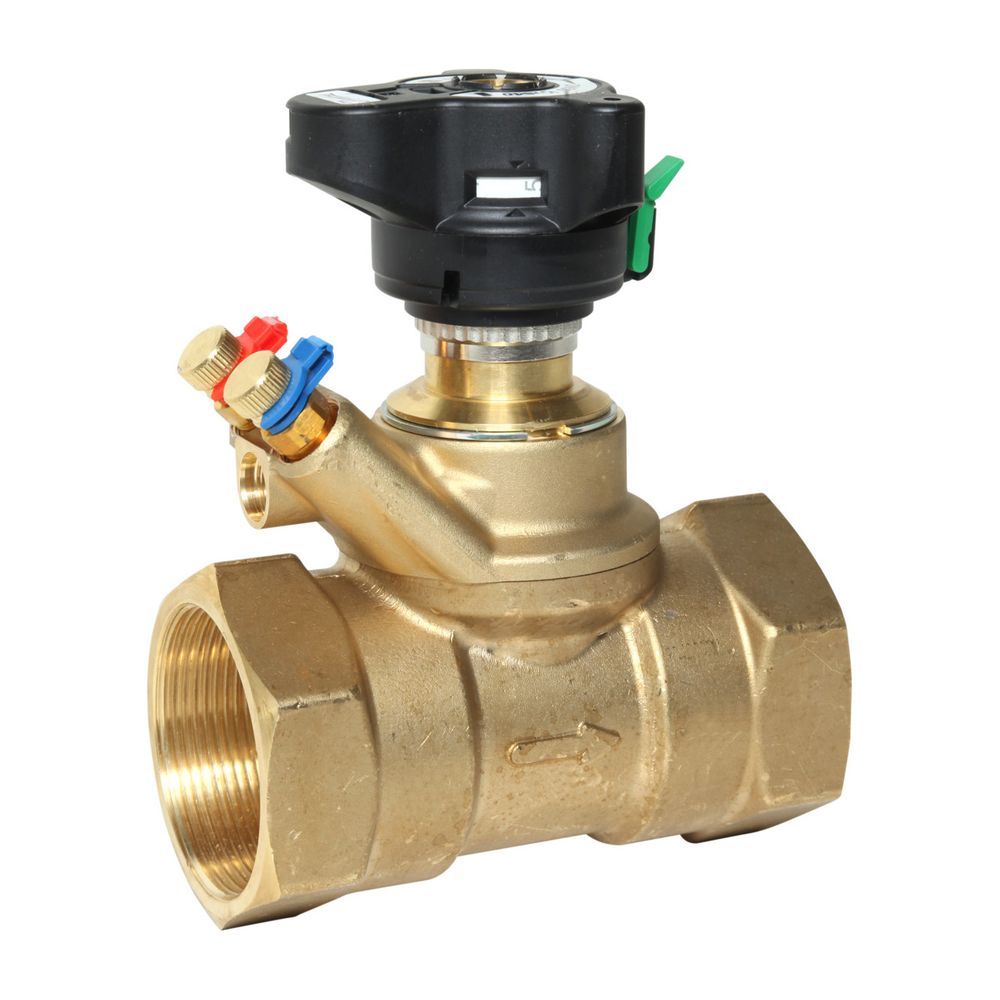

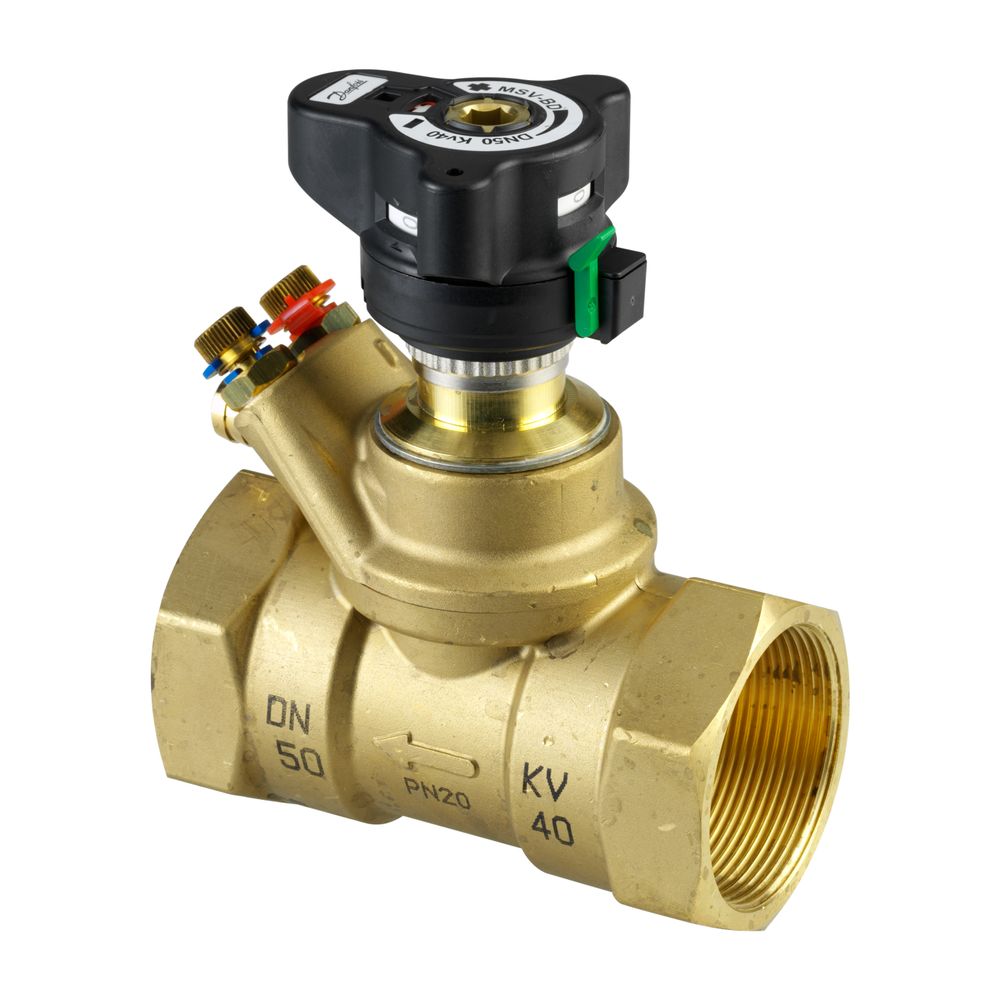

Danfoss Strangregulier- und Messventil Leno MSV-BD, DN 50, Rp 2"

Das Danfoss Strangregulier- und Messventil MSV-BD Leno MSV-BD 50 ist ein manuell bedientes Ventil mit Innengewindeanschlüssen Rp 2" und einem Kvs-Wert von 40,0 m³/h. Es ist speziell für den präzisen hydraulischen Abgleich in Heizungsanlagen konzipiert und ermöglicht die Messung sowie Entleerung von Vor- und Rücklauf. Gefertigt aus entzinkungsbeständigem Messing, ist das Ventil für einen Temperaturbereich von -20 °C bis +120 °C ausgelegt.

Wie funktioniert das MSV-BD Strangregulierventil?

Das MSV-BD Ventil verfügt über eine nichtsteigende Spindel mit einer digitalen, von allen Seiten ablesbaren Skala, die eine präzise Feineinstellung des Durchflusses ermöglicht. Die vorgenommene Einstellung kann durch eine einfache Verriegelung gesichert werden. Eine Absperrung ist unabhängig von der Voreinstellung über einen integrierten Kugelhahn mit Positionsanzeige realisierbar. Das Handrad ist abnehmbar und in den Ventilhubbegrenzer integriert, was die Montage und Bedienung erleichtert. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Für welche Anwendungen ist das Ventil geeignet?

Das Ventil ist primär für den Einsatz in Heizungsanlagen vorgesehen und dient dem hydraulischen Abgleich sowie der Durchflussmessung. Es ist für den Betrieb mit Heizungswasser geeignet, jedoch nicht für Leitungs- oder warmes Trinkwasser. Die Montage kann flexibel sowohl in Vor- als auch in Rücklaufleitungen erfolgen.

Welche technischen Merkmale zeichnen das MSV-BD Ventil aus?

Das Ventil ist für einen Nenndruck von PN 20 ausgelegt und kann Temperaturen von -20 °C bis +120 °C dauerhaft standhalten. Es verfügt über Messanschlüsse und Messnippel zur einfachen Integration in Messsysteme. Die maximale Druckdifferenz bei 20 °C beträgt 2,5 bar. Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR), das eine hohe Korrosionsbeständigkeit bietet und somit eine lange Lebensdauer sicherstellt.

Technische Daten

• Anschluss: Innengewinde Rp 2"
• Nenndurchmesser: DN 50
• Kvs-Wert: 40,0 m³/h
• Nenndruck: PN 20
• Temperaturbereich: -20 °C bis +120 °C
• Max. Druckdifferenz bei 20 °C: 2,5 bar
• Werkstoff Gehäuse: Entzinkungsbeständiges Messing (DZR)
• Mit Messanschluss und Messnippel: Ja
• Mit Entleerungsventil: Ja
• Geeignet für Heizungswasser: Ja

Das Danfoss MSV-BD 50 Strangregulier- und Messventil bietet eine zuverlässige Lösung für die präzise Durchflussregelung und Messung in Heizungsanlagen. Mit seinem robusten Gehäuse aus entzinkungsbeständigem Messing, dem Nenndruck PN 20 und einem Kvs-Wert von 40,0 m³/h ist es für anspruchsvolle Anwendungen konzipiert und ermöglicht eine effiziente und genaue Einstellung des Durchflusses über einen weiten Temperaturbereich von -20 °C bis +120 °C.
