Beschreibung

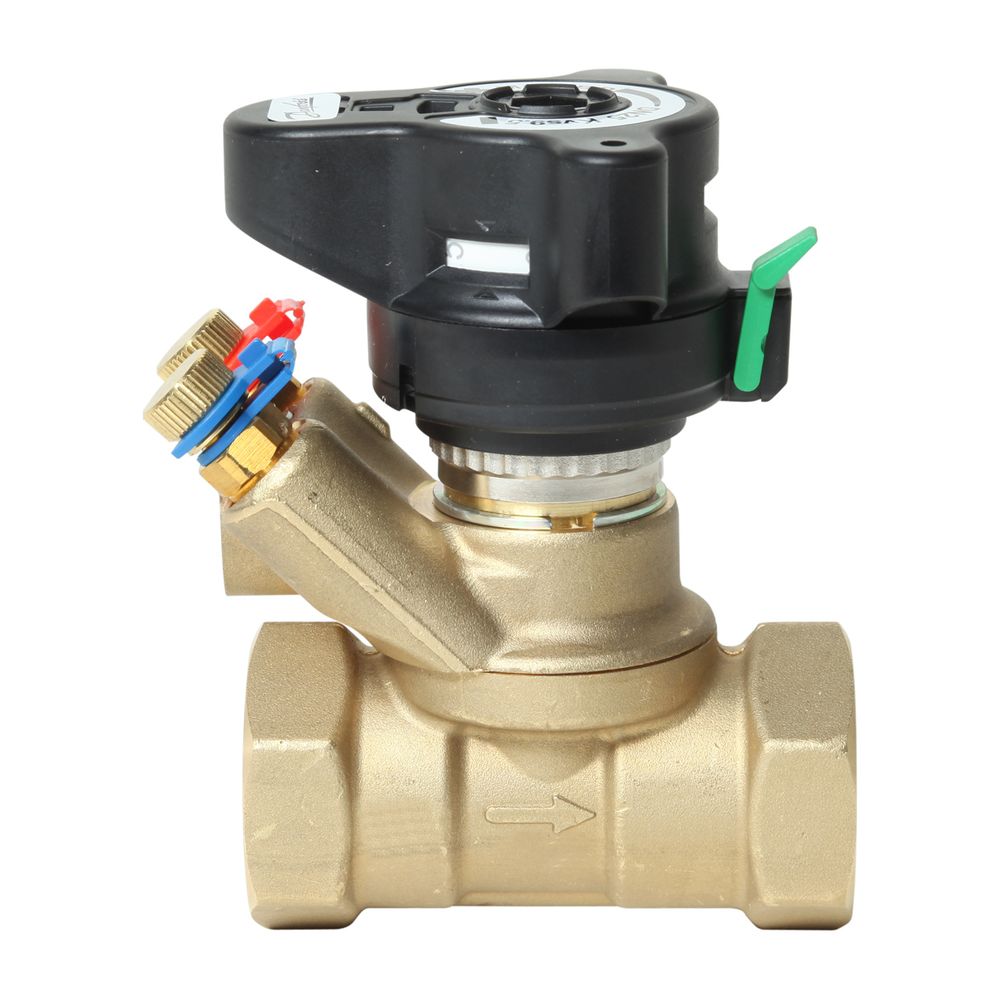

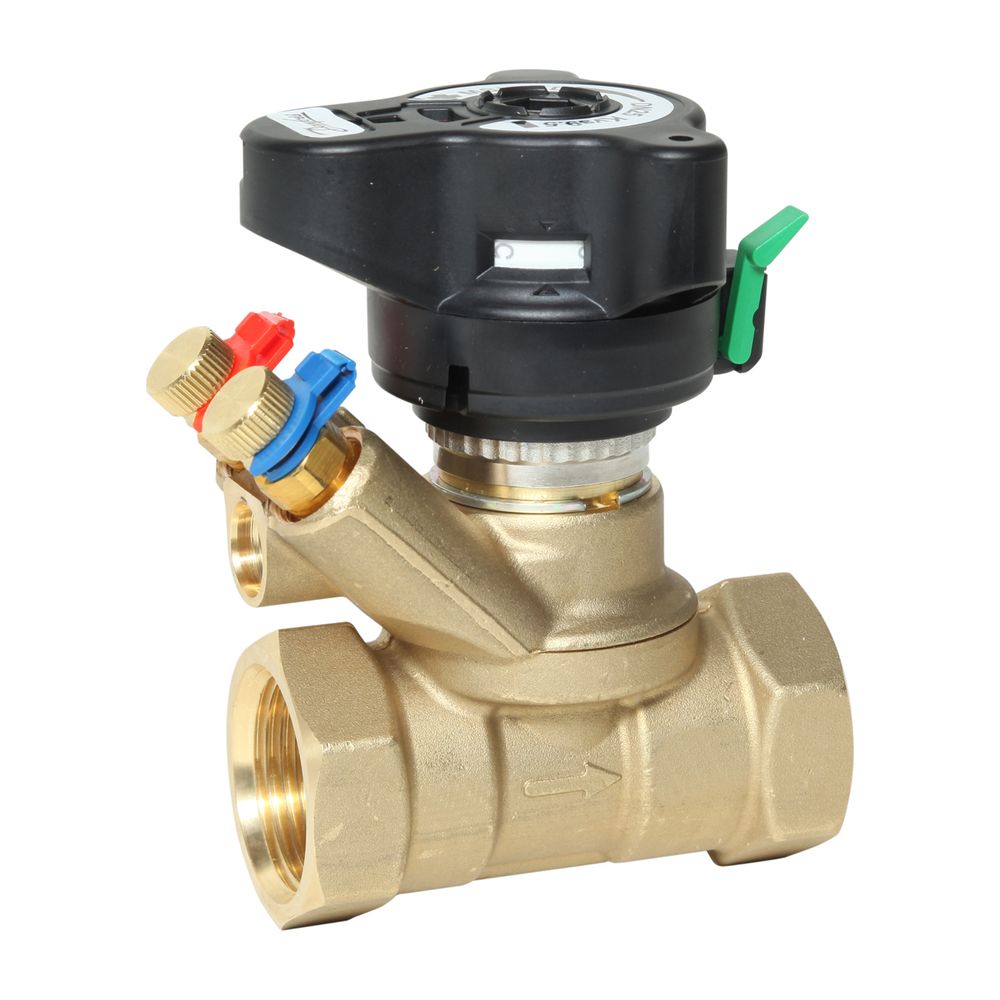

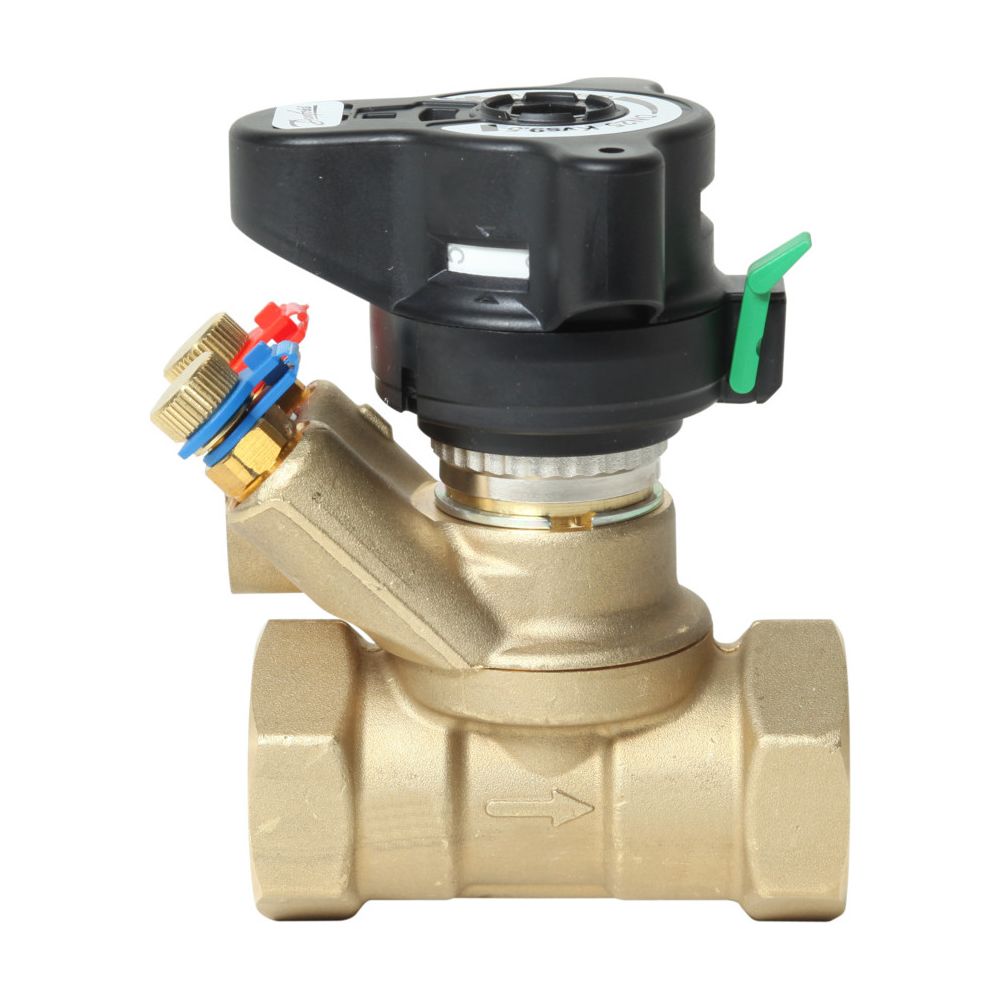

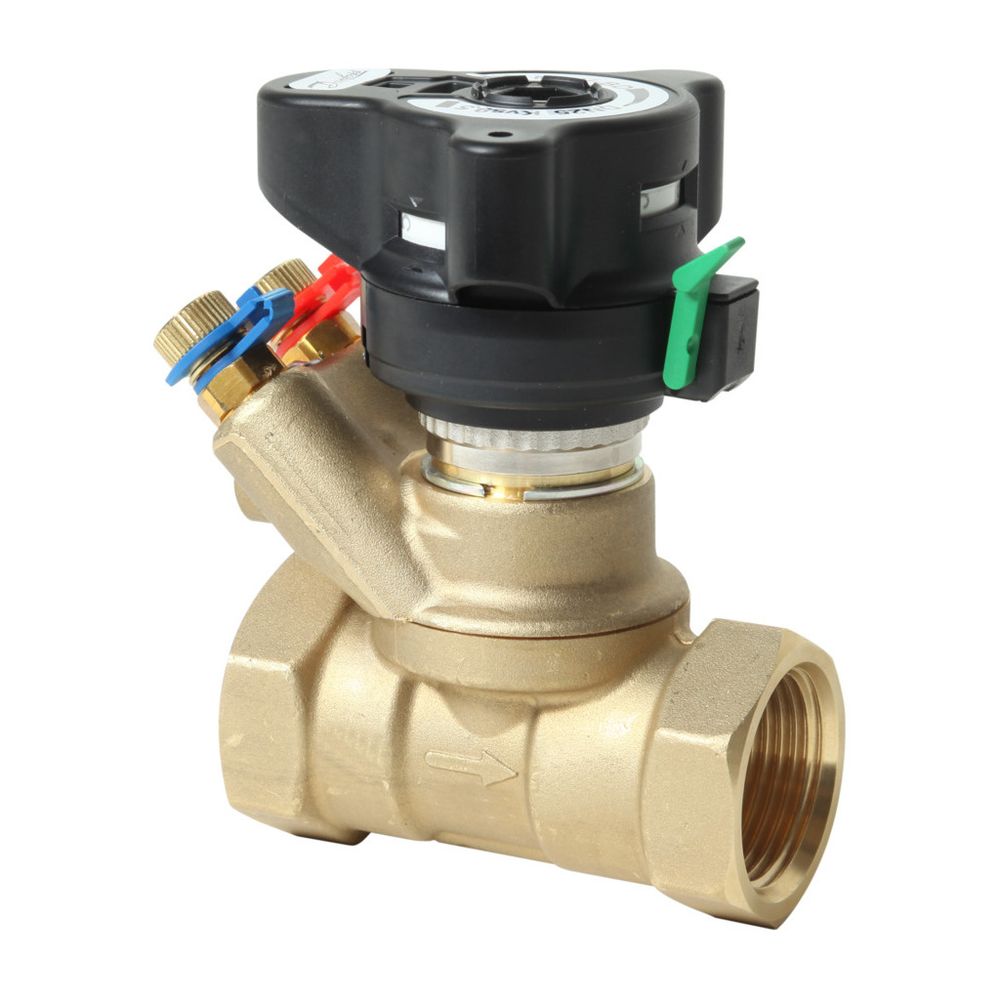

Danfoss Strangregulier- und Messventil MSV-BD Leno MSV-BD 20, Rp 3/4"
Der Danfoss Strangregulier- und Messventil MSV-BD Leno MSV-BD 20 mit Rp 3/4" Anschluss ist ein manuelles Ventil, das für den präzisen Durchflussabgleich in Heiz- und Kühlanlagen entwickelt wurde. Es ermöglicht eine genaue Feineinstellung, zuverlässige Messung und Absperrung von Vor- und Rücklauf. Gefertigt aus entzinkungsbeständigem Messing (DZR), ist dieses Ventil für Heizungswasser geeignet und bietet einen Nenndruck von PN 20 sowie einen Kvs-Wert von 6,6 m³/h.
Wie ermöglicht das Ventil präzise Einstellungen und Messungen?
Das MSV-BD 20 verfügt über eine nichtsteigende Spindel mit einer digitalen, von allen Seiten ablesbaren Skala, die eine präzise Feineinstellung des Durchflusses ermöglicht. Die gewählte Einstellung kann einfach verriegelt werden, um unbeabsichtigte Änderungen zu verhindern. Eine um 360 Grad drehbare Serviceeinheit erleichtert die Messung und Entleerung von Vor- und Rücklauf. Messanschlüsse inklusive Messnippel sind integriert, um eine einfache Durchflussmessung zu ermöglichen.
Welche Material- und Anschlussmerkmale zeichnen das Ventil aus?
Das Gehäuse des MSV-BD 20 besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Beständigkeit gegenüber Korrosion bietet. Es ist mit Innengewindeanschlüssen (metrisch) in der Größe Rp 3/4" ausgestattet und hat einen Nenndurchmesser von DN 20.
Für welche Betriebsbedingungen ist das Ventil geeignet?
Dieses Ventil ist für einen Nenndruck von PN 20 ausgelegt und kann in einem Temperaturbereich von -20 °C bis +120 °C betrieben werden. Es ist speziell für den Einsatz mit Heizungswasser konzipiert und kann flexibel in der Vor- oder Rücklaufleitung montiert werden. Das Ventil ist nicht für Leitungswasser oder warmes Trinkwasser geeignet. Die maximale Druckdifferenz bei 20 °C beträgt 2,5.
Welche weiteren Ausstattungsmerkmale bietet das MSV-BD 20?
Das Ventil verfügt über eine integrierte Absperrfunktion, die unabhängig von der Voreinstellung über einen Kugelhahn mit Positionsanzeige betätigt wird. Ein Ventilhubbegrenzer ist serienmäßig integriert, wobei das Handrad des Ventils in diesen Hubbegrenzer integriert ist. Das Handrad ist abnehmbar, was die Montage des Ventils erleichtert. Das MSV-BD 20 ist asbestfrei.
Technische Daten
- Anschluss: Rp 3/4" Innengewinde
- Nenndurchmesser: DN 20
- Nenndruck: PN 20
- Kvs-Wert: 6,6 m³/h
- Mediumtemperatur (Dauerbetrieb): -20 °C bis +120 °C
- Max. Druckunterschied bei 20 °C: 2,5
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
- Mit Messanschluss: ja
- Mit Entleerungsventil: ja
- Geeignet für: Heizungswasser
Das Danfoss Strangregulier- und Messventil MSV-BD 20 ist eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seiner präzisen Einstellbarkeit, dem Kvs-Wert von 6,6 m³/h und dem robusten Gehäuse aus entzinkungsbeständigem Messing sicherstellt es eine effiziente Durchflussregelung und einfache Wartung. Es ist für den Temperaturbereich von -20 °C bis +120 °C ausgelegt und bietet eine hohe Funktionalität für Fachhandwerker und private Anwender.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Manueller Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | LENO MSV-BD |
| Hersteller-Artikelnummer | 003Z4002 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-003Z4002 |
| Druckstufe Artikel | PN 20 |
| EAN-13 | 5702420084800 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,908 kg |
| KV-Wert | 0,13 - 6,6 |
| Kvs-Wert | 6,6 |
| Max Druckunterschied bei 20 °C | 2,5 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Entleerungsventil | ja |
| Mit Impulsleitungsanschluss | nein |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | ja |
| Mit Messnippel | ja |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 20 |
| Thermostatisch | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 66490570 |
