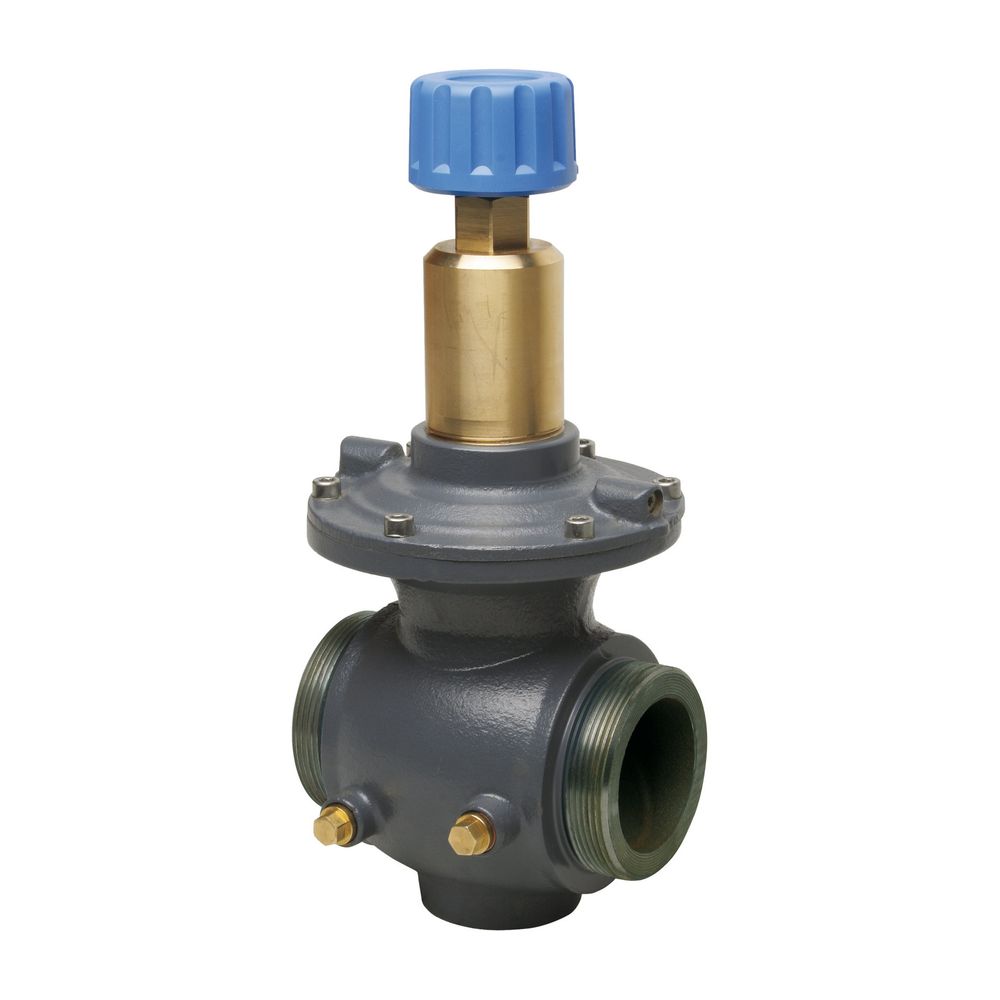

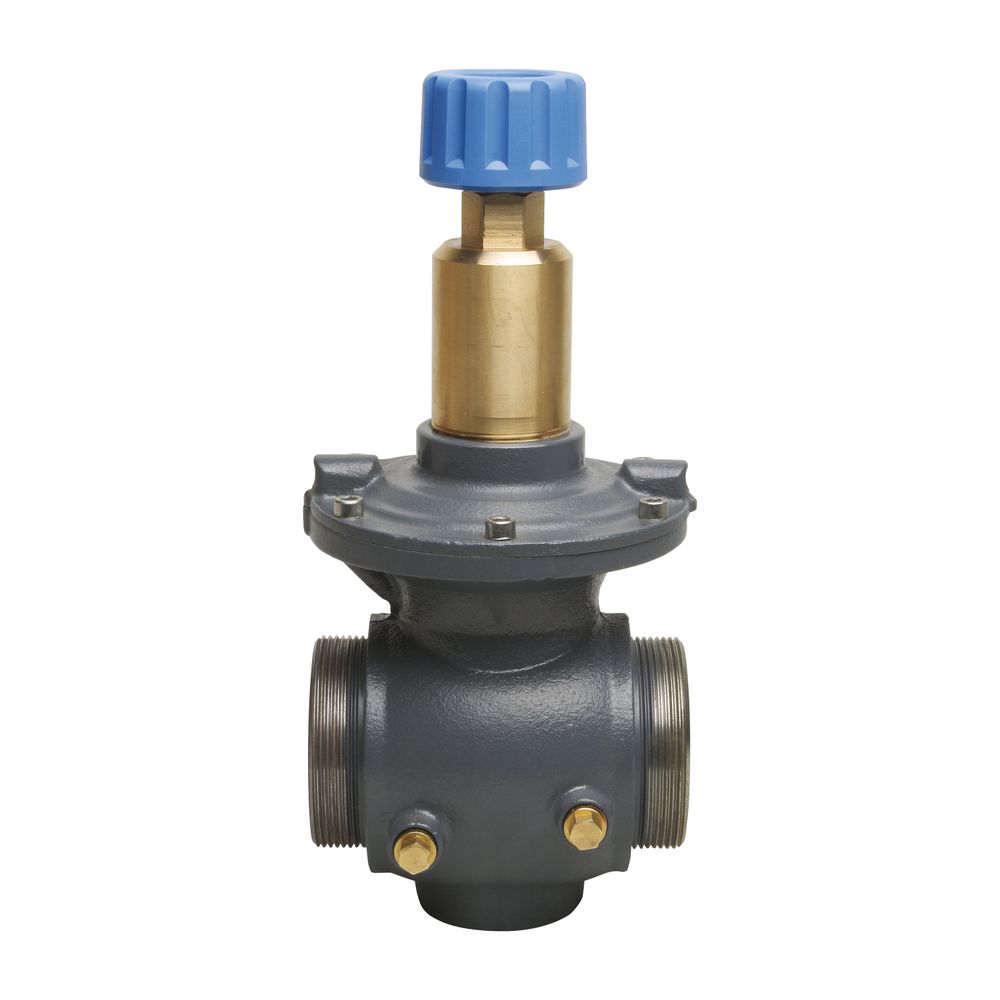

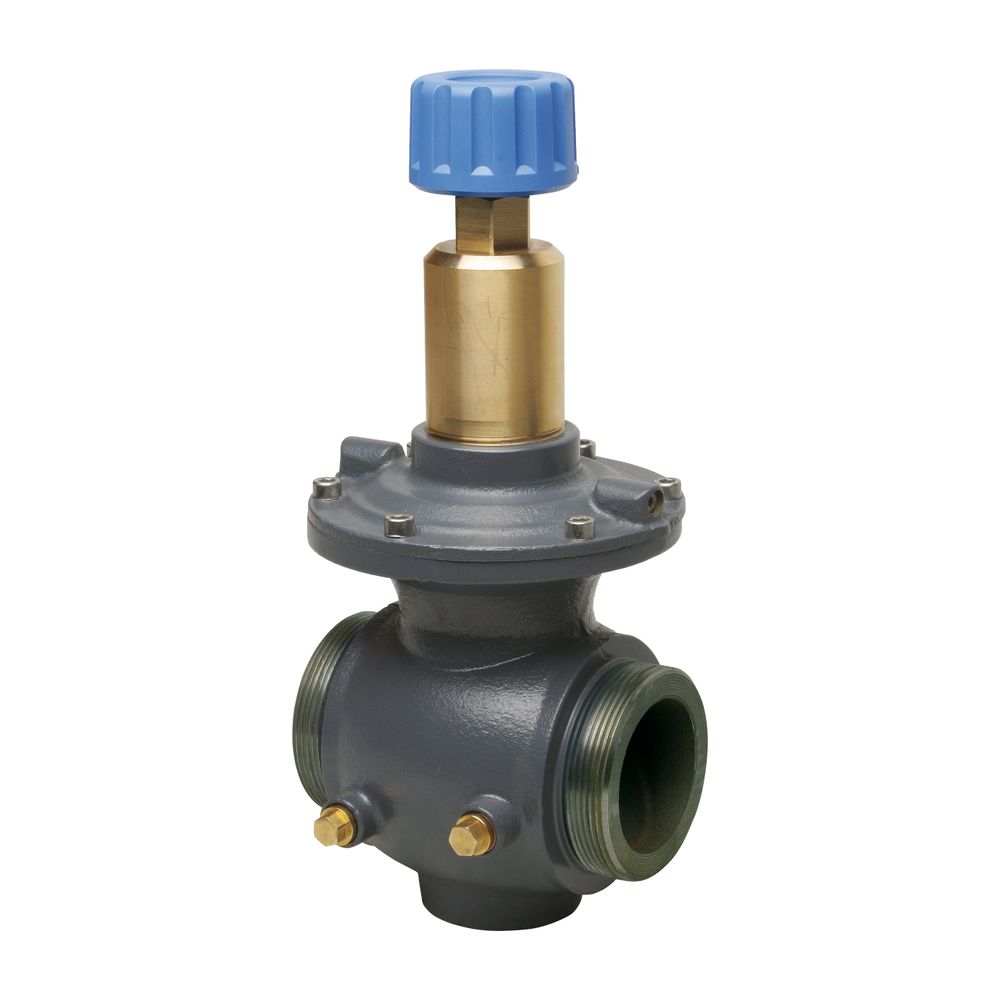

Danfoss Strangdifferenzdruckregler ASV-PV 100, Flansch, Sollwert 0,35-0,7 bar

Der Danfoss Strangdifferenzdruckregler ASV-PV 100 ist ein Regler mit Flanschanschluss, der einen einstellbaren Differenzdrucksollwert präzise einhält. Er ist für den Einbau ausschließlich im Rücklauf konzipiert und arbeitet ohne externe Energiezufuhr. Das Ventil schließt bei steigendem Druck, um den Regelbereich von 0,35 bis 0,7 bar sicherzustellen.

Robuste Konstruktion für zuverlässigen Betrieb

Das Gehäuse des ASV-PV 100 besteht aus robustem Gusseisen EN-GJL250 (GG25), das eine Druckstufe von PN 16 ermöglicht. Die maximale Wassertemperatur beträgt 120 °C, und der maximale Differenzdruck liegt bei 2,5 bar. Die Bauhöhe des Reglers beträgt 385 mm. Zur Ausstattung gehören eine 1,5 Meter lange Impulsleitung mit einem Anschluss Rp 1/16 sowie ein Anschlussnippel für MSF-F2. Eine integrierte Absperrung mit blauem Handrad erleichtert die Wartung und Bedienung.

Flexible Anschlussmöglichkeiten und hohe Leistung

Der Regler verfügt über Flanschanschlüsse gemäß DIN EN 1092-2 auf beiden Seiten, die eine sichere und normgerechte Verbindung ermöglichen. Der Kvs-Wert beträgt 76 m³/h, was den Volumenstrom bei vollem Öffnungsgrad beschreibt. Die Druckstufe der Flansche ist ebenfalls PN 16, passend für den Einsatz in Heizungssträngen mit entsprechenden Druckanforderungen.

Effiziente Differenzdruckregelung ohne Fremdenergie

Der ASV-PV 100 regelt den Differenzdruck automatisch und ohne externe Energiezufuhr. Bei steigendem Druck schließt das Ventil, um den voreingestellten Sollwert zwischen 0,35 und 0,7 bar einzuhalten. Dies sorgt für einen stabilen und effizienten Betrieb der Heizungsanlage, indem Druckschwankungen im Rücklauf ausgeglichen werden.

Technische Daten

• Regelbereich Differenzdruck: 0,35 bis 0,7 bar
• Anschluss: Flansch DIN EN 1092-2
• Kvs-Wert: 76 m³/h
• Druckstufe: PN 16
• Max. Wassertemperatur: 120 °C
• Max. Differenzdruck: 2,5 bar
• Gehäusematerial: Gusseisen EN-GJL250 (GG25)
• Bauhöhe: 385 mm

Der Danfoss Strangdifferenzdruckregler ASV-PV 100 bietet eine zuverlässige Lösung zur automatischen Druckregelung in Heizungsanlagen. Mit seinem robusten Gusseisengehäuse, Flanschanschlüssen und einem Kvs-Wert von 76 m³/h ist er für den Einsatz in Systemen mit einer maximalen Mediumtemperatur von 120 °C geeignet und unterstützt eine effiziente und stabile Druckdifferenzregelung im Bereich von 0,35 bis 0,7 bar.
