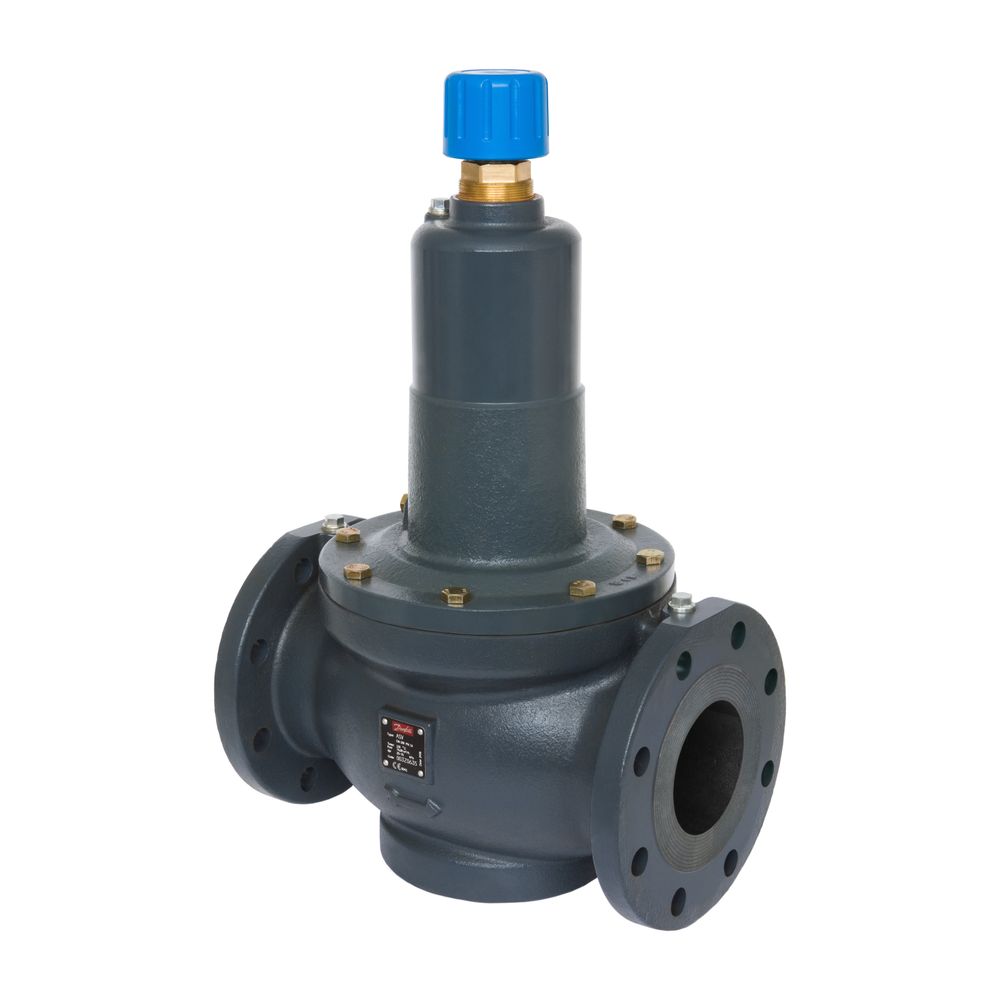

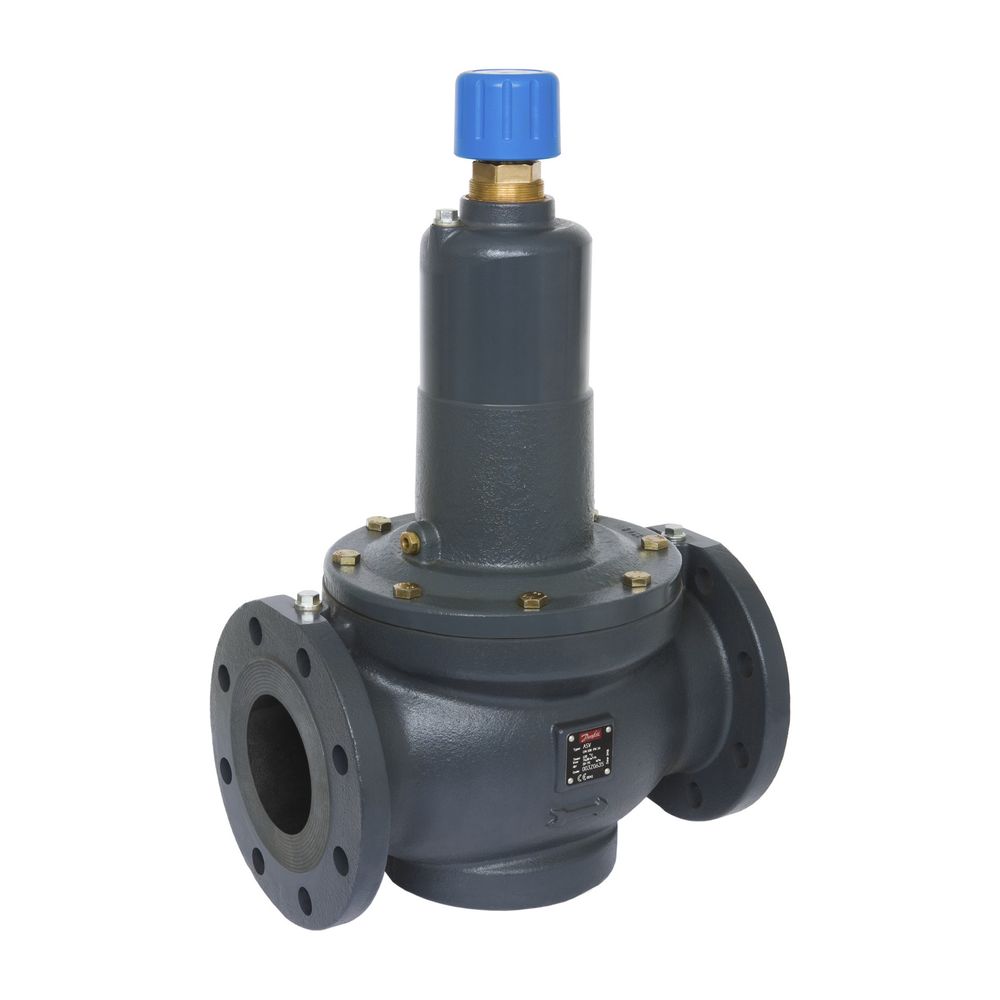

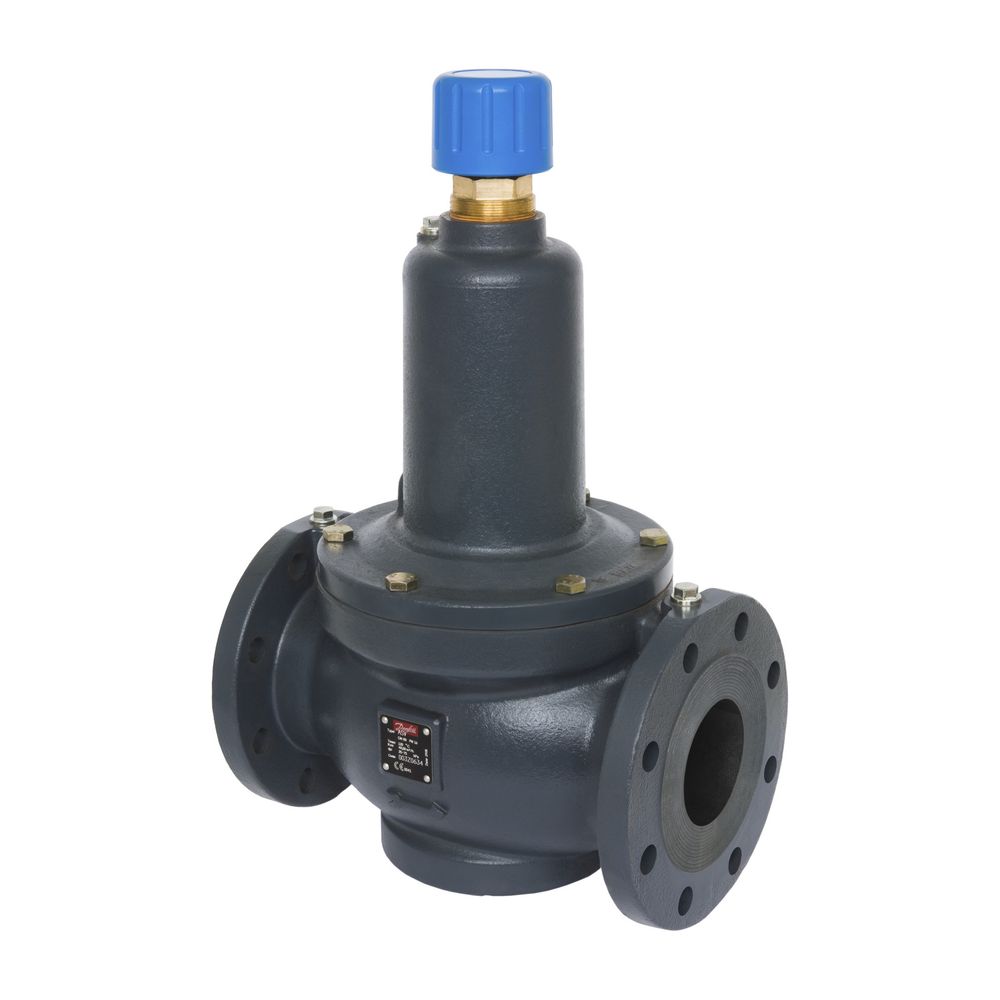

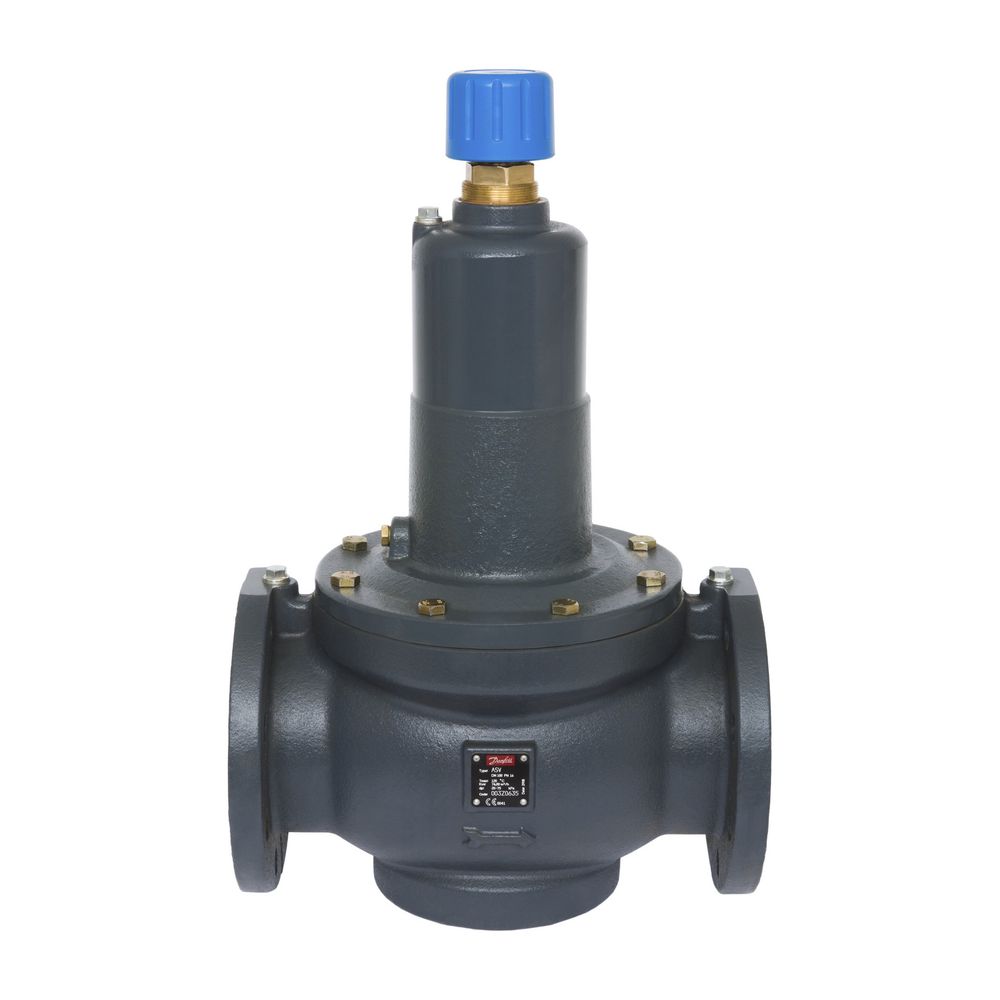

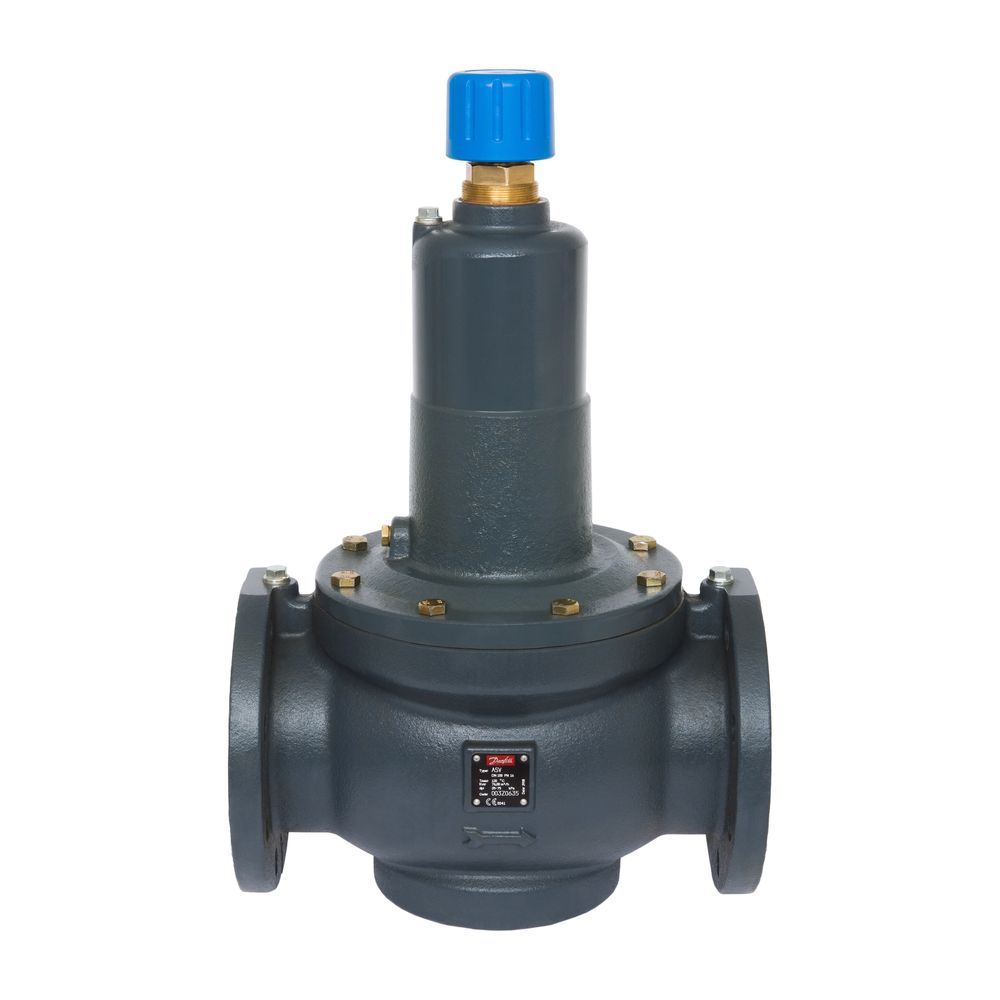

Danfoss Strangdifferenzdruckregler ASV-PV 100, Flansch, Sollwert 0,2-0,4 bar
Der Danfoss Strangdifferenzdruckregler ASV-PV 100 ist ein membrangesteuerter Regler, der ohne Fremdenergie einen einstellbaren Differenzdrucksollwert von 0,2 bis 0,4 bar einhält. Er ist ausschließlich für den Einbau im Rücklauf konzipiert und verfügt über Flanschanschlüsse nach DIN EN 1092-2.
Wie funktioniert der Danfoss Strangdifferenzdruckregler ASV-PV 100?
Der Regler schließt das Ventil bei steigendem Druck, um den voreingestellten Differenzdruck konstant zu halten. Die Steuerung erfolgt membrangesteuert, wodurch eine präzise Regelung ohne externe Energiezufuhr möglich ist. Die integrierte Impulsleitung mit einer Länge von 1,5 m (Anschluss Rp 1/16) überträgt den Druck auf die Membran.
Welche Konstruktionsmerkmale und Materialien zeichnen den Regler aus?
Das Gehäuse des Strangdifferenzdruckreglers besteht aus hochwertigem Gusseisen EN-GJL250 (GG25), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Es ist für eine Druckstufe von PN 16 ausgelegt und kann Medientemperaturen von bis zu 120 °C verarbeiten. Der maximale Differenzdruck, den das Gerät bewältigen kann, liegt bei 2,5 bar. Eine integrierte Absperrung mit blauem Handrad ermöglicht eine einfache Wartung und Isolierung des Reglers.
Welche Anschlüsse und Abmessungen sind relevant?
Der ASV-PV 100 verfügt über Flanschanschlüsse gemäß DIN EN 1092-2 mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 114,3 mm. Die Arbeitslänge der Flanschanschlüsse beträgt jeweils 173,5 mm, und die Bauhöhe des Reglers liegt bei 370 mm.
Welche Ausstattung bietet der Strangdifferenzdruckregler?
Zur Ausstattung gehört eine 1,5 Meter lange Impulsleitung mit einem Anschluss von Rp 1/16 sowie ein passender Anschlussnippel für MSF-F2. Die Einstellung des Differenzdrucks erfolgt über einen Schlüssel. Eine Sollwertanzeige ist nicht vorhanden. Das Gerät ist ohne Entleerungsventil und ohne Isolierung ausgeführt. Der Oberflächenschutz ist unbehandelt.
Technische Daten
- Regelbereich Differenzdruck: 0,2-0,4 bar
- Anschluss: Flansch DIN EN 1092-2
- Nenndurchmesser: DN 100
- Kvs-Wert: 76 m³/h
- Gehäusewerkstoff: Gusseisen EN-GJL250 (GG25)
- Druckstufe: PN 16
- Max. Mediumtemperatur: 120 °C
- Max. Differenzdruck: 2,5 bar
- Bauhöhe: 370 mm
- Impulsleitung: 1,5 m
Der Danfoss Strangdifferenzdruckregler ASV-PV 100 bietet eine zuverlässige und energieunabhängige Lösung zur präzisen Differenzdruckregelung in Heizungs- und Kühlsystemen. Mit seinem robusten Gusseisengehäuse, einem Regelbereich von 0,2 bis 0,4 bar und einer maximalen Mediumtemperatur von 120 °C ist er eine langlebige Komponente für den Rücklauf.
Lieferumfang
- 1x Danfoss Strangdifferenzdruckregler ASV-PV 100
- 1x Impulsleitung 1,5m (Anschluss Rp 1/16)
- 1x Anschlussnippel für MSF-F2
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | ASV-PV 3G |
| Hersteller-Artikelnummer | 003Z0625 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 173,5 |
| Arbeitslänge Anschluss 2 | 173,5 |
| Artikelnummer | DANFOSS-003Z0625 |
| Bauhöhe | 370 |
| Bedienung | Schlüssel |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Druckunterschied einstellbar | ja |
| EAN-13 | 5702421558614 |
| Einstellbereich | 20 - 40 |
| Gewicht | 64,44 kg |
| Kvs-Wert | 76 |
| Länge Anschluss 1 | 173,5 |
| Länge Anschluss 2 | 173,5 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Membrangesteuert | ja |
| Mit Entleerungsventil | nein |
| Mit Impulsleitung | ja |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Nenndurchmesser | DN 100 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser alle Anschlüsse | 114,3 |
| Sollwertanzeige | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
