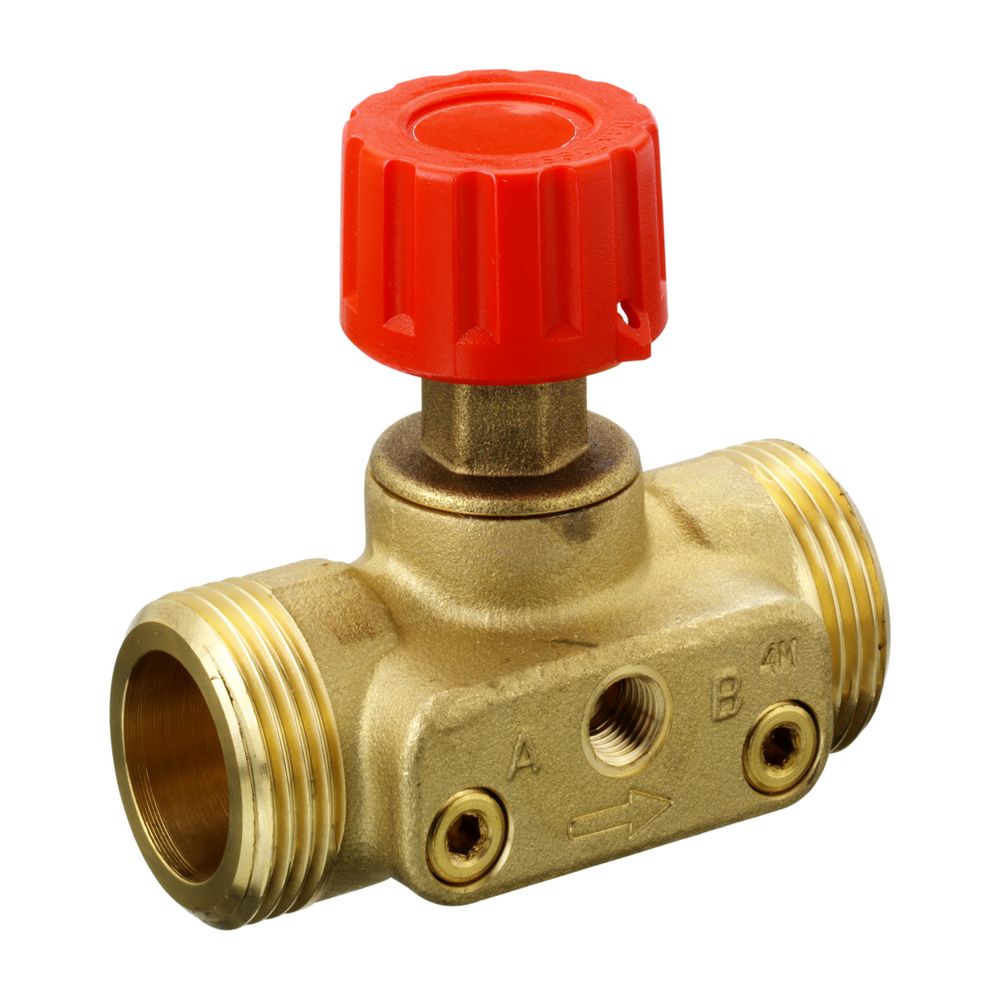

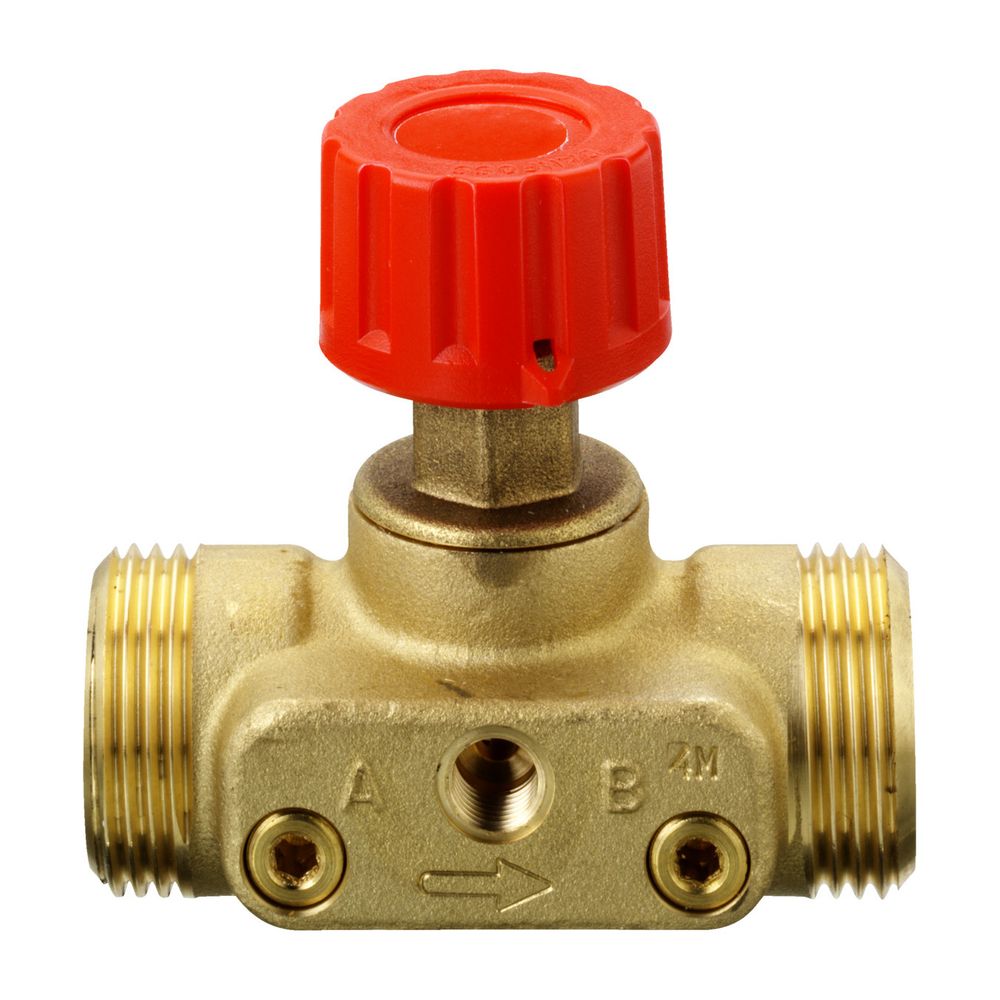

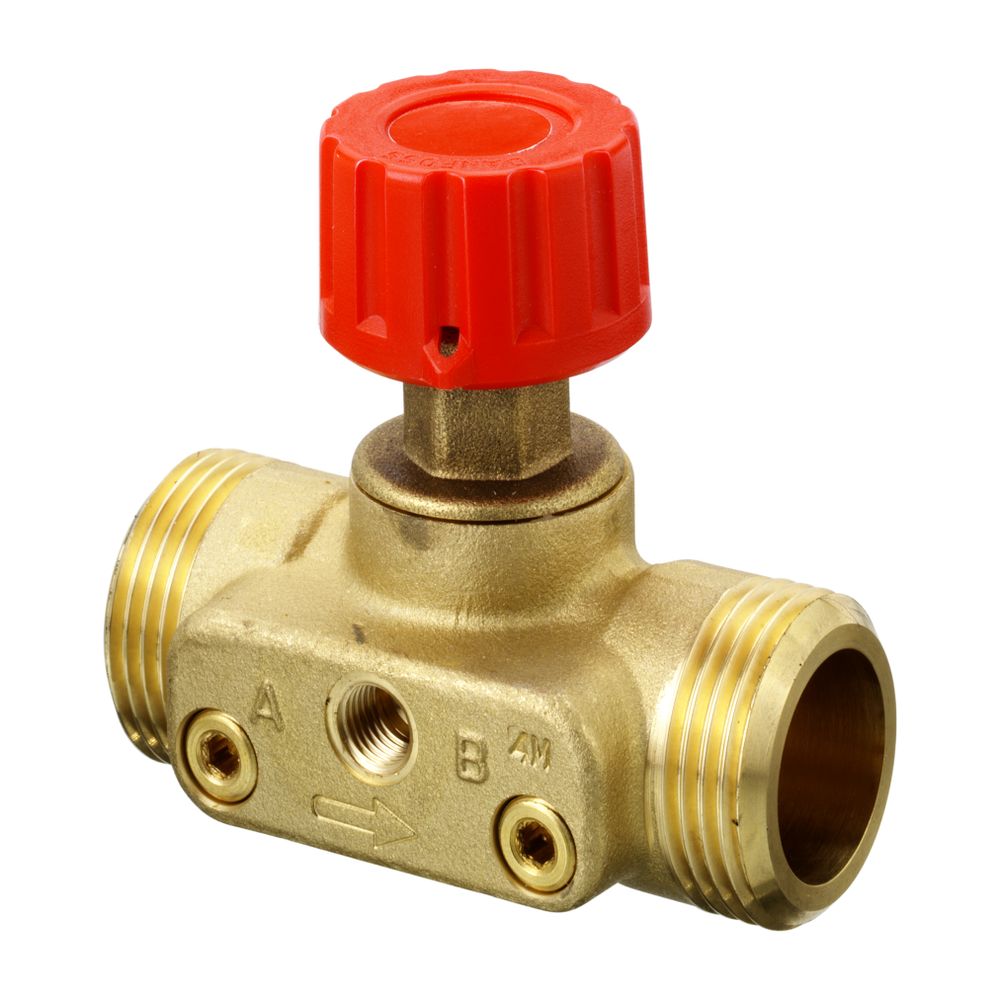

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 20, G 1" AG

Der Danfoss Strangabsperr- und Messventil ASV-M 20, G 1" AG ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ermöglicht die Strangabsperrung und Durchflussmessung und sorgt für einen stabilen Differenzdruck sowie den korrekten Volumenstrom in den einzelnen Strängen. Dieses Ventil trägt maßgeblich dazu bei, den Temperaturkomfort zu verbessern, Fließgeräusche zu minimieren und Energiekosten zu senken.

Wie funktioniert das Danfoss Strangabsperr- und Messventil ASV-M?

Das Danfoss Strangabsperr- und Messventil ASV-M ist ein integraler Bestandteil des Danfoss Zweirohrsystems und dient dem automatischen hydraulischen Abgleich. Es ist für die Kombination mit einem Strangdifferenzdruckregler vorgesehen und für den Anschluss der Impulsleitung von ASV-P/PV vorbereitet. Das Ventil wird im Vorlauf installiert und ermöglicht die Absperrung mittels eines roten Handrads. Es stellt sowohl bei Volllast als auch bei Teillast automatisch einen optimalen hydraulischen Abgleich im System sicher, was den Anforderungen der DIN 18380 für Heizungssysteme bezüglich differenzdruckregelnder Maßnahmen bei Teillast entspricht.

Welche Vorteile bietet das Danfoss Strangabsperr- und Messventil ASV-M?

Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu einer deutlichen Reduzierung von Beschwerden führt. Durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen wird eine präzisere Raumtemperaturregelung ermöglicht, was den Komfort spürbar verbessert. Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz, da eine Überhitzung von Räumen vermieden und die Effizienz von Brennwertkesseln und Fernwärmesystemen optimiert wird. Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, wodurch komplexe Berechnungen überflüssig werden und die Inbetriebnahme vereinfacht wird. Die verbesserte Einstellskala der neuen Generation kann ohne Innensechskantschlüssel eingestellt werden, was Zeit bei Inbetriebnahme und Wartung spart. Eine zeitsparende Spülfunktion für das Rohrnetz ist ebenfalls integriert.

Für welche Einsatzbereiche ist das ASV-M Ventil konzipiert?

Das Danfoss Strangabsperr- und Messventil ASV-M ist primär für den Einsatz in Zweirohr-Heizsystemen im Wohnbereich konzipiert, um einen optimalen hydraulischen Abgleich zu ermöglichen. Darüber hinaus kann es auch in Kälteanwendungen mit variablem Volumenstrom, wie Fancoil-Systemen oder Deckenkühlkonvektoren, für einen automatischen hydraulischen Abgleich eingesetzt werden. Das Ventil ist für Flüssigkeiten geeignet, jedoch nicht für Dampf oder Gase. Das Gehäuse des Ventils besteht aus robustem Messing und ist für eine Druckstufe von PN 16 ausgelegt. Es ist mit einer grauen Isolierschale bis 80 °C ausgestattet.

Technische Daten

• Anschluss: G 1" AG
• KVS-Wert: 2.5 m³/h
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Werkstoff Gehäuse: Messing
• Einbau: Vorlauf
• Geeignet für Flüssigkeiten: Ja
• Absperrfunktion: Rotes Handrad
• Isolierschale: Grau, bis 80 °C

Das Danfoss Strangabsperr- und Messventil ASV-M 20, G 1" AG ist eine zuverlässige Lösung für den automatischen hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit einem KVS-Wert von 2.5 m³/h und einer Druckstufe von PN 16 trägt es maßgeblich zur Steigerung des Komforts, zur Reduzierung von Fließgeräuschen und zur Optimierung der Energieeffizienz bei. Das robuste Messinggehäuse und die maximale Wassertemperatur von 120 °C unterstreichen die Langlebigkeit und Leistungsfähigkeit dieses Ventils.
