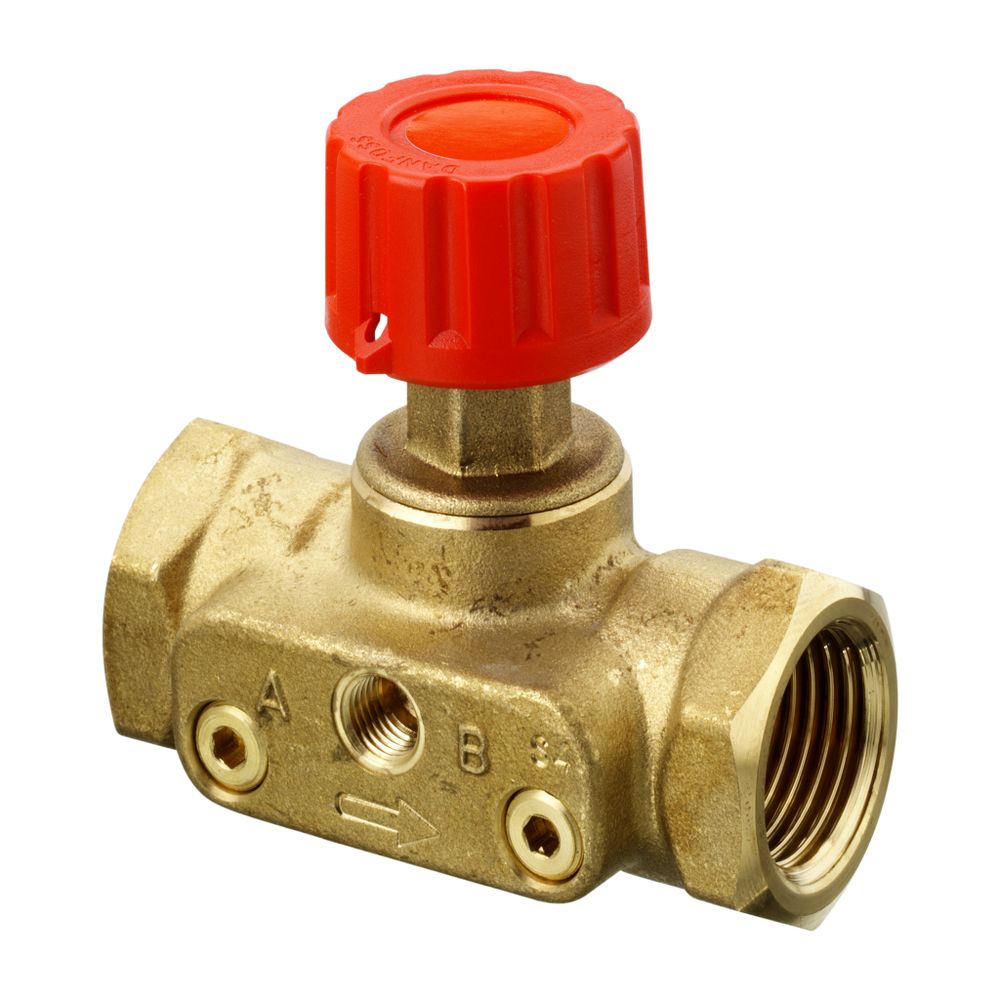

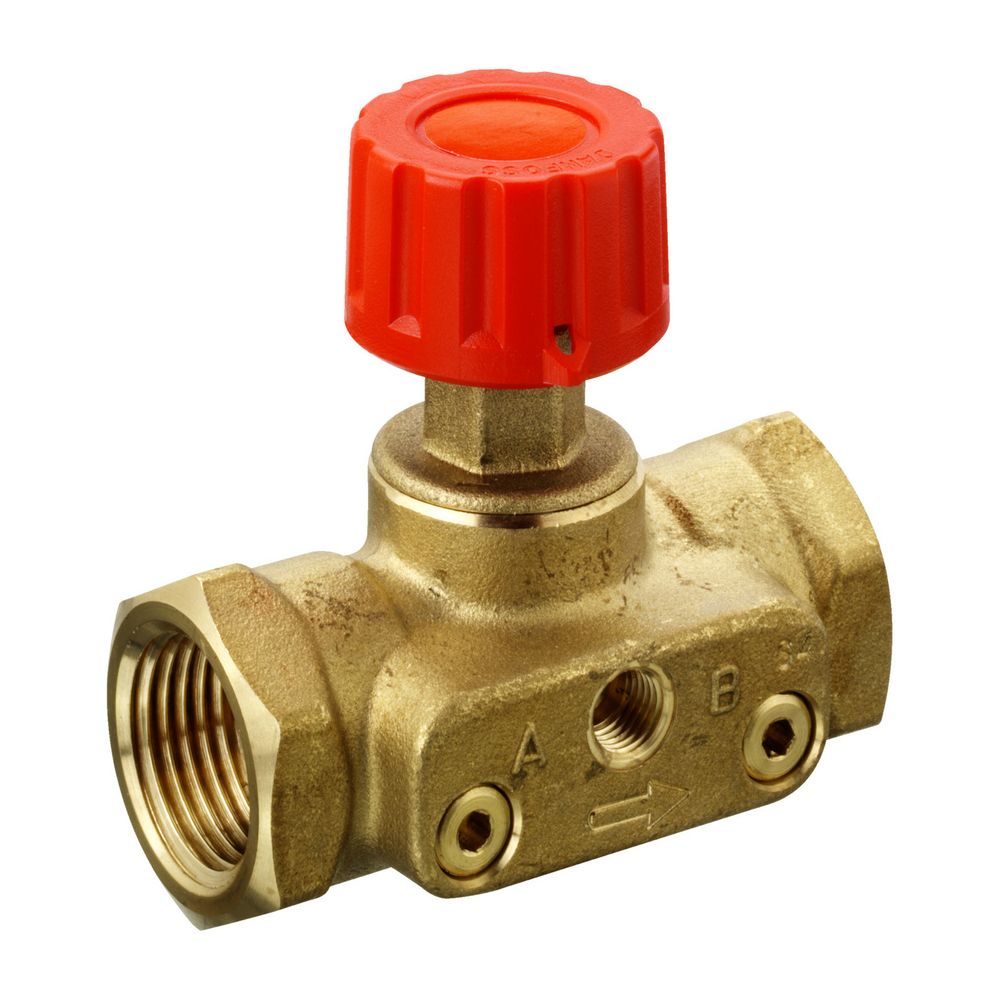

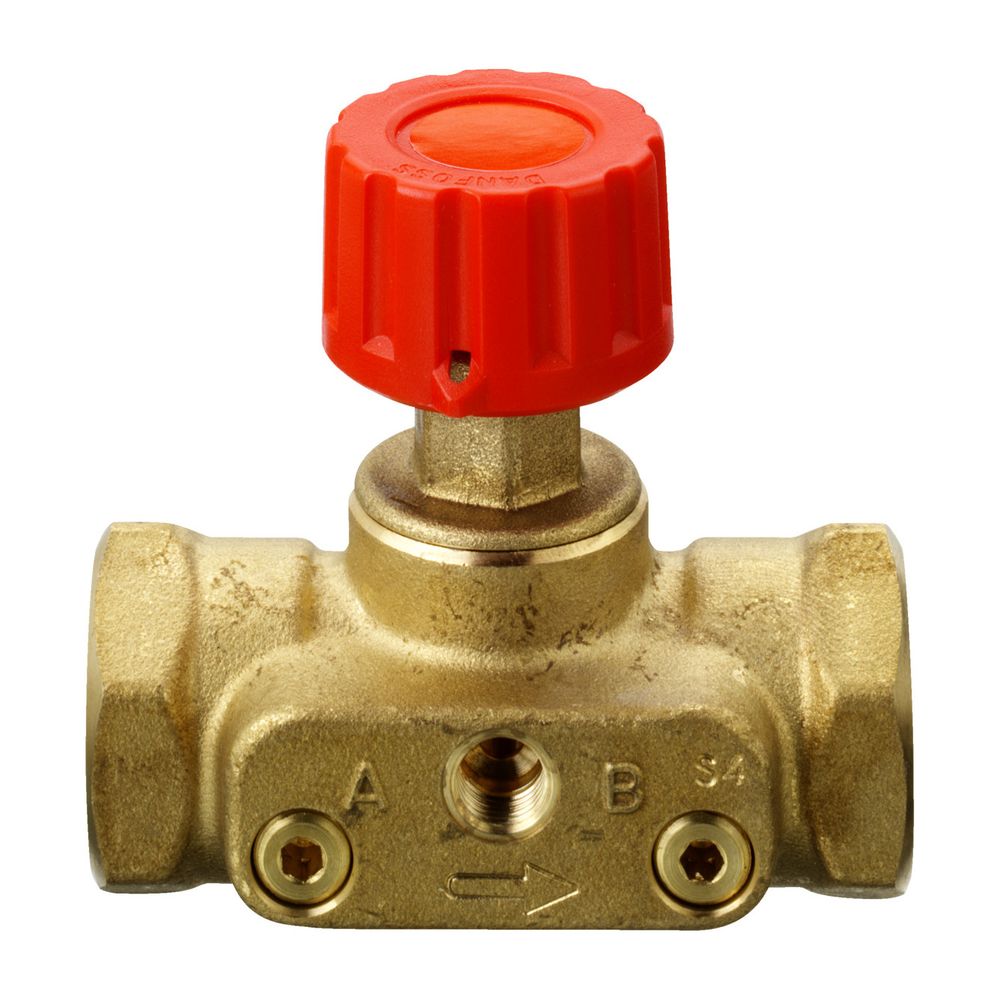

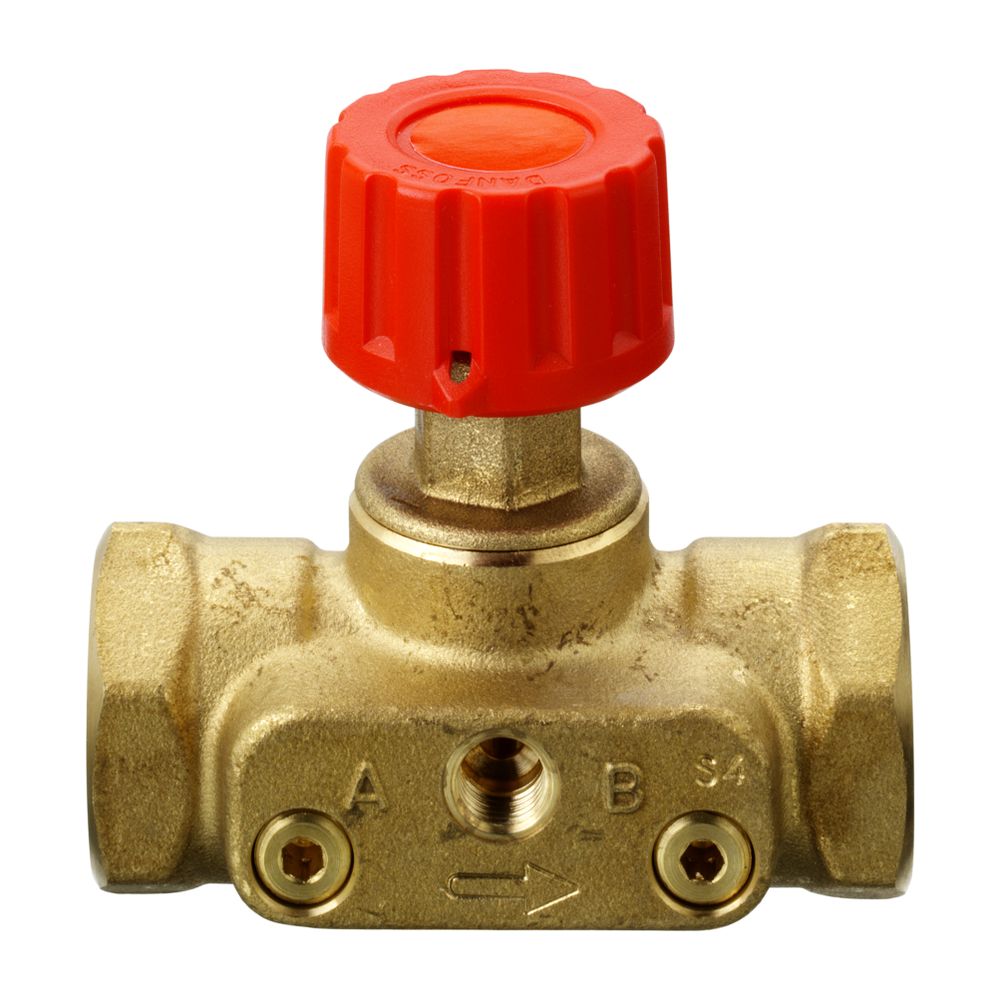

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 15, Rp 1/2"

Das Danfoss Strangabsperr- und Messventil ASV-M 15 mit Rp 1/2" Anschluss ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ermöglicht die Strangabsperrung und Durchflussmessung und trägt maßgeblich zur Optimierung des Differenzdrucks und Volumenstroms bei.

Welche Funktion erfüllt das Danfoss ASV-M Ventil?

Die Danfoss ASV-Ventile der 4. Generation sind für den automatischen hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen konzipiert. Sie stellen einen optimalen Differenzdruck für Regelventile sowie den korrekten Volumenstrom in den einzelnen Strängen sicher. Dies begegnet Herausforderungen wie schwankendem Differenzdruck, der zu mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen kann. Die Ventile erfüllen die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und stellen einen optimalen Abgleich bei Volllast und Teillast sicher.

Welche Vorteile bietet der hydraulische Abgleich?

Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und ungleichmäßige Heizkörperversorgung, was zu weniger Beschwerden führt. Sie sorgt für stabile Druckverhältnisse an Regelventilen, ermöglicht eine präzisere Raumtemperaturregelung und verbessert so den Komfort. Durch die Vermeidung von Überhitzung und die Reduzierung der Rücklauftemperatur werden die Energiekosten gesenkt und die Effizienz von Brennwertkesseln und Fernwärmesystemen gesteigert. Die Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, was komplexe Berechnungen und eine aufwendige Inbetriebnahme überflüssig macht. Die verbesserte Einstellskala ist ohne Innensechskantschlüssel bedienbar, und eine neue Spülfunktion spart Zeit bei Wartungsarbeiten.

Wie ist das ASV-M Ventil konstruiert?

Das Danfoss Strangabsperr- und Messventil ASV-M 15 ist für den Einbau im Vorlauf vorgesehen. Es verfügt über ein Gehäuse aus Messing und ist für eine Druckstufe von PN 16 ausgelegt. Die maximale Wassertemperatur beträgt 120 °C, der maximale Differenzdruck 1,5 bar. Der Anschluss erfolgt über Rp 1/2". Das Ventil bietet die Möglichkeit der Strangabsperrung mittels eines roten Handrades und der Durchflussmessung. Es ist für den Anschluss der Impulsleitung von ASV-P/PV vorbereitet und wird inklusive einer grauen Isolierschale bis 80 °C geliefert. Der KVS-Wert beträgt 1.6 m3/h.

Technische Daten

• Anschluss: Rp 1/2"
• KVS-Wert: 1.6 m3/h
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Gehäusematerial: Messing
• Bauhöhe: 140

Das Danfoss Strangabsperr- und Messventil ASV-M 15 ist eine effiziente Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seinem Rp 1/2" Anschluss, einem KVS-Wert von 1.6 m3/h und der Fähigkeit zur Strangabsperrung und Durchflussmessung trägt es maßgeblich zur Steigerung des Komforts und zur Senkung der Energiekosten bei. Die robuste Messingkonstruktion und die einfache Bedienung machen es zu einer zuverlässigen Komponente für eine optimierte Systemleistung.

Lieferumfang

• 1x Danfoss Strangabsperr- und Messventil ASV-M 15
• 1x Graue Isolierschale
