Beschreibung

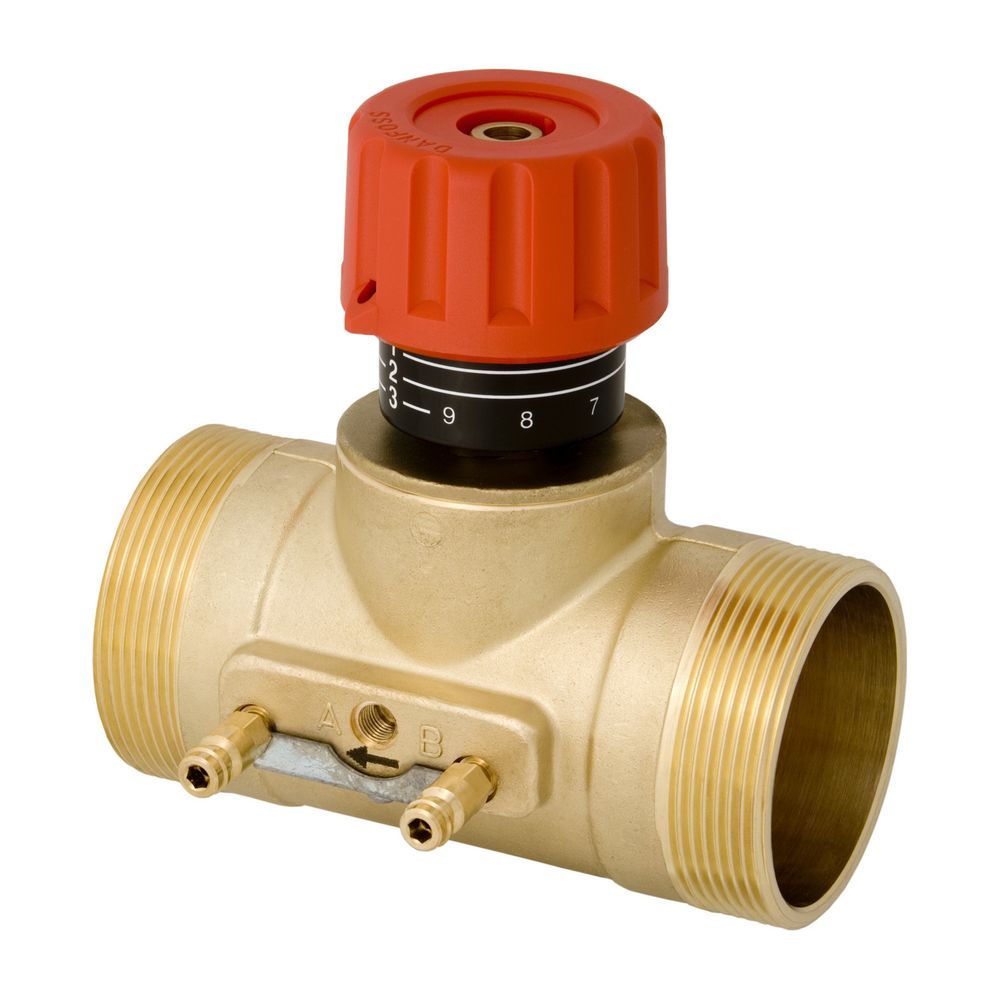

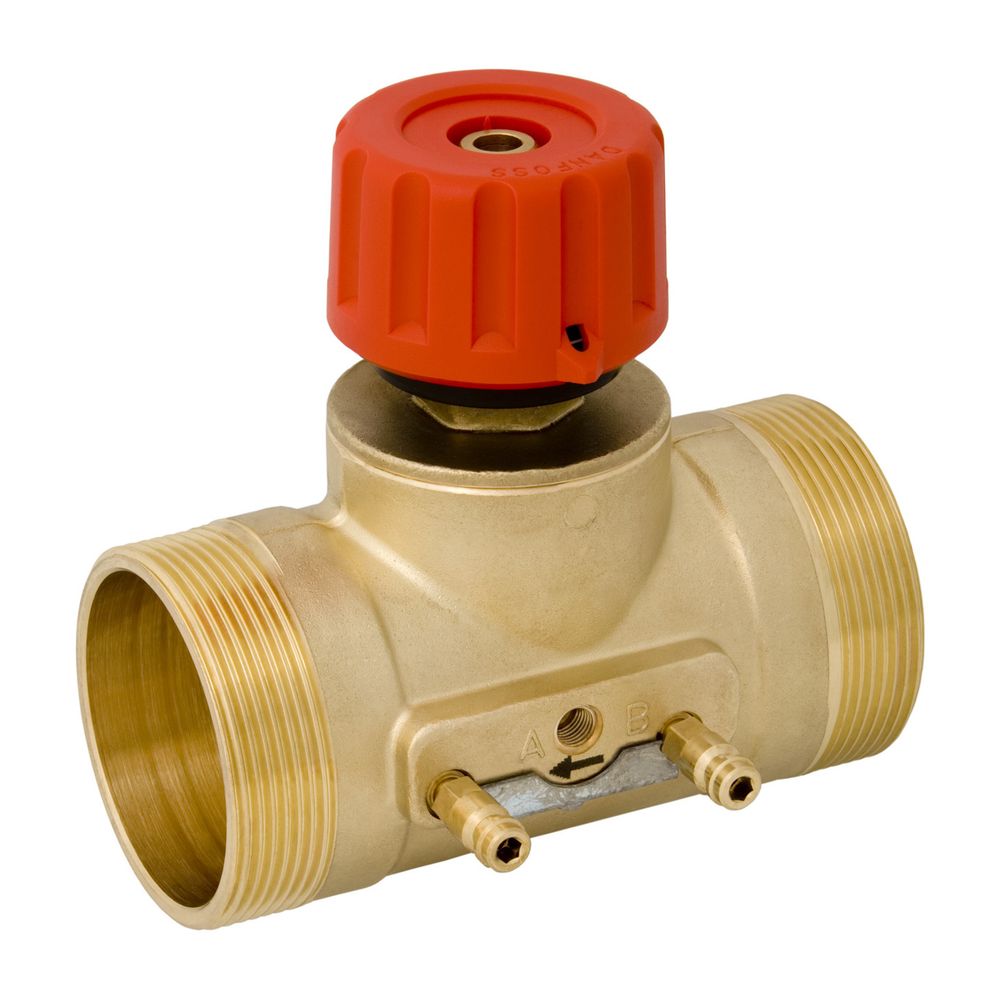

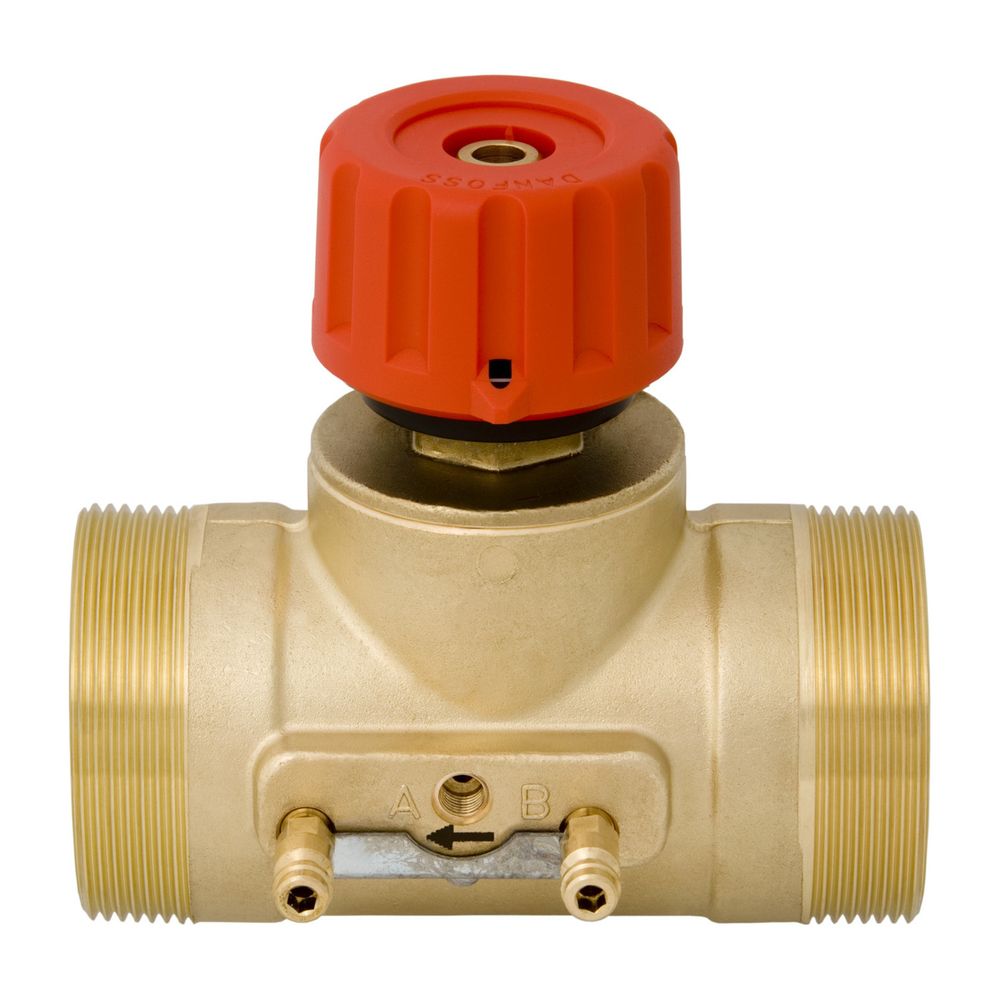

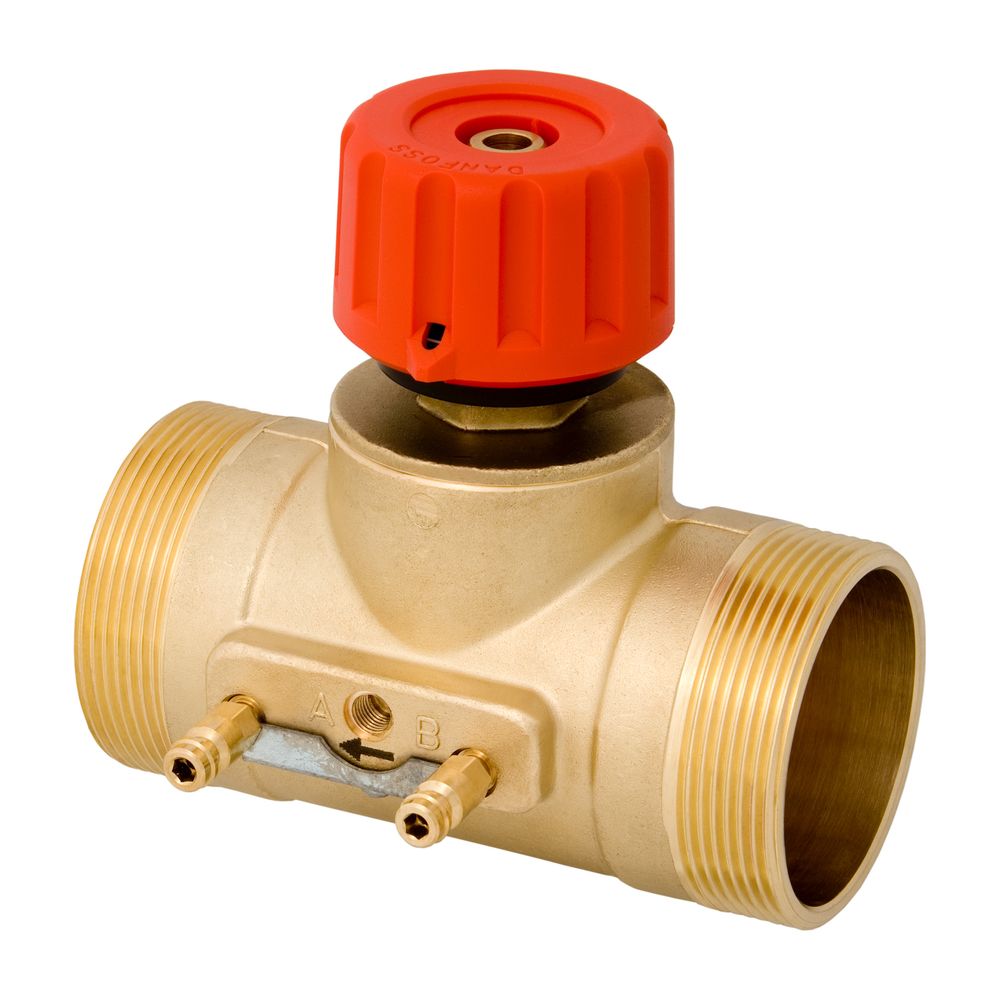

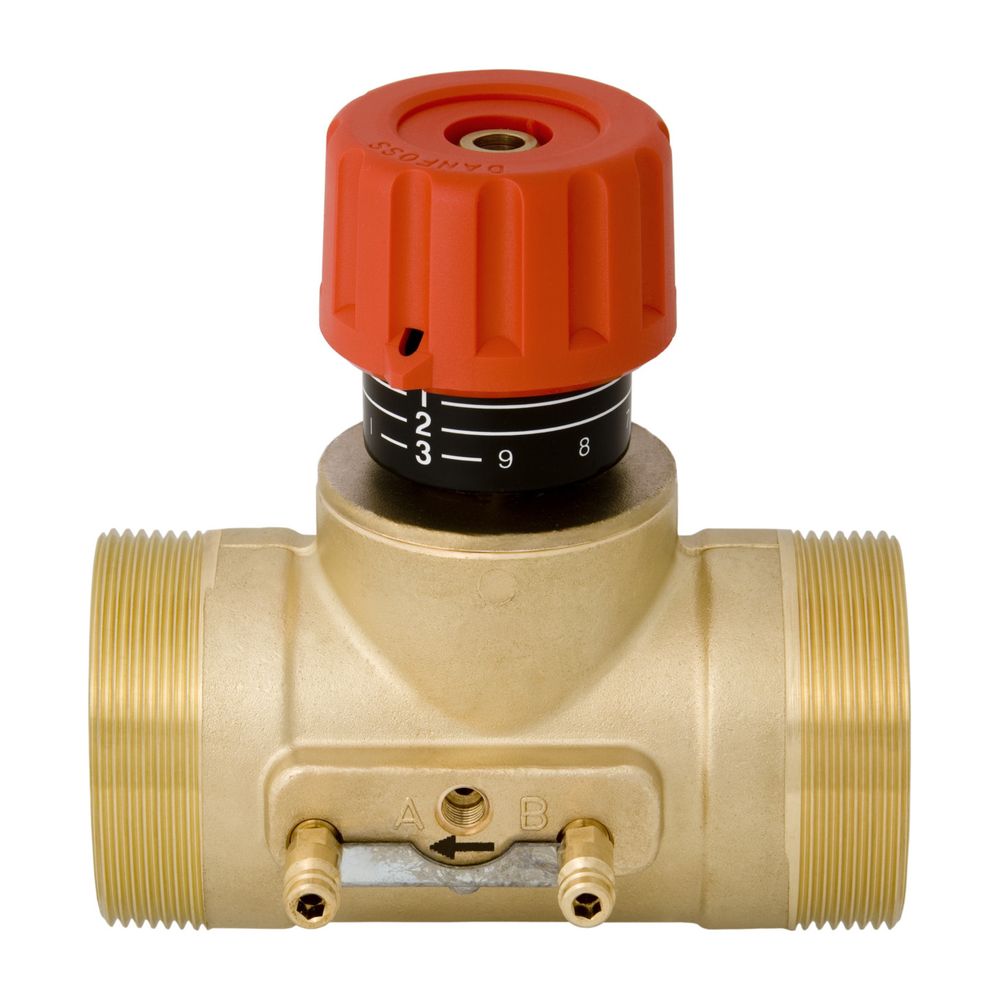

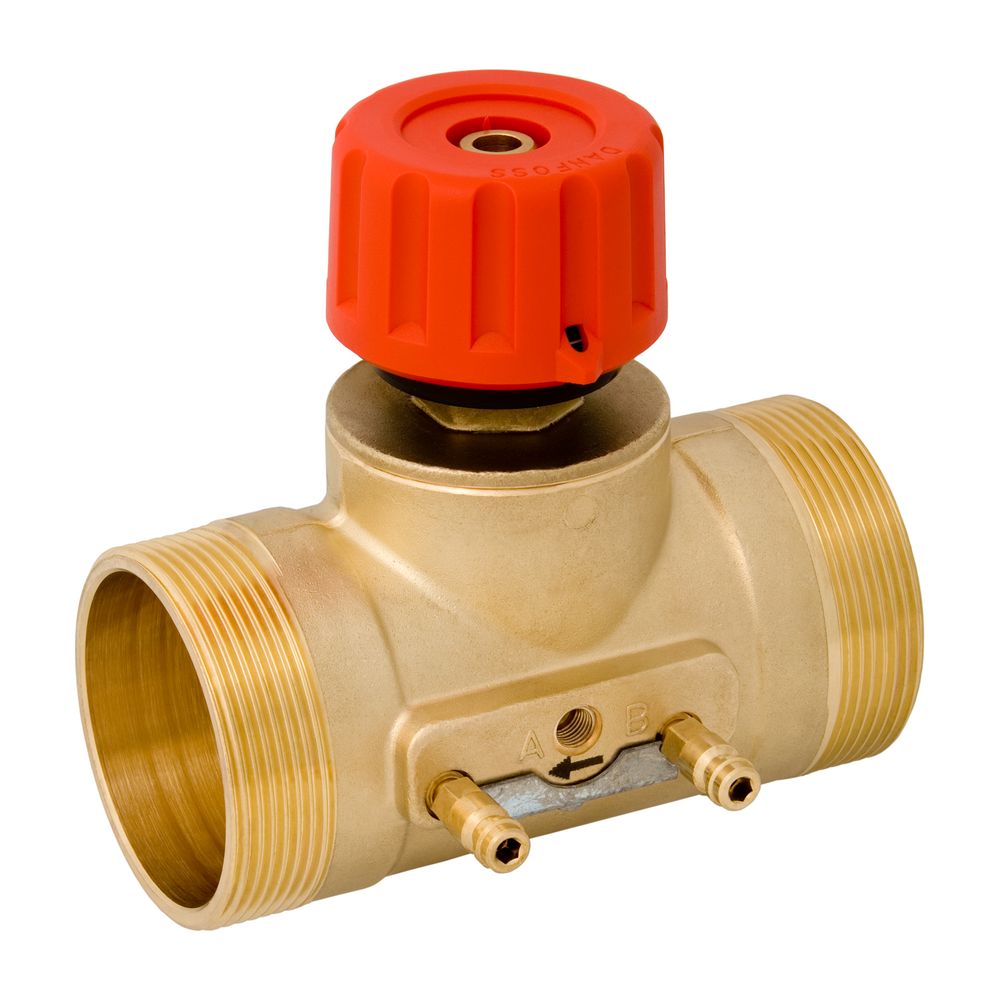

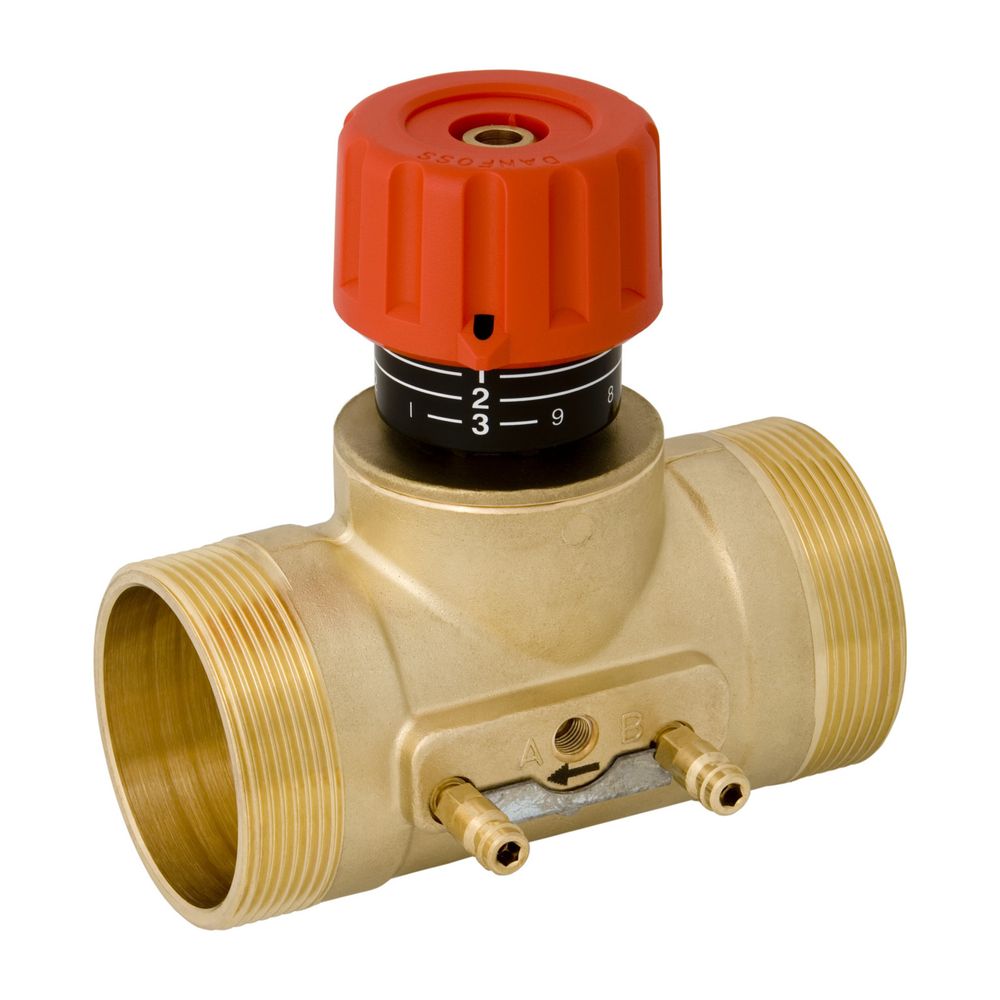

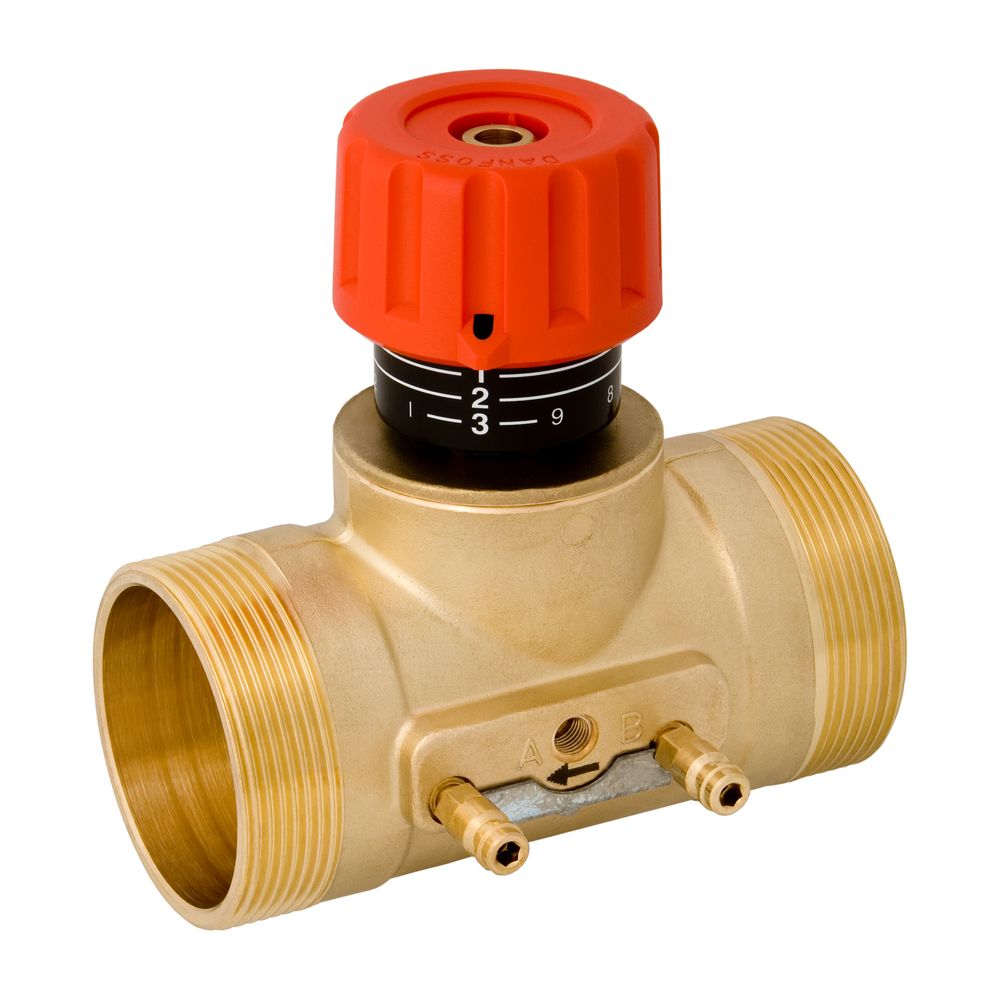

Danfoss Strangregulier- und Messventil ASV-I ASV-I 50, G 2 1/4" AG
Der Danfoss Strangregulier- und Messventil ASV-I 50 mit Anschluss G 2 1/4" AG ist ein hochwertiges Ventil für den Einsatz in Heizungs- und Kühlsystemen. Es ermöglicht die präzise Strangabsperrung und Durchflussmessung und ist für den Einbau im Vorlauf vorgesehen. Das Ventil ist vorbereitet für den Anschluss der Impulsleitung von ASV-P/PV Strangdifferenzdruckreglern und eignet sich besonders für den automatischen hydraulischen Abgleich.
Wie unterstützt das ASV-I 50 die Strangregelung und Messung?
Das Ventil bietet eine Kombination aus Strangabsperrung und Durchflussmessung. Die Absperrung erfolgt über ein rotes Handrad, das eine einfache Handbedienung ermöglicht. Die Durchflussbegrenzung wird durch einen Doppelkolben mit digitaler Skala realisiert, was eine genaue Einstellung und Ablesung des Volumenstroms erlaubt. Dies unterstützt die effiziente Regelung und Überwachung der Heiz- oder Kühlkreise.
Welche technischen Eigenschaften und Materialien zeichnen das Ventil aus?
Das Gehäuse des ASV-I 50 besteht aus Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Druckstufe beträgt PN 16, wodurch das Ventil für Betriebsdrücke bis 16 bar geeignet ist. Die maximale Wassertemperatur liegt bei 120 °C, und der maximale Differenzdruck bei 1,5 bar. Die mitgelieferte graue Isolierschale ist für Temperaturen bis 80 °C ausgelegt und dient der Wärmeisolierung des Ventils.
Wie ist das Ventil anschlussseitig ausgeführt?
Das Ventil verfügt über beidseitige Außengewindeanschlüsse (metrisch) mit der Größe G 2 1/4" AG, passend für den Einbau in entsprechende Rohrleitungen. Es ist für den Einbau im Vorlauf konzipiert und vorbereitet für den Anschluss einer Impulsleitung, die für die Kombination mit Strangdifferenzdruckreglern der ASV-P/PV Serie erforderlich ist.
Technische Daten
- Anschluss: G 2 1/4" Außengewinde (metrisch)
- Kvs-Wert: 16 m³/h
- Nenndurchmesser: DN 50
- Druckstufe: PN 16
- Maximale Wassertemperatur: 120 °C
- Maximaler Differenzdruck: 1,5 bar
- Gehäusematerial: Messing
- Isolierschale: Grau, bis 80 °C
- Handbedienung: Ja
- Impulsleitungsanschluss: Ja
Das Danfoss Strangregulier- und Messventil ASV-I 50 bietet eine zuverlässige Lösung für die präzise Regelung und Messung von Durchflussmengen in Heizungs- und Kühlsystemen. Mit seiner robusten Messingausführung, der Druckstufe PN 16 und der maximalen Wassertemperatur von 120 °C ist es für vielfältige Anwendungen geeignet und unterstützt den hydraulischen Abgleich durch einfache Handhabung und digitale Skala.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | ASV-I |
| Hersteller-Artikelnummer | 003L7652 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L7652 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421561201 |
| Geeignet für Handbedienung | ja |
| Gewicht | 1,984 kg |
| Kvs-Wert | 1600 |
| Max Druckunterschied bei 20 °C | 150 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | ja |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messnippel | nein |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 50 |
| Thermostatisch | nein |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
