Danfoss Strangregulier- und Messventil ASV-I ASV-I 20, G 1" AG
Der Danfoss Strangregulier- und Messventil ASV-I, Modell ASV-I 20 mit G 1" Außengewinde, ist eine präzise Komponente für den hydraulischen Abgleich in Heizungs- und Kühlanlagen. Es ermöglicht die zuverlässige Strangabsperrung und Durchflussmessung und ist für den Einbau im Vorlauf vorgesehen. Das Ventil ist für die Kombination mit Strangdifferenzdruckreglern vorbereitet und unterstützt die effiziente Regelung von Volumenströmen.
Welche Funktionen bietet das ASV-I Ventil?

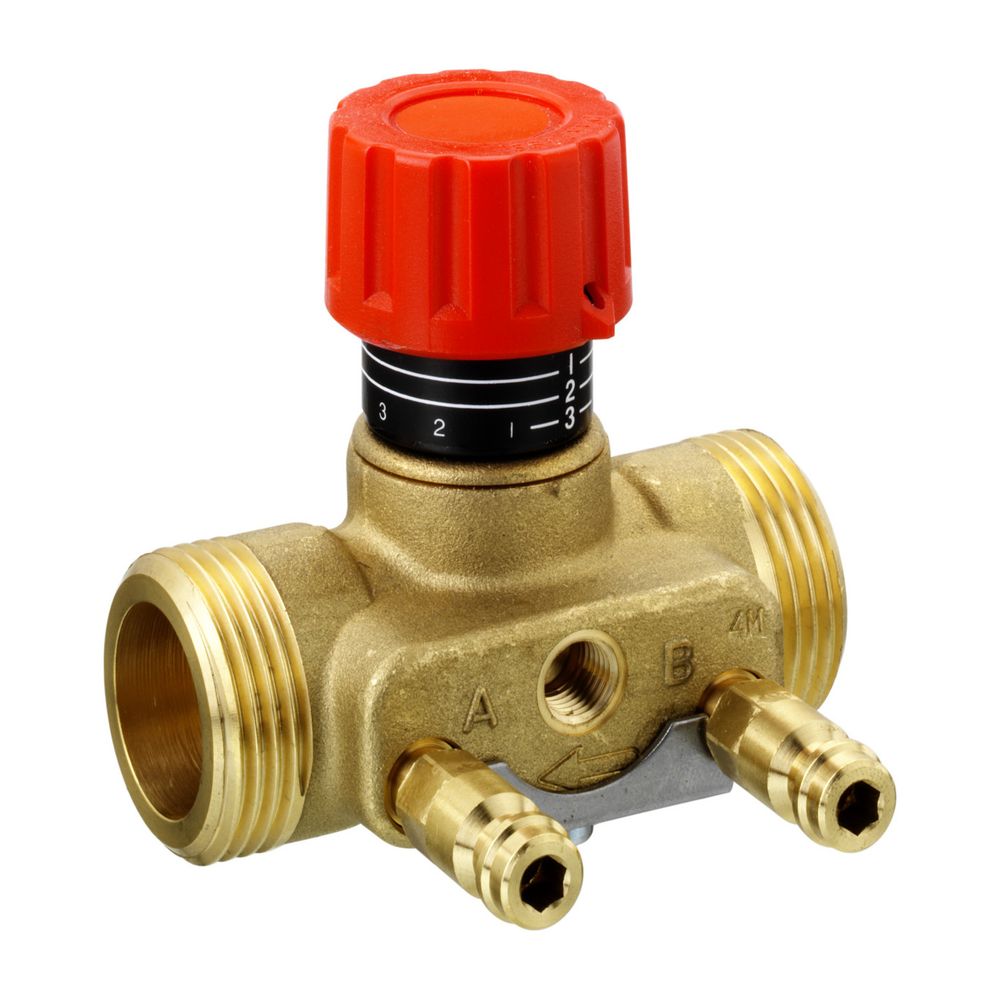

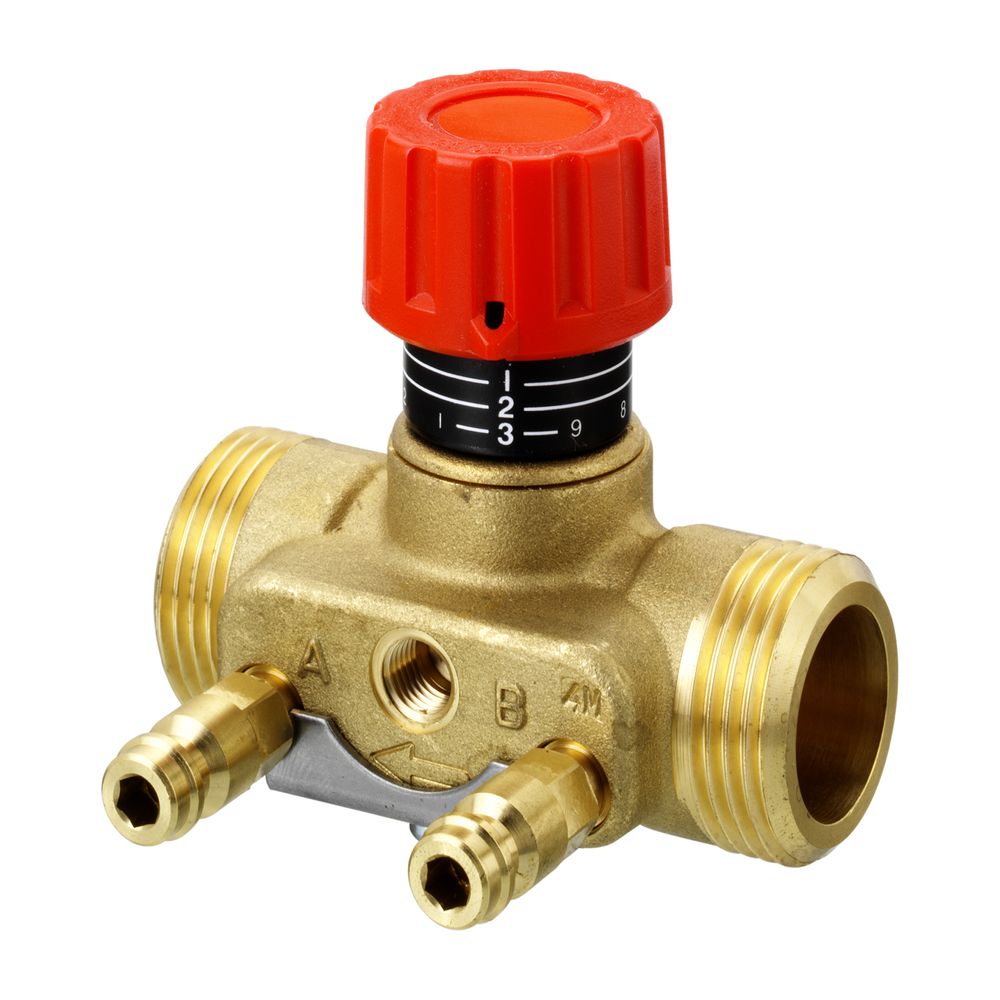

Das Danfoss Strangregulier- und Messventil ASV-I ermöglicht die präzise Strangabsperrung mittels eines roten Handrads und eine genaue Durchflussmessung in hydraulischen Systemen. Die Durchflussbegrenzung erfolgt über einen Doppelkolben, der eine digitale Skala für exakte Einstellungen besitzt. Das Ventil ist zudem für den Anschluss der Impulsleitung von Danfoss Strangdifferenzdruckreglern der Typen ASV-P/PV vorbereitet, was eine nahtlose Integration in bestehende Regelsysteme ermöglicht.
Welche Konstruktionsmerkmale zeichnen das Ventil aus?
Das Gehäuse des Danfoss ASV-I Ventils besteht aus robustem Messing, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Druckstufe des Ventils beträgt PN 16, und es ist für maximale Wassertemperaturen von 120 °C ausgelegt. Ein maximaler Differenzdruck von 1,5 bar ist zulässig. Eine graue Isolierschale, die für Temperaturen bis 80 °C geeignet ist, ist im Lieferumfang enthalten und trägt zur Minimierung von Wärmeverlusten bei.
Wie erfolgt die Installation und Bedienung?
Das Ventil ist für den Einbau im Vorlauf konzipiert und eignet sich für die Handbedienung. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig. Der Nenndurchmesser beträgt DN 20, und die Anschlüsse sind als G 1" Außengewinde ausgeführt.
Technische Daten
- Anschluss: G 1" Außengewinde
- Kvs-Wert: 2,5 m³/h
- Druckstufe: PN 16
- Max. Wassertemperatur: 120 °C
- Max. Differenzdruck: 1,5 bar
- Nenndurchmesser: DN 20
- Werkstoff Gehäuse: Messing
- Isolierschale: Grau, bis 80 °C
- Geeignet für Handbedienung: Ja
- Mit Impulsleitungsanschluss: Ja
Das Danfoss Strangregulier- und Messventil ASV-I 20 bietet eine zuverlässige Lösung für den hydraulischen Abgleich in modernen Heizungs- und Kühlsystemen. Mit seinem robusten Messinggehäuse, der Druckstufe PN 16 und einem Kvs-Wert von 2,5 m³/h ermöglicht es eine präzise Regelung und Absperrung. Die Möglichkeit zur Durchflussmessung und die Vorbereitung für Differenzdruckregler machen es zu einer vielseitigen Komponente für effiziente Anlagen.
Lieferumfang
- 1x Danfoss Strangregulier- und Messventil ASV-I 20
- 1x Graue Isolierschale
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | ASV-I |
| Hersteller-Artikelnummer | 003L7647 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L7647 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421527979 |
| Geeignet für Handbedienung | ja |
| Gewicht | 0,508 kg |
| Kvs-Wert | 250 |
| Max Druckunterschied bei 20 °C | 150 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | ja |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messnippel | nein |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 20 |
| Thermostatisch | nein |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
