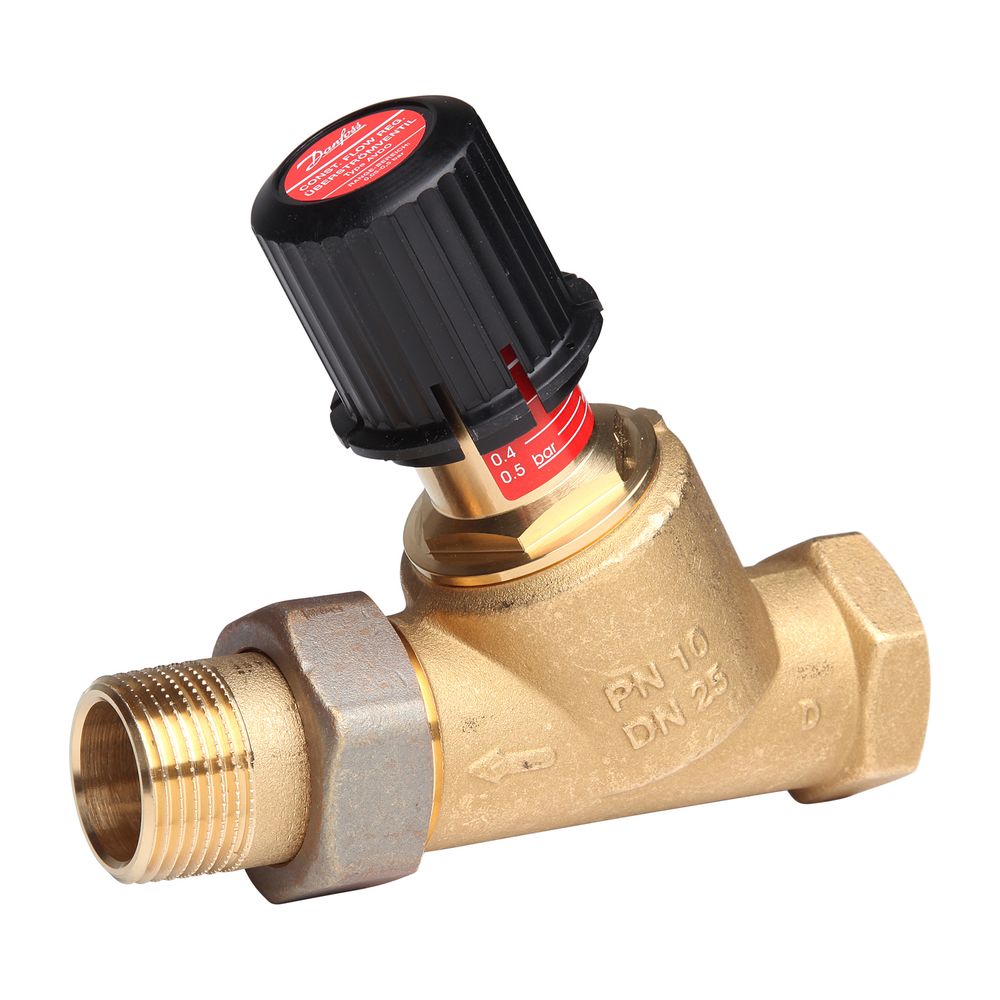

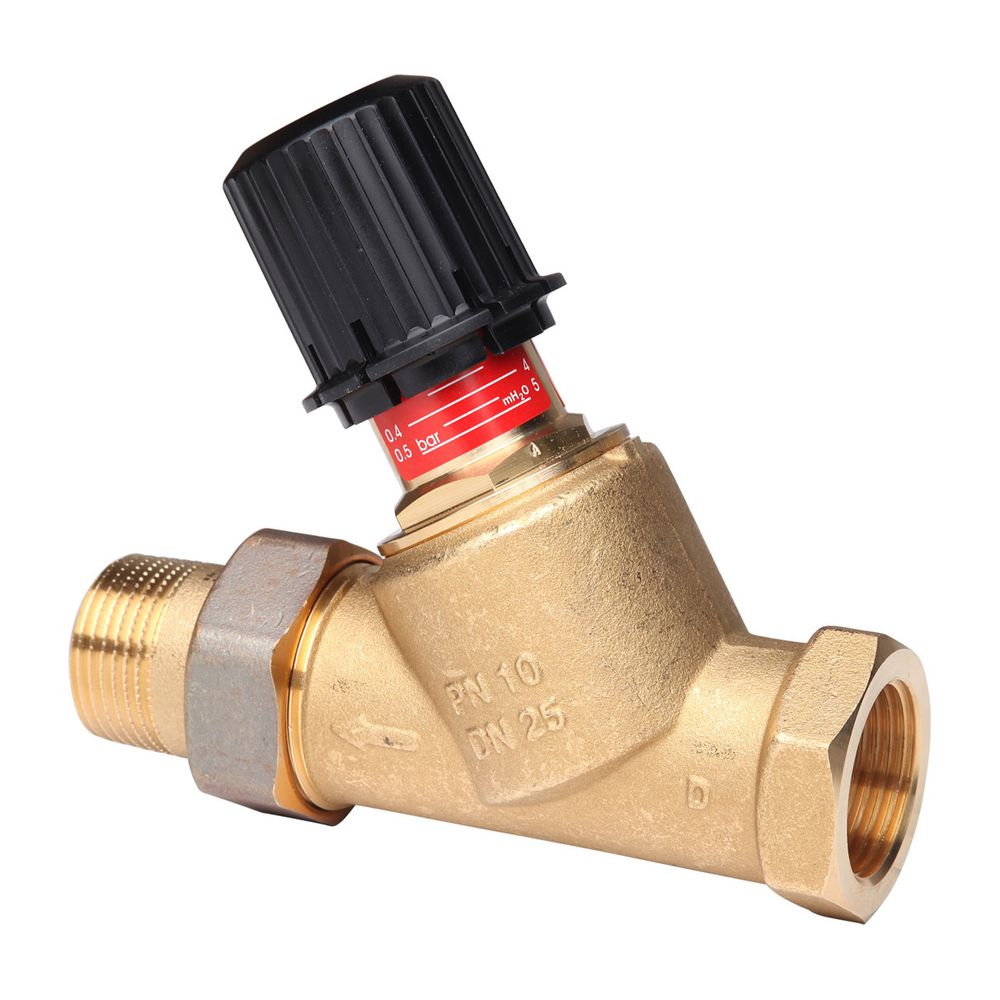

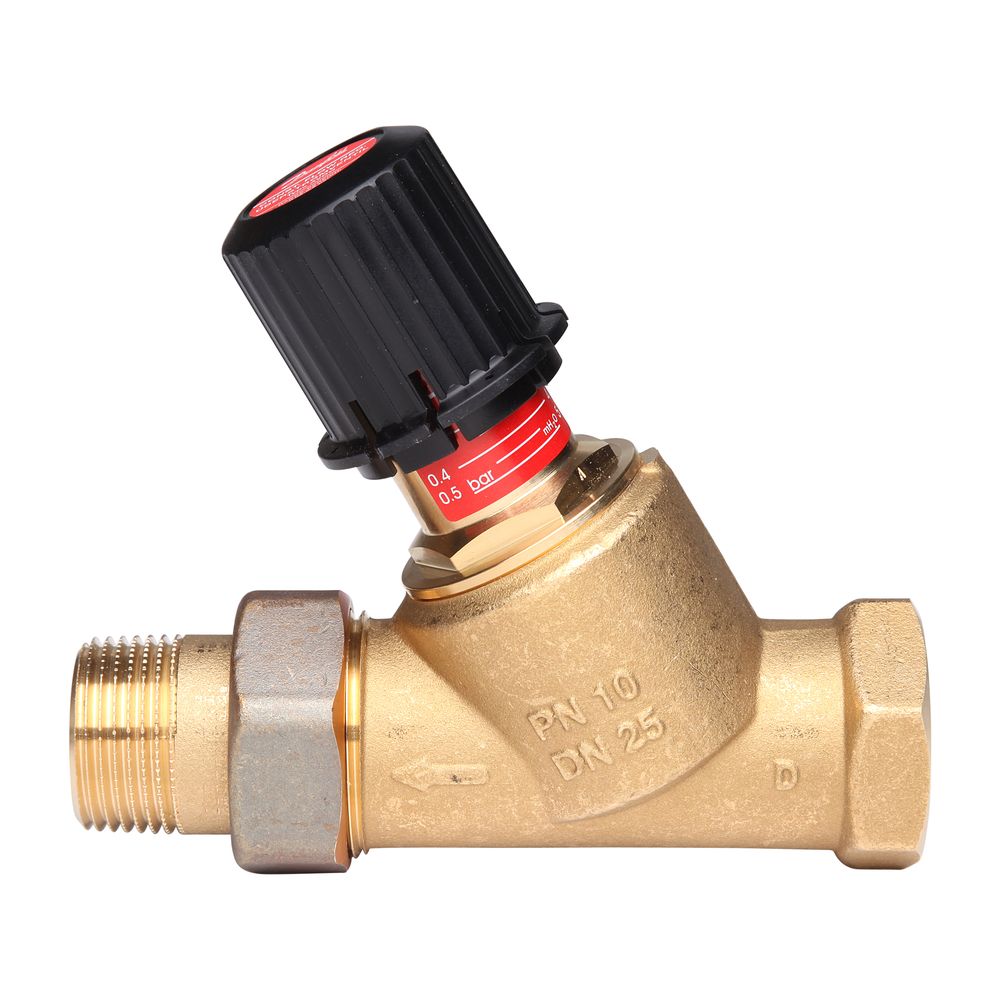

Danfoss Überströmventil AVDO 25 Rp 1", Durchgangsausführung, Innen-Muffengewinde / Nippel

Das Danfoss Überströmventil AVDO 25 mit Rp 1" Innen-Muffengewinde und Nippel ist ein selbsttätiger Regler in Durchgangsausführung, der speziell für Heizungsanlagen mit Kesseln geringen Wasserinhalts entwickelt wurde. Es ermöglicht einen konstanten Mindestwasserdurchfluss im Kessel oder regelt den Differenzdruck in der Anlage. Das Ventil arbeitet ohne Impulsleitungen, ist für einen Nenndruck von PN 10 ausgelegt und hält Temperaturen bis maximal 120 °C stand.

Wie funktioniert das Danfoss Überströmventil AVDO 25 und wofür wird es eingesetzt?

Das AVDO 25 ist ein federbelastetes Ventil, das ohne Fremdenergie arbeitet und bei steigendem Differenzdruck öffnet. Es dient der Einhaltung eines einstellbaren maximalen Differenzdruckes und stellt einen Mindestwasserdurchfluss im Heizkessel sicher. Dies macht es ideal für Heizungsanlagen, insbesondere solche mit Kesseln, die einen geringen Wasserinhalt aufweisen.

Welche technischen Eigenschaften zeichnen das AVDO 25 aus?

Das Überströmventil verfügt über einen Einstellbereich für den Differenzdruck von 0,05 bis 0,5 bar und ist für einen Nenndruck von PN 10 bemessen. Es kann bei maximalen Temperaturen von 120 °C eingesetzt werden. Das Ventilgehäuse besteht aus Messing (MS 58) mit entzinkungsbeständiger Werkstoffgüte (DZR) und ist unbehandelt. Die maximale empfohlene Wassermenge beträgt 5 m³/h. Das Modell AVDO 25 ist für einen Nenndurchmesser von DN 25 ausgelegt.

Wie wird das Danfoss Überströmventil AVDO 25 angeschlossen und installiert?

Das Ventil ist in Durchgangsausführung mit einem Rp 1" Innen-Muffengewinde und Nippel ausgestattet. Es arbeitet ohne Impulsleitungen, was die Installation vereinfacht. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: Rp 1" Innen-Muffengewinde/Nippel
• Ausführung: Durchgang
• Einstellbereich Differenzdruck: 0,05 - 0,5 bar
• Nenndruck: PN 10
• Maximale Temperatur: 120 °C
• Maximale empfohlene Wassermenge: 5 m³/h
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Bauhöhe: 60 mm

Das Danfoss Überströmventil AVDO 25 bietet eine zuverlässige Lösung zur Regelung des Differenzdrucks und zur Sicherstellung des Mindestwasserdurchflusses in Heizungsanlagen. Mit seinem robusten Messinggehäuse, einem präzisen Einstellbereich von 0,05 bis 0,5 bar, einer maximalen Betriebstemperatur von 120 °C und einem Nenndruck von PN 10 ist es eine langlebige und effiziente Komponente für moderne Heizsysteme.
